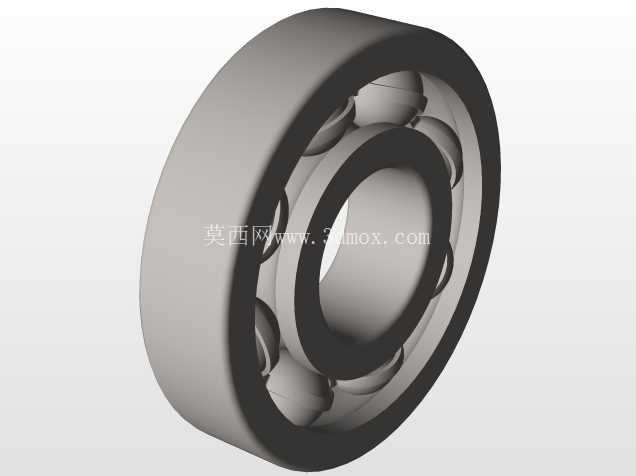

深沟球滚动轴承机械结构三维建模

做机械结构设计的同行大多清楚，旋转类动力传递链路里，轴承的选型与安装边界设计，直接决定整套传动机构的运行寿命与噪音表现。这次建模的深沟球结构滚动轴承，是工业场景里应用覆盖最广的一类支撑部件，从普通的民用家电电机主轴，到工业生产线的输送辊筒支撑，再到中小型减速机的输入输出轴定位，几乎所有存在连续旋转运动的机构里，都能见到这类零件的身影。

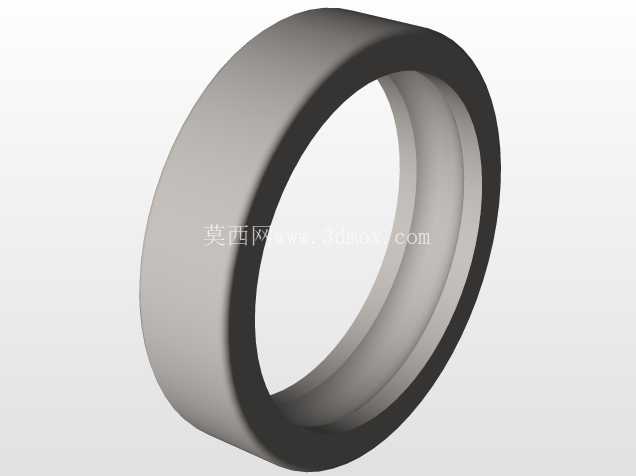

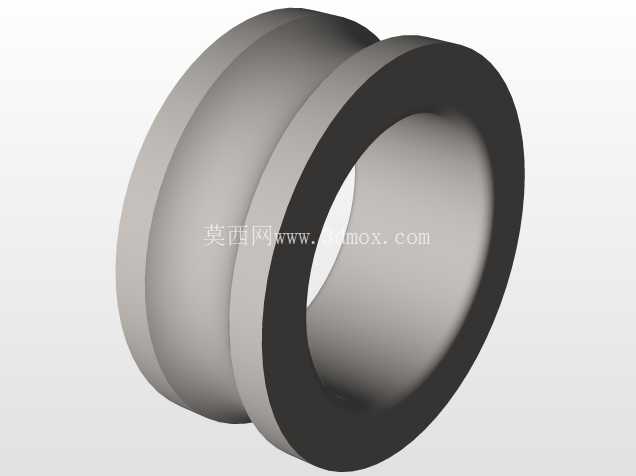

建模过程中最先敲定的是内外圈的滚道曲率参数，不同于普通滑动轴承的面接触形式，这类滚动轴承依靠钢质滚动体在滚道内的滚动实现低摩擦传动，滚道的曲率半径需要比滚动体半径略大0.02到0.05倍的滚动体直径，既保证滚动体可以顺畅滚动，又能避免接触应力过度集中导致的早期点蚀失效。内外圈的安装基准面做了严格的同轴度约束建模，内圈与轴配合的圆柱面、外圈与轴承座孔配合的圆柱面，都预留了符合公差配合要求的建模基准，方便后续在装配体里直接做配合约束，不需要二次调整基准面。

滚动体的保持架采用了浪形冲压结构的建模逻辑，这类保持架多用于中小型深沟球轴承，冲压成型的兜孔可以把每一颗滚动体均匀分隔在滚道圆周上，避免滚动体之间直接接触产生额外摩擦与磨损。建模时特意还原了保持架的兜孔间隙，兜孔与滚动体之间的预留间隙控制在滚动体直径的千分之五左右，既可以保证滚动体在兜孔内有一定的自调整空间，又不会因为间隙过大导致滚动体运行时产生窜动噪音。

从实际应用场景来看，这类轴承主要承受径向载荷，在滚道曲率设计合理的前提下，也可以承受一定比例的双向轴向载荷，适合用在轴系需要双向轴向定位、转速中等偏高的工况里。建模时还原了轴承的密封槽结构，两侧的密封槽可以适配接触式橡胶密封圈或者非接触式金属防尘盖，对应不同的工况需求：粉尘较多的工况可以选橡胶密封结构，预先填充润滑脂实现终身免维护；高速运转、温升要求严格的工况可以选金属防尘盖结构，降低密封件带来的额外摩擦阻力。

安装边界的建模细节上，内圈的轴向定位台肩高度做了符合安装规范的设计，台肩高度不超过内圈厚度的三分之一，保证后续拆卸时拉马的卡爪可以顺利勾住内圈端面，不会因为台肩过高导致拆卸困难；外圈的轴承座孔台肩同样做了对应设计，台肩处预留了退刀槽结构，避免机加工时台肩根部出现圆角导致轴承外圈安装不到位。轴承的倒角尺寸也按照行业通用标准建模，内外圈的装配引导倒角为15度斜角，方便装配时顺利导入轴与轴承座孔，不会因为锐边刮伤配合面。

很多新手建模时容易忽略轴承的游隙参数，这次建模特意把径向游隙的设计逻辑融入结构里，普通组游隙的轴承，滚动体与内外滚道之间的预留间隙可以适配常温下的常规工况，如果是高温运行的工况，需要选用更大游隙组别的轴承，建模时可以通过调整滚道直径快速实现不同游隙组的参数切换，不需要重新绘制整个零件。另外，滚动体的数量按照承载能力最优的逻辑排布，在保证保持架强度的前提下，尽可能多排布滚动体，提升轴承的额定动载荷，延长疲劳寿命。

在整套传动机构的装配逻辑里，这类轴承通常是成对使用，分别布置在轴的两个支撑端，一端做固定支撑，另一端做游动支撑，避免轴受热伸长时出现轴承卡滞的问题。建模时的基准面设置也考虑了装配需求，轴承的中心基准面与轴的支撑跨距基准面对齐，方便后续在装配体里快速计算轴的挠度，校核轴系的刚性。滚道的表面粗糙度建模虽然不直接在三维模型里体现参数，但结构上预留了磨削加工的余量基准，方便后续导出工程图时直接标注对应的粗糙度与形位公差要求，不需要二次调整结构轮廓。
