圆柱凸轮直动从动件传动机构设计

这套直动从动件圆柱凸轮机构，核心功能是实现旋转运动到直线往复运动的稳定转换，在轻工包装、纺织机械、自动化送料工位中应用十分广泛。很多入门结构工程师在做间歇送料、定程往复工位设计时，容易直接套用曲柄滑块结构，却忽略了凸轮机构在小行程、高频率往复工况下的优势——相比曲柄滑块存在的急回特性非线性、侧推力随曲柄角度波动的问题，这套圆柱凸轮从动件结构可以通过廓面曲线的精准设计，实现从动件任意预设的运动规律，不管是等速运动、等加速等减速运动还是简谐运动，都能通过调整圆柱面上的凸轮槽轨迹来实现，适配不同工位对运动平稳性、冲击载荷的要求。

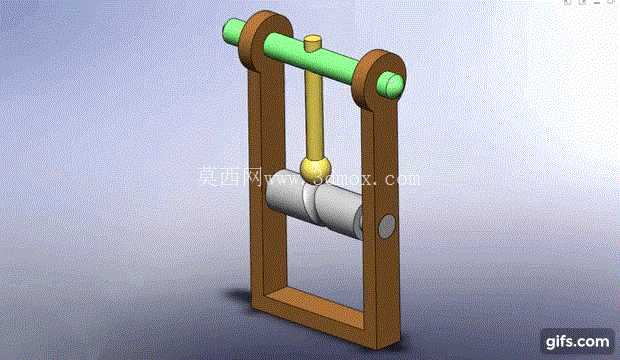

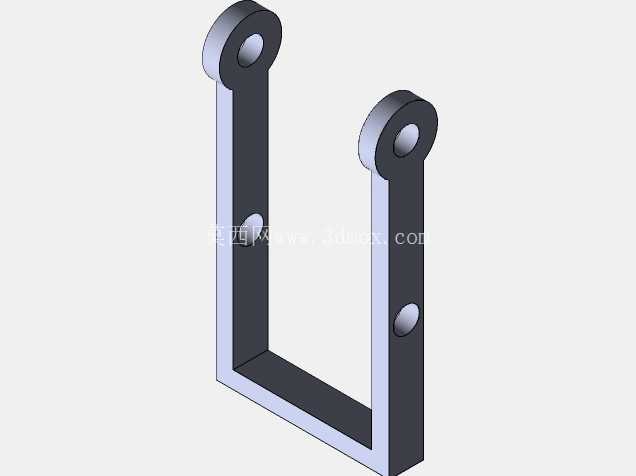

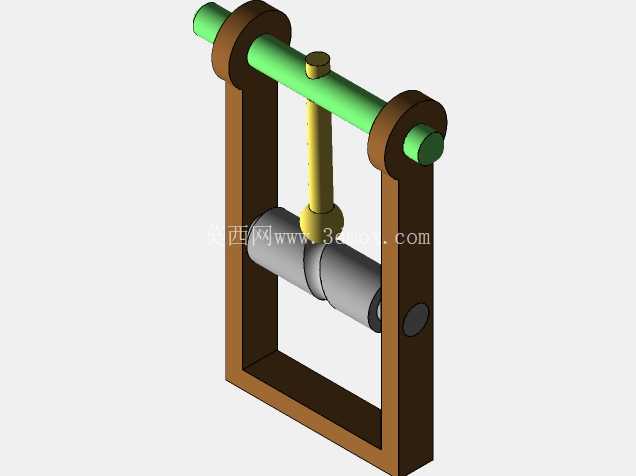

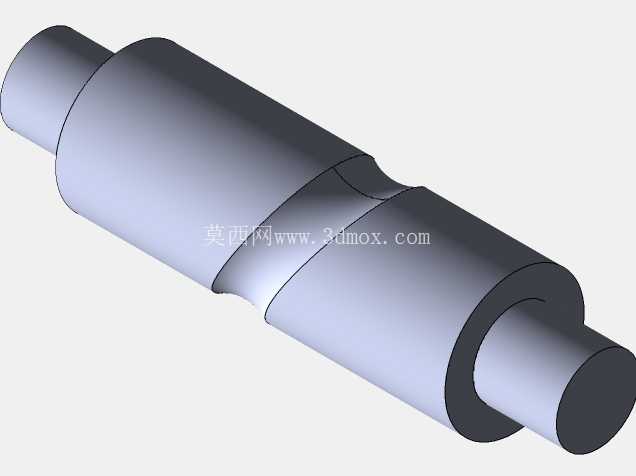

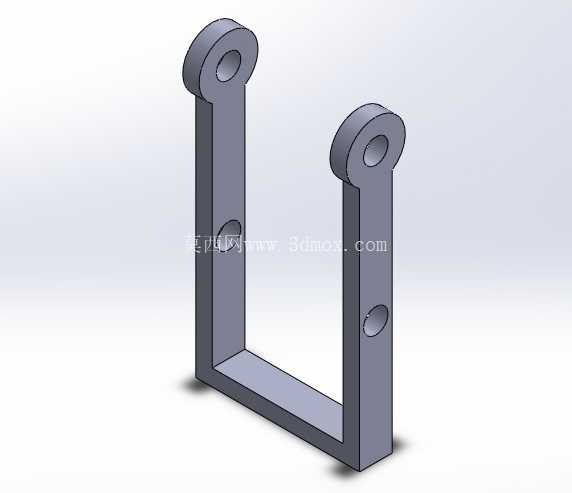

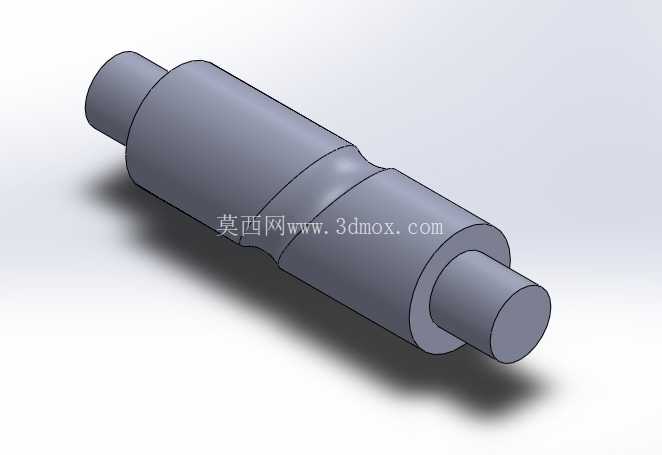

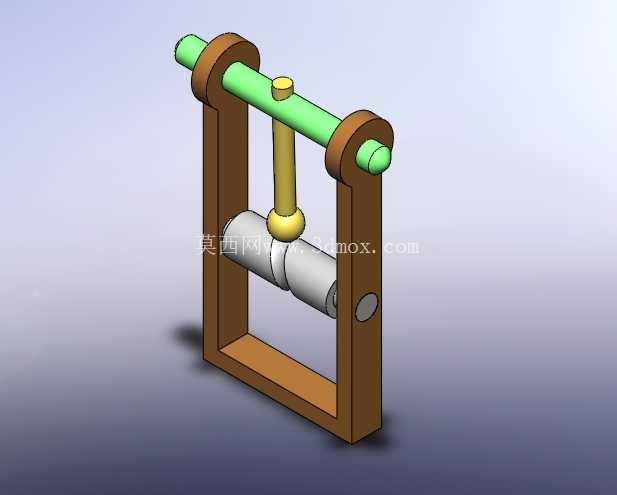

从结构组成来看，整套机构分为支撑框架、凸轮轴组件、从动杆组件三个核心部分。两侧立式支撑座与底部连接板组成的门型框架，是整套机构的安装基准，支撑座上的同轴安装孔用于承载凸轮轴与上部从动杆的导向套，两个支撑座的孔位同轴度公差需要控制在0.02mm以内，避免轴件转动时出现卡滞、磨损不均的问题。下部的圆柱凸轮轴为水平布置，轴端预留的传动连接位可以对接伺服电机、减速箱或者同步带轮，动力输入后凸轮轴绕自身轴线做整周旋转，圆柱面上加工的闭合曲线槽是整套机构的核心功能面，槽宽与从动件端部的球头直径保持小间隙配合，间隙量控制在0.01-0.03mm之间，既保证运动传递无卡滞，又能减少回程间隙带来的运动误差。

上部的从动杆为垂直布置的光轴结构，穿过支撑座顶部的导向套做上下直线往复运动，下端的球头结构嵌入凸轮槽内，当凸轮轴旋转时，槽壁推动球头带动从动杆沿导向方向做直线运动，这种端部球头的设计相比传统平底从动件，接触应力更小，同时能适应圆柱凸轮的空间曲面轨迹，避免出现运动干涉。导向套的长度设计为从动杆直径的2.5-3倍，保证从动杆在全行程运动时不会出现偏摆，导向套与支撑座采用过盈配合装配，磨损后可以单独更换，降低维护成本。

在实际选型应用中，这套机构的安装边界需要重点关注：整套机构的宽度由两侧支撑座的外侧间距决定，长度方向以凸轮轴两端的轴伸长度为安装基准，高度方向需要预留从动杆全行程的上下活动空间，避免从动杆运动到上止点时与周边设备结构发生碰撞。设计凸轮槽廓线时，需要根据实际工位的行程需求、运动速度、负载大小来调整曲线参数，比如高速轻载工况下可以选择余弦加速度运动曲线，减少刚性冲击；中低速重载工况下可以选择等速运动曲线搭配过渡圆角，保证运动的定位精度。另外，凸轮槽与球头的接触表面需要做表面淬火处理，硬度达到HRC45-50，提升长期往复运动下的耐磨性能，从动杆的光轴表面需要做镀铬处理，降低导向套的磨损速率。

很多工程师在初次设计这类凸轮机构时，容易忽略压力角的校核，圆柱凸轮的压力角是槽壁法线方向与从动杆运动方向的夹角，直动从动件的许用压力角一般控制在30°以内，如果压力角过大，会导致机构传动效率下降，甚至出现自锁无法驱动的问题，设计时需要通过调整凸轮直径、从动件行程来优化压力角分布，保证全行程范围内压力角不超过许用值。同时，在装配时需要保证凸轮轴的转动轴线与从动杆的运动轴线垂直相交，偏移量不超过0.05mm，否则会导致球头与凸轮槽的单侧磨损加剧，缩短机构使用寿命。这套结构没有额外的回程弹簧，依靠闭合的凸轮槽实现双向运动驱动，相比开放式凸轮需要弹簧回程的结构，结构更紧凑，传动更可靠，适合在空间受限、需要双向施力的往复工位使用，比如自动化设备中的料件顶出、工位分度、压合动作等场景，都可以通过调整凸轮廓线快速适配不同的运动需求。
