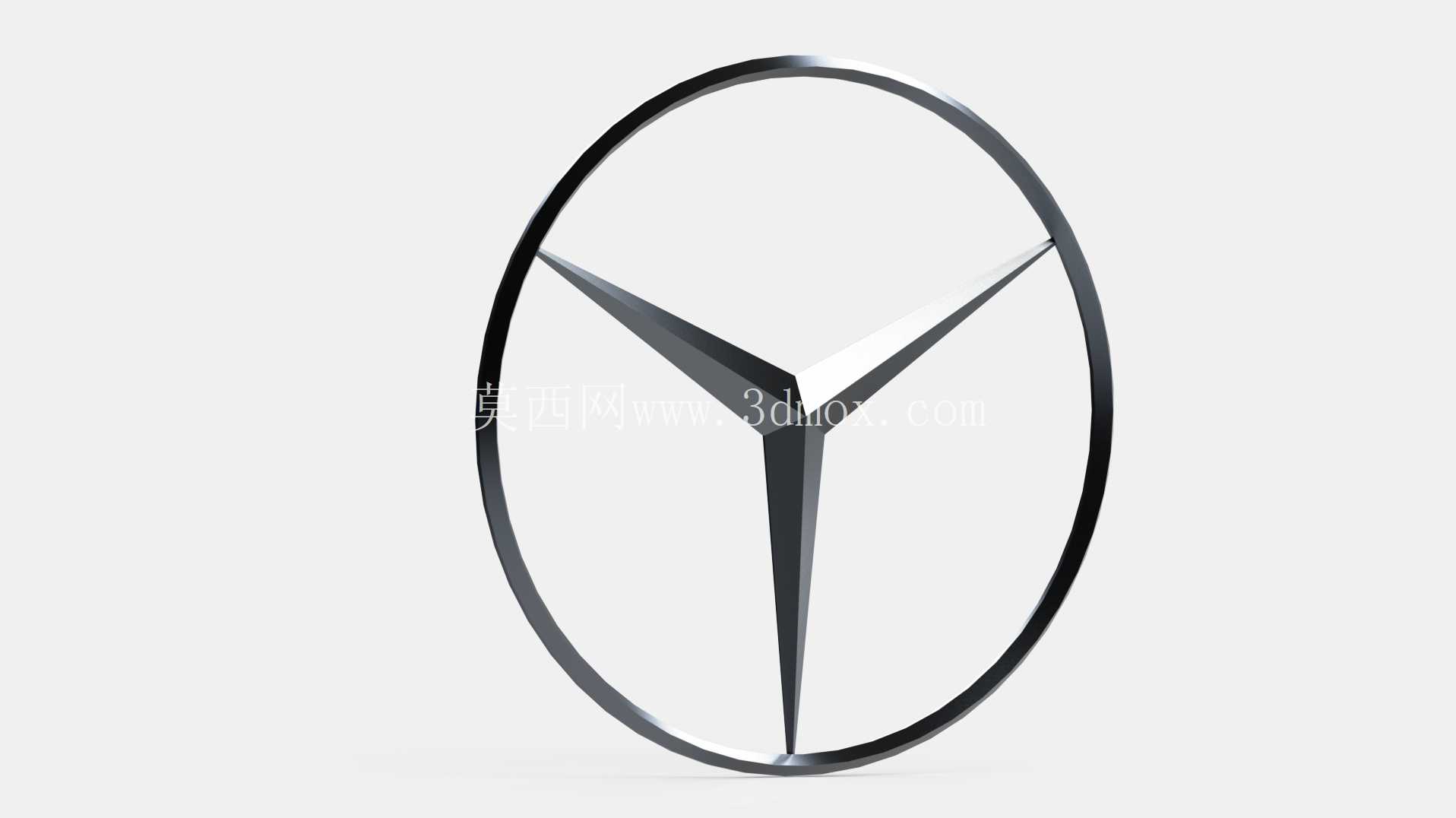

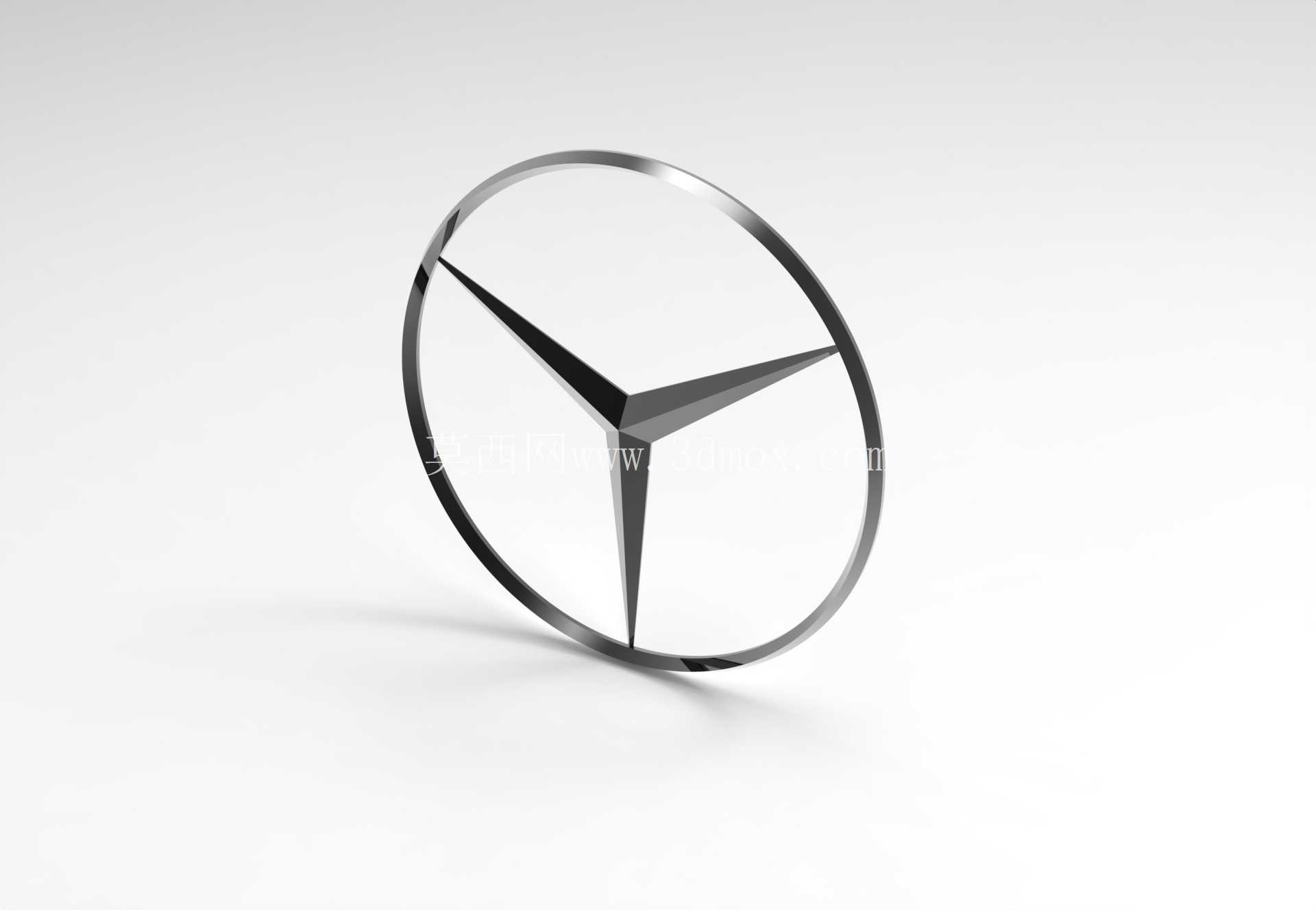

梅赛德斯三叉星环形车标立体结构设计

这款三叉星环形标识的三维结构，核心服务于乘用车辆前脸、尾门、轮毂中心盖等外饰标识装配场景，同时也可适配品牌线下展陈道具、定制化周边产品的标识嵌装需求。从实际装车工况出发，设计阶段首先明确了标识的安装边界：外轮廓环形结构的径向尺寸严格匹配主流乘用车辆格栅预留的标识安装位公差范围，整体厚度控制在8mm以内，避免装车后突出量过大影响前脸型面的空气导流特性，同时也能降低行车过程中飞石、剐蹭对标识的冲击损伤概率。

结构设计上，环形外圈采用等宽圆弧截面设计，截面圆角过渡半径控制在1.2mm，既保证金属质感呈现所需的高光反射连续性，也能避免锐边结构在装配、擦拭过程中造成划伤。三叉星辐条从中心交汇点向外延伸至环形内圈，三根辐条采用等角度120°均分布局，每根辐条的截面从中心到外圈做渐变收窄处理，中心交汇位置厚度与外圈保持一致，向外延伸过程中厚度逐步递减0.3mm，既保证视觉上的锐利精致感，也通过变截面结构优化了注塑或金属压铸过程中的材料流动均匀性，减少成型过程中缩痕、缺料等缺陷的产生概率。

考虑到实际装车后的固定需求，标识背面设计有三个均布的定位柱，定位柱位置对应三叉星辐条的背面加强筋交汇处，既不会破坏正面的外观完整性，也能保证安装时的定位精度，定位柱直径匹配常用的3M双面胶粘贴或者卡扣卡接的安装尺寸，无需额外做结构修改即可适配两种主流的车标固定方案。标识背面整体做0.5mm的内凹处理，粘贴双面胶后胶层不会超出标识外边缘，避免长期使用后胶层溢出积灰影响外观。

从材质适配角度，该结构既可以满足ABS基材镀铬的量产工艺要求，也可以适配铝合金抛光、不锈钢蚀刻等高端定制材质的加工需求：环形外圈与三叉星辐条的所有表面拔模角度统一设置为1.5°，满足注塑模具、压铸模具的开模要求，无需额外做结构拆件即可实现一体成型；表面高光区域的曲率连续度达到G2级别，镀铬或抛光后不会出现光影扭曲的问题，能精准呈现三叉星标识的品牌视觉特征。

在实际应用场景中，除了整车装配场景，该结构也可等比例缩放适配不同的使用需求：缩小至原尺寸的30%可作为方向盘中央标识、轮毂中心盖标识使用，放大至原尺寸的5-10倍可作为4S店门头展陈标识、车展展台立体标识使用，缩放过程中所有结构比例保持一致，安装定位结构可根据实际安装场景做对应调整，无需重新做外观曲面重构。设计过程中也充分考虑了不同工艺的公差累积问题，环形外圈的圆度公差控制在0.1mm以内，三叉星的角度公差控制在±0.2°，保证无论采用哪种加工工艺，最终成品的视觉对称性都能满足品牌标识的严苛要求，不会出现视觉上的歪扭、不对称问题。针对户外使用的耐候性需求，结构上所有边角都做了圆角过渡，避免应力集中导致的镀层开裂、涂层脱落问题，长期暴露在日晒雨淋的户外环境下也能保持结构完整性。
