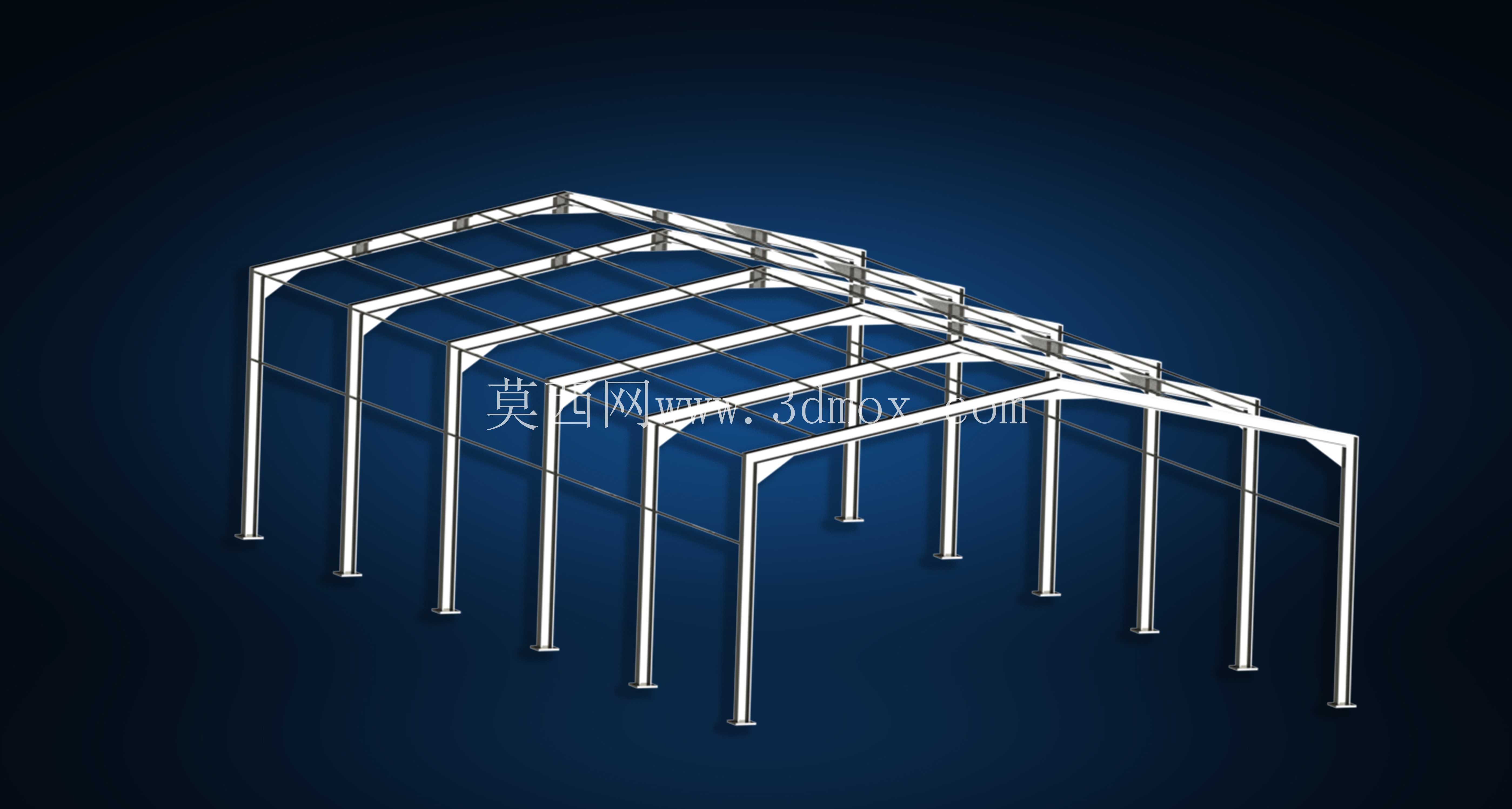

多跨连续式钢结构厂房承重框架设计

　　从实际使用功能来看，这套框架除了承担屋面的恒载、活载以及所在区域的风载、雪载之外，还预留了侧面挂装围挡板材、顶部布设照明管线、消防喷淋管线以及小型起重吊点的安装位置，立柱底部采用带底板的锚栓连接形式，可直接与现场浇筑的混凝土独立基础配合固定，不需要额外做复杂的预埋构件适配，安装时仅需要校准立柱垂直度后拧紧锚栓螺母，即可开展后续的横梁、斜撑装配作业，整体安装流程不需要大型起重设备长时间配合，适合工期紧张的中小型工业临建、半永久生产场地搭建使用。这套金属框架结构主要面向工业厂房、露天物料堆场、大型设备防护棚这类需要大跨度无遮挡空间的应用场景，作为上部屋面围护、侧面围挡以及附属管线吊挂的核心承重载体，其结构形式采用多跨连续排架设计，单跨跨度适配常规工业场地的设备摆放与物料周转需求，纵向柱距按照常规工业建筑模数设置，既能够满足中小型生产设备的通行、摆放空间要求，也能适配叉车、小型转运拖车的场内通行宽度。

　　在设计思路上，这套框架没有采用过于复杂的桁架节点，所有立柱与横梁的连接位置都采用焊接加劲肋的节点形式，既保证了节点处的抗剪、抗弯承载力，也降低了现场加工的难度，普通持证焊工即可按照图纸完成节点焊接作业，不需要特殊的工装夹具辅助。纵向方向上每两排立柱之间都设置了交叉式柔性斜撑，用来抵消纵向水平力，避免框架在强风或者侧向撞击作用下出现整体侧移，斜撑采用圆钢材质，两端通过可调式螺栓接头与立柱上的焊接耳板连接，安装时可以通过调整螺栓张紧度来校正框架的纵向直线度，抵消基础施工带来的微小尺寸偏差。

　　从外形尺寸与安装边界来看，这套框架的总长度可根据实际场地需求通过增减单跨单元进行扩展，单组框架单元的立柱高度适配常规工业厂房的檐高要求，立柱底部的安装边界需要保证每个基础点位的水平标高偏差控制在允许范围内，基础中心的定位偏差不超过安装规范要求，避免后续装配时出现横梁无法对位的问题。横梁部分采用变截面的焊接H型钢形式，在跨中弯矩最大的位置截面高度最大，靠近立柱节点的位置逐步过渡，在保证承重能力的前提下尽可能减少钢材用量，降低整体结构自重。所有构件的焊接位置都预留了焊后打磨的余量，焊接完成后可直接在现场做防腐涂装处理，不需要二次返厂加工，适配户外露天使用的防腐要求。

　　框架顶部的檩条安装位采用标准化的冲孔设计，可直接适配常规规格的C型钢檩条，不需要现场重新钻孔，能够大幅缩短现场安装的工期。在实际选型使用时，可根据所在地区的风雪荷载数值，调整对应构件的板材厚度，若需要在框架内部架设单梁式起重设备，可对应加强立柱与横梁连接节点的加劲肋厚度，满足额外的动载承重需求，不需要对整体结构形式做大幅改动。这套框架的所有构件都可以在工厂预制完成后拆分运输，单根构件的长度适配普通货运车辆的运输尺寸要求，不需要做超限运输申请，能够有效降低构件的物流运输成本，运抵现场后可按照编号顺序逐件拼装，对现场施工人员的技术门槛要求较低，适合在各类中小型工业场地、仓储场地、临时加工场地的搭建项目中使用。
