工业起重用重型吊钩结构设计

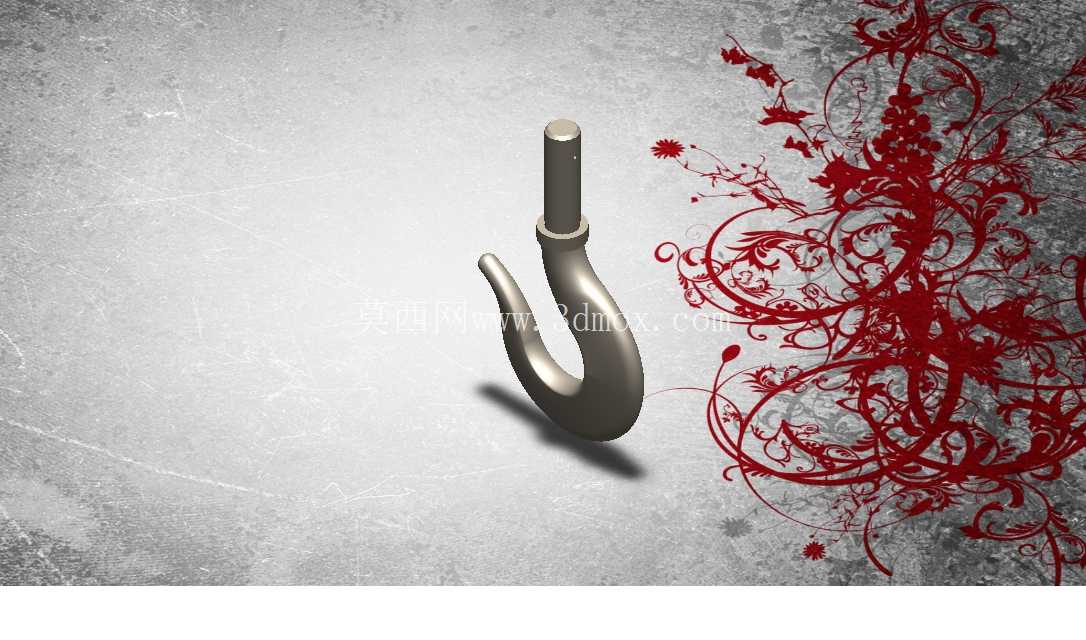

　　从结构组成来看，这款吊钩分为上部直柄连接段与下部钩体承载段两个核心部分，上部直柄为等直径圆柱结构，设计时需要匹配对应规格的吊钩螺母、推力轴承与横梁夹板的安装孔径，直柄顶端的定位轴肩需要严格控制高度与倒角尺寸，既要保证螺母锁紧后不会出现轴向窜动，又要避免轴肩棱角过大造成装配时的应力切割；直柄与钩身的过渡区域采用了大圆弧平滑过渡，没有采用直角转接结构，这是因为起重作业中载荷并非始终沿直柄轴线垂直向下，当被吊物出现小幅摆动时，过渡区域会承受附加的弯曲应力，大圆弧过渡可以将应力集中系数降低30%以上，避免长期受载后在转接位置出现疲劳裂纹。在车间物料转运、重型设备安装、港口货物装卸、建筑构件吊装这类涉及重物垂直位移与水平转运的作业场景里，吊钩是直接承载载荷、连接起升机构与被吊物的核心受力零件，其结构合理性直接决定吊装作业的安全冗余，哪怕是局部应力集中带来的微变形，都可能在交变载荷的长期作用下扩展为断裂隐患，因此这类零件的三维建模不能只做外观曲面的复刻，必须从受力逻辑出发还原每一处结构细节。

　　下部钩体的曲线并非随意绘制的弧形，而是按照起重吊钩的标准载荷轮廓设计的钩身截面，从钩尖到钩颈位置的截面厚度逐步增加，钩口位置预留了适配安全舌片的安装槽位——很多建模者容易忽略这个细节，实际作业中没有安全舌片的吊钩在吊索晃动时容易出现脱钩风险，因此钩口内侧的限位凸台尺寸需要与标准弹簧舌片的转动行程匹配，保证舌片在自然状态下完全封闭钩口，受力时不会被吊索意外推开。钩身的内腔圆弧半径需要适配常用钢丝绳吊索、吊装带的最小弯曲半径，避免吊索在钩身内出现过小角度弯折，降低吊索的使用寿命；同时钩尖位置做了向上的微翘处理，角度控制在10度到15度之间，角度过小无法起到防脱导向作用，角度过大则会增加吊索摘挂时的操作阻力。

　　从安装边界来看，上部直柄的长度需要根据配套的滑轮组横梁厚度确定，伸出横梁上端的螺纹段长度要保证螺母锁紧后至少露出2到3个螺距，方便加装防松开口销；直柄的直径公差需要按照h7级精度控制，与横梁安装孔的间隙控制在0.1mm到0.2mm之间，间隙过大会造成吊钩作业时的径向晃动，间隙过小则会增加装配难度，也不利于日常维护时的拆卸更换。建模过程中需要重点校核几个关键受力位置的强度：一是钩身最内侧的弯曲截面，当载荷达到额定起重量时，该位置的拉应力需要控制在材料许用应力的三分之一以内，预留足够的动载与冲击载荷冗余；二是直柄与钩身的过渡圆角位置，需要通过有限元分析确认应力分布是否均匀，避免出现局部应力超过材料屈服强度的情况；三是钩尖位置的变形量，在1.25倍额定载荷的静载测试下，钩尖的开口变形量不能超过原开口尺寸的0.25%，卸载后不能出现永久塑性变形。实际应用中，这类吊钩会根据额定起重量匹配不同的材质，小吨位的可采用优质碳素结构钢锻造，大吨位的则需要采用合金结构钢并经过调质处理，建模时的圆角、截面尺寸都需要与材料的力学性能匹配，不能盲目照搬小吨位产品的结构比例放大。很多新手在做吊钩建模时容易把钩身做成等截面的弧形，看起来外观相似但实际受力逻辑完全错误，等截面钩身在受载时内侧应力会远大于外侧，材料利用率极低，而变截面设计是根据钩身不同位置的弯矩大小调整截面厚度，在保证强度的前提下尽可能降低吊钩自身重量，减少起升机构的无效载荷。

　　另外，钩身表面的圆滑度也需要在建模时做好处理，所有棱边都要倒圆角处理，避免尖锐棱角切割吊装索具，也减少应力集中的源头；直柄部分的螺纹需要按照普通公制螺纹标准建模，螺纹收尾位置的退刀槽尺寸要符合紧固件安装规范，避免螺母拧到底后出现虚锁的情况。在不同的应用场景下，吊钩的细节设计也会有差异，比如用于冶金车间的高温作业吊钩，需要在钩身位置预留隔热层的安装空间，直柄部分的长度要适当增加，减少高温辐射对上部轴承与螺母的影响；用于易燃易爆场景的吊钩，还要在钩尖位置做防静电处理的结构预留，但核心的受力曲线、安装尺寸逻辑是一致的，都是围绕安全承载、方便装配、降低索具损耗这几个核心目标展开。
