内燃机动力系统活塞结构三维设计

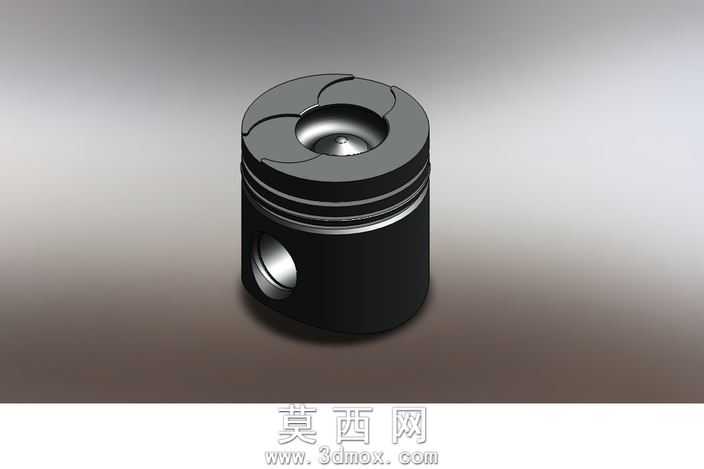

本作品为内燃机核心往复运动部件活塞的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以旋转凸台命令生成活塞的主体圆柱基体，精准匹配活塞的裙部轮廓尺寸，保证后续装配时与气缸壁的配合间隙符合设计要求。针对活塞顶部的燃烧室凹坑结构，采用旋转切除结合多半径圆角过渡命令完成造型，凹坑边缘的四组避让槽通过拉伸切除与圆周阵列实现，槽体边缘做了平滑倒角处理，避免工作过程中出现应力集中问题。活塞头部的多道环槽结构采用等距拉伸切除命令生成，环槽的宽度、深度以及相邻环槽的间距严格参照内燃机活塞的通用设计规范设定，可适配对应规格的气环与油环安装，环槽上下端面添加了高精度的平行度约束，保证活塞环安装后的密封性能。活塞销座孔部分通过两侧对称拉伸切除生成销孔基体，销孔内部添加了同轴度约束，同时对销孔与活塞主体的衔接位置做了加厚过渡处理，强化销座部位的结构强度，满足活塞往复运动时的载荷传递需求。渲染阶段采用金属材质搭配哑光发黑表面处理效果，还原钢制活塞经表面处理后的真实质感，顶部燃烧室凹坑内添加了轻微的金属反光效果，裙部与环槽区域通过材质粗糙度参数调整，区分不同加工面的视觉差异，整体渲染光影柔和，清晰展现活塞各部位的结构细节。设计过程中充分考虑活塞的工作工况，在保证结构强度的前提下对非受力区域做了合理的轻量化处理，各部位的圆角、倒角参数均符合机械加工工艺要求，整体模型特征树逻辑清晰，参数可编辑性强，可直接用于后续的运动仿真、有限元分析以及工程图纸生成。
