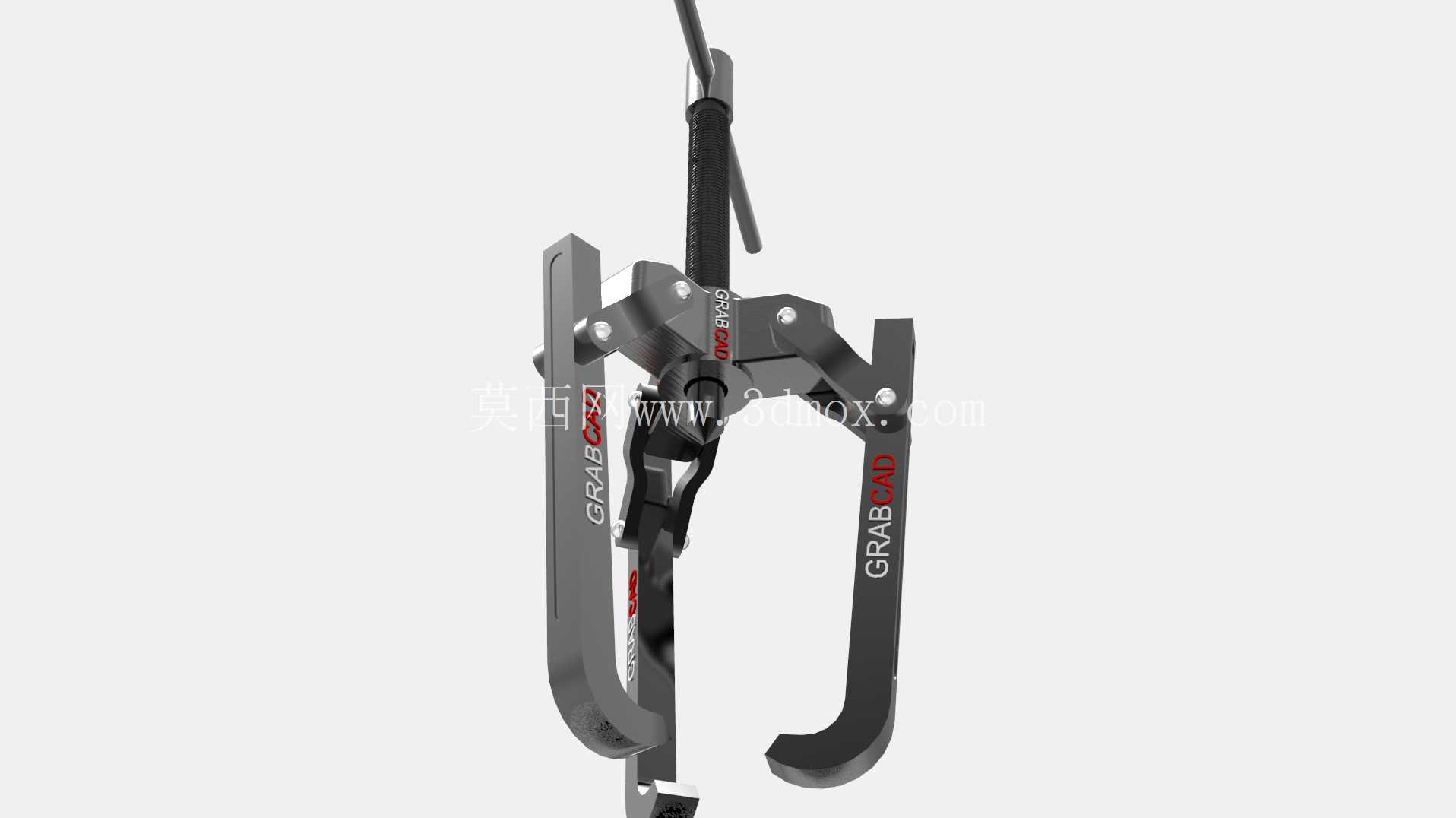

三爪式轴承拉拔器维修拆装工具结构

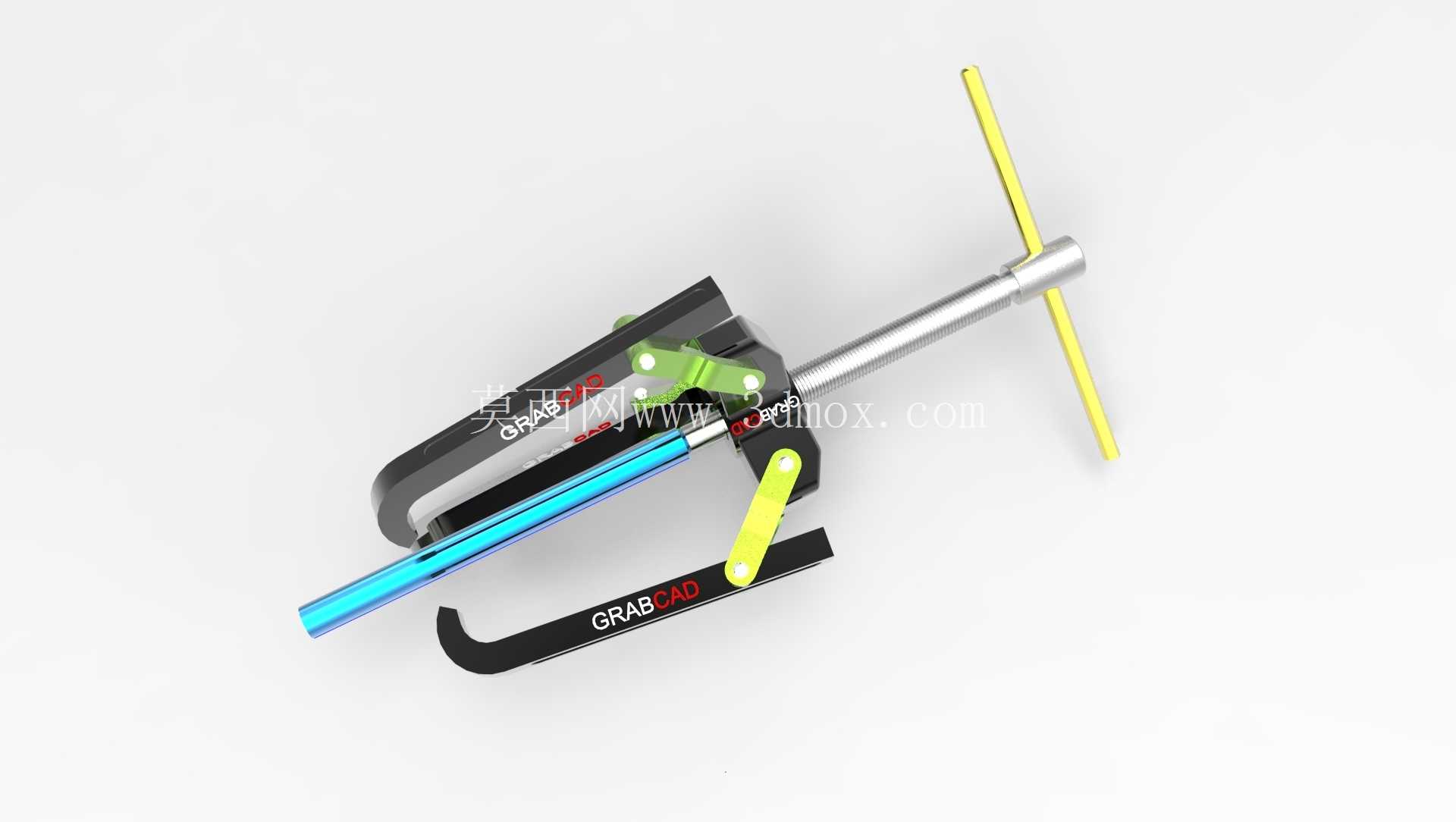

在设备运维、机械装配的现场作业场景里，轴承、过盈配合轴套类零件的拆卸一直是高频且考验工具适配性的环节，这款三爪结构的拉拔器正是针对这类作业需求设计的手动拆装工具。从实际使用场景来看，它覆盖了机修车间常规中小型轴承拆卸、电机端盖轴承拆解、传动辊轴套拆卸、皮带轮拔卸等多类作业，不需要搭配液压动力源，纯手动操作即可完成过盈配合件的平稳拔出，避免传统敲击拆卸带来的轴件损伤、轴承碎裂、配合面刮花等问题。

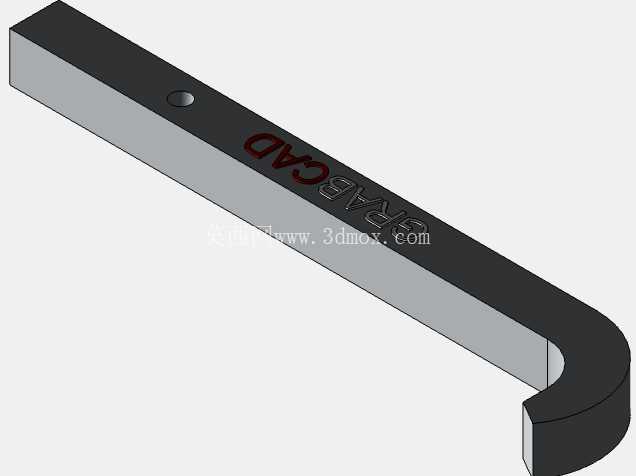

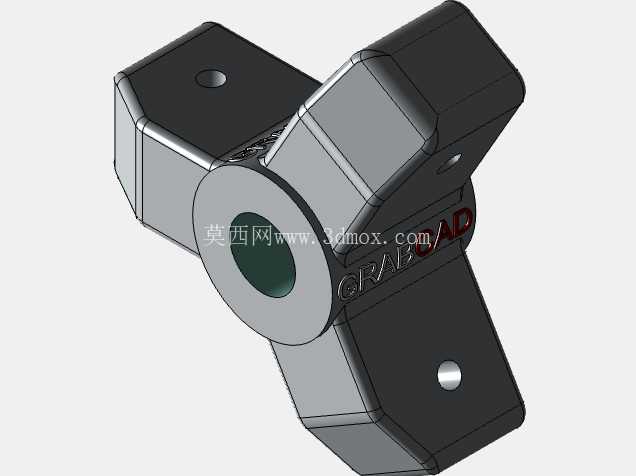

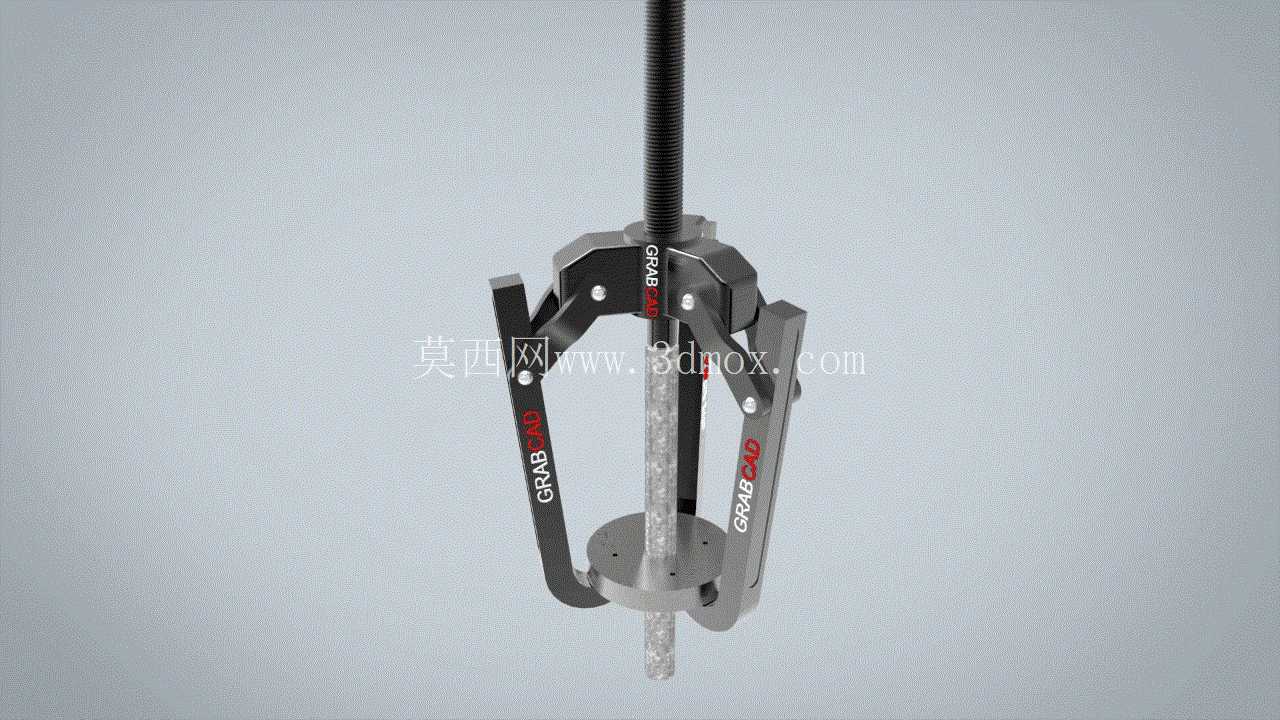

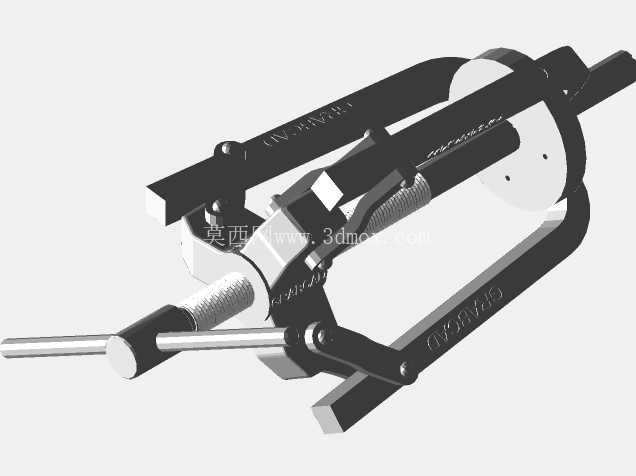

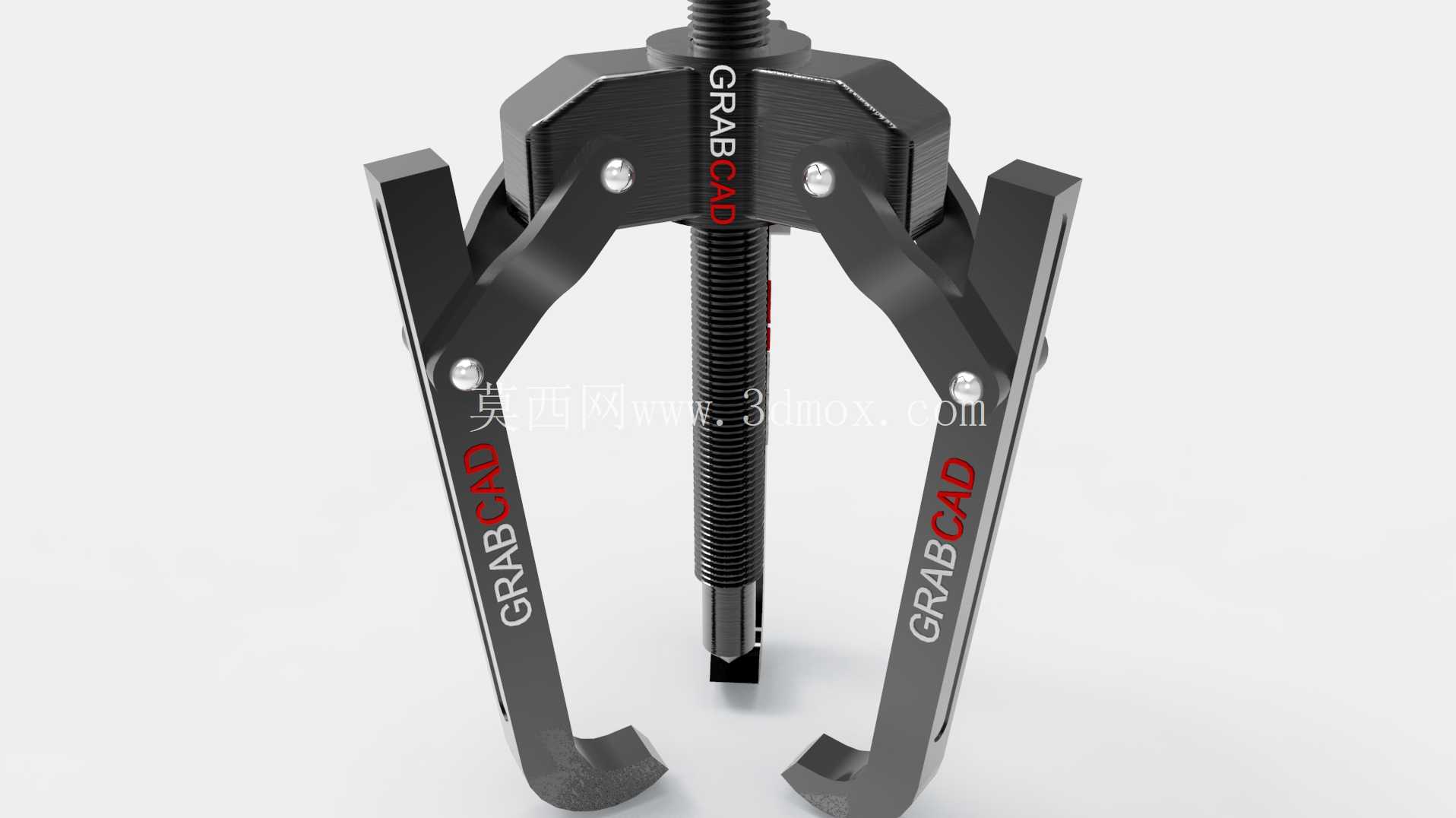

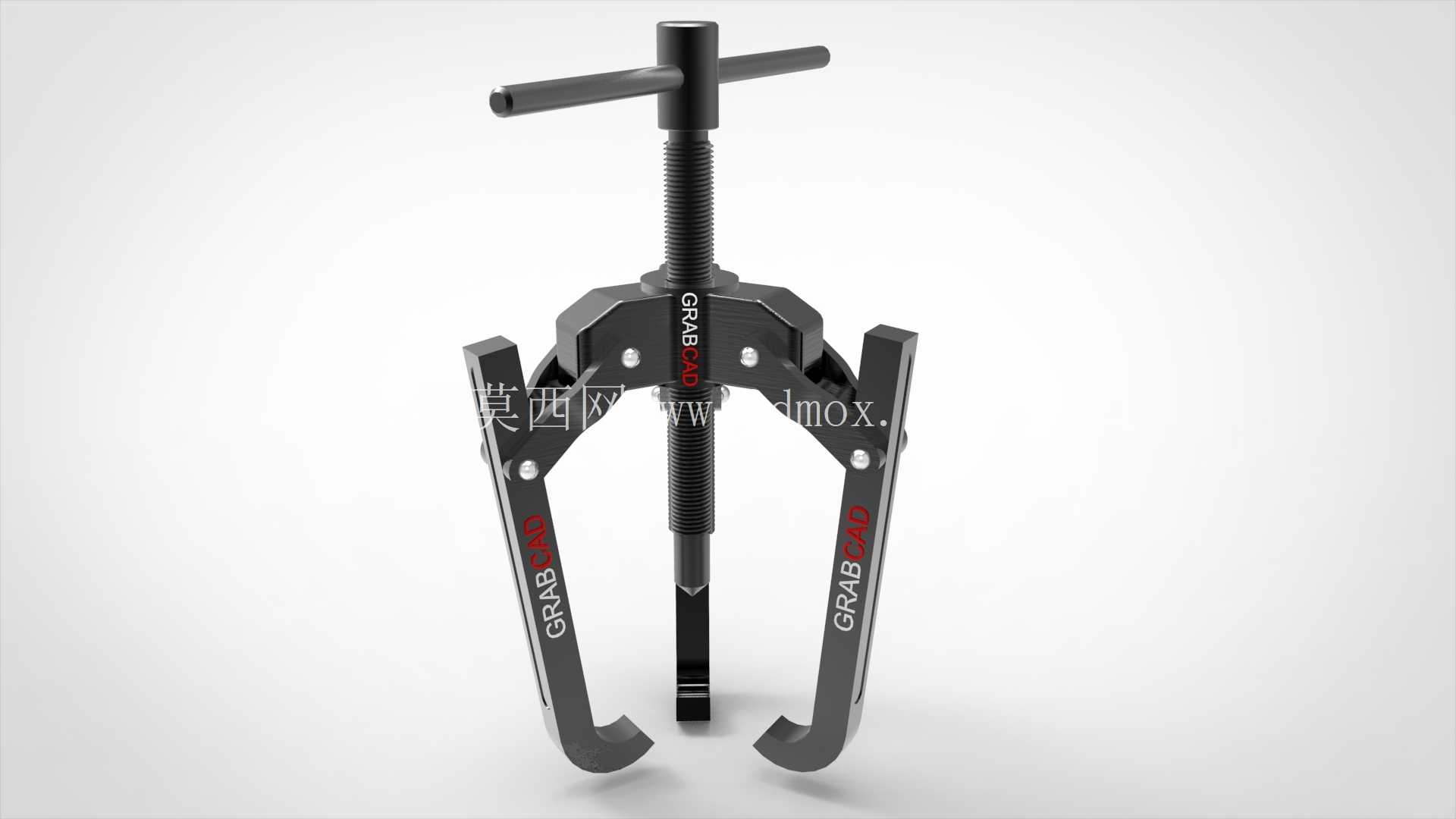

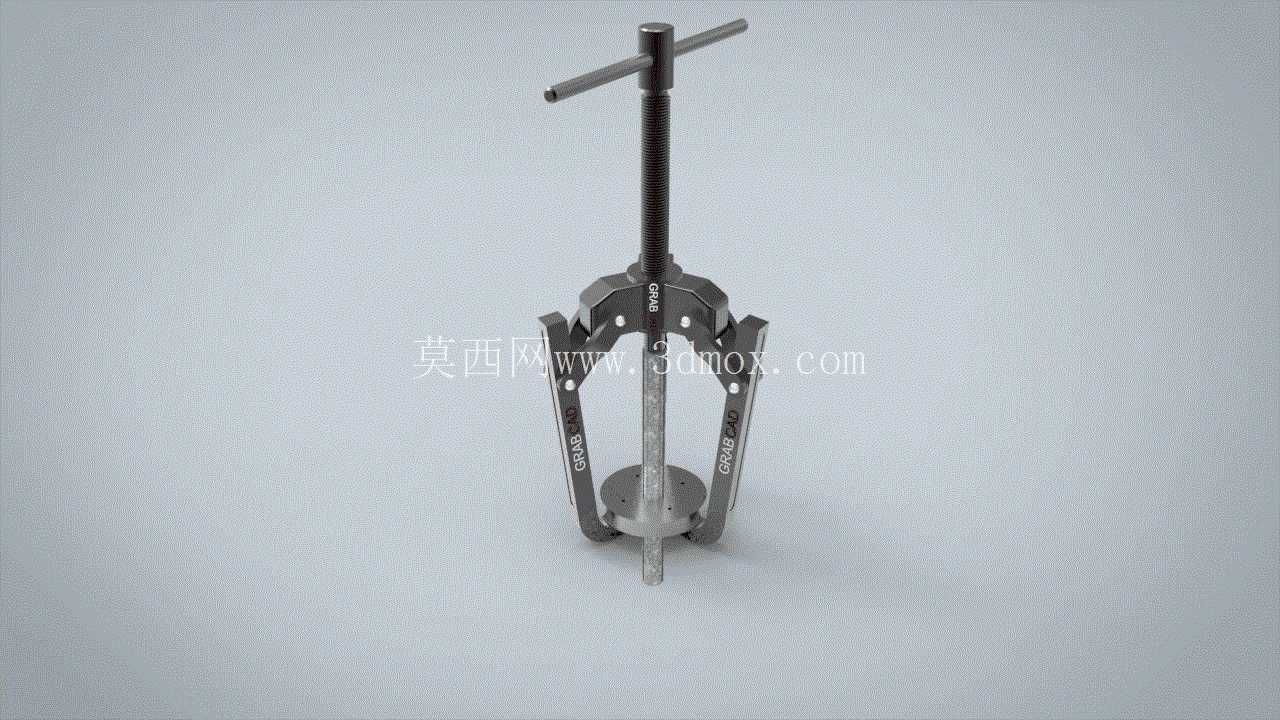

从功能特性上看，这款拉拔器采用对称三爪夹持结构，三个卡爪沿中心螺杆周向120度均匀分布，作业时卡爪勾住待拆卸零件的下端面或外圈卡槽，中心螺杆的顶尖顶住轴端中心定位孔，转动顶部的T型手柄即可带动螺杆进给，通过螺纹传动的轴向力将待拆零件沿轴向平稳拉出，受力均匀不会出现偏载卡滞的情况。卡爪与中心架体采用铰接连接，可沿铰接点小幅度摆动，适配不同直径的待拆卸零件，不需要额外更换卡爪就能覆盖一定尺寸区间的轴承、轮类零件拆卸需求，卡爪内侧做了防滑齿纹处理，夹持受力时不会出现滑脱、打滑的问题，作业安全性更高。

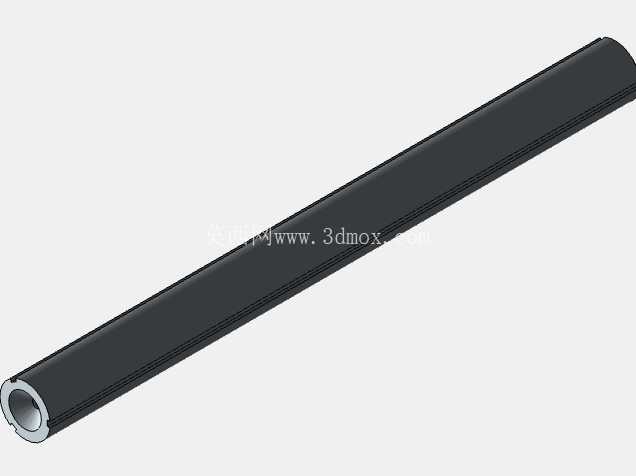

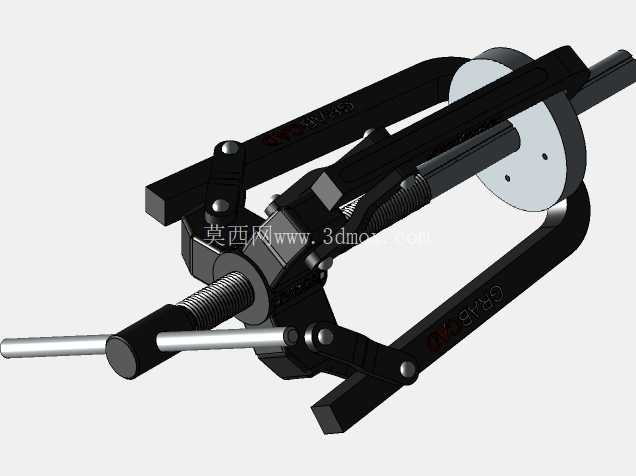

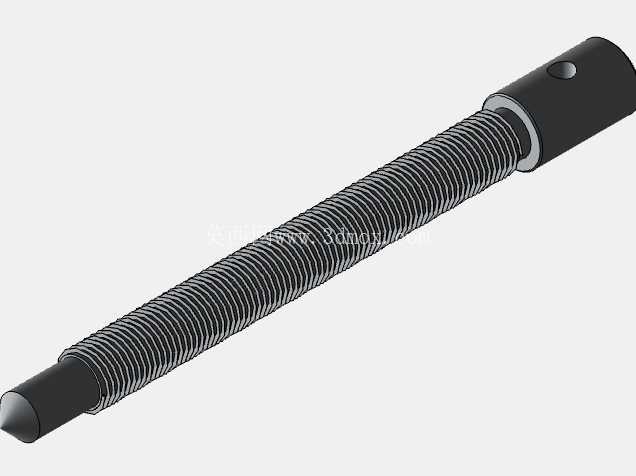

设计思路上，这款拉拔器整体遵循手动工具的轻量化、高刚性平衡原则，主体受力部件包括中心螺杆、架体、卡爪均采用高强度合金钢材质，表面做发黑防锈处理，适配车间多油污、多粉尘的作业环境，长期使用不会出现锈蚀卡滞的问题。顶部的T型操作手柄做了加长设计，转动时力臂更长，相同操作力下能获得更大的轴向顶出力，降低作业人员的劳动强度，手柄两端做了圆滑倒角处理，长时间握持转动不会磨手。中心螺杆采用梯形传动螺纹，相比普通三角螺纹，传动效率更高、承载能力更强，反复进给作业不会出现螺纹滑牙、磨损过快的问题，螺杆表面做了抛光处理，进给时转动顺畅无卡顿。

从外形尺寸与安装边界来看，这款拉拔器属于中小型手动维修工具，收拢状态下整体外径较小，可深入设备内部狭窄空间作业，三爪张开后可覆盖常规60-150mm外径的轴承拆卸需求，中心螺杆的有效行程满足常规厚度轴承、轴套的拔出距离要求，不需要中途二次调整卡爪位置即可完成单次拆卸作业。作业时的安装边界需要注意，使用前需确认轴端有可供顶尖定位的中心孔，若轴端无中心孔需搭配定位垫块使用，避免顶尖直接顶在轴端平面造成打滑或轴端损伤；卡爪勾持待拆零件时，需保证三个卡爪的勾持深度一致，避免受力不均导致零件偏斜卡滞；转动手柄进给时需匀速施力，禁止使用加力杆额外加长手柄，避免超出螺杆、卡爪的承载极限造成部件断裂。

在实际运维作业中，这类三爪拉拔器相比两爪拉马，夹持稳定性更高，受力更均匀，不容易出现零件偏斜啃伤轴面的问题，是机修工位必备的基础拆装工具，其结构设计充分考虑了现场作业的各类常见工况，没有多余的冗余结构，每个部件都服务于平稳拆卸过盈配合件的核心功能，整体结构紧凑，收纳方便，可随维修工具箱携带至各类现场作业场景使用。
