便携式可调式手动攻丝定位夹具结构

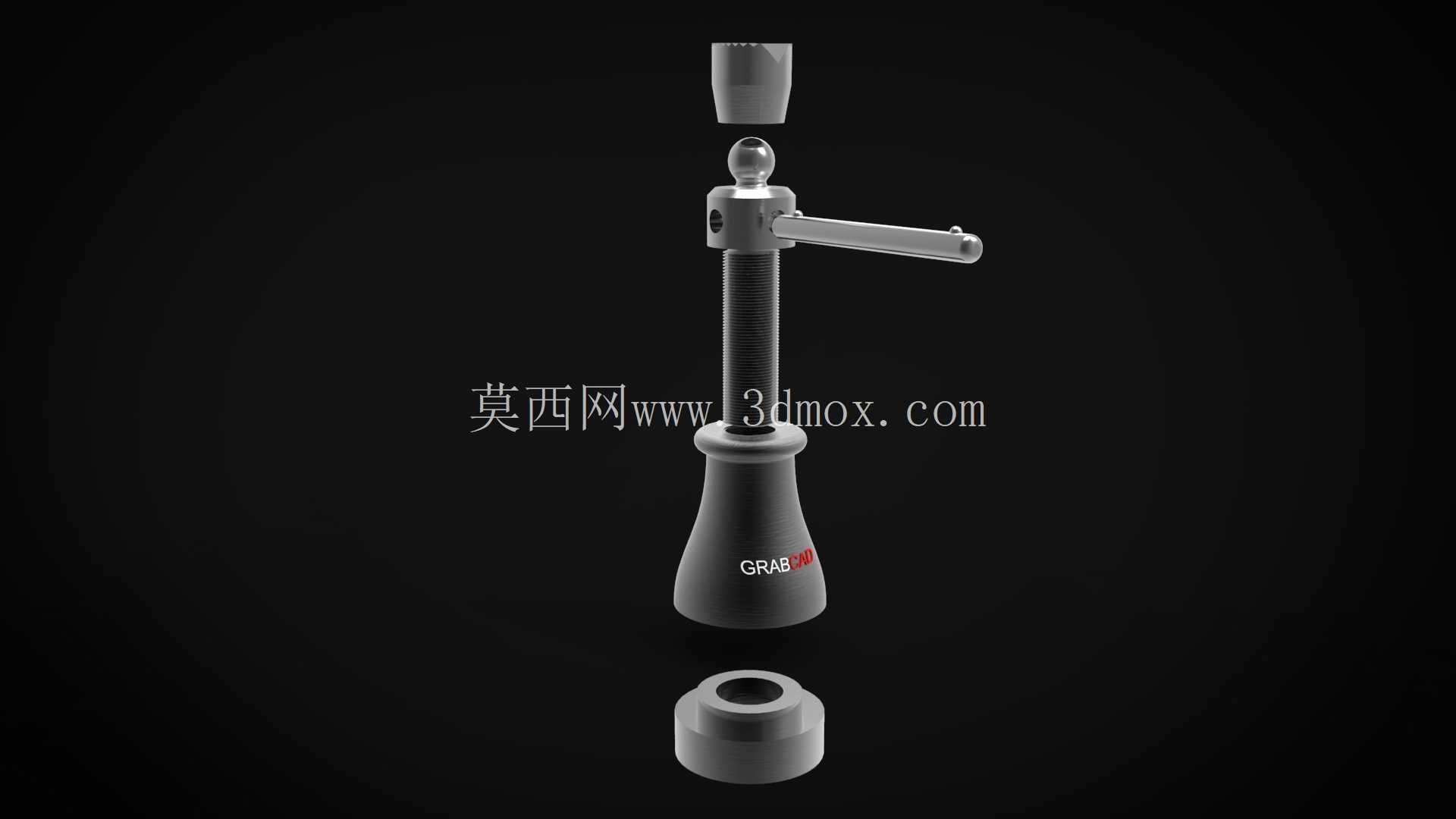

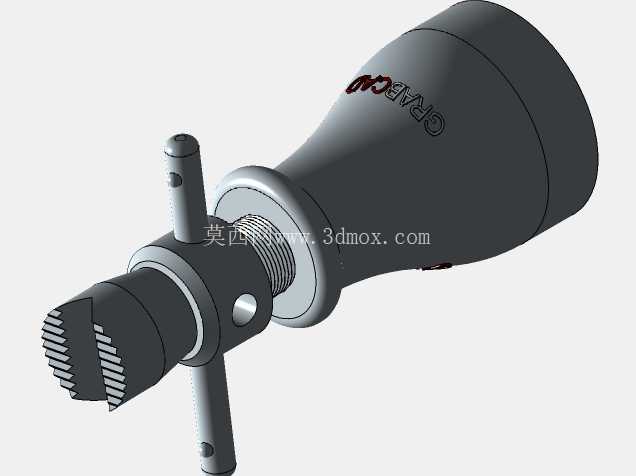

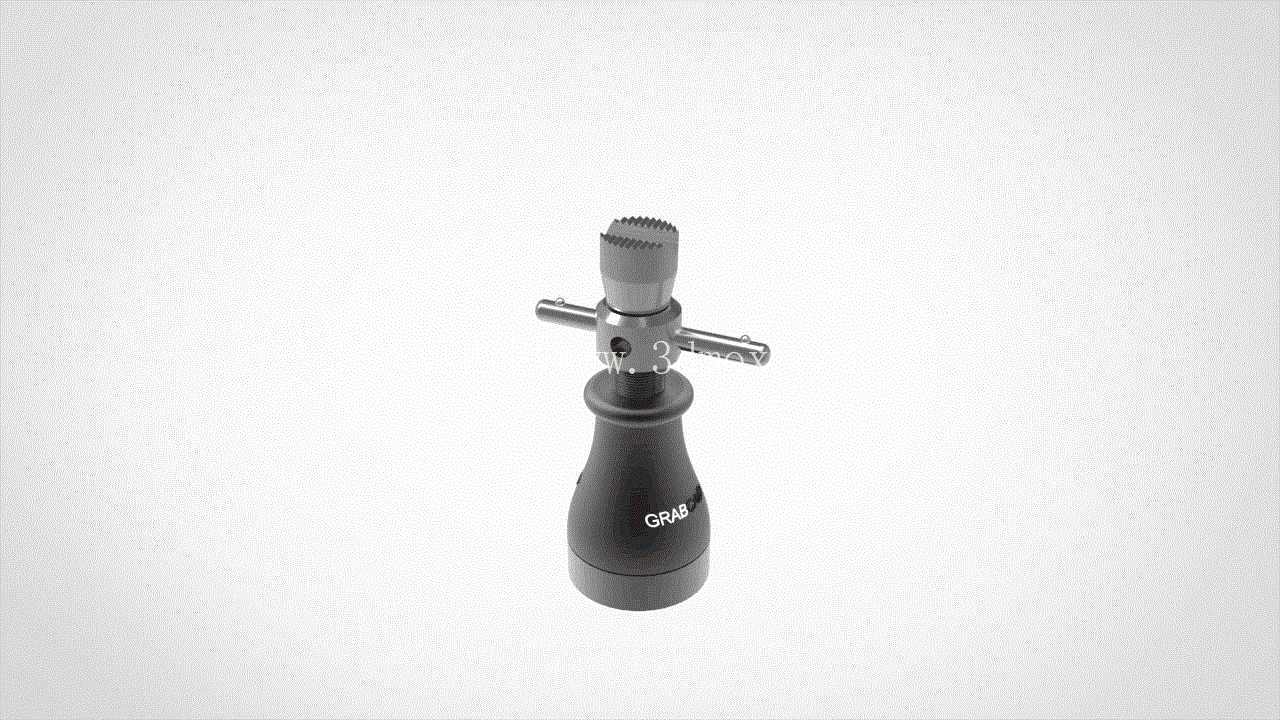

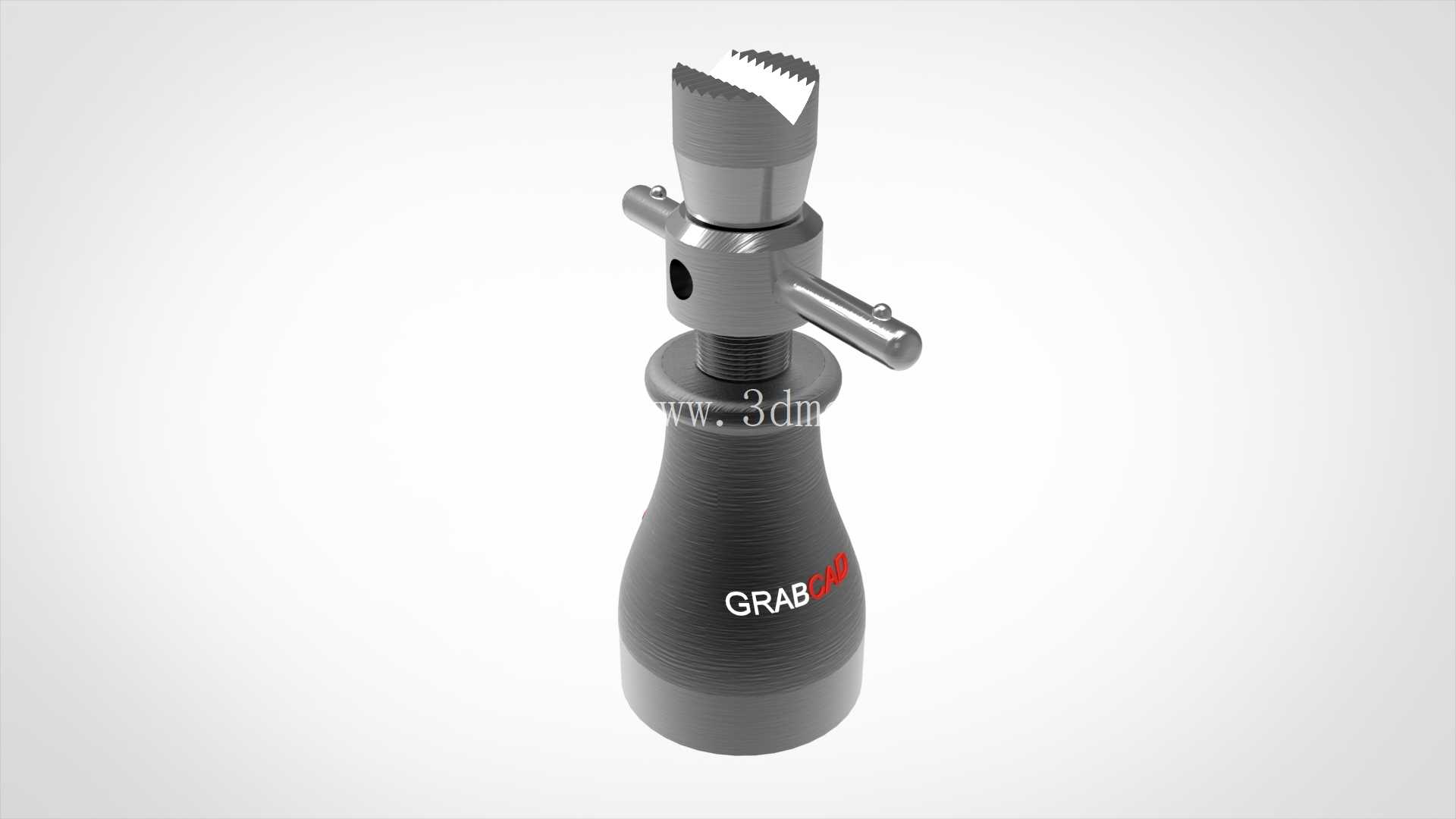

　　这款手动攻丝定位夹具，是面向小型零件现场攻丝、维修补加工场景设计的便携工装，在设备维保、小型五金加工、钣金件二次加工场景中有着极高的使用频率，尤其适合无法上台钻攻丝机的现场作业工况，比如大型设备机架上的螺纹补加工、已装配组件上的螺纹孔修复、零散小批量零件的快速攻丝作业，能有效避免手动攻丝时丝锥歪斜导致的螺纹烂牙、丝锥折断问题。从结构设计来看，整体采用三段式布局，下部是握持段，做了收腰的曲面造型，贴合人手握持的掌纹弧度，表面做了防滑的哑光处理，作业时手掌包裹握持段施加向下的轴向压力，不会因为手部出汗出现打滑，握持段的直径控制在32mm，长度75mm，刚好适配成年男性手掌的握持跨度，长时间作业也不会出现手部硌痛的问题。中部是导向定位主体，内部镶嵌了硬质合金的导向衬套，衬套和丝锥柄部采用H7/h6的间隙配合，能保证丝锥进给过程中始终和工件表面保持垂直，导向套的端面做了1mm的倒角，贴合作业面时能快速找正孔位，不会因为端面毛刺导致定位偏移，主体侧面设置了横向的T型手柄，手柄直径8mm，横跨长度120mm，转动时力臂长度足够，不需要施加过大的腕部力量就能带动丝锥转动进给，相比传统的铰杠式攻丝扳手，这种一体式的导向结构不需要额外找正垂直度，新手也能快速攻出合格的螺纹。

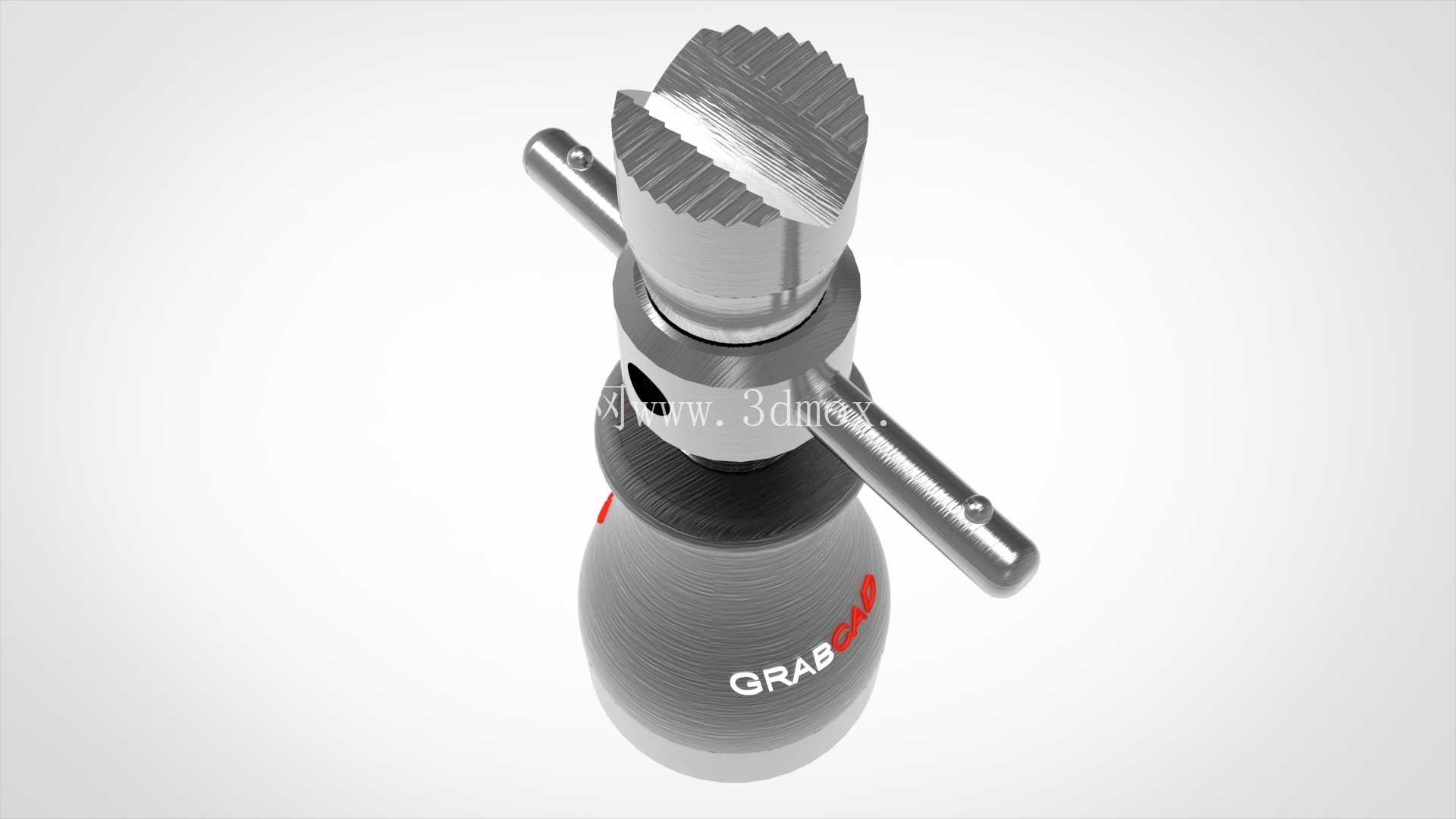

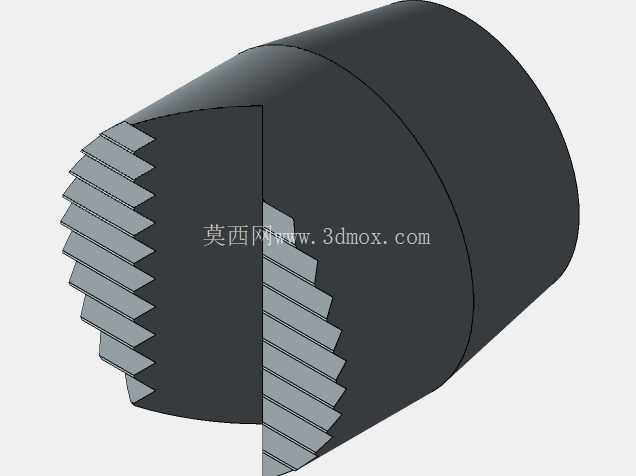

　　上部是丝锥装夹端，采用了快换的夹头结构，夹头内部有三瓣式的弹性卡爪，通过顶部的滚花螺母锁紧，能适配M3到M12范围内的标准直柄丝锥，装夹时只需要将丝锥柄部插入卡爪，拧紧顶部的滚花螺母就能完成装夹，不需要额外的扳手锁紧，滚花螺母的外径22mm，表面做了网纹滚花处理，戴劳保手套也能顺利拧紧，不会出现打滑。夹头和导向主体之间设置了推力轴承，攻丝进给时的轴向压力通过推力轴承传递到握持段，转动手柄时不会因为轴向压力过大出现卡滞，转动扭矩的传递更加平顺，能有效降低丝锥因为扭矩突变折断的概率。

　　从安装边界来看，这款夹具不需要额外的固定安装，作业时只需要将导向套的端面对准工件上的预钻孔，保持握持段和工件表面垂直，转动横向手柄就能完成攻丝作业，整体的总高度控制在145mm，最大外径38mm，在狭窄的设备内部空间也能顺利操作，比如设备内部的机架间隙、管道旁边的狭小作业面，都能灵活使用，不会因为体积过大出现干涉。设计过程中重点考虑了作业时的受力分布，横向手柄的位置设置在整体重心的上方，转动时整个夹具的受力点和丝锥的进给轴线重合，不会出现偏载力矩，避免长时间作业后导向衬套出现偏磨，延长夹具的整体使用寿命。握持段的底部做了平面处理，临时放置在工作台面上时不会滚动滚落，避免夹具从工作台掉落损坏。

　　夹头的卡爪采用65Mn弹簧钢制作，经过淬火处理后硬度达到HRC45-50，反复装夹丝锥也不会出现弹性失效，锁紧后丝锥不会出现打滑转动，保证攻丝过程中扭矩传递稳定。导向衬套可以根据常用的丝锥规格进行更换，衬套和主体之间采用过盈配合安装，更换时只需要用铜棒敲出旧衬套，压入对应规格的新衬套即可，不需要更换整个夹具，降低了后期的使用成本。在实际的现场维保作业中，这类带导向的手动攻丝夹具相比传统的T型铰杠，攻丝的垂直度合格率能提升90%以上，尤其是在薄钣金件上攻丝时，不会因为丝锥歪斜导致螺纹孔滑牙，也能避免丝锥折断在工件内部，减少因为攻丝失误导致的零件报废问题。针对不同的作业场景，这款夹具的导向套端面还可以加装磁吸附件，在钢铁材质的工件上作业时，磁吸附件能将夹具临时吸附在工件表面，不需要手部持续施加轴向定位压力，只需要转动手柄就能完成攻丝，进一步降低作业强度。整体结构没有复杂的传动组件，所有零件都可以通过常规的车削、铣削加工完成，后期维护只需要定期在推力轴承位置添加少量润滑脂，就能保证转动的平顺性，不需要复杂的保养流程，适合加工车间、设备维保班组、户外维修场景配备使用。
