手持式手动冲压剪切手钳结构设计

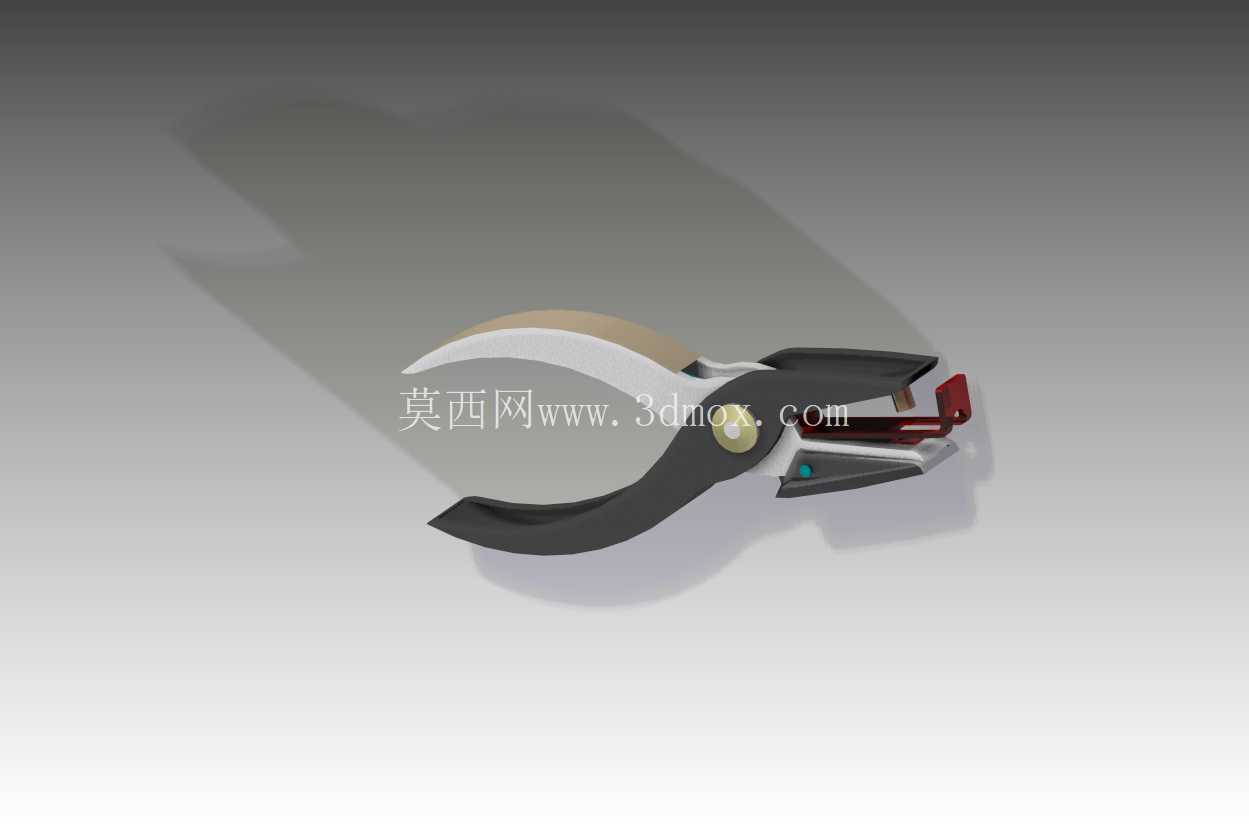

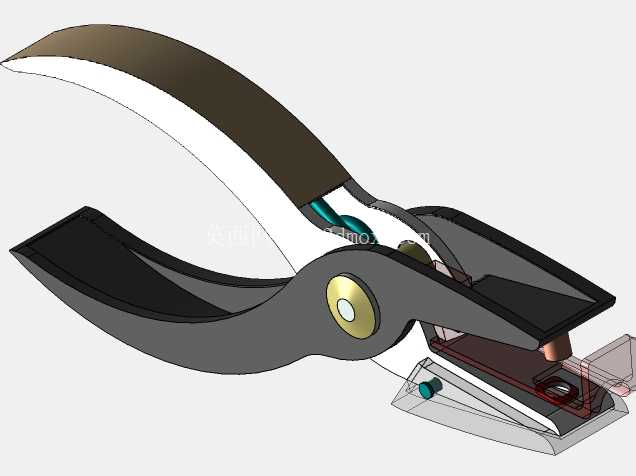

　　这款手动冲压手钳是面向小批量钣金加工、线束端子压接、薄材冲孔作业场景开发的手持式作业工具，在五金维修、现场装配、小件试制等无法部署大型冲压设备的场景中，能够替代重型设备完成小载荷的冲裁、压接、剪切作业，尤其适合户外运维、生产线旁补加工、教学实训等对设备便携性有要求的作业环节。从功能特性来看，该工具采用杠杆式力放大结构，通过手柄处的人力输入，经中部铰接支点传递到作业端，可在作业端输出数倍于输入力的作业载荷，能够完成厚度1mm以内冷轧钢板的冲孔、0.5mm以内铜带的剪切、常规冷压端子的压接作业，作业端采用可更换式模组设计，可根据作业需求更换冲头、剪刃、压接模头，拓展工具的适用场景，无需额外购置多类专用工具，降低现场工具配置成本。

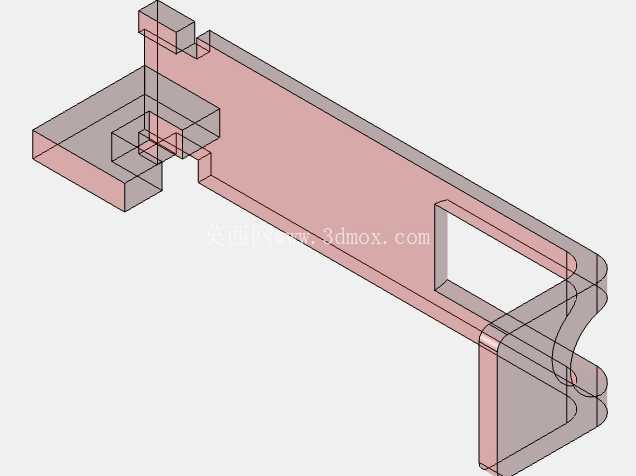

　　设计过程中优先考虑手持作业的人机工程特性，手柄握持区域采用贴合手掌弧度的曲面造型，避免长时间握持产生的应力集中，铰接轴位置经过力臂配比优化，在保证输出载荷满足作业需求的前提下，尽可能降低操作所需的握力，减少作业人员的操作疲劳；钳体主体采用高强度合金钢材质，受力区域做局部加厚处理，避免长期承受交变载荷产生的结构变形，作业端的模组安装位设计有定位卡槽，更换作业模组时可快速对位，无需额外调整即可保证作业精度，钳体尾部设置有锁止卡扣，非作业状态下可将钳体锁止在闭合状态，减少存放空间占用，同时避免外露刃口造成磕碰损伤。从安装边界与外形尺寸来看，该工具整体长度控制在200mm以内，最大开合角度下的整体宽度不超过80mm，握持区域的直径适配成年男性手掌的握持范围，整体重量控制在300g以内，可单手握持操作，无需额外的安装固定基础，作业时仅需将待加工工件放置在作业端的定位槽内，握合手柄即可完成单次作业，作业端的定位槽设置有限位挡边，可保证冲孔、压接位置的一致性，避免人工对位产生的尺寸偏差。

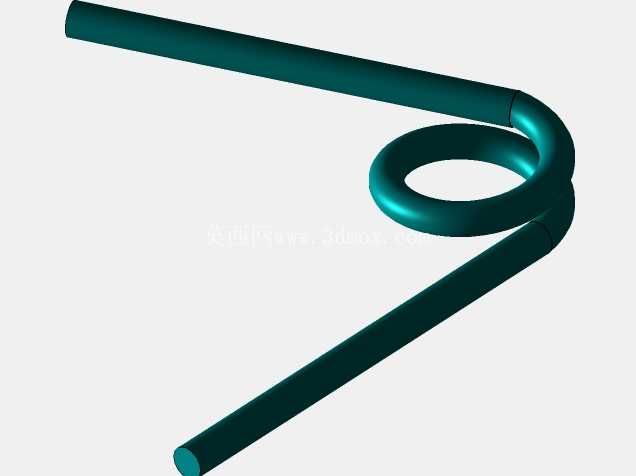

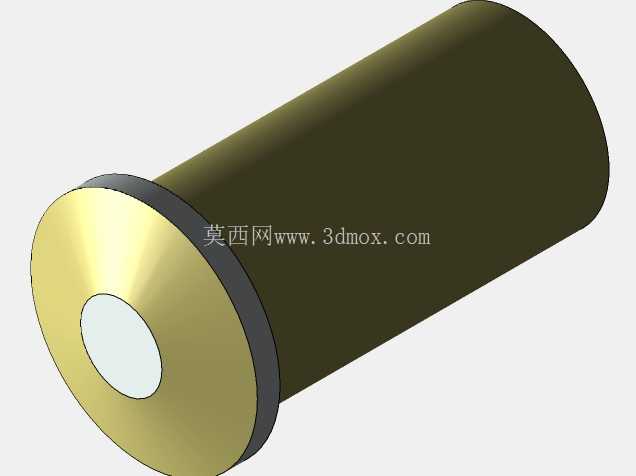

　　在结构细节处理上，铰接轴处采用耐磨衬套设计，减少长期转动产生的磨损，延长工具的使用寿命，复位弹簧设置在两手柄之间，单次作业完成后可自动驱动手柄复位，无需手动掰开钳体即可进行下一次作业，提升连续作业的效率；钳体表面做哑光防锈处理，避免车间潮湿环境下产生锈蚀，同时减少表面反光对作业人员视线的干扰，作业端的刃口与冲头采用高速钢材质，经淬火处理后硬度达到HRC58-62，可保证长期作业下的刃口锋利度，减少冲裁毛刺的产生。

　　针对不同的作业场景，该工具的作业模组可覆盖2-8mm直径的圆孔冲裁、0.3-2mm线径的线材剪切、2.5-10平方毫米线径的端子压接需求，模组更换仅需拧动作业端的固定螺钉即可完成，无需复杂的调试过程，适合现场快速切换作业类型。在实际使用过程中，该工具无需外接电源、气源等动力源，完全依靠人力即可完成作业，不受作业场地的动力条件限制，可在无供电的野外作业场景、狭小的设备内部维修场景中使用，相比大型冲压设备，其作业准备时间几乎为零，拿起即可使用，对于单件、小批量的加工作业而言，作业效率远高于需要调试装夹的大型设备。结构设计过程中对钳体的受力路径做了有限元校核，在最大额定载荷下，钳体的最大应力集中在铰接轴周边区域，该区域的结构强度预留了1.5倍的安全系数，可避免过载使用导致的钳体断裂，手柄处的受力区域做了圆角过渡处理，避免应力集中导致的手柄开裂，作业端的定位面平面度控制在0.05mm以内，可保证冲裁过程中上下模的对位精度，减少冲裁断面的斜度，提升加工件的成型质量。
