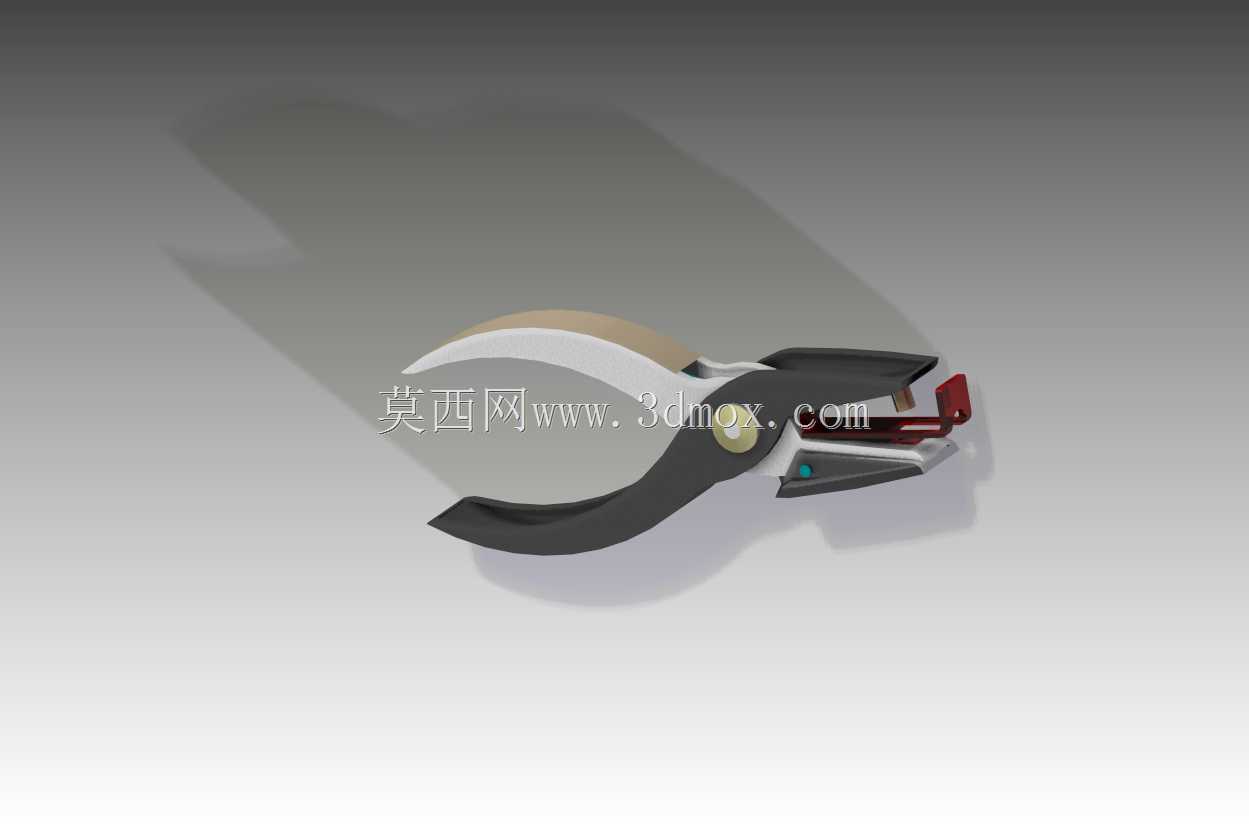

手持式手动冲剪钳结构设计

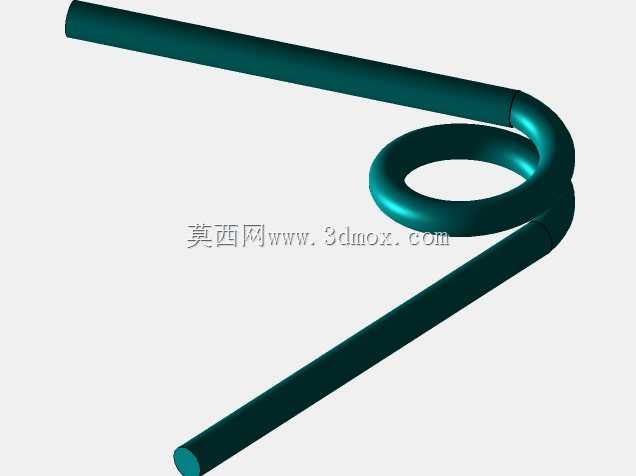

这款手动冲剪工具的结构设计，核心围绕小批量五金件加工、线束端子压接、薄金属片冲切等线下加工场景的实际需求展开，区别于大型冲压设备的固定工位限制，整体采用手握式钳形结构，操作者无需额外安装固定，单手握持即可完成作业，适配维修现场、小型加工坊、户外装配等无大型设备配套的作业场景。从功能特性来看，钳头集成了冲切与剪切双工位结构，刃口部分采用错位贴合设计，冲切工位预留了标准端子压接型腔与薄材冲裁缺口，可完成0.8mm以下冷轧钢片、1.2mm以下紫铜片的冲断作业，也能适配常见规格的线束端子压接，剪切刃口的开合角度经过反复调校，最大开合行程控制在35mm，既保证足够的工件放入空间，又避免开合过大导致的握持发力困难。设计过程中优先考虑了人手握持的力学特性，手柄部分采用贴合掌心弧度的曲面造型，握持区域做了防滑纹理处理，铰接转轴位置做了偏心结构优化，在手柄末端施加150N握力时，钳头刃口可产生超过1200N的剪切力，足以覆盖日常小型冲压剪切的受力需求，同时转轴处预留了润滑脂存储槽，长期使用无需频繁拆解维护。外形尺寸方面，整钳闭合状态总长度为185mm，最大宽度为62mm，手柄处最大握持直径为32mm，整体重量控制在280g左右，长时间单手握持作业不易产生疲劳，安装边界上无需额外配套固定基座，也不需要外接气源、电源等动力源，可直接放入常规工具腰包携带，适配流动作业的携带需求。钳头的冲切工位与剪切工位做了分区隔离，作业时不会出现工件干涉的情况，复位弹片内置在手柄内侧，避免外露弹片勾挂工件或者划伤操作者，刃口部分的硬度设计匹配日常加工的常见材料，既保证足够的刃口耐用度，也避免硬度过高导致的刃口崩裂问题，日常维护仅需定期在转轴处加注少量润滑脂即可，无需复杂的调校作业。
