BT30锥柄ER32夹头配25mm面铣刀刀柄组件

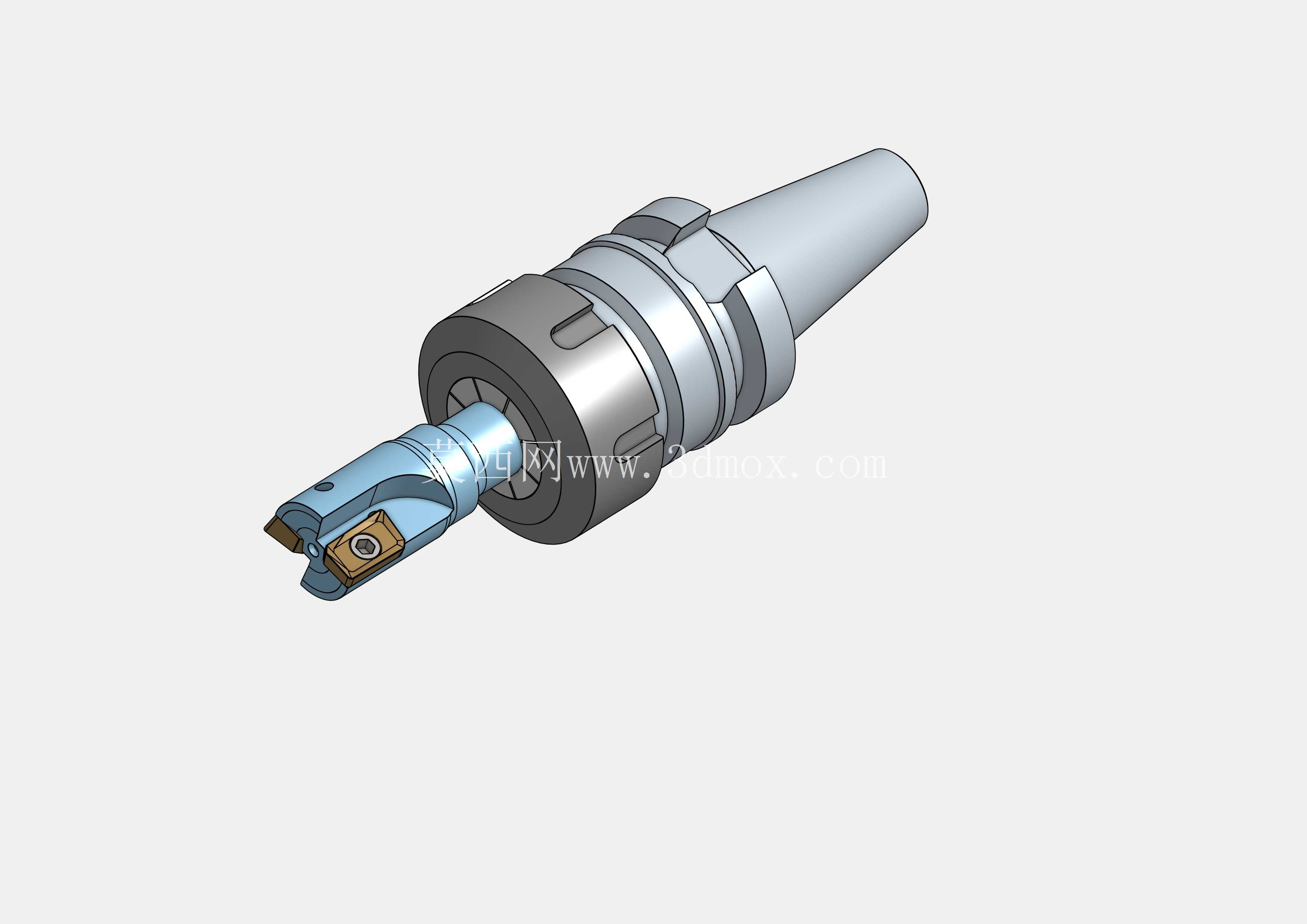

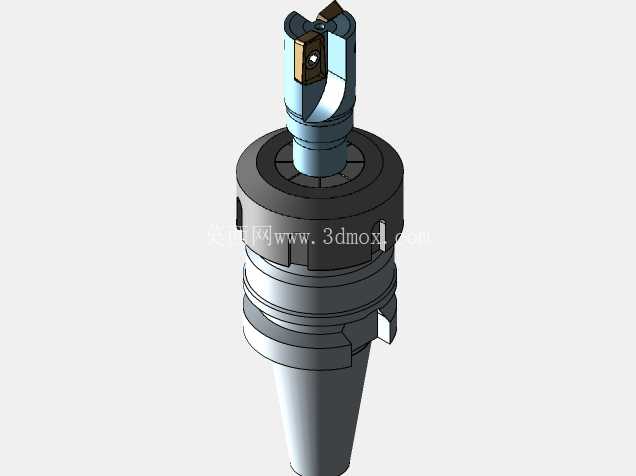

这套刀柄组件是数控铣削加工场景中常用的刀具装夹载体，适配BT30锥度主轴的立式加工中心、数控铣床设备，主要承担中小型零件平面铣削、台阶面开粗与精加工的刀具装夹功能。整套组件由BT30基础刀柄本体、ER32型弹性夹头、ER32锁紧螺母、25mm直径两刃硬质合金可转位面铣刀四个核心部分组成，各部件的配合精度直接决定加工过程中的刀具跳动量与表面加工质量。

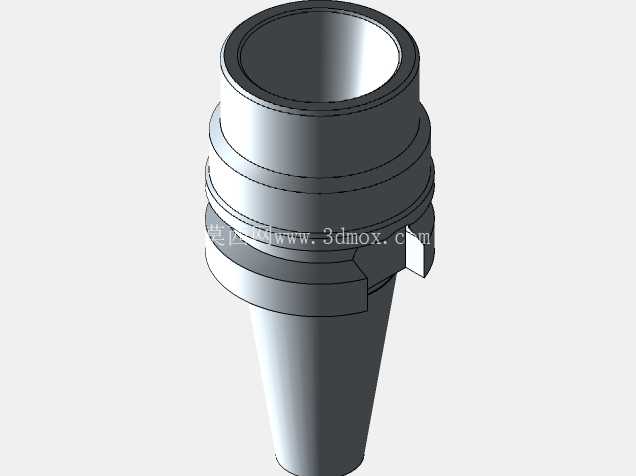

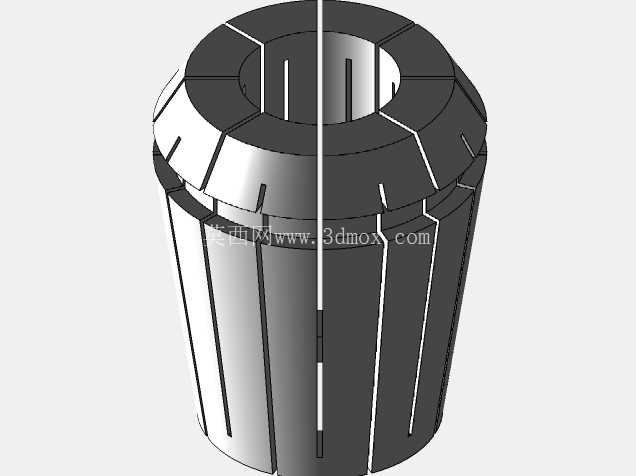

从设计思路来看，BT30锥柄部分严格遵循7:24锥度的标准接口尺寸，锥面与主轴内锥的贴合率不低于85%，保证主轴扭矩传递的稳定性，锥柄尾部的拉钉螺纹孔适配标准BT30拉钉，可配合主轴拉爪实现自动换刀过程中的可靠拉紧，刀柄锥柄大端直径31.75mm，锥柄长度48.4mm，安装后主轴端面到刀柄法兰面的贴合间隙控制在0.002mm以内，避免高速旋转时出现锥面松动、振刀的问题。ER32夹头安装段的设计充分考虑了装夹范围，配套的ER32弹性夹头可实现15-16mm直径直柄刀具的装夹，夹头的锥度为8度，锁紧螺母旋合过程中通过锥面挤压使夹头均匀收缩，夹紧力分布均匀，可有效抑制刀具装夹偏心，常规锁紧状态下的刀具径向跳动可控制在0.005mm以内，满足硬质合金刀具高速铣削的精度要求。

前端搭载的25mm两刃可转位面铣刀，采用螺钉压紧式刀片固定结构，刀片为硬质合金材质，适配钢件、铸铁、有色金属等多种材料的平面加工，铣刀刀体与刀柄的连接采用ER夹头直柄装夹形式，相比传统一体式面铣刀柄，这种组合形式的灵活性更高，用户可根据加工需求更换不同直径、不同刃数的铣刀头，无需单独采购多支专用面铣刀柄，降低工装采购成本。在实际加工场景中，这套组件常应用于小型模具钢料的开粗、铝合金零件的平面精加工、工装夹具零件的铣削加工等工况，ER夹头的锁紧螺母做了动平衡校正，最高可适配8000rpm的主轴转速，加工过程中排屑顺畅，两刃结构的容屑槽空间充足，可避免切屑堵塞刮伤已加工表面。

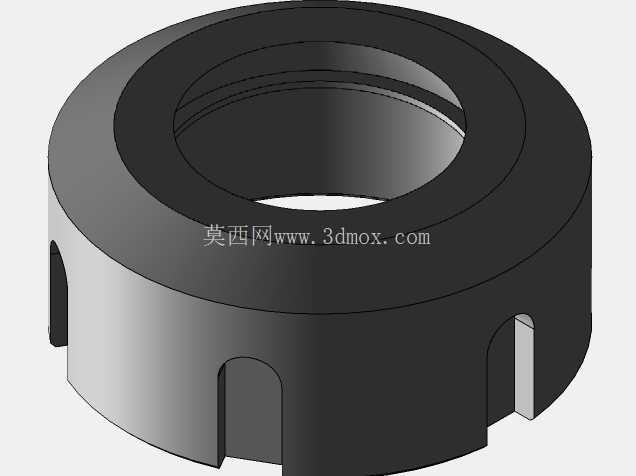

从安装边界来看，整套组件组装完成后，从BT30锥柄法兰端面到铣刀刀片最前端的总长度为60mm，属于短悬伸刀柄设计，刚性表现优于同规格长悬伸刀柄，加工时的让刀量更小，可承受更大的切削进给参数。夹头螺母的最大外径为50mm，加工过程中可避让工件侧壁，最小可加工距离侧壁26mm的台阶面，不会出现刀柄与工件干涉的问题。设计过程中对各部件的配合公差做了严格控制：刀柄ER安装孔与锥柄的同轴度公差为0.003mm，夹头外锥与内孔的同轴度公差为0.002mm，铣刀直柄与刀体定位端面的垂直度公差为0.003mm，整套组件组装后整体动平衡等级达到G2.5，满足高速铣削的动平衡要求。在实际选型使用时，需要注意配套拉钉的规格要与机床主轴拉爪匹配，锁紧螺母时需使用ER专用扳手，按照规定扭矩锁紧，避免夹头受力不均导致夹持精度下降，刀片更换时需清理刀片定位面的切屑与杂质，保证刀片安装贴合紧密，避免加工过程中出现刀片碎裂、加工尺寸超差的问题。这套组件的结构设计兼顾了装夹通用性与加工刚性，既可以装夹直柄立铣刀、钻头等刀具，也可以搭配这款25mm面铣刀完成平面加工，适合多品种小批量的加工场景使用，能够减少机床刀库中刀柄的配置数量，提升换刀效率。
