直径100mm可转位端面铣削刀盘结构

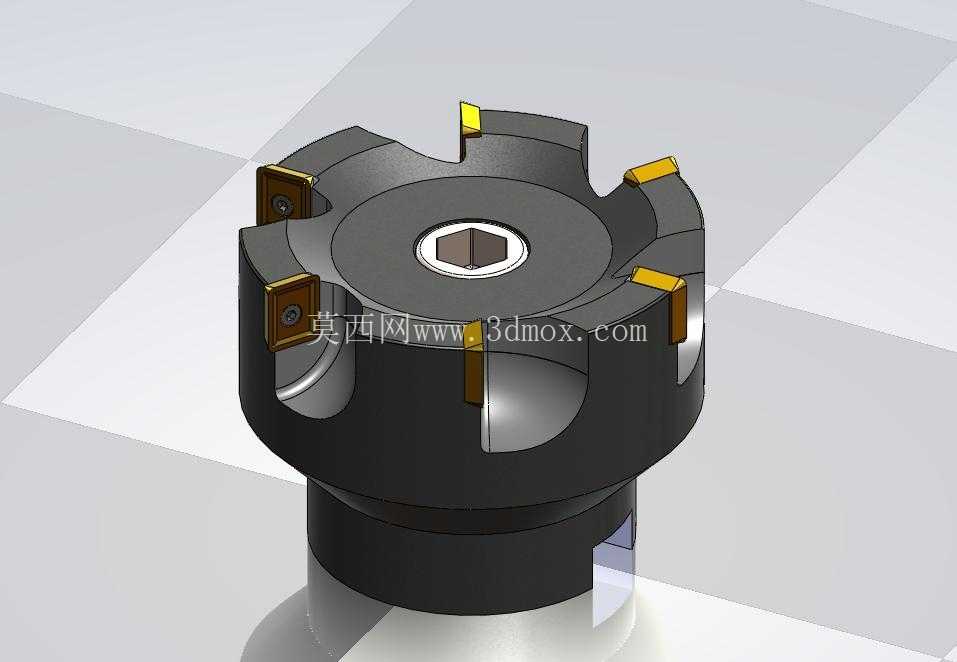

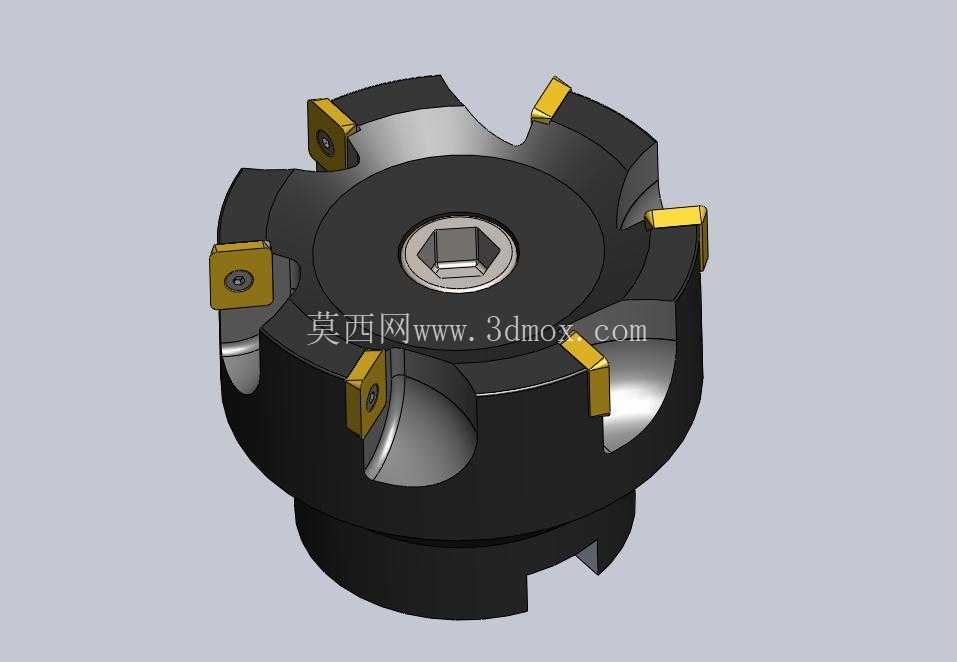

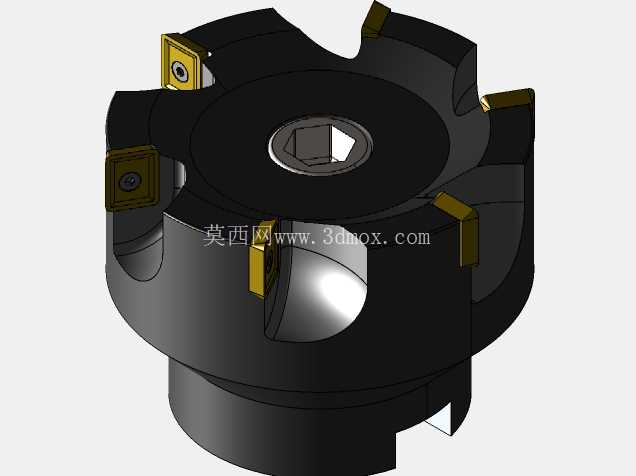

　　这款直径100mm的端面铣削刀盘，是面向平面铣削工序开发的机加工配套刀具，主要适配立式加工中心、数控铣床等设备的端面加工场景，在铸件、钢件、有色金属零件的大平面开粗、半精铣工序中应用广泛，尤其适合模具钢坯料找平、焊接结构件端面飞边去除、箱体类零件结合面加工这类对平面度与加工效率有双重要求的作业场景。刀盘整体采用盘式结构设计，中心设置内六角安装孔，可通过标准内六角锁紧螺栓与机床主轴端面的刀柄连接，安装时需保证刀盘定位端面与刀柄法兰端面完全贴合，避免高速旋转时出现端面跳动超差的问题，其安装定位基准与常规BT、CAT系列刀柄的端面定位接口完全兼容，无需额外定制转接配件即可直接装夹使用。刀体周向均匀分布6个刀位，每个刀位采用楔块压紧式结构固定硬质合金可转位刀片，刀片的安装角度经过精确计算，主偏角设置为90度，既可以完成纯端面的铣削加工，也能在走刀过程中兼顾零件相邻垂直侧壁的台阶加工，减少工序切换的辅助时间。刀体上每个刀位旁都设计了排屑缺口，缺口的圆弧过渡面经过优化，可引导铣削过程中产生的切屑沿径向向外排出，避免切屑缠绕在刀体与主轴连接部位，同时也能减少切屑二次刮伤已加工表面的概率。

　　刀体内部做了轻量化的空腔设计，在保证整体结构刚性的前提下降低了刀体自重，减少主轴高速旋转时的动平衡负载，刀盘最高适配转速可满足常规端面铣削的线速度要求，加工钢件时线速度可控制在120-180m/min区间，加工铝合金件时可提升至300m/min以上。刀片的轴向位置可通过刀位上的微调螺钉进行调整，能够将所有刀片的端面跳动控制在0.02mm以内，保证加工后平面的表面粗糙度与平面度要求，当刀片切削刃出现磨损后，只需松开压紧楔块将刀片转位或更换新刀片即可继续作业，无需重新对刀，大幅缩短了刀具换型调整的辅助时间。

　　刀体的刃口突出高度经过严格校核，在最大切削深度5mm的工况下，刀体本体不会与工件已加工表面发生刮蹭，同时刀齿的分布采用不等分齿距设计，可有效降低铣削过程中的共振问题，减少加工表面的振纹产生，提升加工稳定性。在实际加工场景中，这款刀盘尤其适合长宽尺寸在500mm以内的中小型零件端面加工，相比焊接式端面铣刀，可转位结构的刀盘维护成本更低，刀片更换便捷，不需要专业的磨刀设备即可完成刀具维护，适合批量生产车间的日常加工使用。

　　设计过程中针对刀体的受力情况做了结构优化，每个刀位的支撑部位都做了加厚处理，能够承受大进给铣削时的切削冲击力，避免刀齿部位出现崩裂变形，中心安装孔的周围设置了定位止口，与刀柄配合时可保证同轴度误差控制在0.01mm以内，减少高速旋转时的离心力偏移问题。刀盘的整体高度经过紧凑化设计，装夹后刀具悬伸长度更短，在长行程大进给铣削时刚性更好，不易出现让刀现象，能够保证加工面的尺寸一致性。排屑槽的开口角度设置为35度，既可以保证切屑顺利排出，也不会过度削弱刀体的结构强度，在干式切削或者微量润滑切削的工况下，切屑也不会在排屑槽内堆积。每个刀片的压紧楔块都采用高强度合金钢制作，表面经过淬火处理，锁紧时的压紧力均匀分布在刀片侧面，可避免刀片装夹时出现受力碎裂的问题，同时楔块上设置了拆卸缺口，更换刀片时用标准扳手即可快速撬开楔块，不需要额外的专用拆卸工具。
