便携式木工开槽修边手动铣床结构设计

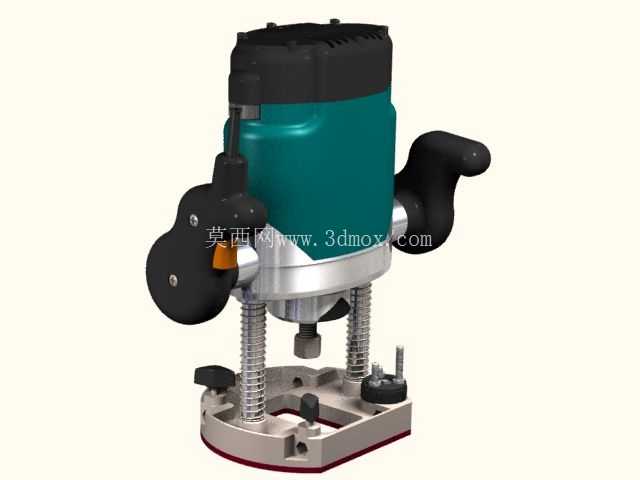

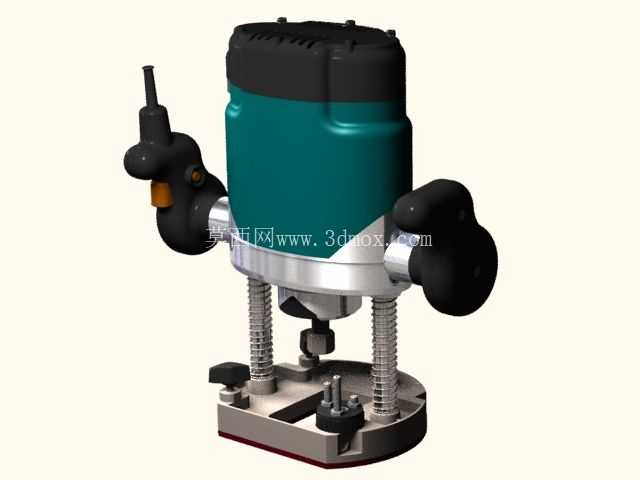

这款手动铣床主要面向现场木工加工作业场景，区别于固定式工业铣床的大体积安装要求，设备采用双手持握的对称式握把布局，作业时可直接将底座贴合在待加工木料表面，无需额外搭建工装夹具，适配家装现场木作修边、板材开槽、榫头加工、浮雕轮廓铣削等灵活作业需求，尤其适合装修现场、小型木工坊、定制家具上门安装这类无法布置大型固定式铣削设备的场景，作业人员可通过双手控制进给方向与下压力度，灵活调整铣削深度与走刀路径，完成固定式设备难以覆盖的异形面、边角位加工工序。

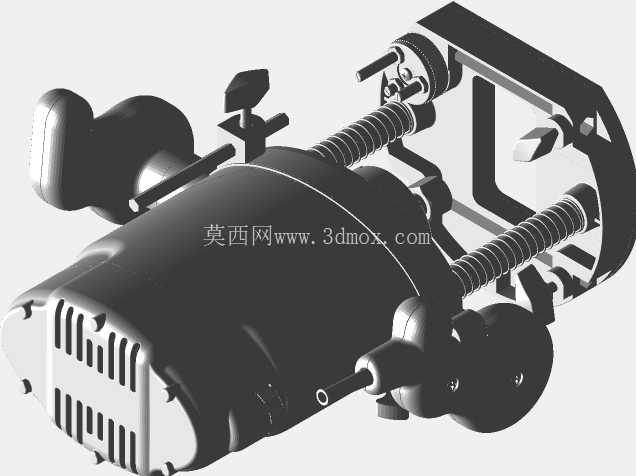

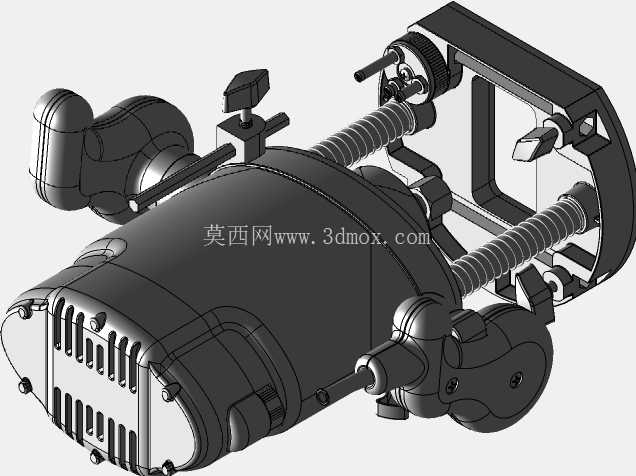

从功能结构来看，设备核心由动力单元、升降导向机构、铣刀装夹部、操作握把、底座定位组件五部分构成。动力单元采用立式布局，上部为电机散热壳体，表面设置多道纵向散热筋，可在连续高负载铣削作业时快速导出电机工作产生的热量，避免长时间作业导致的电机过热退磁问题；动力输出端连接铣刀装夹夹头，可适配不同柄径的木工铣刀，满足开槽、修边、倒角、仿形铣等不同工艺的刀具换装需求。升降导向部分采用双圆柱导柱配合复位弹簧的结构，导柱表面做硬化抛光处理，降低下压进给时的摩擦阻力，复位弹簧可在作业人员松开下压力度时自动将动力单元抬升复位，避免铣刀持续接触木料造成过切，同时双导柱的平行度公差控制在0.02mm以内，保证下压过程中铣刀始终垂直于底座基准面，不会出现偏摆导致的铣削面倾斜、槽位尺寸超差问题。

两侧的操作握把采用人体工学弧形设计，握把表面做防滑纹理处理，作业时双手握持可稳定控制设备姿态，左侧握把集成了启停开关与锁定按钮，开关位置刚好处于拇指自然触碰的范围，作业过程中无需大幅移动手部即可完成设备启停操作，锁定按钮可在连续作业时锁定开关状态，降低长时间握持按压的手部疲劳。底座部分采用方形平面基准结构，底部边缘设置可拆卸的透明防护挡板，既可以阻挡铣削过程中飞溅的木屑，避免碎屑飞溅伤人，又不会遮挡作业人员的视线，方便实时观察铣刀与加工标线的对位情况；底座上还设置了深度调节锁紧旋钮，可根据加工需求预设最大铣削深度，锁紧后下压行程被固定，避免作业过程中下压力度不均导致的深度不一致问题，保证批量加工时的槽深、台阶尺寸统一。

设计过程中重点平衡了设备重量与结构刚性的矛盾，动力壳体采用轻质铝合金压铸成型，在保证壳体结构强度、支撑电机与导柱组件不发生形变的前提下，尽可能降低设备整体重量，单手握持重量控制在合理区间，降低长时间手持作业的劳动强度；导柱与底座的连接部位采用加厚安装座，避免下压受力时连接部位出现应力集中导致的断裂问题，铣刀装夹部位采用高精度弹性夹头，装夹后铣刀的径向跳动量控制在0.01mm以内，保证铣削面的光滑度，减少后续打磨工序的工作量。

从安装边界与适配场景来看，设备底座的接触面积经过优化，在宽度较窄的木料边部作业时也能保持稳定支撑，不会出现侧翻问题；导柱的最大行程覆盖常规木工铣削的深度需求，可满足从0到最大行程范围内的任意深度调节，适配不同厚度板材的加工要求。设备的重心经过调校，整体重心落在底座中心位置，双手握持时不会出现单侧偏重的问题，走刀过程中更容易控制进给方向，减少新手操作时的跑偏概率。在实际使用中，这款手动铣床既可以配合直线导规完成长直槽的高精度铣削，也可以徒手操作完成异形轮廓、曲线修边的灵活加工，更换不同类型的铣刀后，还可完成门板雕花、锁孔开槽、封边条修齐、45度倒角等多种木工作业，是现场木工作业中通用性极强的手持铣削设备。结构设计上充分考虑了日常维护的便捷性，碳刷位置设置了可拆卸的检修盖，无需拆解整个壳体即可完成碳刷更换，降低设备后期维护的成本与难度；散热风道采用直吹式设计，电机产生的热量可顺着散热筋快速排出，木屑不易在散热通道内堆积，减少日常清理的工作量。
