CNC机床用高精度数字化接触式测头结构

在数控加工车间的日常生产流程里，这类接触式数字化探头是机台精度校准、工件坐标找正环节离不开的核心功能部件，很多操机师傅习惯叫它3D寻边器或者接触式测头，本质上是靠触发式信号反馈来完成机台坐标系与工件实际位置的匹配，替代了过去靠百分表打表、试切对刀的传统操作，能把单批次工件装夹找正的时间压缩七成以上，尤其适合多品种小批量的精密加工场景。

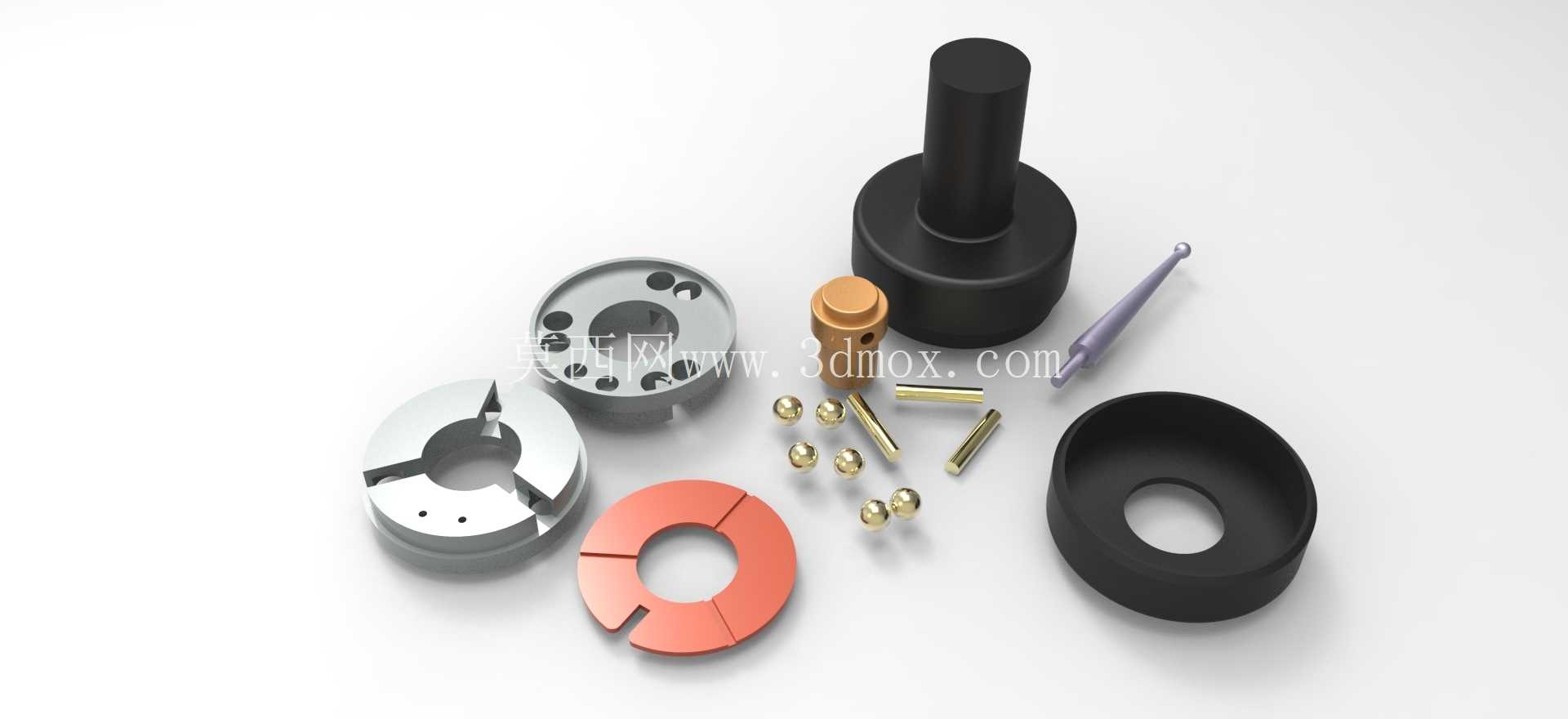

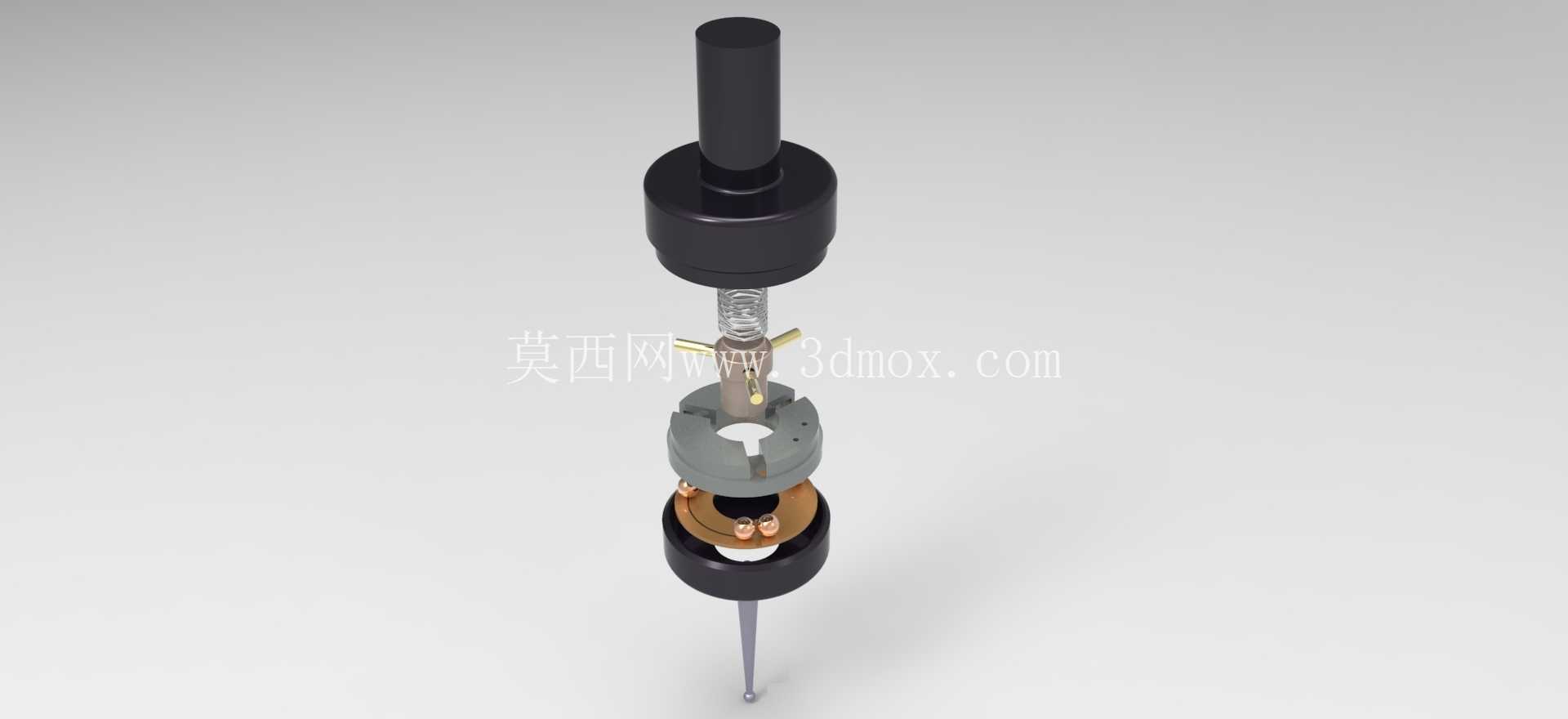

从结构设计逻辑来看，这款测头的核心触发单元采用了三点均布的钢球定位结构，三个镀金的接触销沿圆周120度均匀排布，每根接触销端部对应一颗高精度钢球，平时靠内部的预紧弹簧把测头芯轴压在三个钢球形成的定位副上，保持稳定的机械零位。当测头端部的红宝石测针（图中红色端盖下方的延伸结构）接触到工件表面时，只要任意方向的接触力超过预紧弹簧的设定阈值，芯轴就会产生微小偏移，触发内部的通断信号，把接触瞬间的机床坐标值传输给数控系统，完成点位采集。这种三点式定位结构的优势在于各向触发精度一致性好，X、Y、Z三个方向的触发重复精度可以控制在1微米以内，不会因为接触角度不同出现明显的精度偏差，比早期的两向式寻边器适用场景更广。

日常使用中，这类测头最常承担的工作分三类：首先是工件坐标系自动设定，也就是操机环节常说的分中，不管是毛坯料的四边分中、内孔中心找正，还是异形工件的基准边定位，只要让测头按照预设路径触碰工件的几个基准点位，系统就能自动计算出工件原点的坐标值，不用人工计算输入，能避免人工读数、计算带来的人为误差。其次是工件尺寸的在机检测，加工完关键尺寸后不用把工件拆下来送到三坐标测量室，直接用测头在机床上采集关键点位的坐标，就能快速判断尺寸是否在公差范围内，减少二次装夹的找正时间，尤其适合大型模具、精密结构件的加工过程检测。第三是机台自身的精度校准，比如定期检测机床的反向间隙、丝杠热伸长量、主轴跳动误差，都可以通过测头配合标准球或者标准量块完成数据采集，给机床的误差补偿提供准确的依据。

从安装边界来看，这类测头的主体外壳采用圆柱形结构，外径通常和普通刀柄的直径匹配，可以直接装在BT30、BT40、BT50等标准刀柄里，和普通刀具一样放在机床刀库中，需要的时候通过自动换刀程序调用，不用人工拆装。测头的整体长度控制在标准刀具的长度范围内，不会超出机床的Z轴行程边界，安装时只要保证测头轴线和主轴轴线的同轴度在0.02毫米以内，就能保证检测精度。图中展示的内部结构里，红色的端盖是测头的防护盖，下方的绝缘衬套用来隔离触发信号回路，避免和机床主轴导通产生信号干扰，外圈的黑色壳体是不锈钢材质，做了发黑防锈处理，能抵御加工现场的切削液、切屑冲刷，内部的密封结构可以达到IP67的防护等级，正常喷淋切削液不会影响内部电路和机械结构的正常工作。

设计这类测头的时候，最核心的考量是触发力的一致性和长期使用的精度保持性。三个接触销的位置度公差要控制在0.005毫米以内，钢球的圆度公差不超过0.1微米，预紧弹簧的弹力要经过严格筛选，保证每个方向的触发力都在0.5N到1N之间，触发力太大会划伤工件表面，尤其是铝件、铜件这类软金属工件，触发力过大容易在工件表面留下压痕，影响表面质量；触发力太小则容易因为机床振动、切削液冲击产生误触发信号，导致检测数据出错。另外测头的过行程保护结构也很关键，当测针移动超过额定行程时，内部的安全结构会让芯轴和接触销脱离硬接触，避免撞坏内部的定位结构，毕竟车间里偶尔会出现程序编写错误导致测头快速撞向工件的情况，过行程保护能大幅降低测头的损坏概率，减少维护成本。

在实际加工场景里，这类测头的应用能大幅提升复杂零件的加工合格率，比如带多个型腔的模具加工，每个型腔的位置度要求很高，如果靠人工找正，每个工件的找正时间可能要十几分钟，而且不同操作人员的找正精度差异很大，用测头自动找正的话，整个过程不到两分钟，而且精度一致性非常好，批量加工的尺寸散差可以控制在0.01毫米以内。还有五轴加工中心上使用的测头，还可以完成复杂曲面的点位采集，配合数字化软件实现工件的逆向建模，也就是常说的在机扫描功能，对于修复磨损的模具、仿制样件这类工作非常实用，不用把工件拆下来搬到固定式三坐标测量机上，减少了工件周转的时间，也避免了二次装夹带来的定位误差。

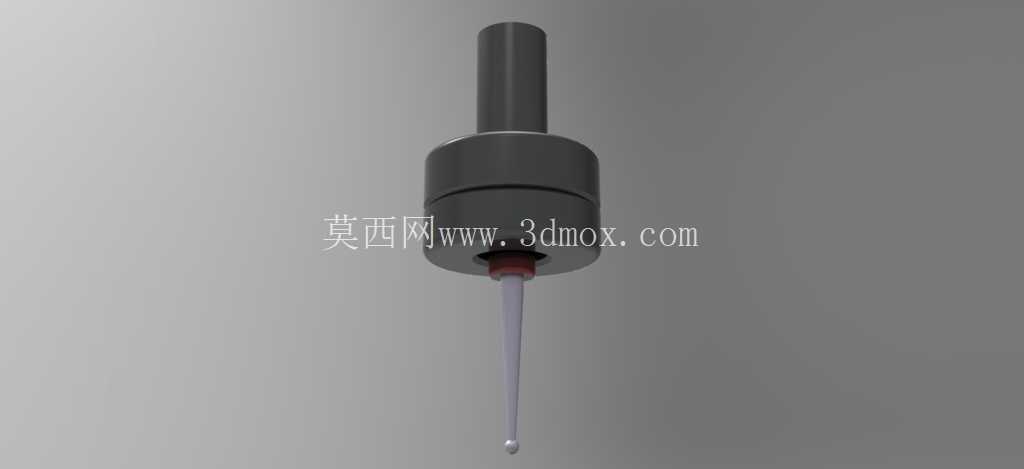

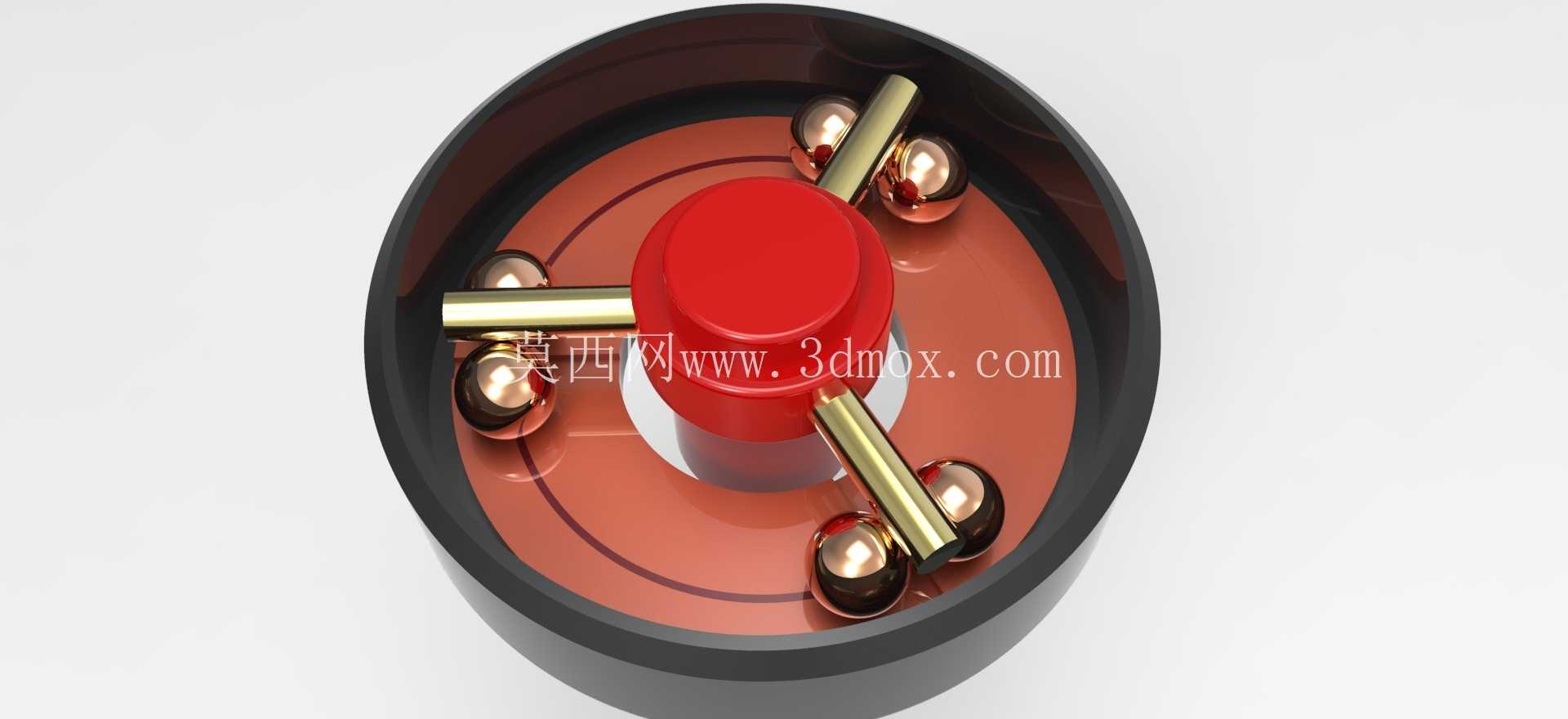

从结构细节来看，图中三个接触销采用镀金处理是为了降低接触电阻，保证触发信号的稳定性，长期使用也不会因为氧化出现接触不良的问题；接触销端部的钢球采用硬质合金材质，硬度达到HRA90以上，和芯轴反复接触也不会出现磨损凹坑，能保证长期使用的精度保持性；内部的信号传输采用无线传输方式，没有线缆拖拽，不会和机床的其他部件产生干涉，换刀的时候和普通刀具一样顺畅，不需要额外的接线操作。测头的供电采用内置可充电电池，一次充电可以连续工作上百小时，不用频繁更换电池，日常维护只需要定期擦拭测针上的切屑和切削液残留，检查测针有没有弯曲变形即可，维护成本非常低。

很多刚接触数控加工的操作人员容易把这类测头和普通的机械式寻边器混淆，实际上两者的精度等级和功能差异很大，机械式寻边器靠偏心摆动来判断接触位置，受主轴转速、操作人员手感影响很大，重复精度通常在0.01毫米左右，只能完成简单的分中操作；而这类数字化接触式测头靠电信号触发，不受主轴转速和操作人员手感影响，重复精度可以达到亚微米级，还能完成自动检测、精度补偿、曲面扫描等复杂功能，是精密数控加工必不可少的配套功能部件，尤其是在模具制造、航空航天精密零件加工、汽车零部件批量加工这类对精度要求很高的行业，几乎每台高精度加工中心都会配备这类测头。
