摩托车维修展示用起停支架结构设计

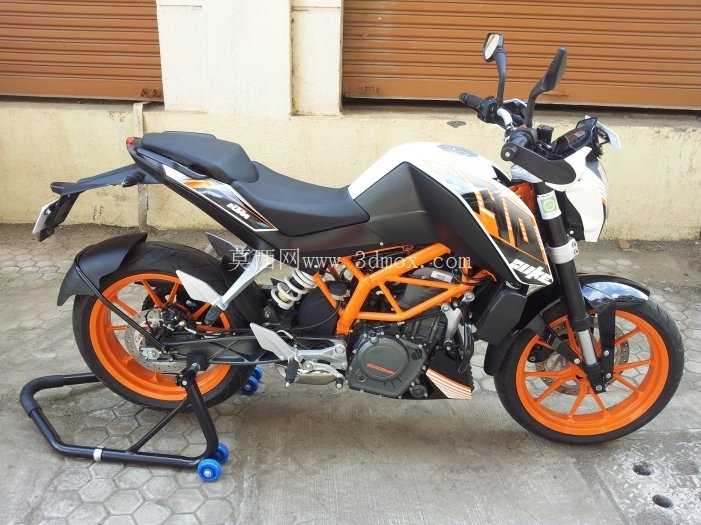

　　该支撑装置主要面向大排量街车类两轮机动车的静态展示、维保作业场景设计，日常使用中可独立完成车辆的直立固定，无需依赖侧撑或大撑的原车结构适配，尤其适配无原厂大撑配置的运动型摩托车型。从功能实现逻辑来看，装置采用后轮单侧抬升的支撑方案，通过U型承托臂卡入后轮摇臂的指定受力位置，利用杠杆原理将车辆后轮抬离地面3-5cm，既可以保证车辆直立状态的稳定性，避免侧翻风险，也能满足后轮转动、链条调校、轮胎更换等维保操作的空间需求，同时在门店静态展示场景下，可让车辆保持直立姿态，完整呈现整车侧面的造型线条，相比侧撑倾斜停放的展示效果更具视觉完整性。

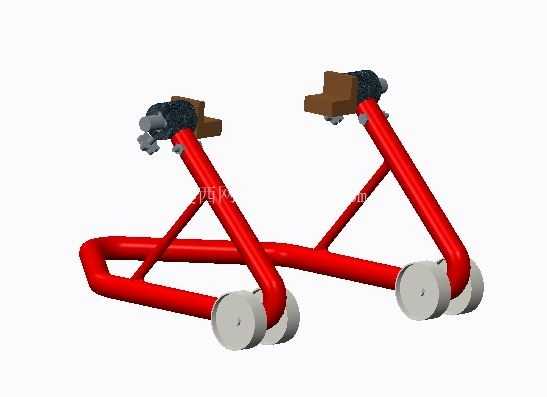

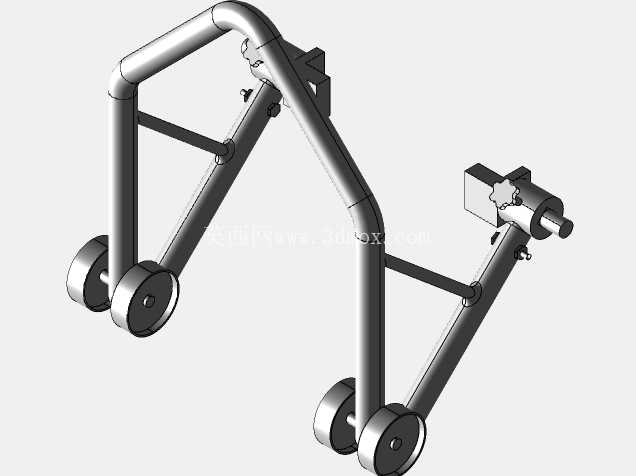

　　结构设计层面，主体框架采用圆管弯折焊接成型，管材选型兼顾结构强度与整体重量控制，弯折处做圆弧过渡处理避免应力集中，所有焊接位置做满焊后打磨平整，消除焊渣与尖锐边角，防止使用过程中刮蹭车辆漆面或对操作人员造成划伤。底部支撑端采用三点式接触布局，两个固定支撑脚位于框架后侧接触地面，前端配置两个万向脚轮，当支架完成车辆抬升后，可通过脚轮实现小范围的车辆位置挪动，无需额外人力抬车，适配展厅内车辆位置调整、维保工位切换的实际需求；脚轮采用硬质耐磨尼龙材质，既可以在水泥地面、瓷砖地面等常见展厅与车间地面顺畅滚动，也不会在地面留下难以清理的划痕，同时脚轮配置自锁结构，当车辆停放到位后可锁定滚轮，避免车辆出现意外滑移。承托部位的设计充分考虑了不同车型摇臂的尺寸差异，承托头采用外包橡胶的金属结构，橡胶层厚度控制在8mm左右，既可以保证与金属摇臂接触时的摩擦力，防止支撑过程中出现滑脱，也能避免金属硬接触刮花摇臂表面的漆面或涂层；承托臂的长度经过多轮适配验证，抬升后车辆的重心恰好落在支架支撑三角形的中心区域，即使受到轻微的侧向触碰也不会出现侧倾，经实测可支撑整备质量200kg以内的各类街车、仿赛车型，适配范围覆盖市面主流的中大排量两轮摩托。

　　安装与使用边界方面，该支架无需对地面做预埋或固定处理，放置在平整硬质地面即可正常使用，整体展开后的占地长度约为75cm，宽度约为40cm，存放时可直立靠置在墙面，占用的仓储空间不足0.1立方米，适合摩托门店、维保车间、个人车库等多种场景使用。设计过程中针对日常使用的常见痛点做了针对性优化，比如框架的握持位置做了防滑纹理处理，操作人员踩下支架压杆时脚部有足够的踩踏接触面积，抬升操作仅需单人即可完成，无需额外辅助；所有金属表面做喷塑处理，耐油污、耐锈蚀，即使在维保车间经常接触机油、清洗剂的环境下，也能长期保持表面涂层完好，不会出现掉漆锈蚀的问题。

　　从实际使用反馈来看，该类支架相比传统的双侧起车架，单侧结构的重量更轻，单人即可完成搬运与操作，同时对车辆的适配性更强，不需要针对不同车型更换承托头，大部分采用钢管后摇臂的车型都可以直接使用；在展示场景下，支架的黑色喷塑表面不会抢夺车辆本身的视觉焦点，能让观众的注意力集中在摩托本身的造型设计上，同时稳定的直立状态也方便观众环绕车辆观察各个角度的细节。结构强度校核阶段，针对框架的受力薄弱点做了加厚处理，尤其是承托臂与主框架连接的转轴位置，采用实心钢轴配合耐磨衬套，长期使用也不会出现框量，抬升与降下的过程顺滑无卡顿，不会出现突然下落的安全隐患；脚轮的安装位置经过反复调整，保证挪动车辆时的转向灵活，不会出现卡滞或侧翻的情况。
