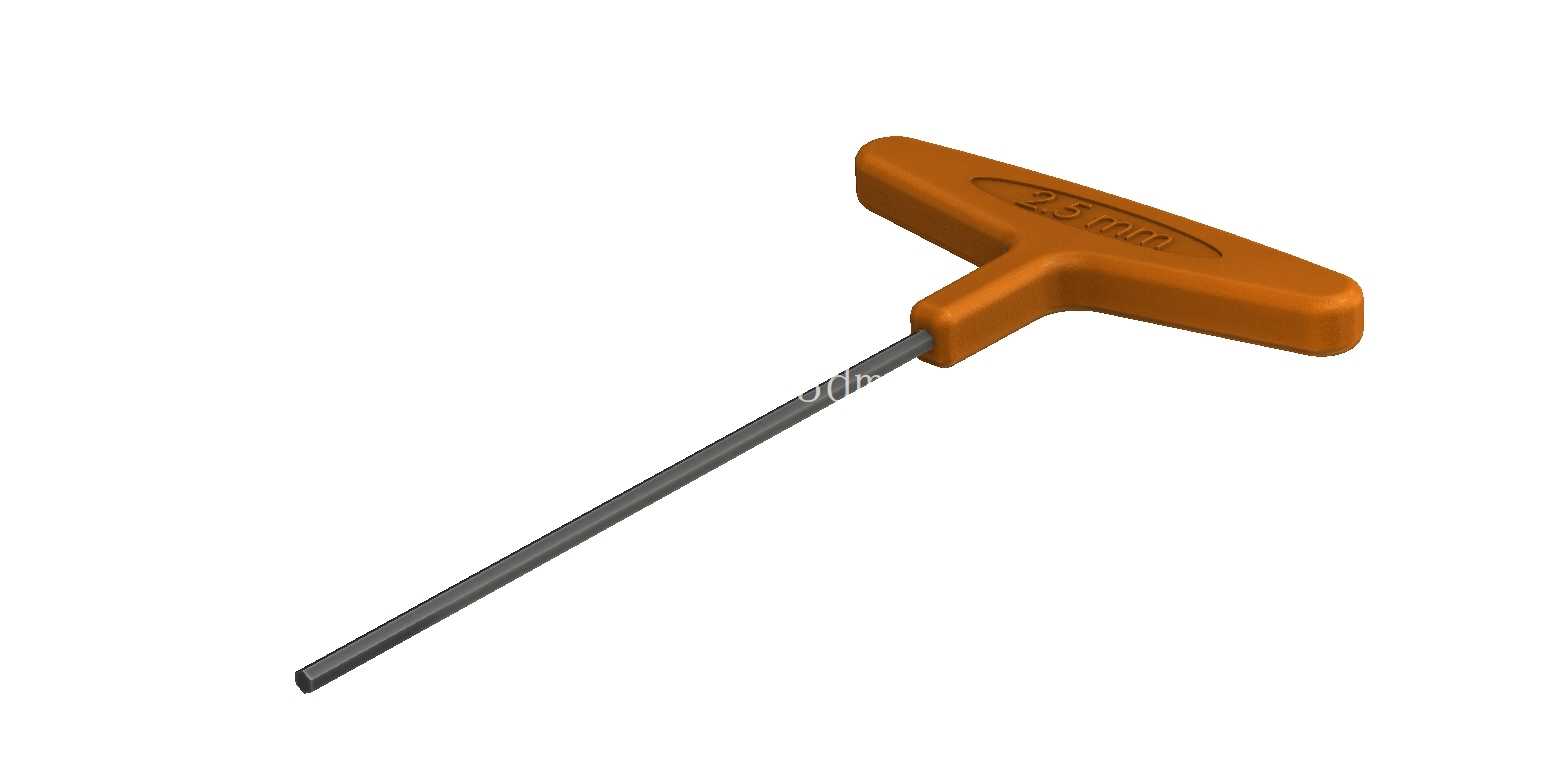

2.5mm规格T型柄内六角扳手结构模型

在精密机械装配、电子设备维保、小型模具拆装这类对拧紧力矩控制要求较高的作业场景里，小规格内六角扳手是一线装配人员随身携带的高频使用工具，这款2.5mm规格的T形手柄内六角扳手，正是针对狭小操作空间、需要稳定施加小力矩的工况设计的手动紧固工具。不同于常见的L型内六角扳手，T型结构的手柄设计首先解决了小规格扳手施力不便的痛点——常规L型扳手在拧动2.5mm规格的内六角螺丝时，要么因为短臂端长度不足难以施加稳定力矩，要么长臂端握持时容易打滑，甚至因为施力角度偏移导致螺丝内六角孔边缘崩损，而T型的横向手柄可以让操作人员用整只手掌包覆握持，施力方向与扳手杆身轴线保持同轴，既可以在螺丝初拧阶段通过横向手柄快速转动杆身提升装配效率，也能在螺丝终拧阶段通过掌心按压手柄顶端、手指扶稳横向握把的方式，精准控制施加的力矩，避免因为力矩过大拧断小规格螺丝或者损伤工件螺纹。

从结构设计的细节来看，这款扳手的金属杆身采用直杆式设计，工作端是标准的六角冲头，冲头的六个棱边做了微小的倒角处理，这个细节设计在实际使用中非常关键：没有倒角的内六角冲头在对准螺丝内孔时，很容易因为对位偏差刮伤螺丝孔口的镀层，甚至在拧动过程中因为接触面积不足出现滑牙，而经过倒角处理的冲头可以在对位时自然滑入螺丝内孔，保证冲头与螺丝内六角面完全贴合，让拧紧力矩均匀传递到螺丝上，减少工具和螺丝的损耗。杆身与塑料手柄的连接部位做了嵌件注塑的结构设计，金属杆身上端加工有滚花或者卡位凹槽，在注塑成型T型手柄时，塑料材质会完全包裹住杆身的卡位结构，避免长期使用后杆身与手柄之间出现相对转动，很多廉价的T型扳手就是因为省略了这个嵌件卡位结构，使用几次之后就会出现杆身在手柄里空转的问题，完全无法正常传递扭矩。

T型手柄本身的外形也做了贴合人手握持的弧度处理，横向握把的两端做了圆弧过渡，没有尖锐的棱角，长时间握持施力也不会硌手，手柄表面做了细微的磨砂纹理，即使手上沾有少量润滑油或者装配清洗剂，也能保持足够的摩擦力不会打滑。手柄顶面压制的规格标识，采用模内成型的方式制作，不会像印刷标识那样因为长期摩擦、接触油污而磨损消失，方便操作人员在工具盒里快速挑选对应规格的扳手，减少拿错工具的概率。

从实际使用的安装边界来看，这款扳手的杆身长度适配大部分沉头内六角螺丝的安装深度，针对常见的设备面板、小型模组安装场景，杆身可以深入到沉孔内部完成螺丝拧紧，不会因为杆身过短无法接触到沉孔底部的螺丝，也不会因为杆身过长在狭小空间内转动时磕碰周边的精密元器件。2.5mm的规格对应的是M3规格的内六角螺丝，这类螺丝广泛应用在3D打印机装配、无人机机架组装、小型自动化模组固定、精密模具配件锁紧等场景，这些场景的共同特点是螺丝拧紧力矩要求严格，操作空间往往比较局促，既不适合使用电动螺丝刀高速拧动（容易因为力矩过载拧断螺丝或者滑牙），也不适合使用L型扳手低效作业，这款T型扳手的结构刚好匹配这类场景的使用需求。

在建模逻辑上，这款模型还原了真实产品的装配关系：金属杆身与塑料手柄是两个独立的装配体，金属杆身的表面做了发黑处理的质感表现，还原了五金工具常见的防锈表面处理效果，塑料手柄的橙色外观也是工业级手动工具常用的识别色，在杂乱的工具堆里可以快速被找到。模型的尺寸比例完全参照实物的工程参数制作，杆身的直径、六角冲头的对边尺寸、T型手柄的长度和厚度都符合行业内同类产品的通用尺寸标准，可以直接用于工具收纳方案的设计模拟、装配工位的工具布局规划、或者作为装配操作培训的演示模型使用。在实际的结构设计工作中，这类手动工具的三维模型经常被用于装配工位的人机工程仿真，通过模拟操作人员握持扳手拧动螺丝的动作轨迹，验证产品结构设计是否预留了足够的工具操作空间，避免出现产品装配完成后，因为周边结构干涉导致扳手无法正常转动，需要重新修改模具的问题，这也是高精度工具模型在产品研发流程中的实际价值所在。
