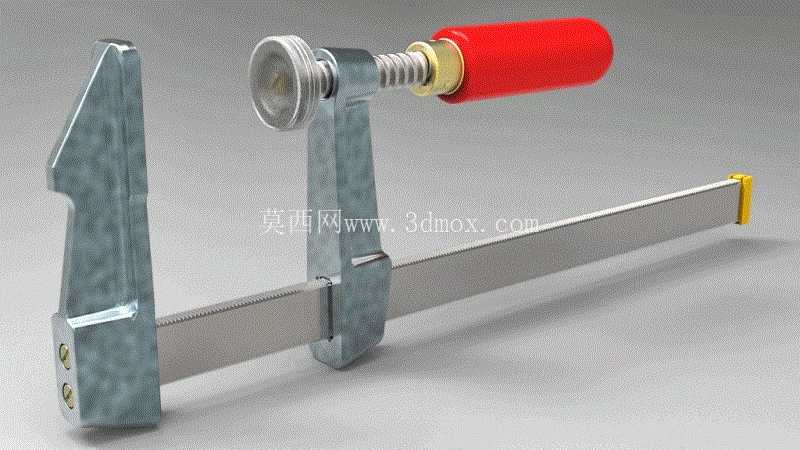

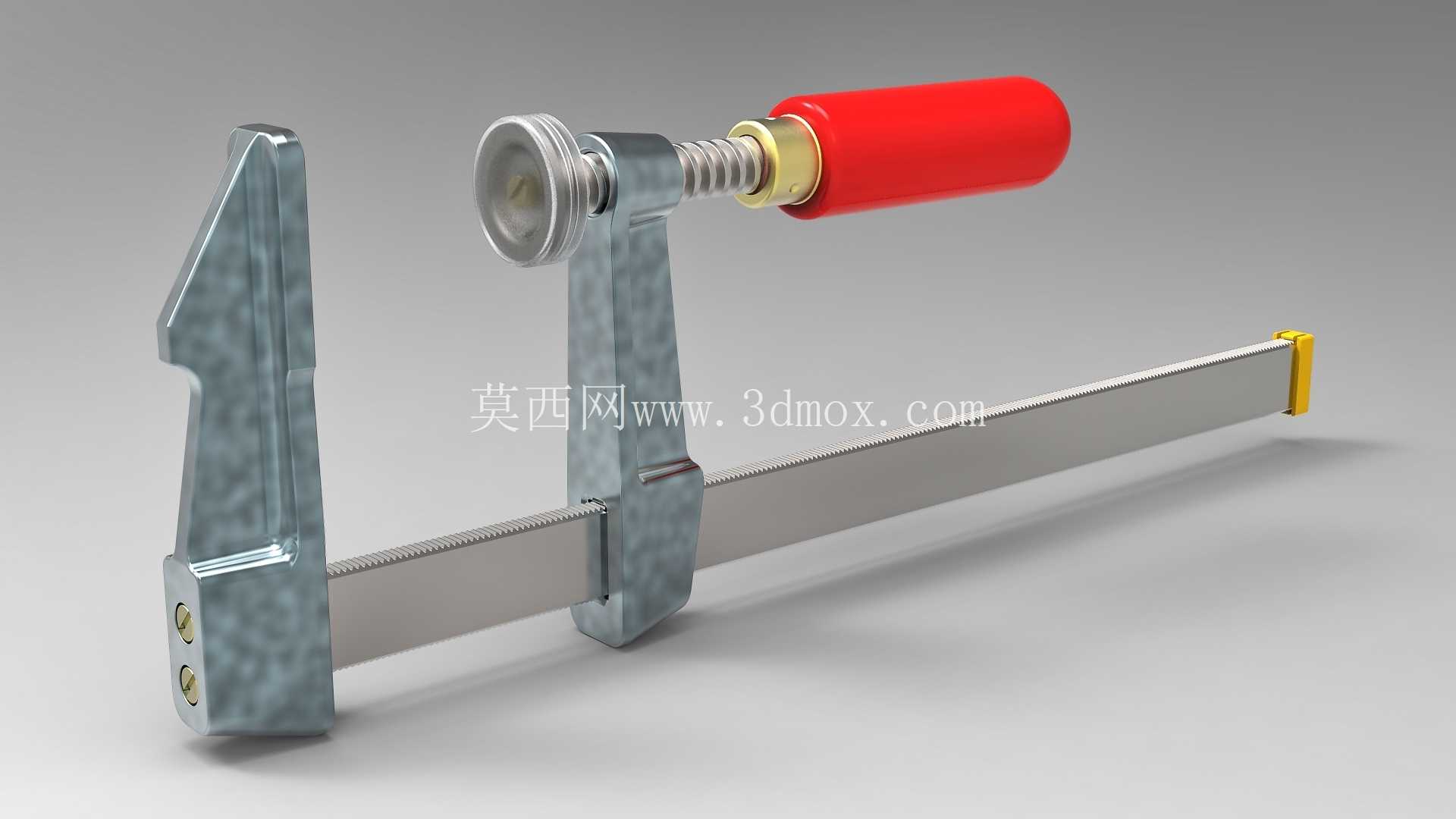

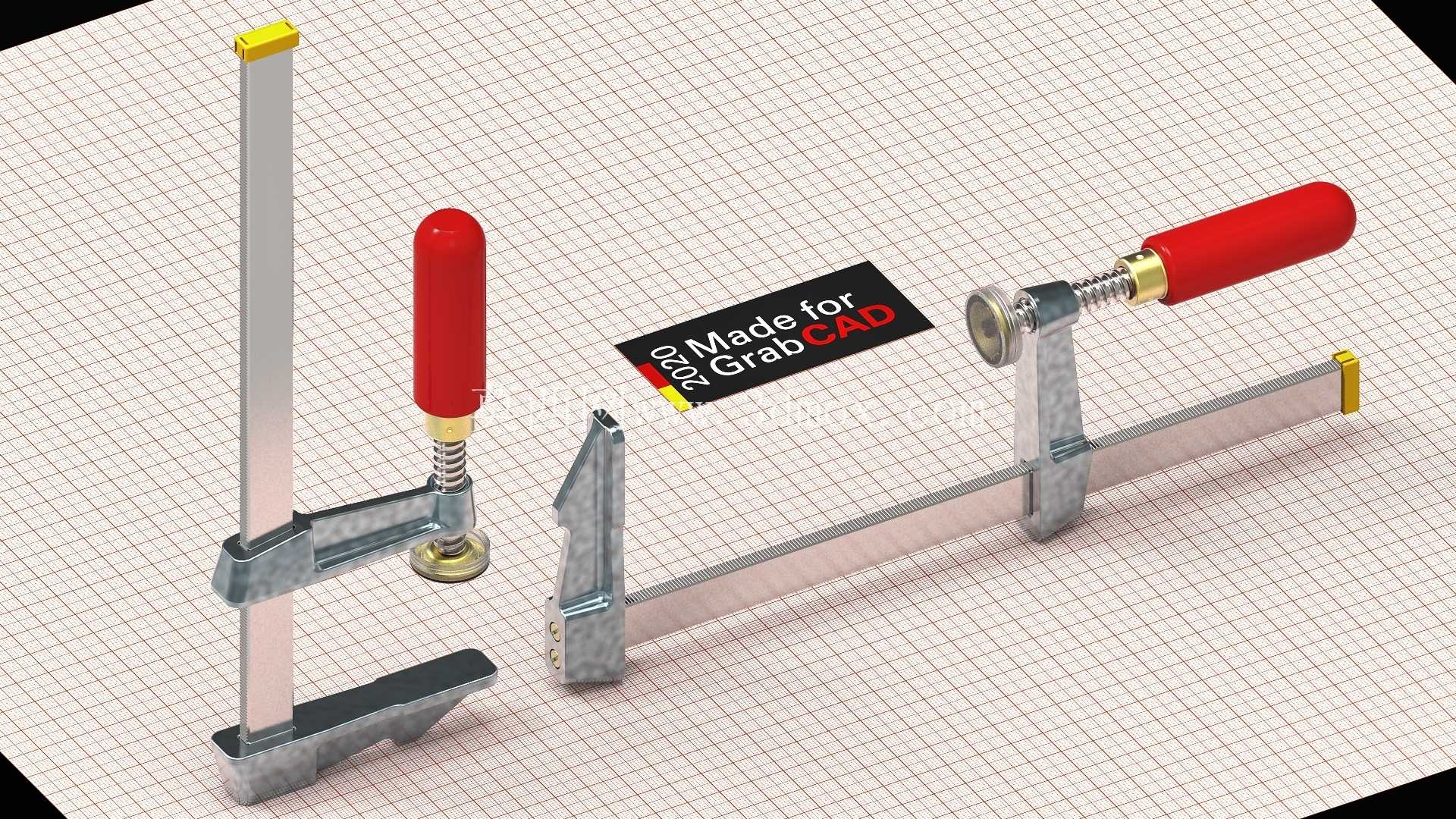

可换夹爪式重型F型螺纹夹紧工具

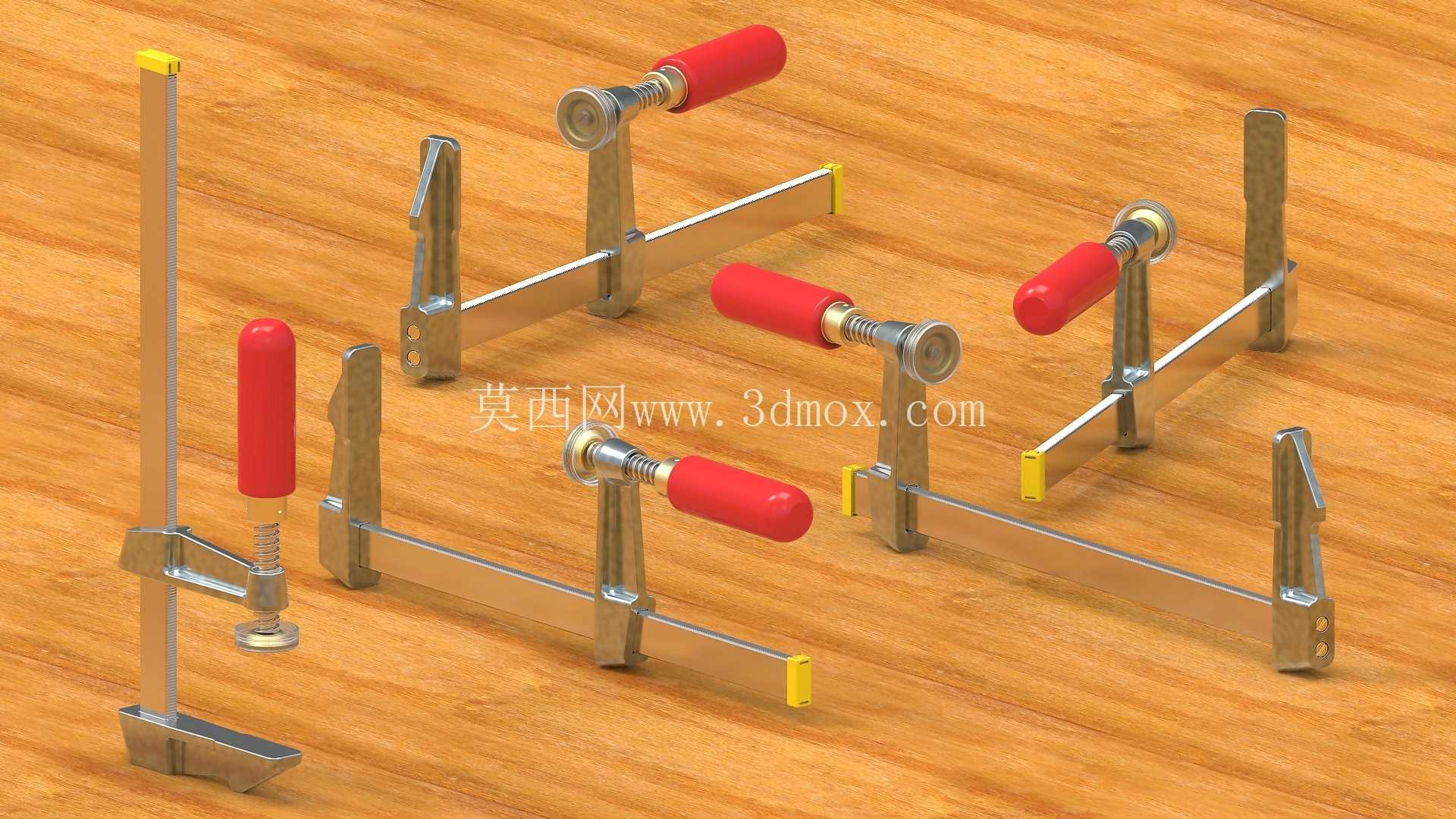

在机械加工、木工装配、金属构件焊接、模具组配等多类现场作业场景里，手动夹紧工具的适配性直接影响作业效率与装夹精度，这款带可更换夹爪的螺钉式F夹，就是针对多场景夹持需求开发的实用工装。日常车间里做小型焊件组对时，经常遇到不同厚度、不同表面材质的工件需要夹持，普通固定夹爪的F夹要么容易在软质工件表面留下压痕，要么对异形工件的贴合度不足，这款夹具备夹爪快换结构，可根据工件材质、外形更换对应接触端的夹爪，比如夹持抛光面金属件时换尼龙垫夹爪，夹持粗糙铸件时换带齿的防滑金属夹爪，不用额外准备多套不同规格夹具就能覆盖多数常规装夹需求。

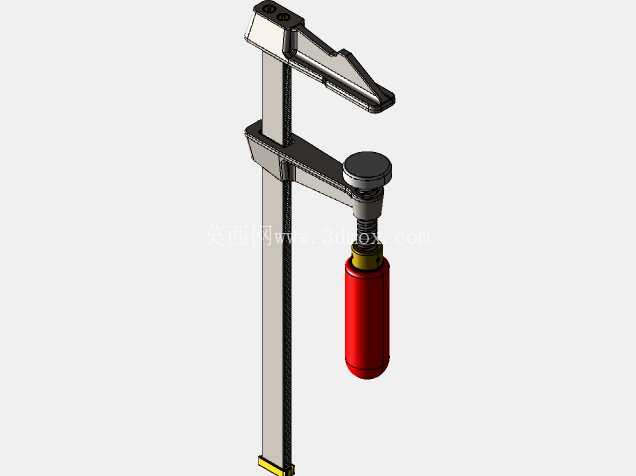

从功能实现逻辑来看，这款夹具采用梯形螺纹传动作为施力核心，Tr9×3规格的梯形螺纹具备自锁特性，夹紧后不会因为作业过程中的振动出现松脱，相比普通三角螺纹的夹具，梯形螺纹的牙型强度更高，能承受更大的夹紧力，长期反复使用也不容易出现滑牙问题。设计过程中针对螺纹配合做了专门的间隙优化，内螺纹与螺杆的配合间隙控制在合理范围，既保证螺杆转动顺畅不卡滞，又避免间隙过大导致夹紧时夹头晃动偏移。夹身采用带齿的冷拉型钢作为导轨主体，固定夹爪与导轨采用刚性铆接固定，活动夹爪通过内部的卡位结构与导轨齿面啮合，调整夹持开口时可以沿导轨快速滑动到接近工件的位置，再转动手柄通过螺纹传动施加夹紧力，相比全螺纹调节的夹具，大开口调整的效率能提升数倍，不用反复旋转手柄走完整个行程。

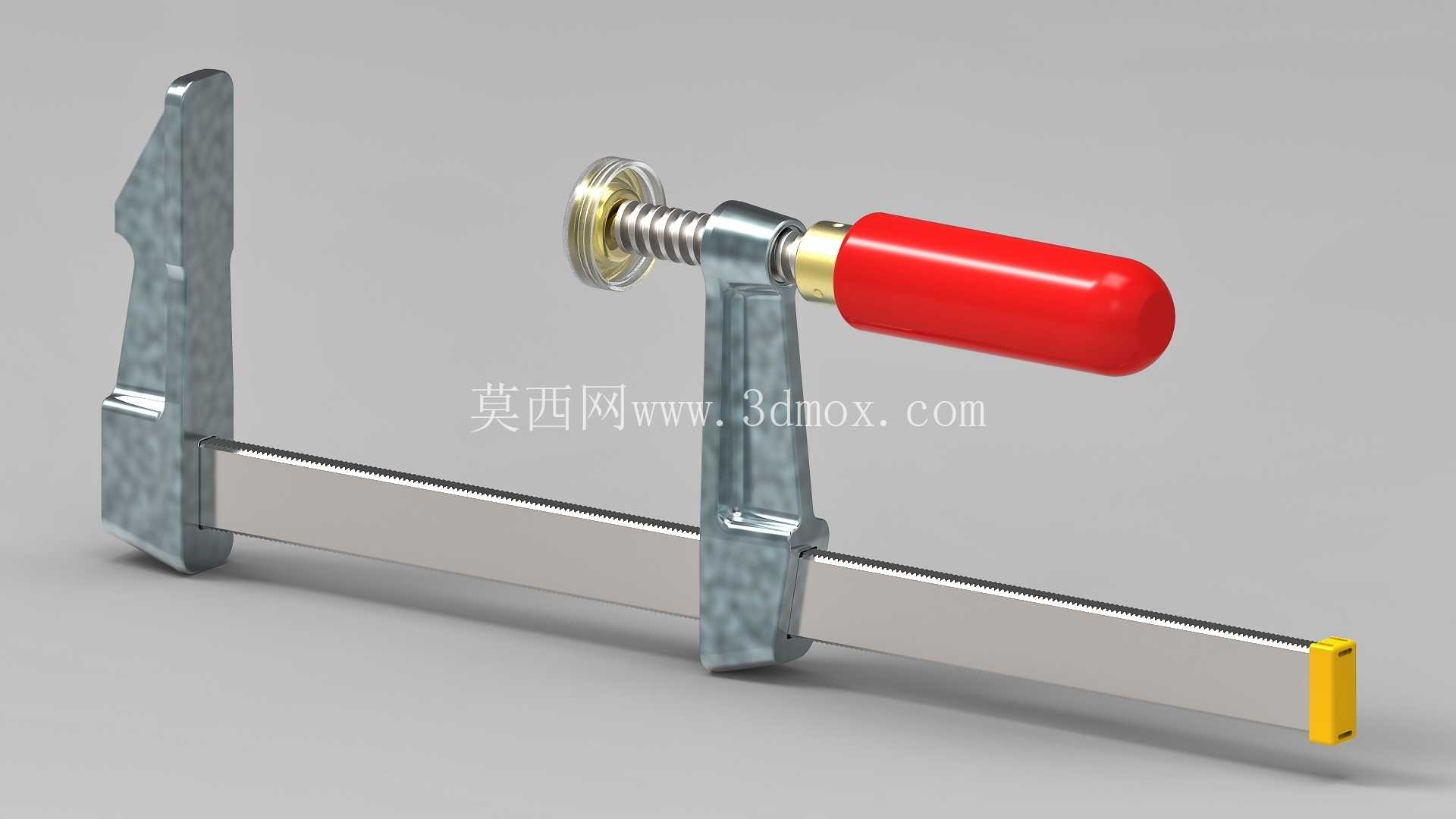

手柄部分采用绝缘防滑的包覆设计，冬季低温环境下操作不会冻手，表面沾有少量切削液、木屑时也能保持足够的摩擦力，转动施力时不容易打滑。导轨末端的黄色限位挡块可以防止活动夹爪从导轨端部滑出，日常收纳或携带时不会出现零件散落的问题。固定夹爪的端部做了加厚处理，夹持过程中受力集中的位置不会因为长期受力出现变形开裂，夹爪与导轨的垂直精度控制在0.1mm以内，夹紧两个平行平面工件时能保证贴合面均匀受力，不会出现一端压紧一端翘起的问题。

从安装边界与尺寸适配来看，这款夹具的导轨长度覆盖常规夹持需求，最大开口距离可以满足多数中小型工件的装夹，喉深尺寸经过优化，既能保证足够的夹持深度，又不会因为喉深过大导致夹身受力时出现过大的弯曲变形。做小型零件粘接作业时，可以用它来固定粘接面保持压力直到胶水固化；做钣金件折弯校形时，它可以配合垫铁对局部变形位置施加矫正力；甚至在设备维修拆卸过盈配合零件时，也能临时作为辅助施压工具使用。

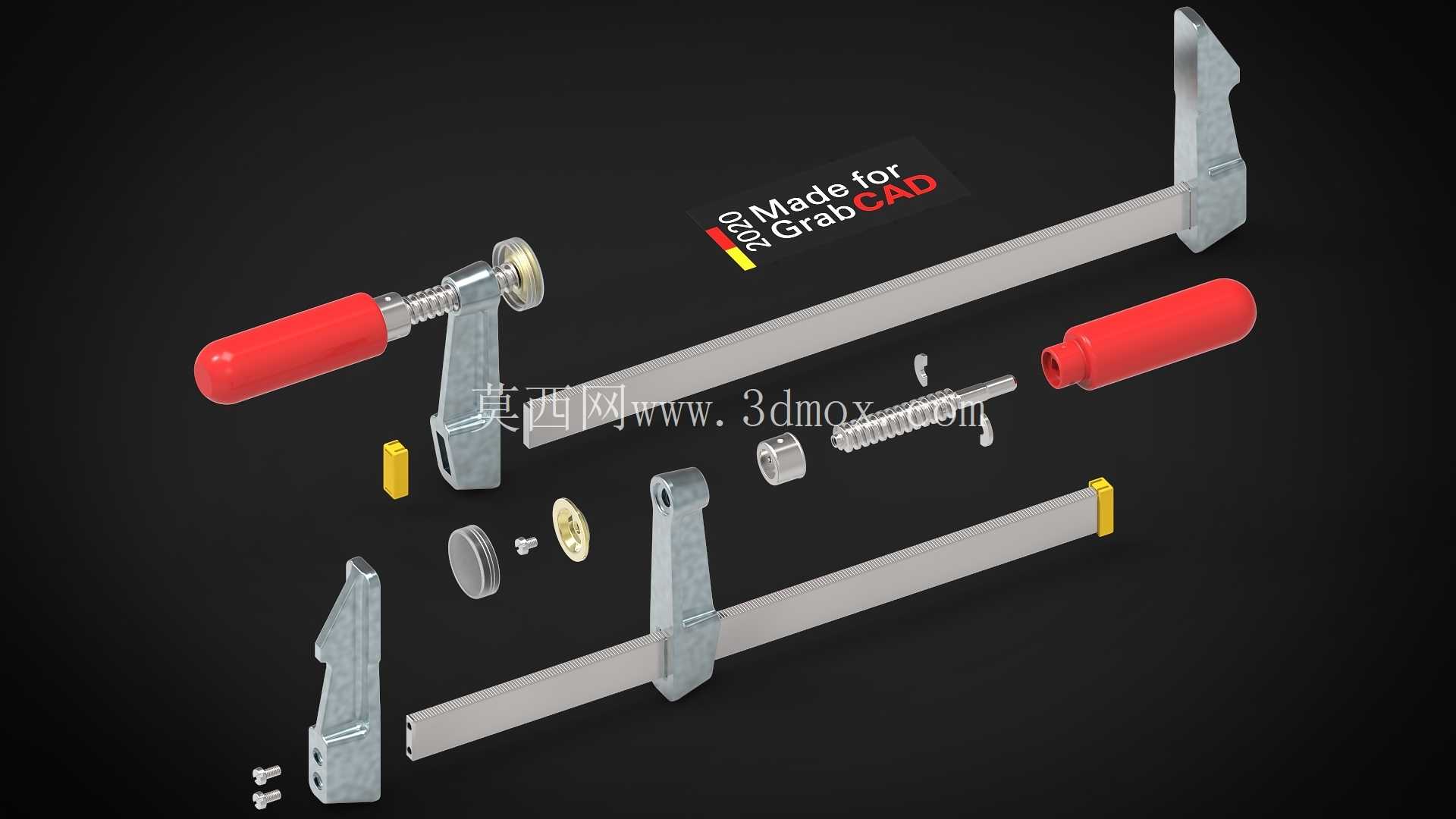

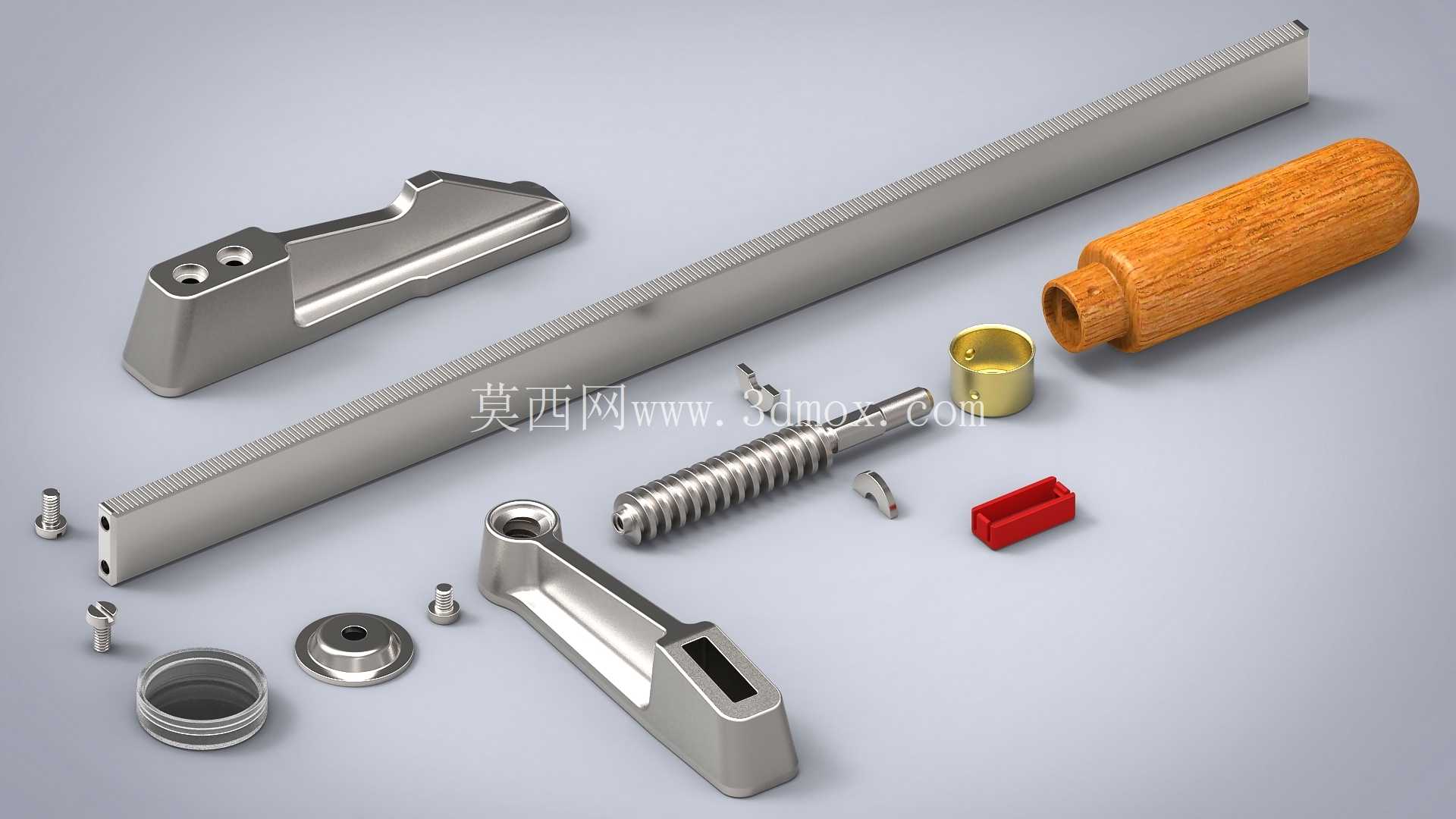

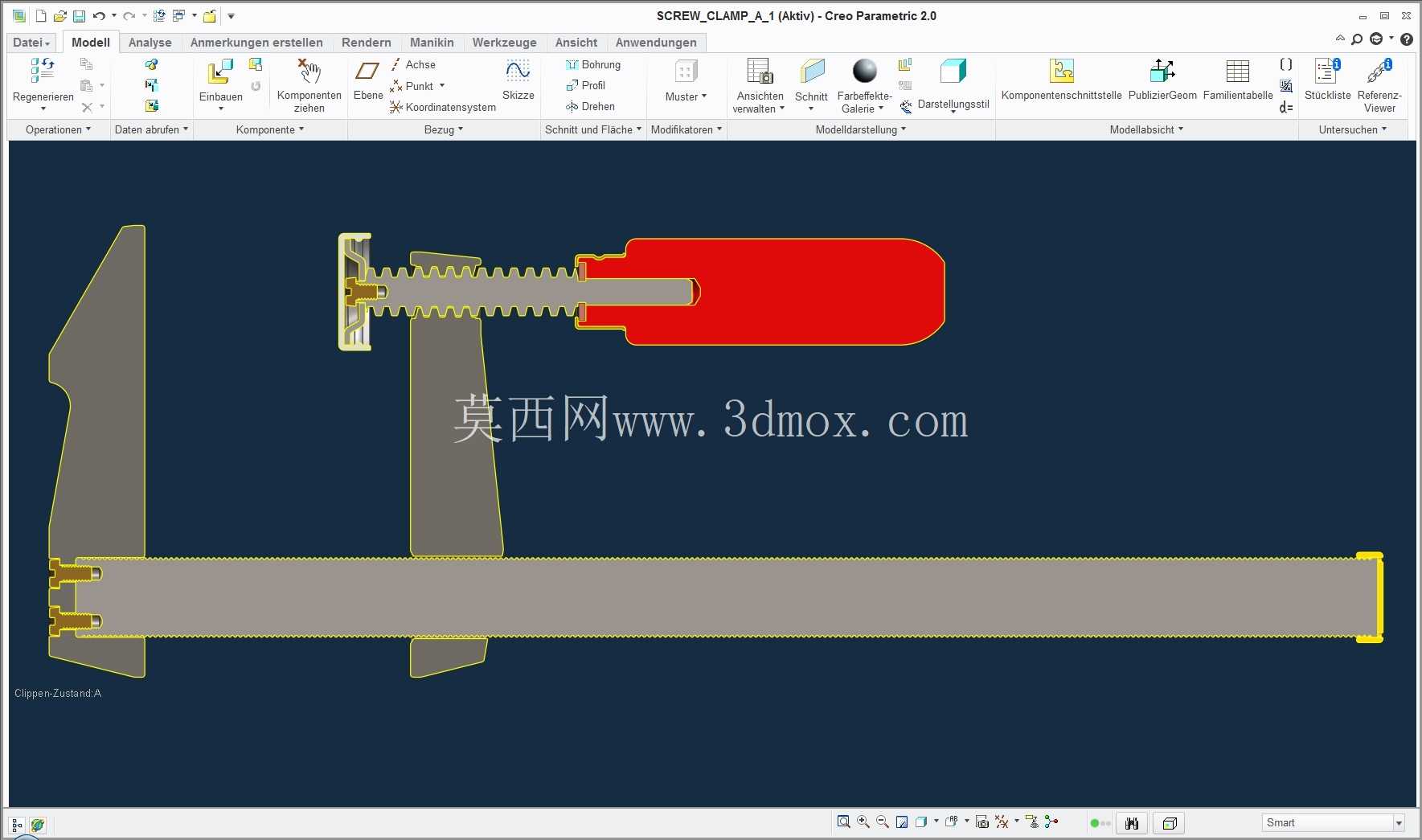

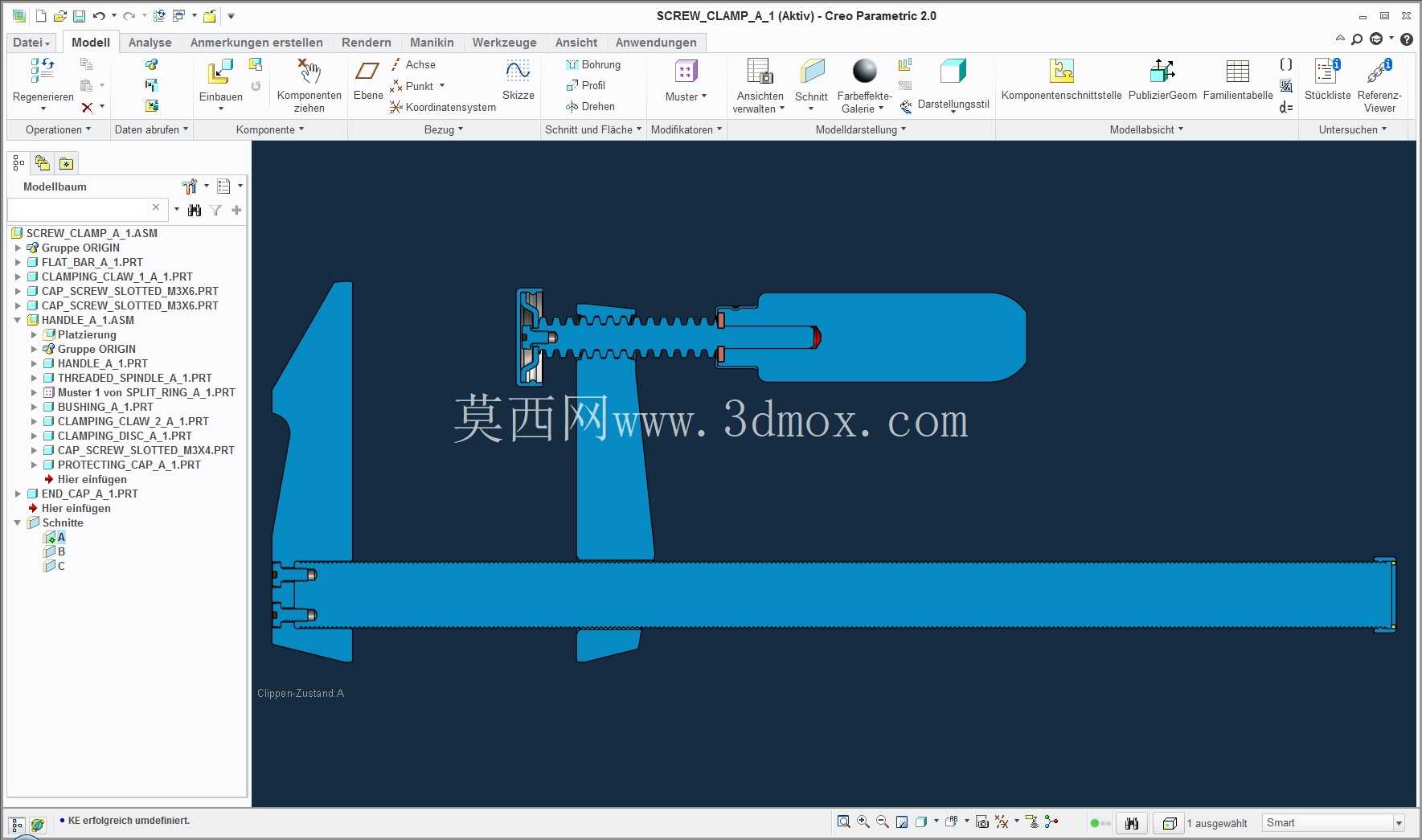

建模过程中所有公制外螺纹均采用理论值建模，公制内螺纹采用装配中常用的“剪切”建模方式，梯形螺纹副同样按照理论配合尺寸构建，模型的配合间隙完全按照实际加工装配公差设置，导入三维装配环境后可以直接做干涉检查、夹紧动作模拟，不用再额外调整螺纹配合的间隙参数。附带的螺纹计算表格可以直接用来校核不同夹紧力下的螺纹强度，对于需要二次改型、做专用夹具衍生设计的结构工程师来说，能省去不少基础建模与参数计算的时间。模型的所有棱角都做了符合实际加工的倒角处理，没有建模过程中常见的尖锐棱角、零厚度面等问题，用来做装配工装的运动仿真、车间作业指导书的三维示意图都能直接使用，不需要再做几何修复。
