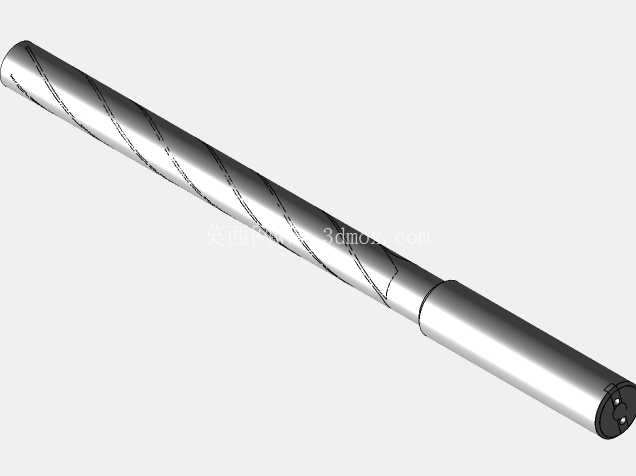

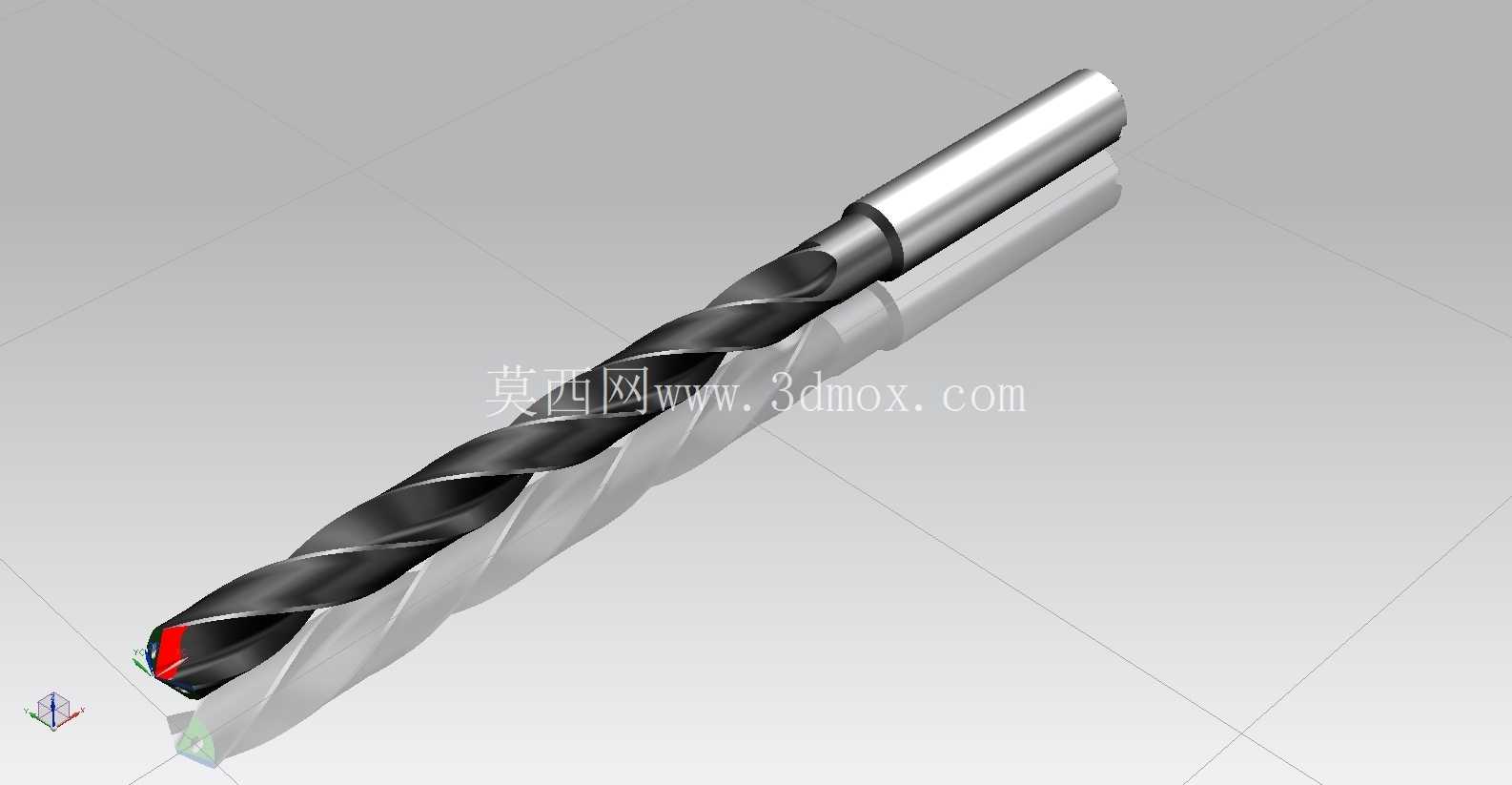

整体硬质合金通用加工麻花钻结构

这款整体硬质合金钻头的三维结构，完全围绕通用金属切削场景的实际加工需求搭建，日常在立式加工中心、数控车床、摇臂钻床等设备上都能适配使用，不管是普通碳钢、合金钢的常规钻孔，还是有色金属、部分硬质合金材料的小余量精加工作业，都能匹配对应的切削参数完成加工。从结构设计逻辑来看，整体采用硬质合金棒料一次成型的结构思路，没有传统焊接钻头的焊缝应力集中问题，刀体刚性比高速钢钻头提升40%以上，能承受更高的进给速度与切削转速，加工过程中不容易出现刀体弯折、崩刃的问题。

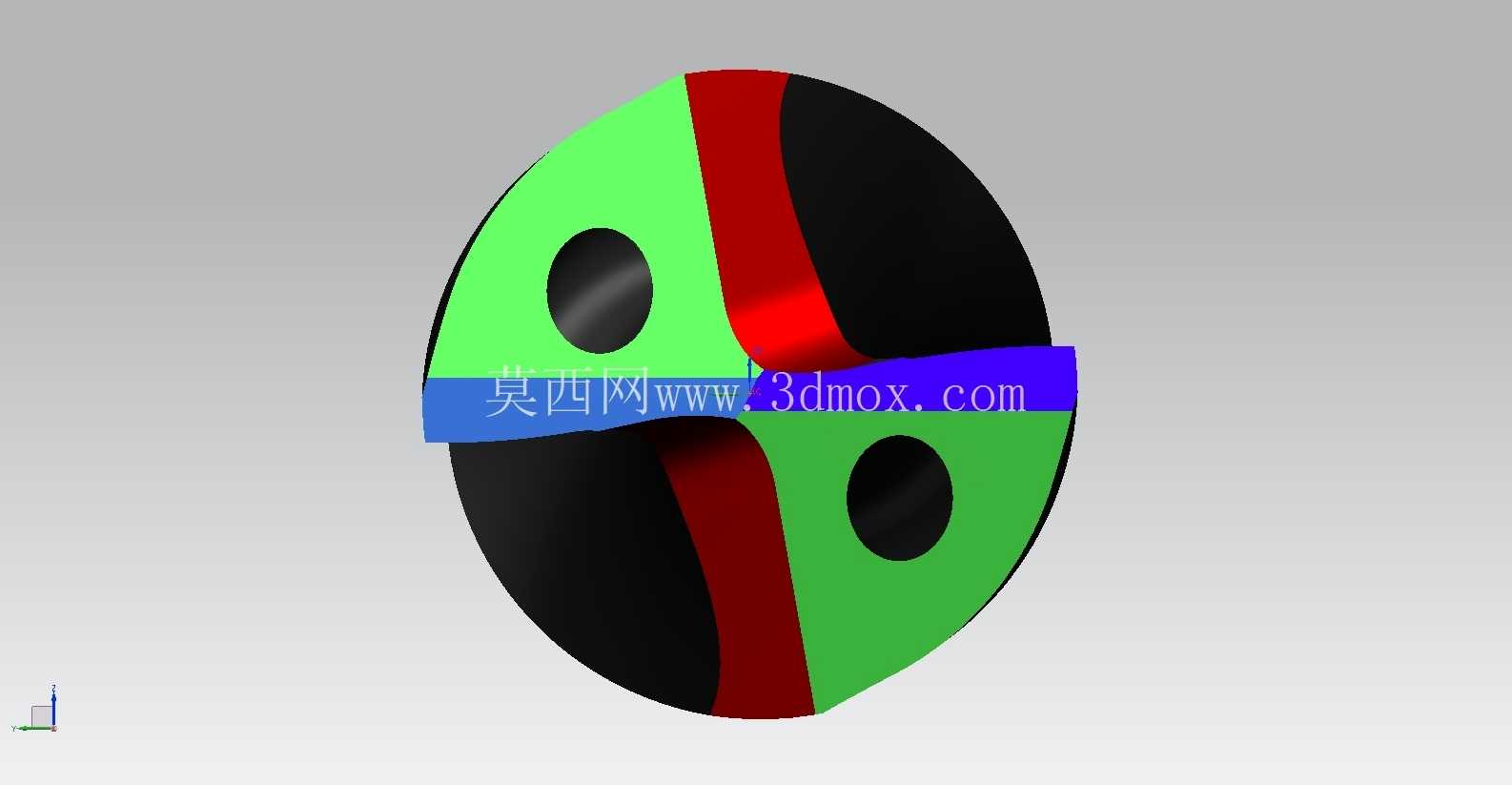

刀头部分的切削刃做了对称双主刃设计，横刃经过修磨处理，钻孔切入时的轴向阻力比普通未修磨钻头降低30%左右，定位精度更高，不会出现入钻偏移导致的孔位超差问题；排屑槽采用螺旋槽结构，螺旋角控制在30度标准区间，切屑能顺着螺旋槽顺畅排出，不会在孔内出现挤屑、刮伤已加工孔壁的情况，能有效保障孔壁的表面粗糙度。刀体的柄部采用直柄结构，适配市面上绝大多数标准钻夹头、ER弹簧夹头的装夹尺寸，装夹时的夹持长度预留了足够的安全边界，不会因为夹持长度不足出现高速转动时钻头甩出的安全隐患，同时柄部的圆柱度公差控制在h6级别，装夹后同轴度误差极小，高速转动时的径向跳动量能控制在0.02mm以内，有效保障钻孔的孔径精度。

从安装适配的边界尺寸来看，这款钻头的刃径与柄径保持同尺寸设计，不需要额外的变径套就能直接装夹在对应规格的夹头上，排屑槽的长度设计覆盖了常规加工的最大孔深需求，加工盲孔时不会因为槽长不足导致排屑不畅，加工通孔时也能保证钻尖完全穿透工件后，排屑槽仍有足够长度引导切屑排出。刀体的刃带部分做了窄刃带设计，既能在钻孔过程中起到导向作用，避免孔壁出现锥度、椭圆度超差的问题，又能减少刃带与孔壁的摩擦面积，降低切削过程中的发热，延长刀具的使用寿命。

在实际加工场景中，这款钻头不需要搭配复杂的专用工装，普通的机加工车间就能直接投入使用，不管是批量零件的钻孔工序，还是维修场景下的单件加工作业，都能稳定发挥切削性能。建模过程中完全还原了硬质合金钻头的各部分细节，包括钻尖的顶角角度、后角的磨削角度、排屑槽的抛光曲面、刃口的倒棱处理，每一处结构都对应实际加工中的功能需求，没有多余的装饰性结构，完全服务于切削加工的实用性。比如钻尖的118度标准顶角，适配绝大多数常规金属材料的切削角度需求，不需要额外调整角度就能直接用于普通钢材的钻孔作业；后角的角度设计兼顾了刃口强度与切削锋利度，既不会因为后角过大导致刃口容易崩损，也不会因为后角过小导致后刀面与工件摩擦过大，出现加工发热、刀具快速磨损的问题。

另外，刀体的芯厚设计采用渐变式结构，从钻尖位置向柄部方向逐渐增厚，进一步提升了刀体的整体刚性，在加工深孔时能有效抑制刀体的震动，减少孔壁的振纹，提升加工表面质量。排屑槽的表面粗糙度建模时也做了对应还原，实际生产中硬质合金钻头的排屑槽会经过抛光处理，降低切屑与槽壁的摩擦阻力，让切屑排出更顺畅，这一点在模型的曲面细节上也有体现，能让结构设计人员直观了解刀具的实际结构，在做加工工艺编排、刀具选型的时候，能更准确地判断这款刀具是否适配当前的加工工况，比如加工不同硬度的材料时，可以根据刀体的结构参数调整对应的转速、进给参数，保障加工过程的稳定性与加工质量。
