M5螺纹开式螺旋拉紧索具结构

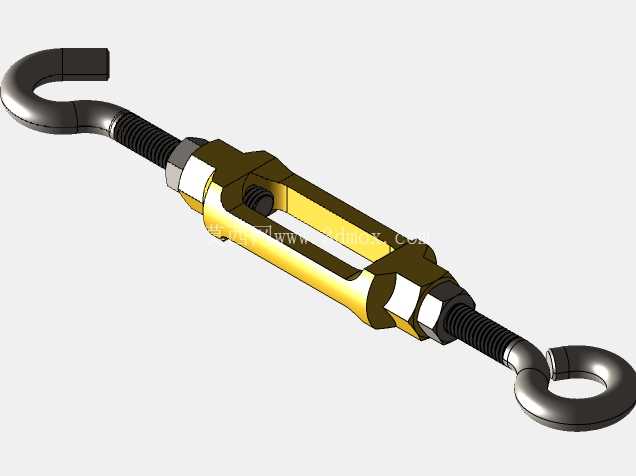

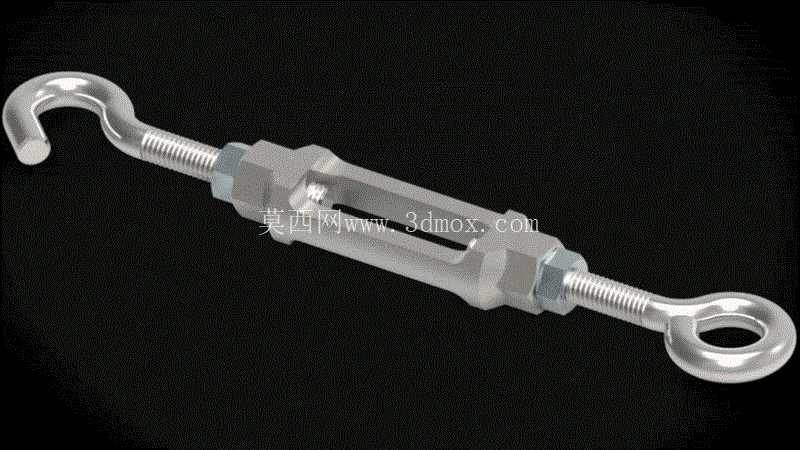

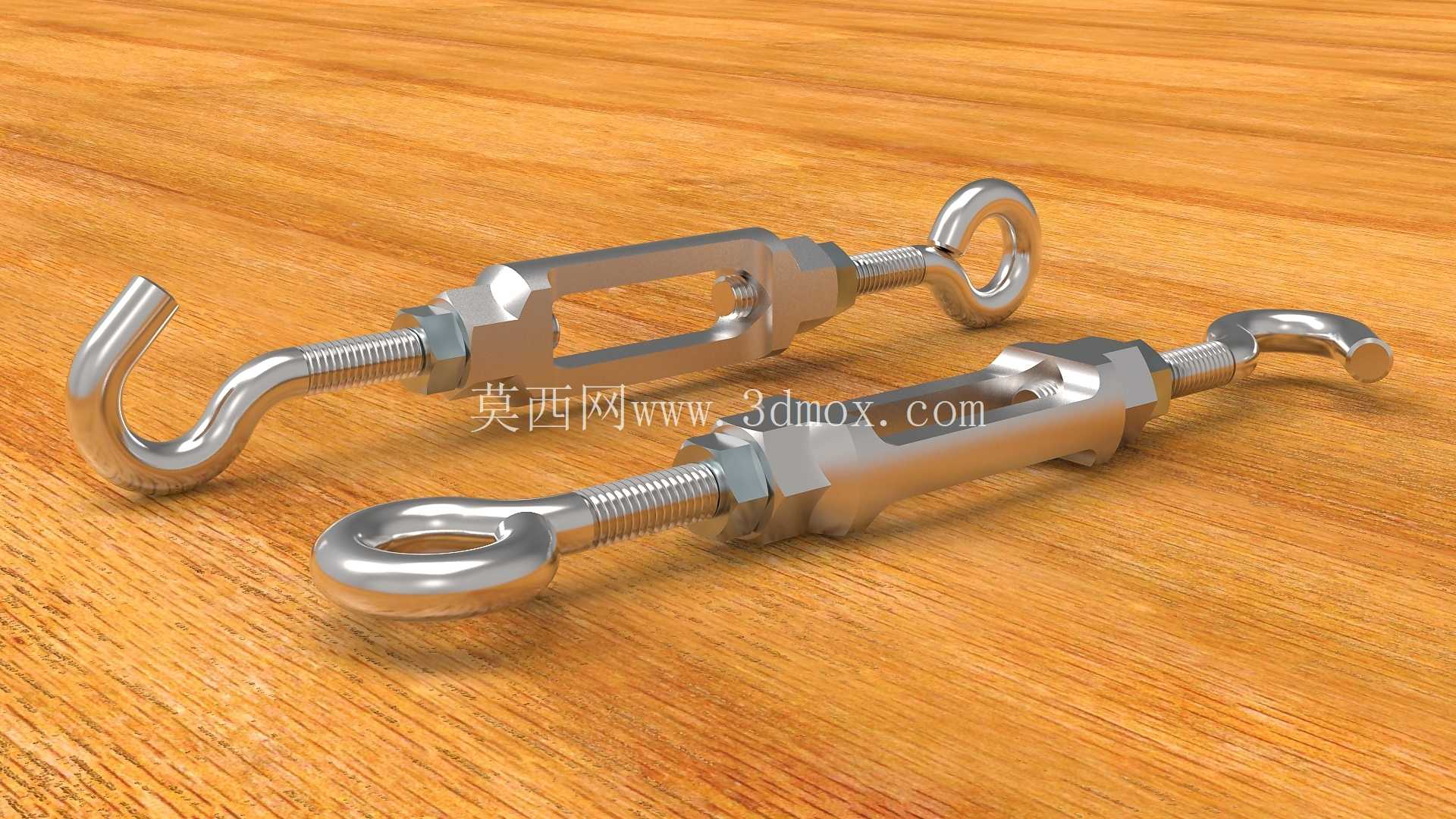

　　在户外张拉索结构、轻型起重吊装、设备管线固定、舞台桁架搭建这类需要精准控制索具张紧度的场景里，螺旋拉紧扣是使用频率极高的连接件，很多现场施工人员习惯叫它花兰螺丝、开式索具螺旋扣，核心作用就是通过螺纹副的转动调节两端连接点的间距，把柔性索体或者拉杆张紧到预设的张力值，抵消负载下的结构形变。这次做的这个结构，是针对小负载场景设计的开式结构，匹配M5规格的螺纹，螺距设定为0.8毫米，属于细牙螺纹范畴，选细牙的原因很直接：小直径螺纹用细牙的话，螺纹升角更小，自锁性能更好，张紧到位之后不容易因为长期振动出现松脱，而且细牙螺纹的微调精度更高，每转动一圈调节的行程更短，适合对张紧度控制要求比较高的轻型场景。整个构件的组成逻辑很清晰，中间是开式的调节框架，框架两端分别加工出旋向相反的内螺纹，一端配合带吊环的螺杆，另一端配合带吊钩的螺杆，两个螺杆上各配一个六角锁紧螺母，当转动中间的框架时，两端的螺杆会同步向内收拢或者向外伸出，以此改变整个构件的总长度，实现张紧度调节，等调节到需要的长度之后，把两个锁紧螺母拧紧贴靠在中间框架的端面上，就能锁死螺纹副，防止使用过程中因为晃动、负载波动导致螺纹回转松脱。做结构设计的时候，特意把螺纹部分按理论值建模，没有做装饰性的螺纹牙型简化，螺纹配合的间隙按零间隙处理，这是因为很多工程师在做索具配套的装配仿真时，需要准确的螺纹配合关系来做干涉检查，如果螺纹做了简化或者留了不合理的间隙，装配仿真的时候很容易出现误判，尤其是做整体结构的运动仿真时，这个构件的调节行程是20毫米，也就是两端螺杆从完全收拢到完全伸出，总长度的变化量是20毫米，这个行程参数是结合M5螺杆的螺纹旋合长度确定的，保证在最大行程位置，两端螺杆和中间框架的螺纹旋合长度仍然满足螺纹连接的强度要求，不会出现脱扣的风险。

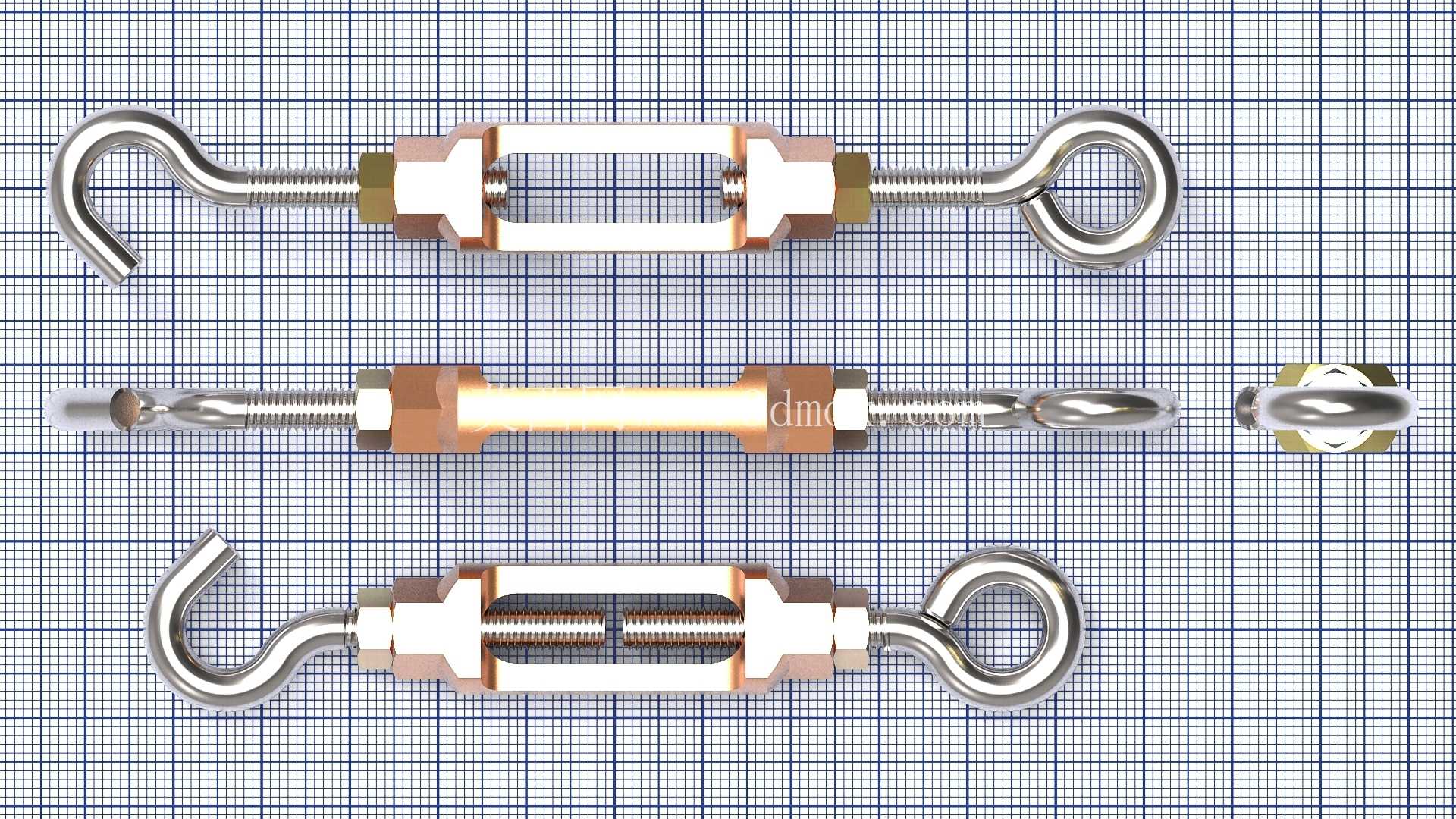

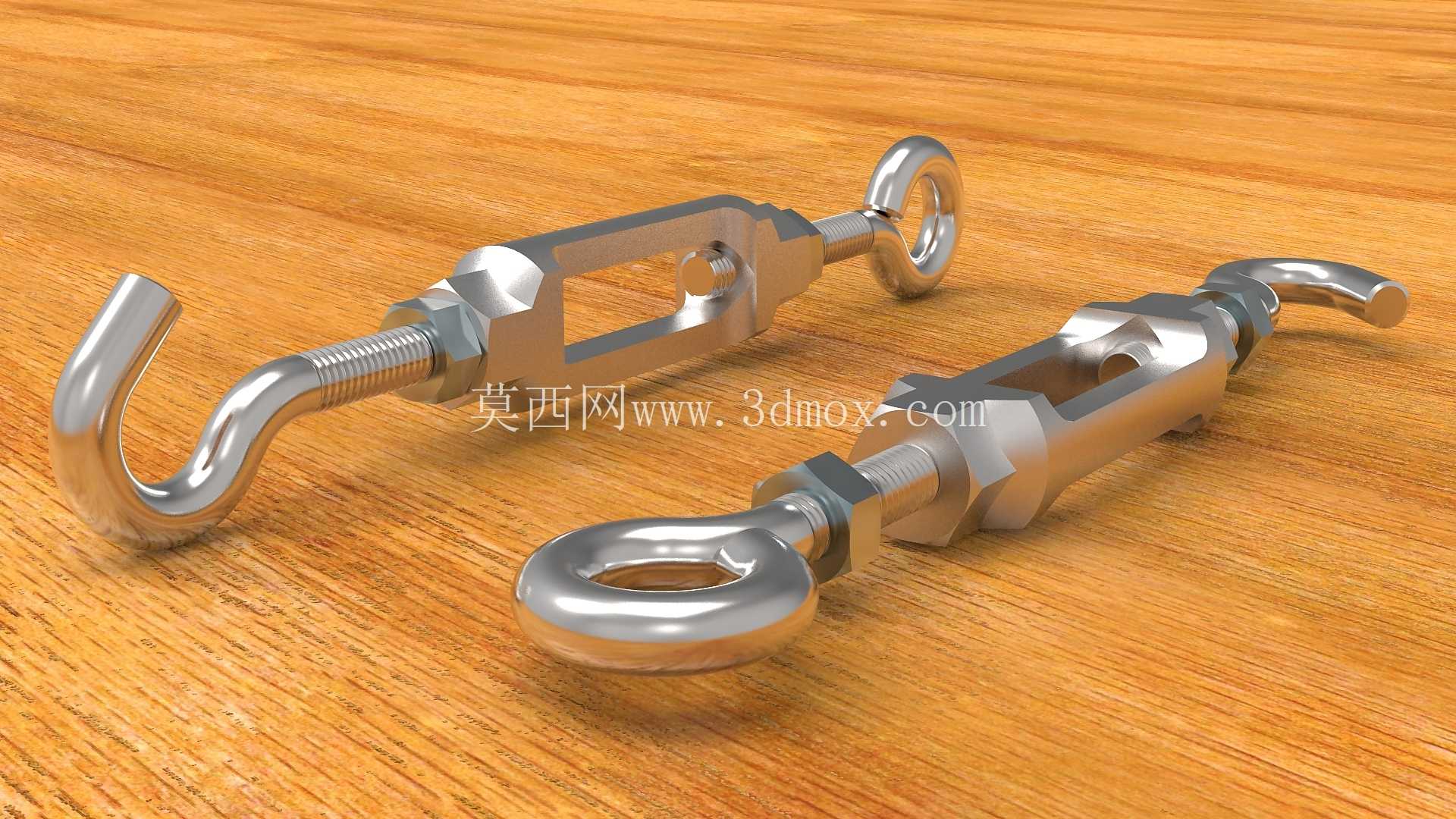

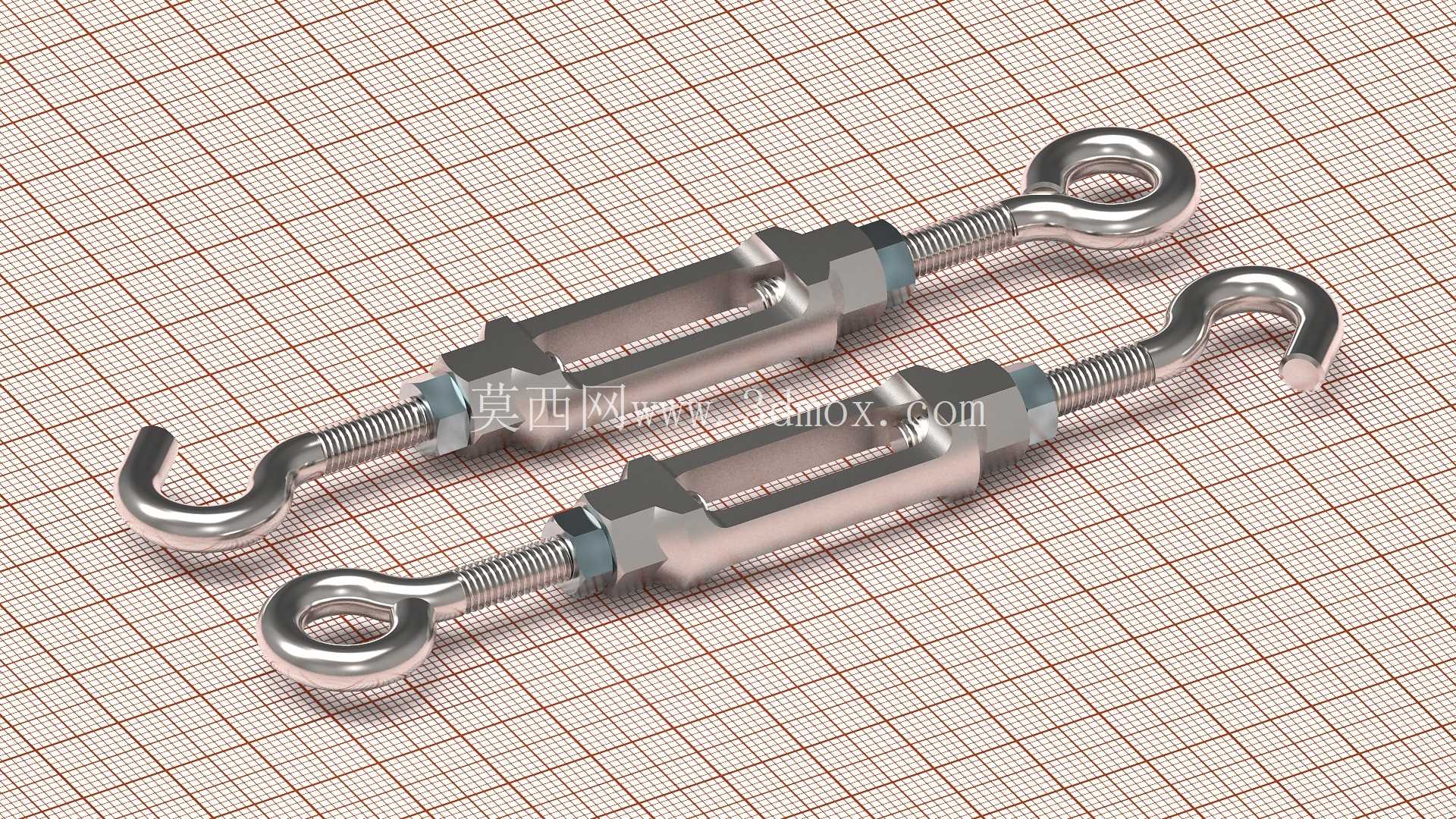

　　中间的调节框架做成长条形的开式结构，两侧开有通槽，一方面是减轻构件自身的重量，另一方面是方便施工的时候用工具穿入通槽转动框架，不需要额外的大尺寸扳手卡持，现场操作更方便，框架的两端做了六角形的定位面，刚好和锁紧螺母的六角面匹配，锁紧的时候可以用扳手卡住框架端面的六角位，再拧锁紧螺母，避免转动螺母的时候带着框架一起转，影响已经调好的张紧长度。两端的连接端分别做了吊环和吊钩两种形式，吊环端适合用销轴或者螺栓和固定支座做铰接连接，吊钩端适合直接挂接在钢丝绳套环、预制吊点上，当然实际应用里也可以根据需求把两端都换成吊环或者都换成吊钩，只是这个结构里做了一钩一环的通用配置，覆盖大部分常规的连接场景。

　　安装边界上，这个构件收拢状态下的总长度要满足最小安装间距要求，伸出到最大行程时的总长度要预留足够的螺纹旋合余量，安装的时候需要先把两端的锁紧螺母退到最靠近端部的位置，转动中间框架把构件长度调到略小于两个连接点的间距，先把两端的连接端分别挂接到对应的吊点上，再转动中间框架逐步张紧，直到索体的张力达到设计要求，最后把两个锁紧螺母拧紧锁死。需要注意的是，这种小规格的螺旋拉紧扣只适合轻型负载场景，比如小型遮阳棚的拉索固定、轻型管线的吊挂张紧、小型设备的拉杆固定，不能用于大吨位的起重吊装场景，因为M5规格的螺纹小径本身比较小，抗拉强度有限，过载的话容易出现螺纹滑牙或者螺杆断裂的风险。

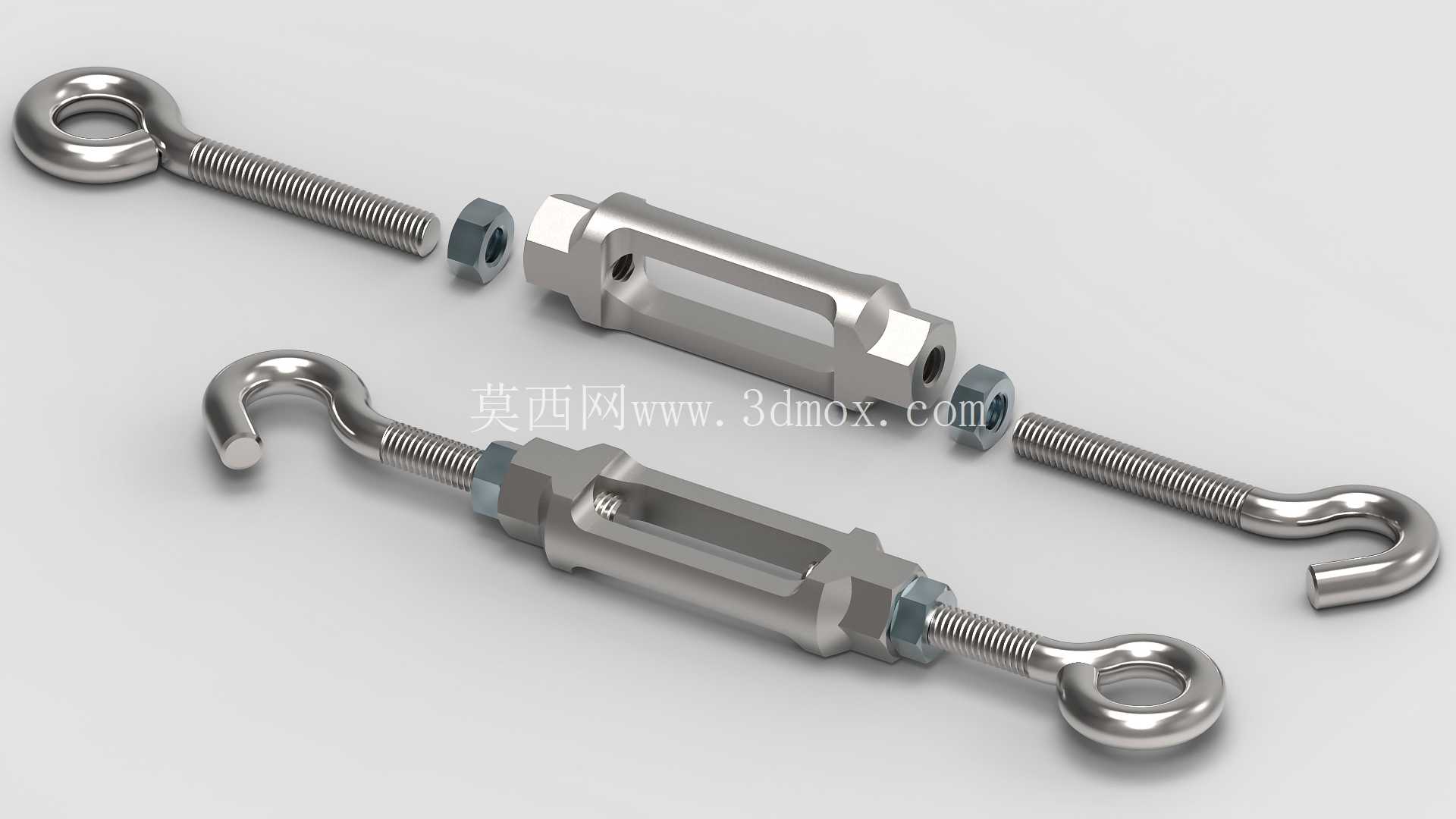

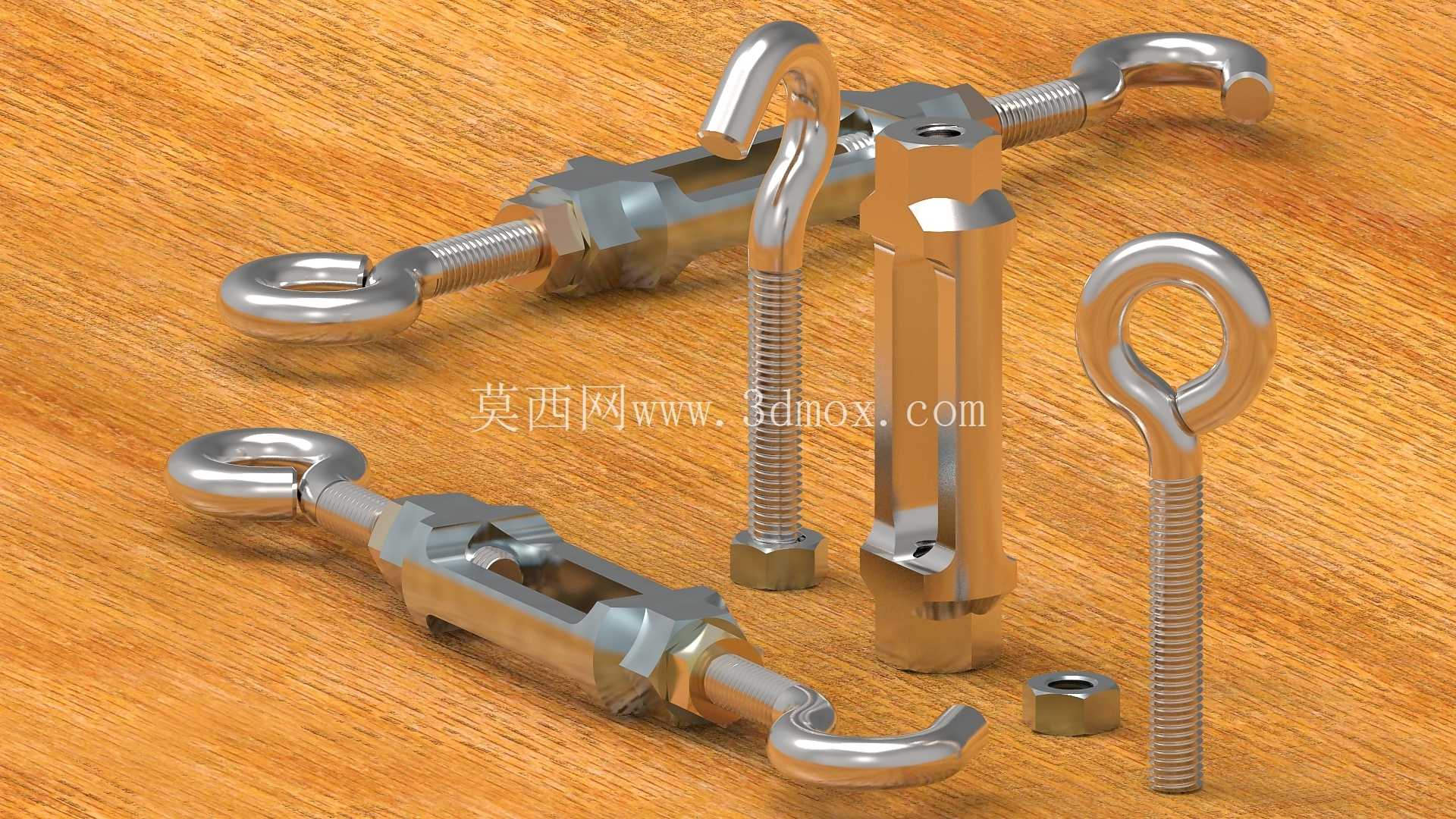

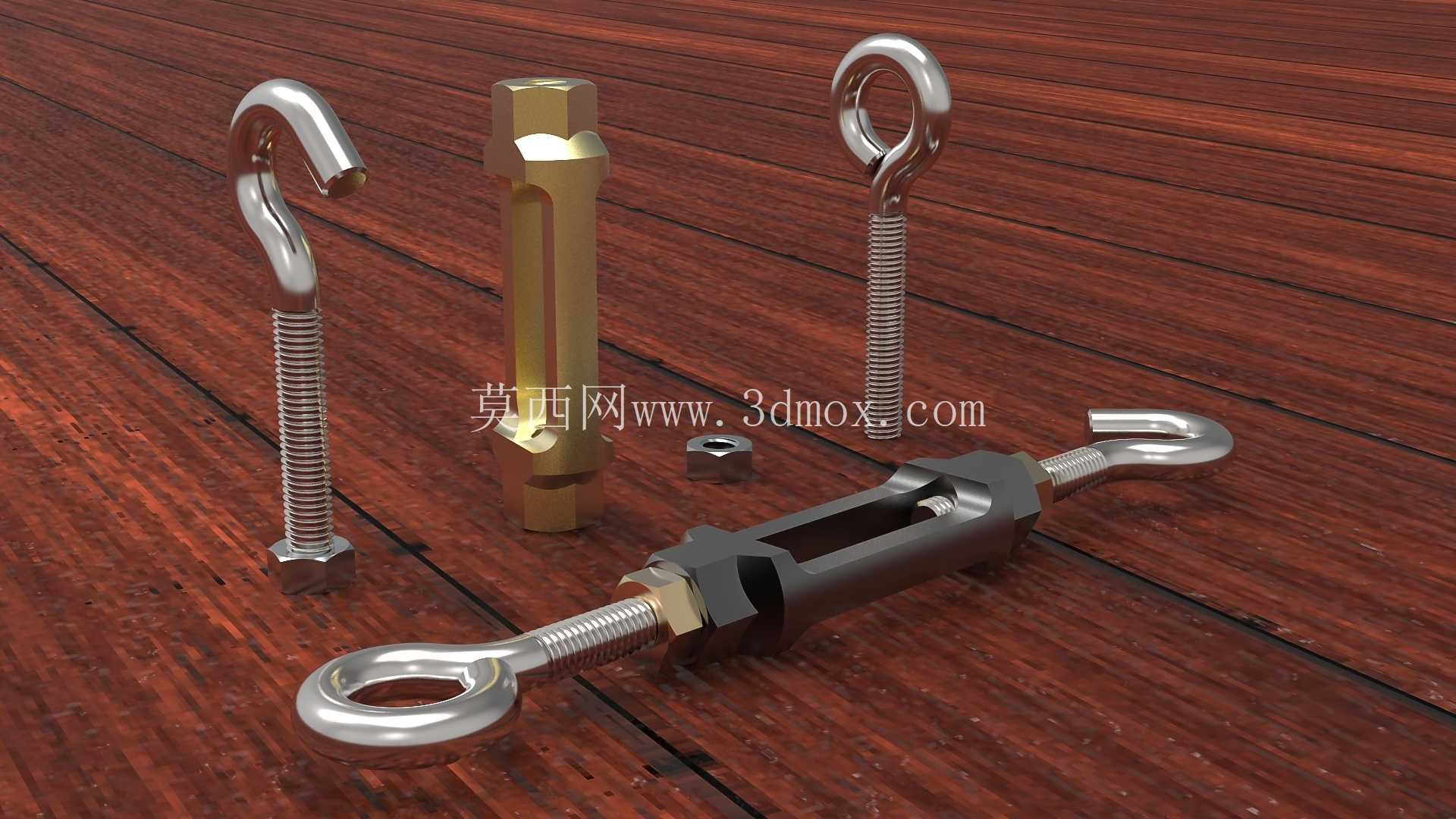

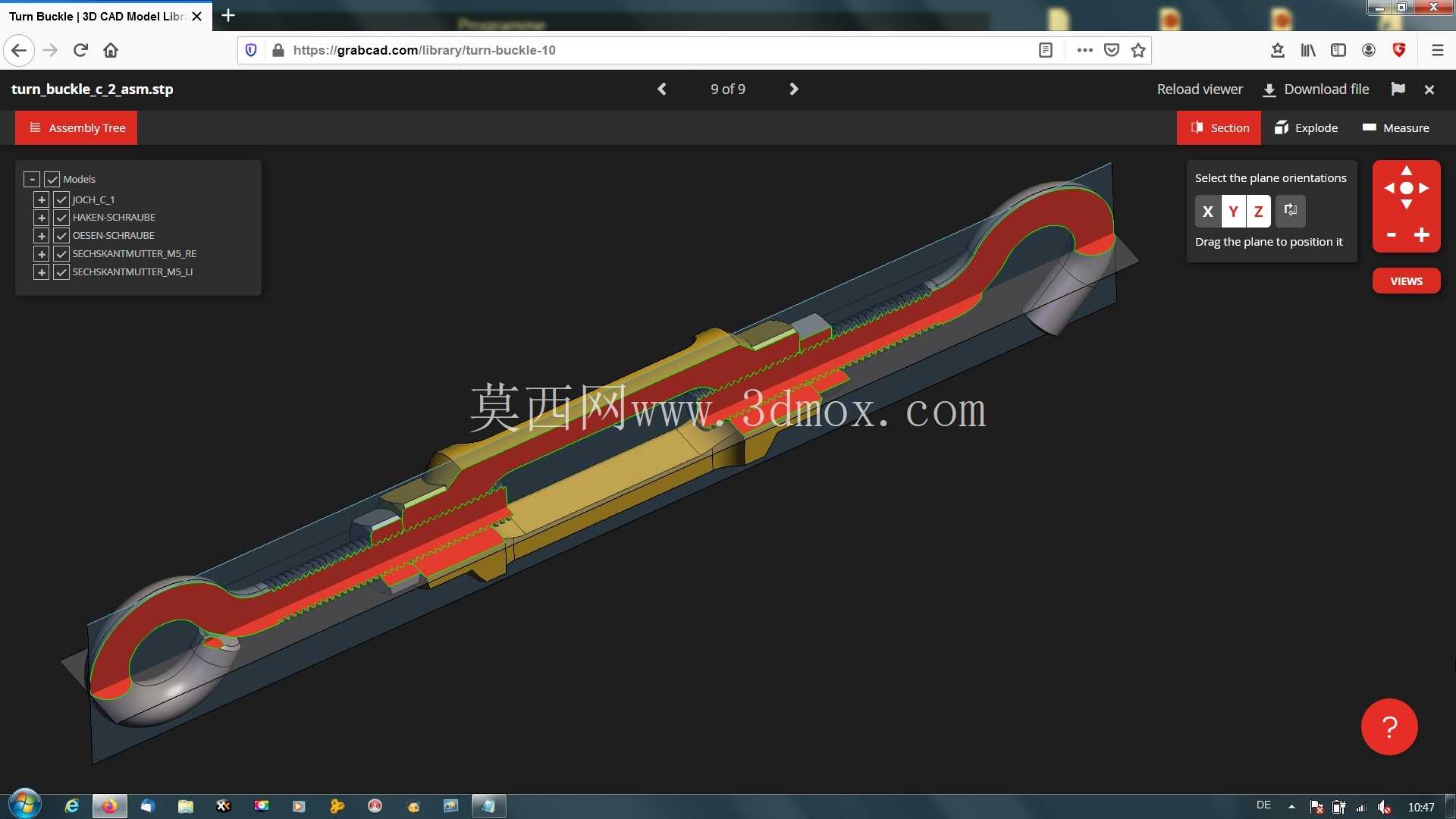

　　建模的时候把所有零件都做了单独的实体，包括两个锁紧螺母、中间框架、两端的带钩螺杆和带环螺杆，装配关系完全按实际装配顺序做了配合约束，做结构验证的时候可以直接拖动中间框架转动，模拟实际调节的过程，观察整个行程里有没有干涉的情况，尤其是锁紧螺母在移动过程中和框架端面的贴合状态，还有螺杆在最大伸出位置时，螺纹尾部和框架内螺纹的旋合长度是否足够。很多新手工程师在做这类索具配套设计的时候，容易忽略螺纹旋向的问题，两端的螺杆必须是一正一反的旋向，不然转动中间框架的时候，两端螺杆会朝同一个方向转动，没法实现同步收拢或者伸出，这个细节在建模的时候特意做了区分，两端的螺纹牙型旋向完全相反，和实际产品的设计逻辑一致。另外中间框架的通槽边缘做了小的倒角处理，避免应力集中，因为框架在受拉的时候，通槽的边缘是应力集中的位置，如果是直角边缘的话，长期受交变负载容易出现裂纹，倒角之后可以分散应力，提升构件的疲劳强度。两端的吊环和吊钩部分都做了圆弧过渡，没有尖锐的棱角，一方面是避免安装的时候划伤操作人员，另一方面是减少和配套连接件之间的应力集中，比如吊环和销轴配合的时候，圆弧过渡的位置可以让载荷更均匀地分布在接触面上，不会出现局部应力过大导致的吊环变形。
