开式索具螺旋扣拉紧调节构件

在起重吊装、索道架设、船舶系泊、户外张拉结构搭建的现场，这类开式螺旋扣是出镜率极高的张紧调节构件，核心作用是在两端连接索具、拉杆、钢丝绳后，通过旋转中部的框架主体，调整两端螺杆的伸出长度，以此精准控制整个连接链路的张紧度，抵消安装过程中的尺寸累积误差，补偿长期承载后索具产生的塑性伸长量，避免连接结构出现松弛晃动。

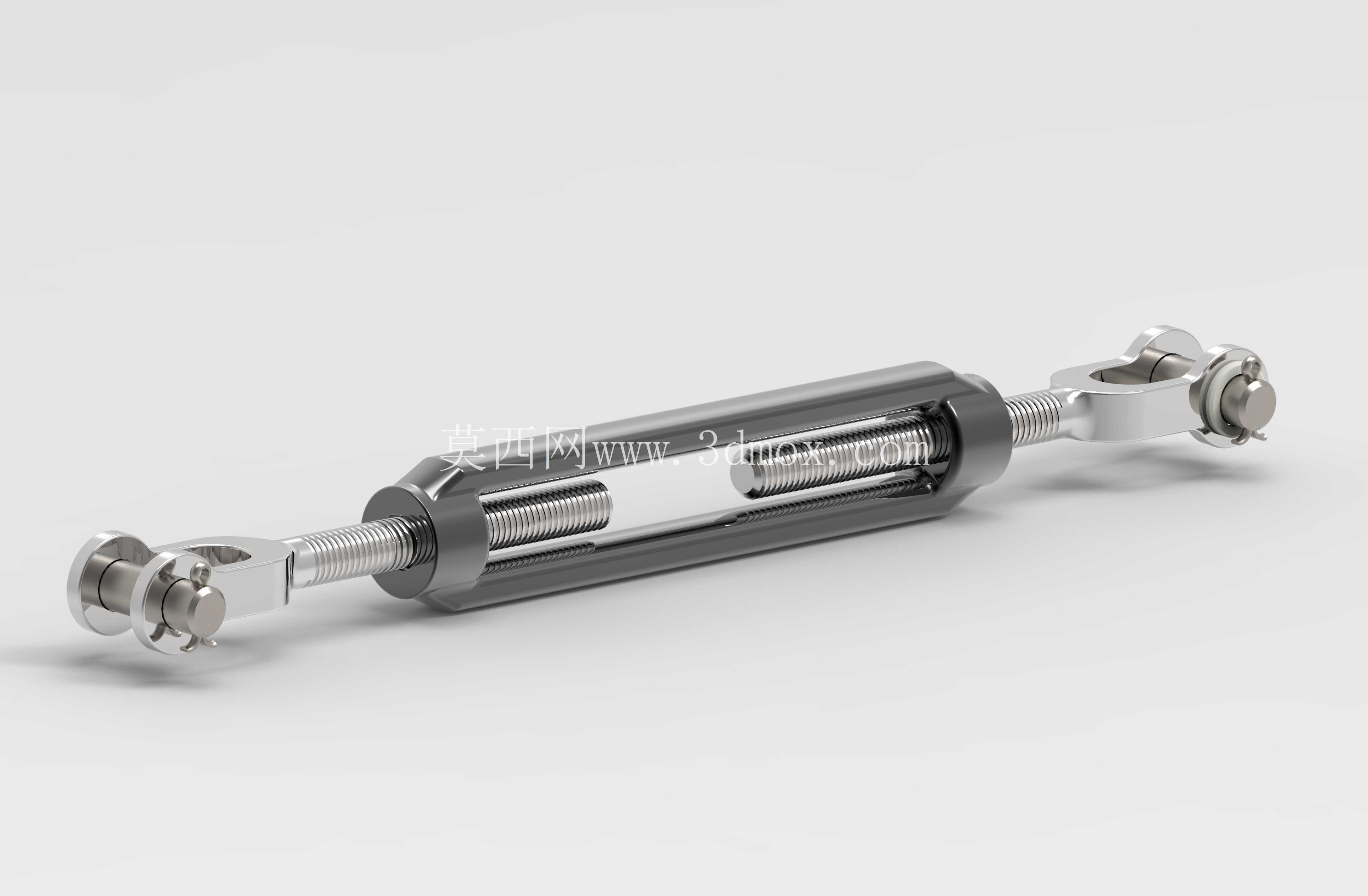

从结构设计逻辑来看，这款构件采用开式框架结构，中部的调节套筒做了镂空开槽处理，和封闭管式螺旋扣相比，一方面能直接观察内部螺杆的啮合长度，安装调试时可以快速判断两端螺杆的旋入深度是否对称，避免单侧啮合不足留下脱扣隐患；另一方面镂空结构能减少户外使用时的积水积尘，降低螺纹副锈蚀卡滞的概率，在沿海高盐雾、厂区多粉尘的工况下，维护清理的便利性更高。两端的连接端采用叉形耳板结构，配合销轴可以和端部的吊环、钢丝绳套环、拉杆接头直接铰接，铰接间隙控制在合理范围，既可以补偿连接端的小角度偏摆，避免螺杆承受额外的弯曲载荷，又不会因为间隙过大导致张紧后出现旷量。

设计过程中，螺纹副选用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载时的应力分布更均匀，能承受更大的轴向张紧力，同时螺纹的导程经过匹配，旋转中部框架时的进给速度适中，既不会因为导程过大导致微调精度不足，也不会因为导程过小拉长张紧调节的作业时间。两端的螺杆做了等长设计，调节行程范围内两端的旋入量保持一致，最大伸出状态下单侧螺杆的啮合牙数不低于8牙，保证全行程内的螺纹连接强度满足额定载荷要求，不会出现调节到极限位置时螺纹脱开的问题。框架两端的端面做了加厚处理，和螺杆配合的螺纹孔直接加工在框架端面上，没有额外的嵌套衬套，减少了装配累积误差，同时端面和螺杆的轴肩位置预留了润滑脂存储槽，定期加注润滑脂后可以长期保持螺纹副的转动灵活性，避免重载下螺纹咬合锁死。

从安装边界来看，这款螺旋扣的两端铰接孔中心距在闭合状态下有固定的最小尺寸，完全张开后达到最大调节长度，选型时需要提前核算整个张紧链路的总长度，预留出足够的调节余量，避免安装后出现调节行程不足无法张紧，或是调节量过大导致螺杆旋入深度不够的问题。安装时需要注意两端叉形耳板的铰接方向要和受力方向保持一致，避免耳板承受侧向弯矩，销轴安装后要插入开口销锁定，防止作业过程中销轴窜出脱落。承载使用过程中，螺旋扣的中部框架要承受双向的轴向拉力，因此框架的截面尺寸经过强度校核，在额定载荷下的变形量控制在弹性范围内，不会出现框架被拉弯、螺纹孔变形的问题。

在实际工程应用里，这类构件常被用于钢结构幕墙的拉索张紧、输电线路的拉线固定、起重设备的缆风绳调节、车辆货物的捆绑拉紧等场景，不同场景下的载荷等级对应不同的螺杆直径和框架尺寸，建模时需要严格匹配螺纹参数、耳板孔径、铰接中心距等关键尺寸，保证和配套的销轴、索具接头能够完全适配，避免出现安装干涉。和闭式螺旋扣相比，开式结构的重量更轻，现场调节时可以直接用撬棍穿过框架的镂空位置施加扭矩，不需要额外的专用扳手，高空作业、狭小空间作业时的操作便利性更好，同时日常巡检时可以直接观察螺纹的磨损、锈蚀情况，及时发现构件的失效隐患，适合在需要定期检查调节张紧度的长期承载场景使用。
