多规格弹簧式C型快速夹持夹具结构

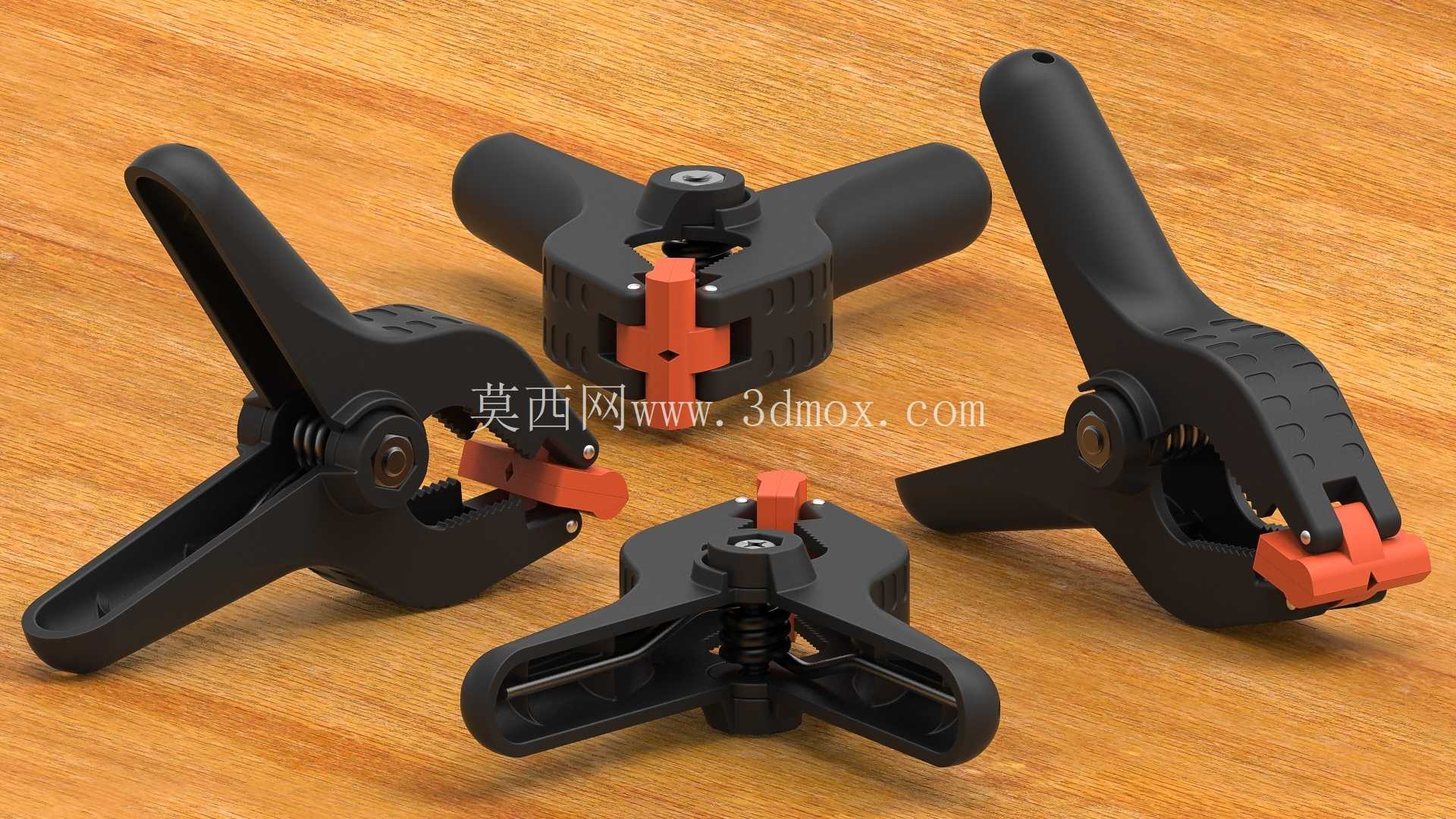

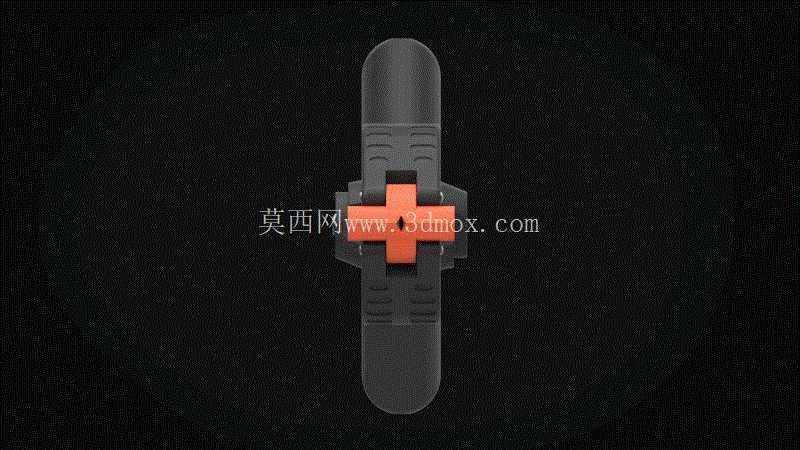

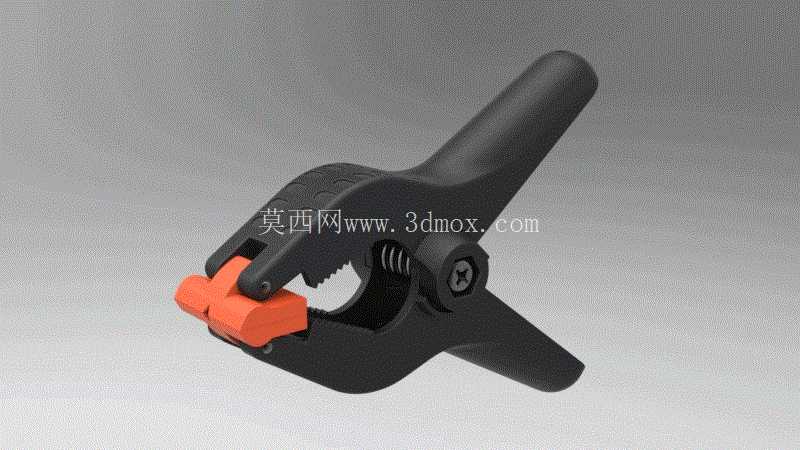

这类弹簧驱动的C型夹持件，在小件装配、木工临时固定、电子元器件返修、3D打印后处理粘接、喷涂遮蔽定位等场景里使用频率极高，相比传统螺纹旋紧的C型夹，单手即可完成开合操作，在需要频繁装拆工件的工位上能大幅降低操作耗时，减少操作人员的手部疲劳。整套结构包含四种不同的开合尺寸规格，覆盖从薄PCB板、塑料片材到厚度20mm以内的木质型材、小型金属件的夹持需求，其中最小规格的夹头开合行程适配0-8mm的薄件夹持，两个大规格行程分别覆盖0-18mm、0-22mm的常规夹持场景，剩余一款中等规格适配0-12mm的通用夹持需求，不同规格的夹体手柄长度随夹持力需求做了匹配调整，大规格夹体的手柄力臂更长，在相同弹簧刚度下能提供更大的夹持预紧力，避免大尺寸工件夹持时出现松脱。

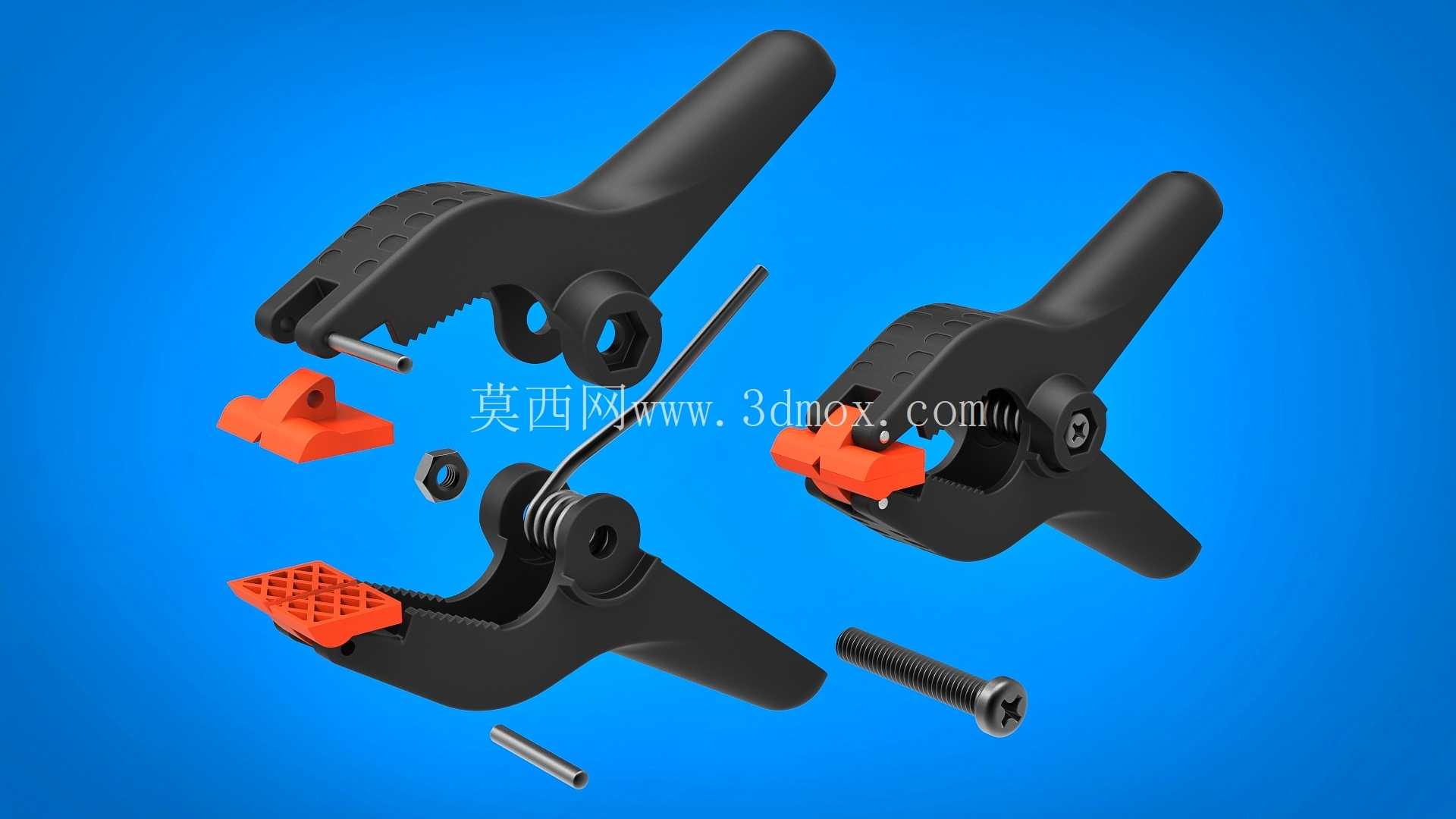

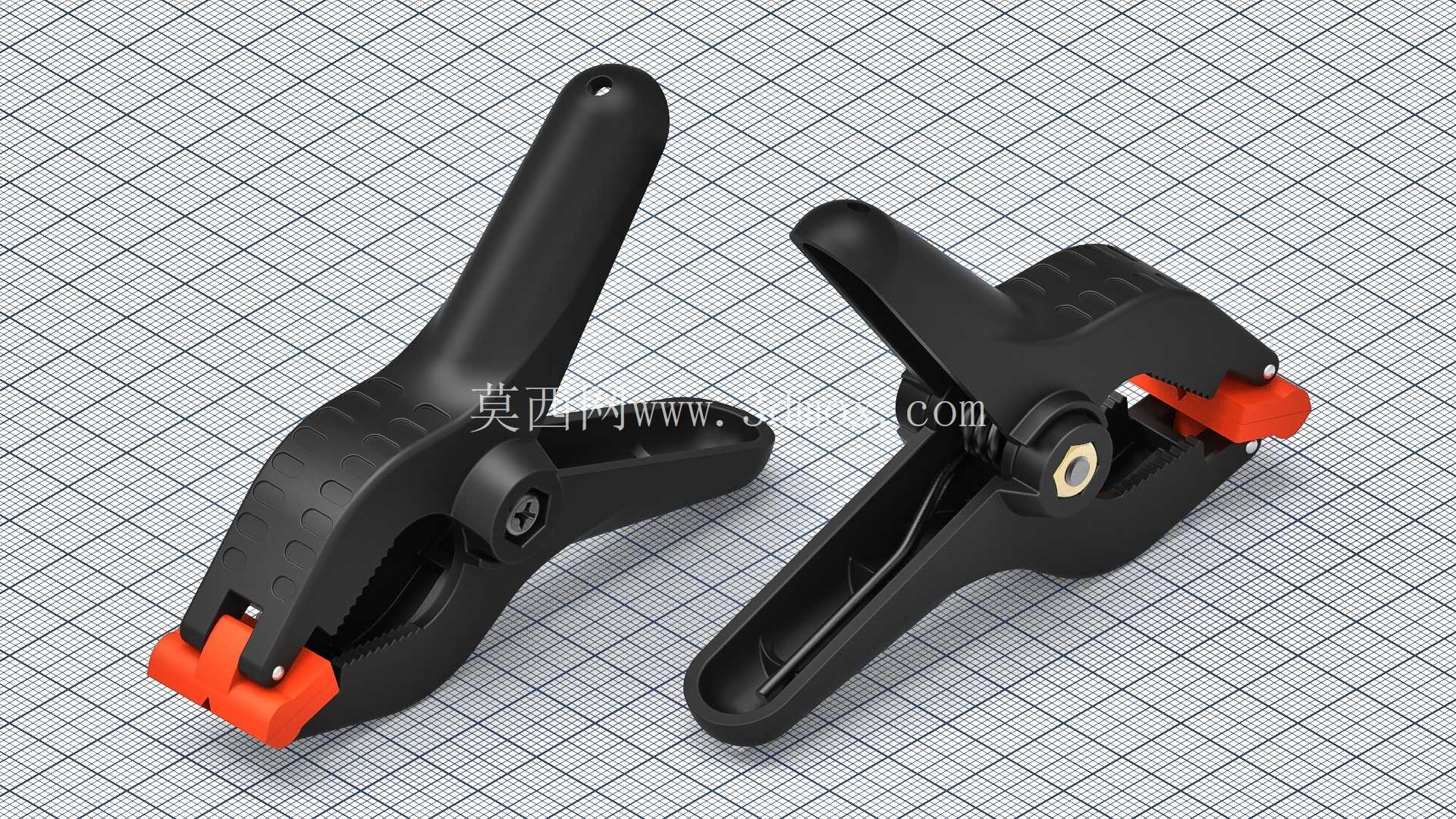

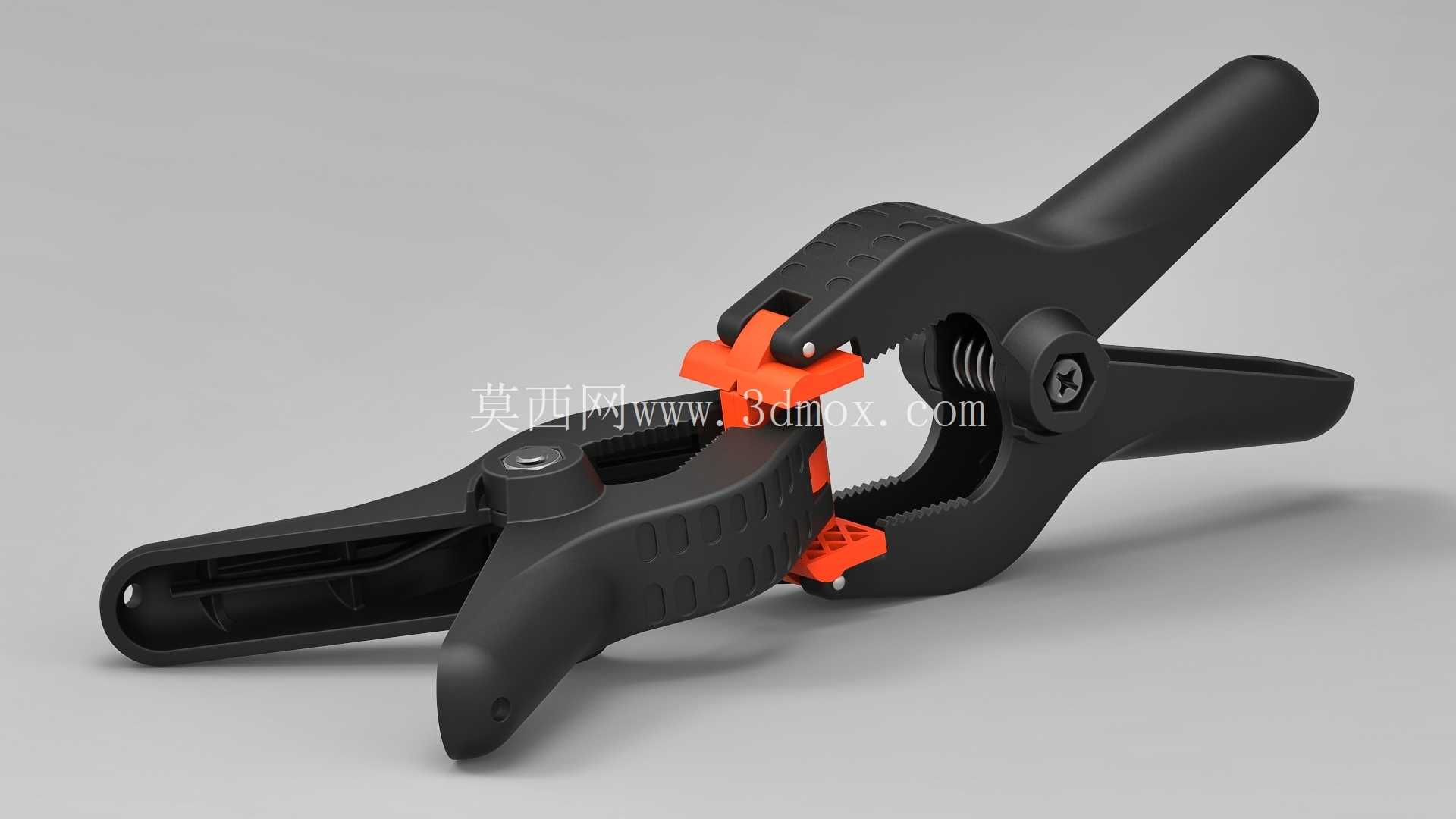

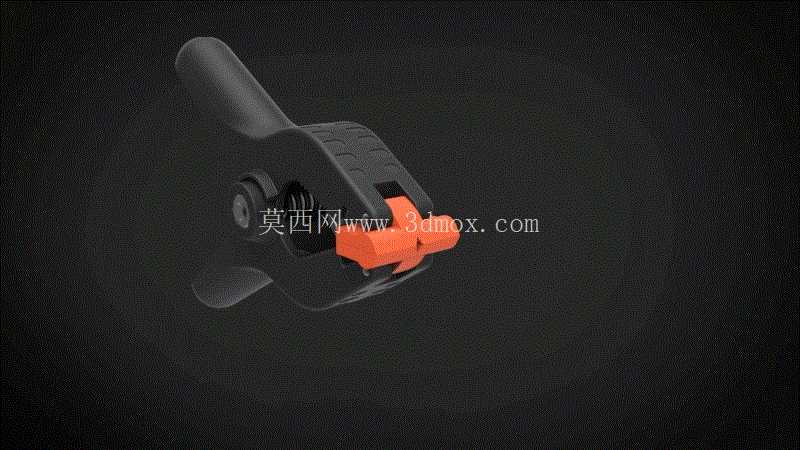

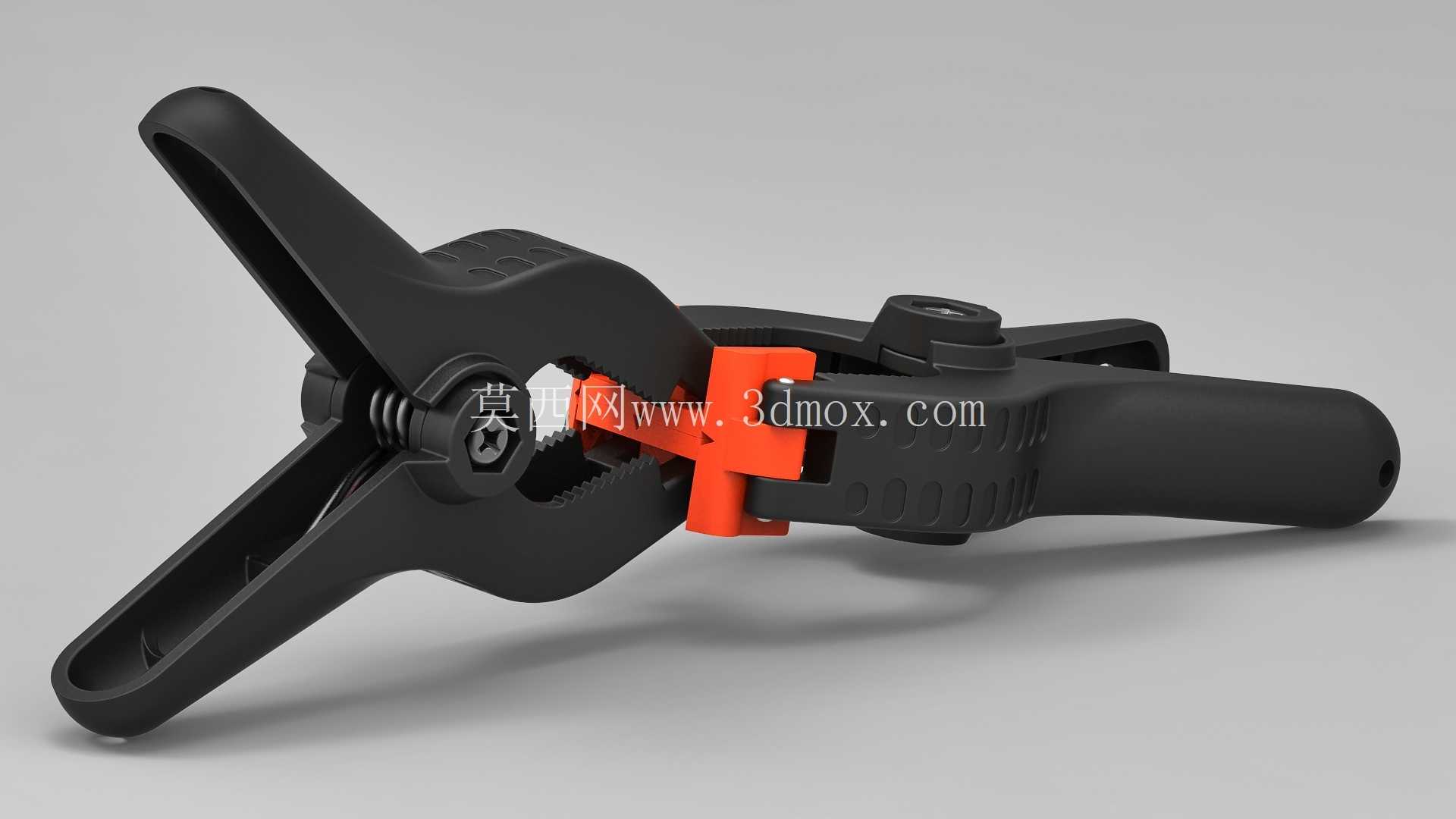

结构设计上，两个对称的塑料夹臂通过中部的转轴实现铰接，拉伸弹簧布置在转轴靠近手柄的一侧，利用杠杆原理将弹簧的拉力转化为夹头端的夹紧力，弹簧腿之间的中性夹角设定为90度，这个角度是经过反复验证的平衡值：既保证夹头完全张开时弹簧不会出现过拉伸导致塑性变形，也能让夹头闭合到最小夹持厚度时弹簧仍能提供足够的预紧力，不会出现夹合力不足的问题。夹头接触端采用了软质接触块设计，接触块高出夹头基体1.5mm，一方面可以增大夹持接触面的摩擦力，防止工件滑脱，另一方面能避免硬质塑料夹体直接接触工件表面，在夹持漆面工件、软质塑料、木质工件时不会留下压痕或刮伤表面。夹体的手柄部位做了符合人体工学的弧形曲面，表面设置了连续的防滑凹槽，即使操作人员戴着手套操作也能稳定发力，不会出现打滑的情况。

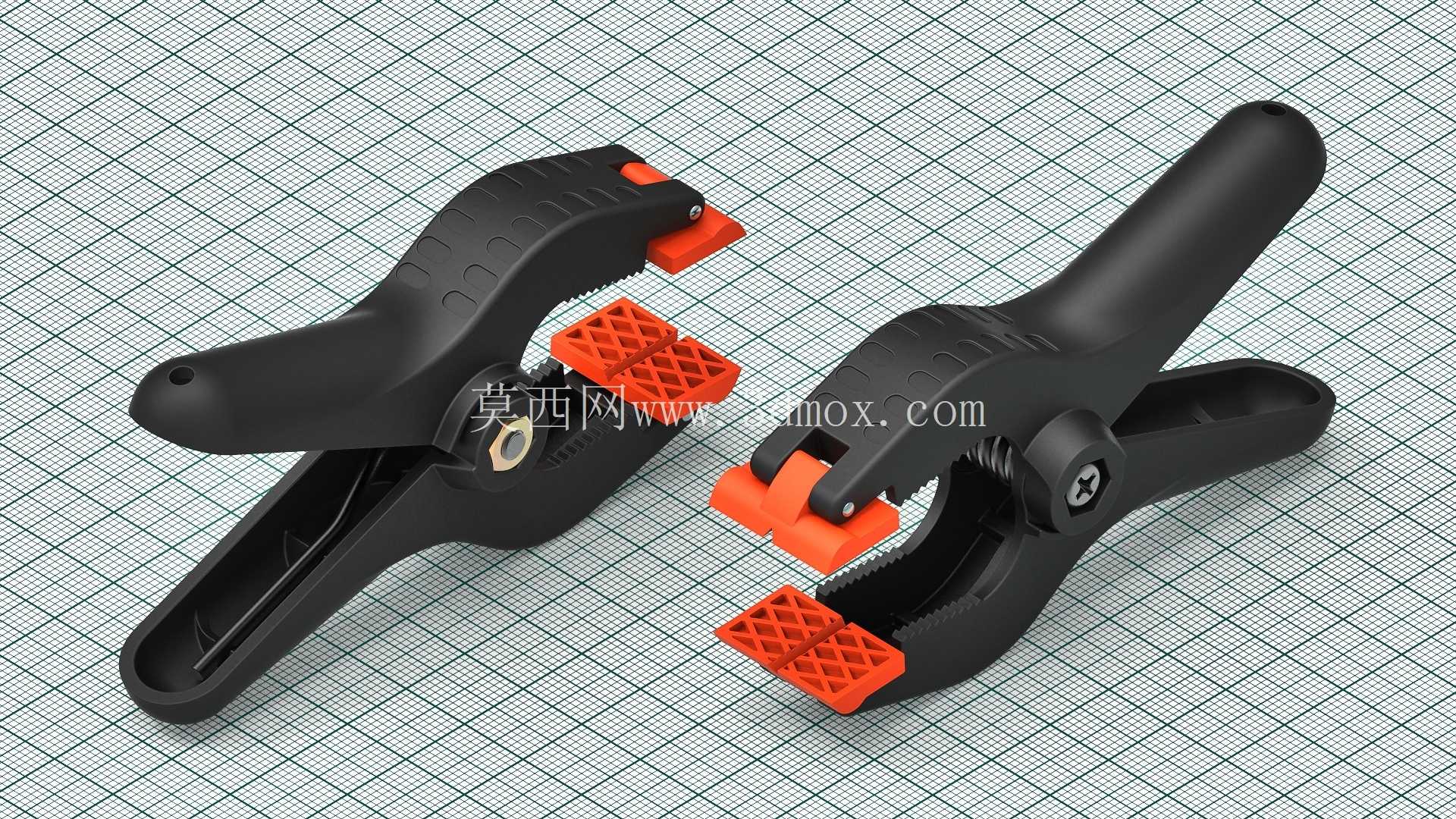

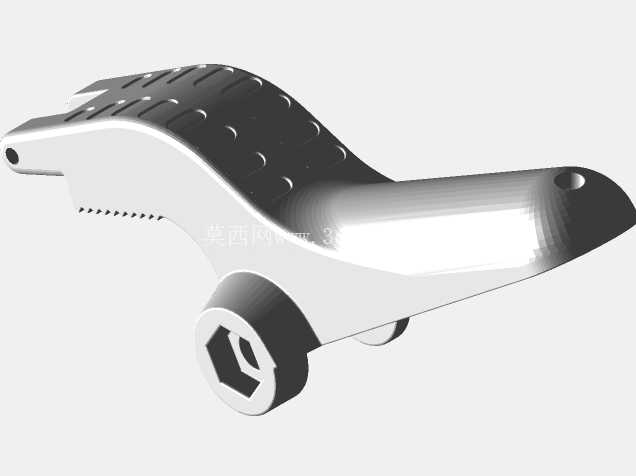

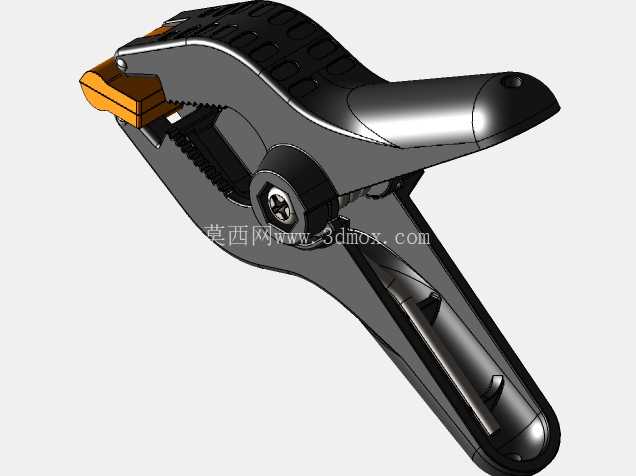

建模过程中对弹簧的结构做了适配性的简化处理，省略了弹簧端部的细节弯钩结构，将弹簧与夹臂的连接部位做了一体化的贴合处理，既保留了弹簧的力学作用逻辑，也避免了装配过程中出现不必要的干涉问题，整套模型的装配关系完全按照实际产品的装配逻辑搭建，转轴部位预留了0.1mm的转动间隙，模拟实际产品的转动配合公差，不会出现运动仿真时的卡滞问题。夹体的塑料部件壁厚统一设定为2.5mm，这个壁厚既能满足普通ABS或PP塑料注塑成型的工艺要求，避免出现缩痕、填充不足的注塑缺陷，也能保证夹体在最大夹持力下的结构强度，不会出现夹臂断裂的问题。夹头接触块与夹体主体采用卡槽式连接结构，接触块磨损后可以直接拆卸更换，不需要更换整个夹体，能降低长期使用的耗材成本。

从安装边界来看，这类夹具不需要额外的固定安装结构，属于手持式便携夹持工具，夹体完全闭合时的最大外轮廓尺寸根据规格不同从75mm到150mm不等，操作人员单手握持即可完成全部操作，不需要借助额外的辅助工具。在工装治具的配套使用场景中，也可以通过在夹体手柄部位打孔，将多个C型夹固定在工装基板上，作为快速压紧机构使用，此时夹持力的方向垂直于工件安装面，能快速实现工件的定位压紧，相比螺纹式压紧结构操作效率提升3倍以上。需要注意的是，这类弹簧驱动的C型夹夹持力存在上限，仅适用于轻载夹持场景，不能用于重型工件的夹紧、焊接大应力部件的固定等重载场景，避免弹簧过载失效或者夹臂断裂引发安全问题。夹体的塑料材质选用玻纤增强PP时，能在保持一定韧性的同时提升结构强度，适应车间内复杂的使用环境，耐油污、耐常见切削液的腐蚀，长期使用不会出现脆化开裂的问题。
