1/2英寸驱动30mm规格六角套筒结构

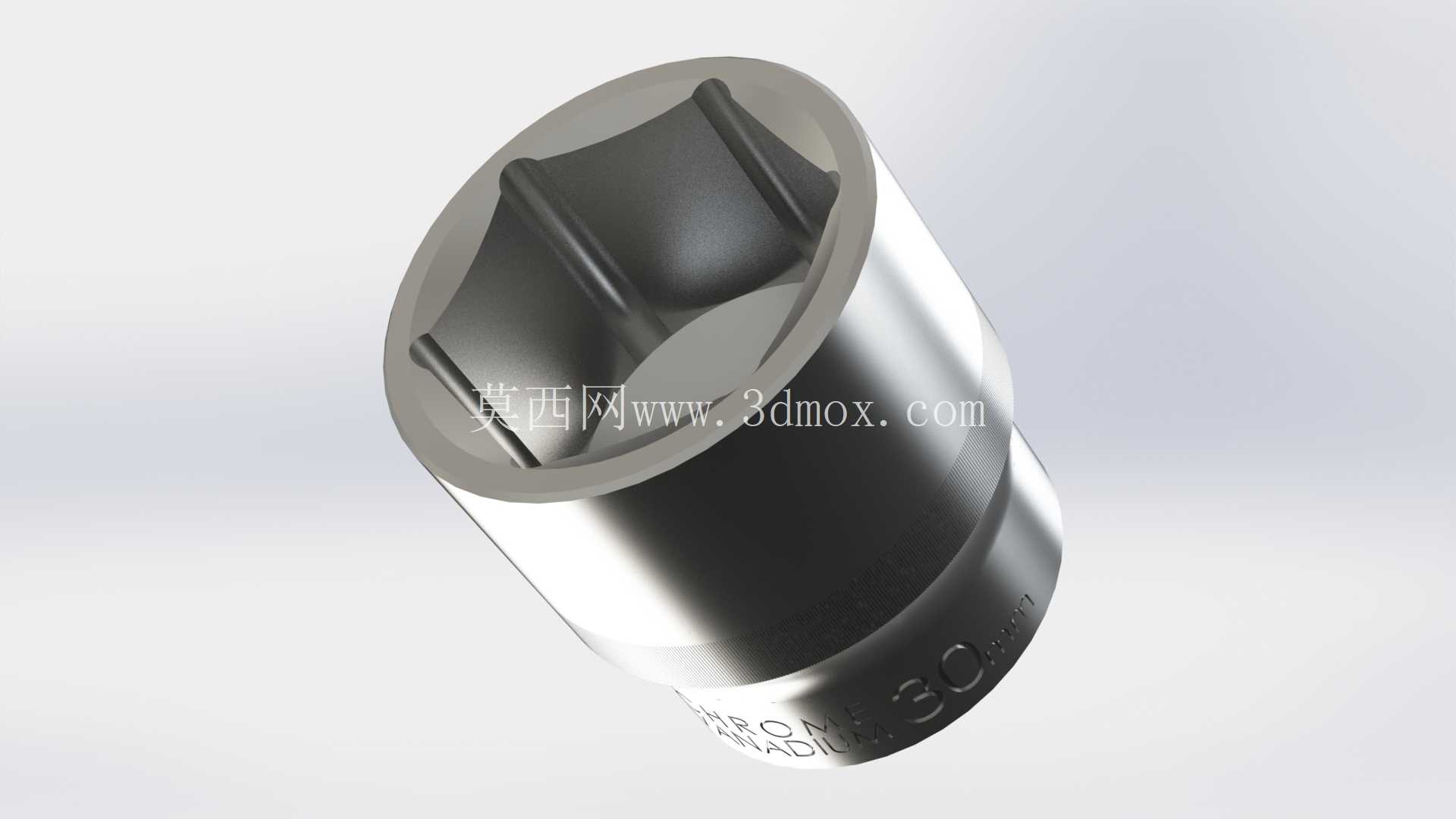

　　在日常机修、装配作业场景里，这类驱动端为1/2英寸方孔、对边尺寸30mm的六角套筒是扭矩传递作业里的核心配套零件，主要适配同规格的棘轮扳手、扭力扳手、加长接杆等手动工具，也可搭配气动冲击扳手完成大扭矩紧固件的拆装作业，覆盖汽车维保、设备组装、钢结构安装、家电拆解等多个作业场景，是维修班组、装配工位上常备的易耗配件。从结构设计逻辑来看，这类套筒的核心功能是实现扳手驱动端与外六角紧固件之间的扭矩传递，因此设计时首先要保证内六角工作腔的尺寸精度，对边尺寸公差需要控制在对应紧固件的配合公差范围内，既要保证能顺利套入螺栓、螺母的六角头，又要避免间隙过大导致拆装时棱角打滑、磨损紧固件甚至崩裂套筒本体。

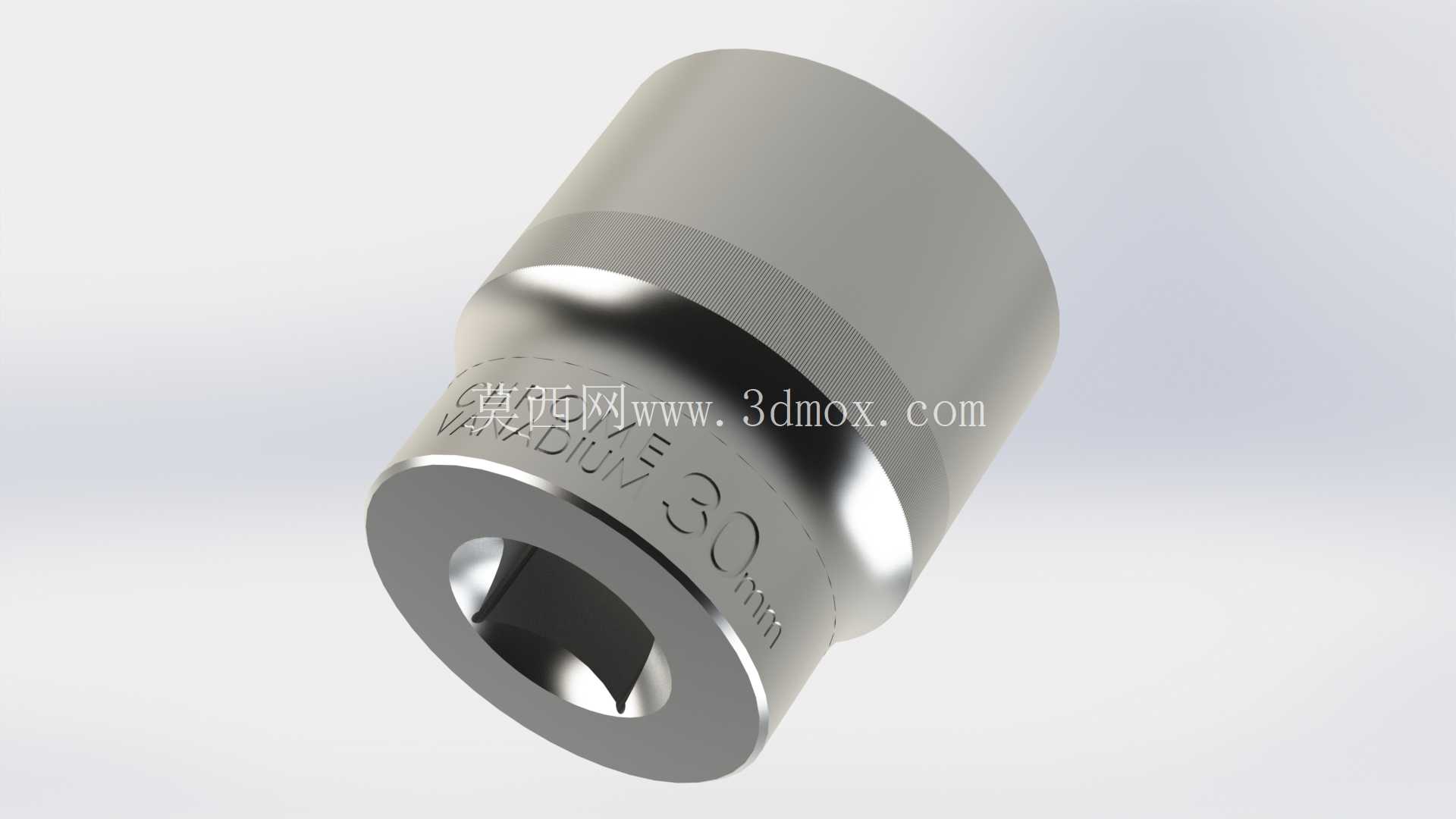

　　驱动端的1/2英寸方孔是行业通用的标准接口尺寸，孔内设计有配套的钢珠定位卡槽，能够和扳手驱动方头上的弹性钢珠卡合，防止作业过程中套筒从扳手上脱落，提升作业的安全性与操作顺畅度。外形上采用阶梯式圆柱结构，靠近驱动端的位置做了滚花处理，即便手上沾有机油、污渍，也能靠滚花的摩擦力徒手插拔调整套筒位置，不需要额外借助工具；套筒外壁做了合理的壁厚设计，在保证整体结构强度、能承受额定扭矩不发生开裂变形的前提下，尽可能控制外壁直径，避免在狭窄作业空间内与周边零部件发生干涉，比如在拆装发动机舱内的固定螺母、设备内部深处的紧固件时，过粗的套筒外壁会被周边零件挡住无法套入螺母，因此壁厚的优化是这类套筒设计时的重点考量维度。

　　从安装边界来看，该套筒总长度适配常规作业的深度需求，内六角工作腔的深度能够完整覆盖标准外六角螺栓头的高度，保证作业时套筒与螺栓头完全啮合，避免因啮合长度不足导致螺栓棱角被拧圆；驱动端方孔的深度与1/2英寸标准驱动方头的插入长度匹配，插入后不会出现晃动旷量，扭矩传递过程中受力均匀，不会出现局部应力集中导致的方孔棱角崩损。材质上一般选用铬钒合金钢锻造后经热处理提升表面硬度与芯部韧性，表面做喷砂或电镀处理提升防锈能力，表面刻印的规格标识清晰醒目，作业时可以快速识别尺寸，不需要反复测量核对，提升工位上的工具选取效率。

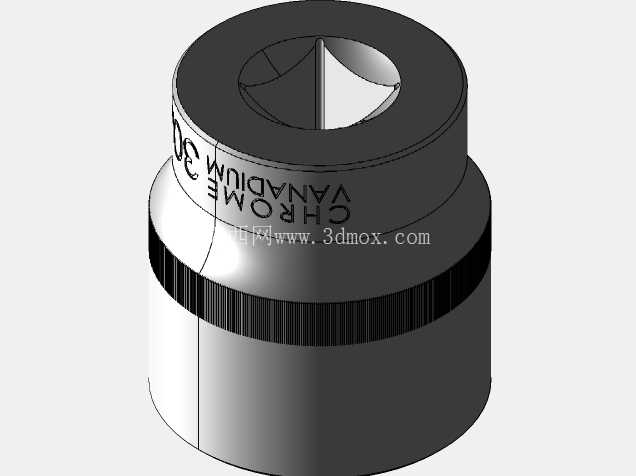

　　在实际选型使用时，需要注意该套筒的驱动接口尺寸与紧固件对边尺寸的匹配性，1/2英寸驱动端的套筒一般适配中等偏大扭矩的作业场景，30mm的对边尺寸对应M20规格的外六角紧固件，这类紧固件的额定拧紧扭矩较高，使用时需要搭配对应扭矩范围的扳手，禁止用大规格驱动端的扳手加转接杆强行驱动小规格套筒，也不能将套筒当作撬棍、冲子使用，避免结构受力超出设计极限导致断裂。在三维建模过程中，需要重点还原内六角腔的棱角倒角、驱动方孔的定位卡槽结构、外壁滚花的纹理细节以及各段的直径、长度尺寸，保证模型导入装配场景后能够真实模拟实际装配干涉情况，为工具配套选型、作业空间校核提供准确的三维数据支撑，也可用于工具类产品的展示渲染、维修教学课件的制作等场景。
