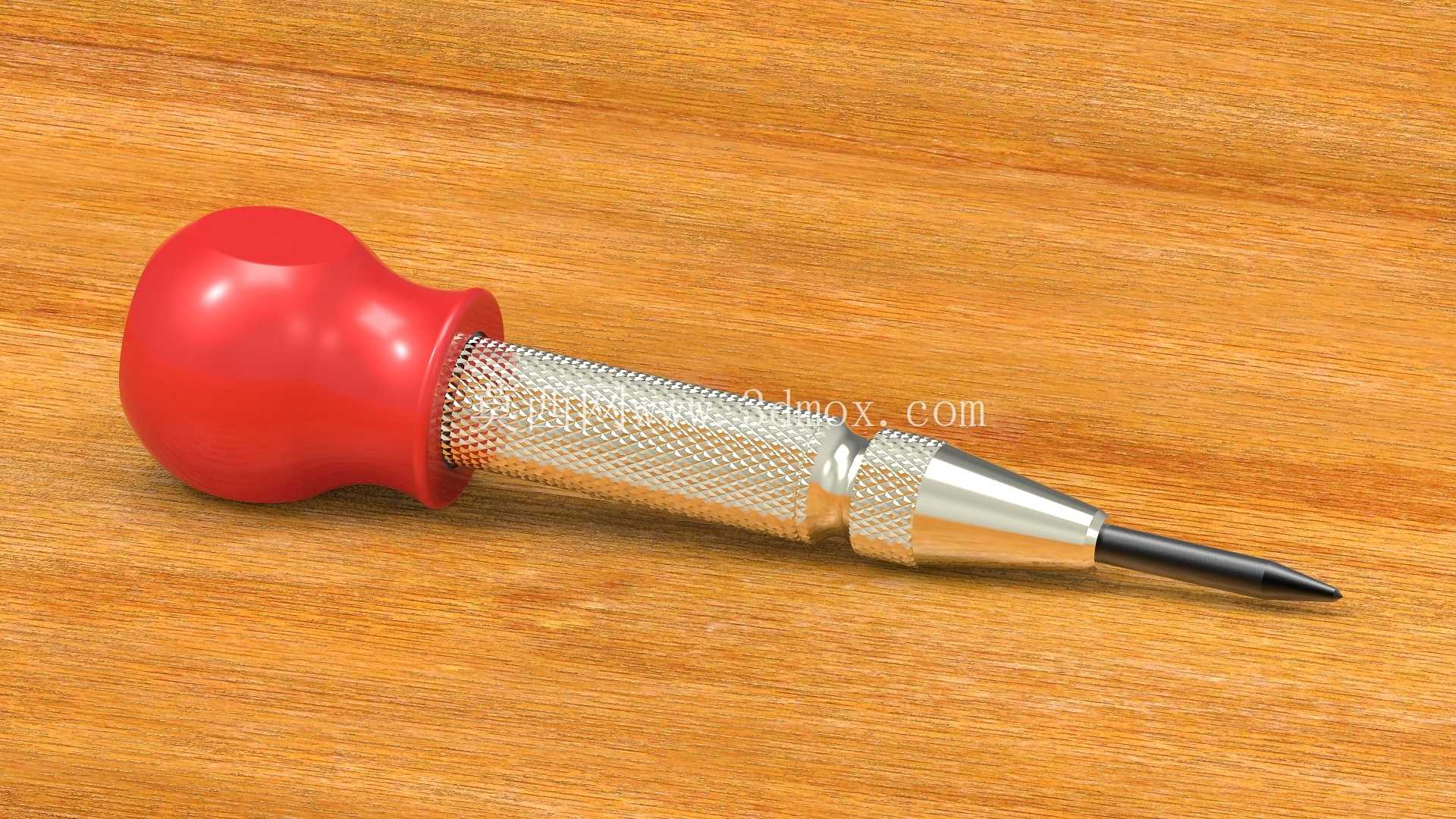

带弹簧自动加载结构的精密中心冲

在钳工划线、钣金下料、机加工预钻孔定位的日常作业场景里，中心冲是必不可少的基础辅助工具，传统手动中心冲需要操作人员一手扶直冲头、另一手挥动榔头敲击冲尾才能打出定位凹坑，不仅操作效率低，还容易因为扶持不稳、敲击力度偏差导致冲点偏移，甚至出现冲头打滑划伤工件表面、砸伤操作人员手部的安全隐患，这款带压缩弹簧自动加载结构的中心冲，正是针对传统工具的这些实际痛点完成的结构优化设计，完全适配单件小批量修配、批量零件划线定位、现场设备维修等多场景的使用需求。

从实际功能逻辑来看，这款中心冲依靠内部预置的两组弹簧完成动力蓄能与释放，无需额外敲击工具，操作人员仅需将冲头尖端对准预先划好的定位交点，垂直向下按压冲身，待内部弹簧压缩到预设触发行程后，击发机构会自动释放蓄能，驱动冲头瞬间冲击工件表面，打出位置精准、锥度一致的定位凹坑，整个击发过程的冲击力由内部机构精准控制，不会因为操作人员按压力度的差异出现冲点深浅不一的问题，也彻底避免了敲击过程中冲头歪斜的风险。

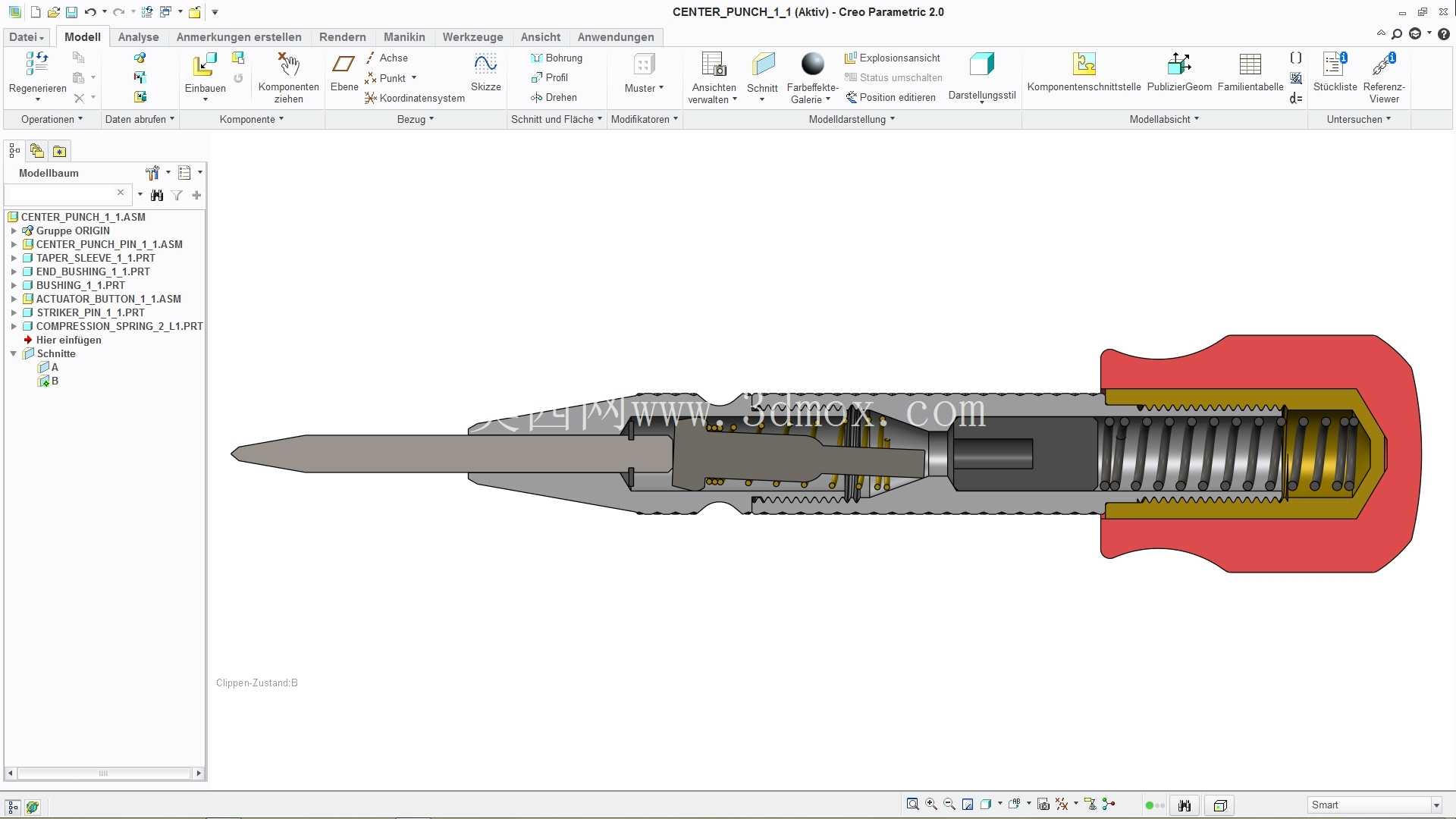

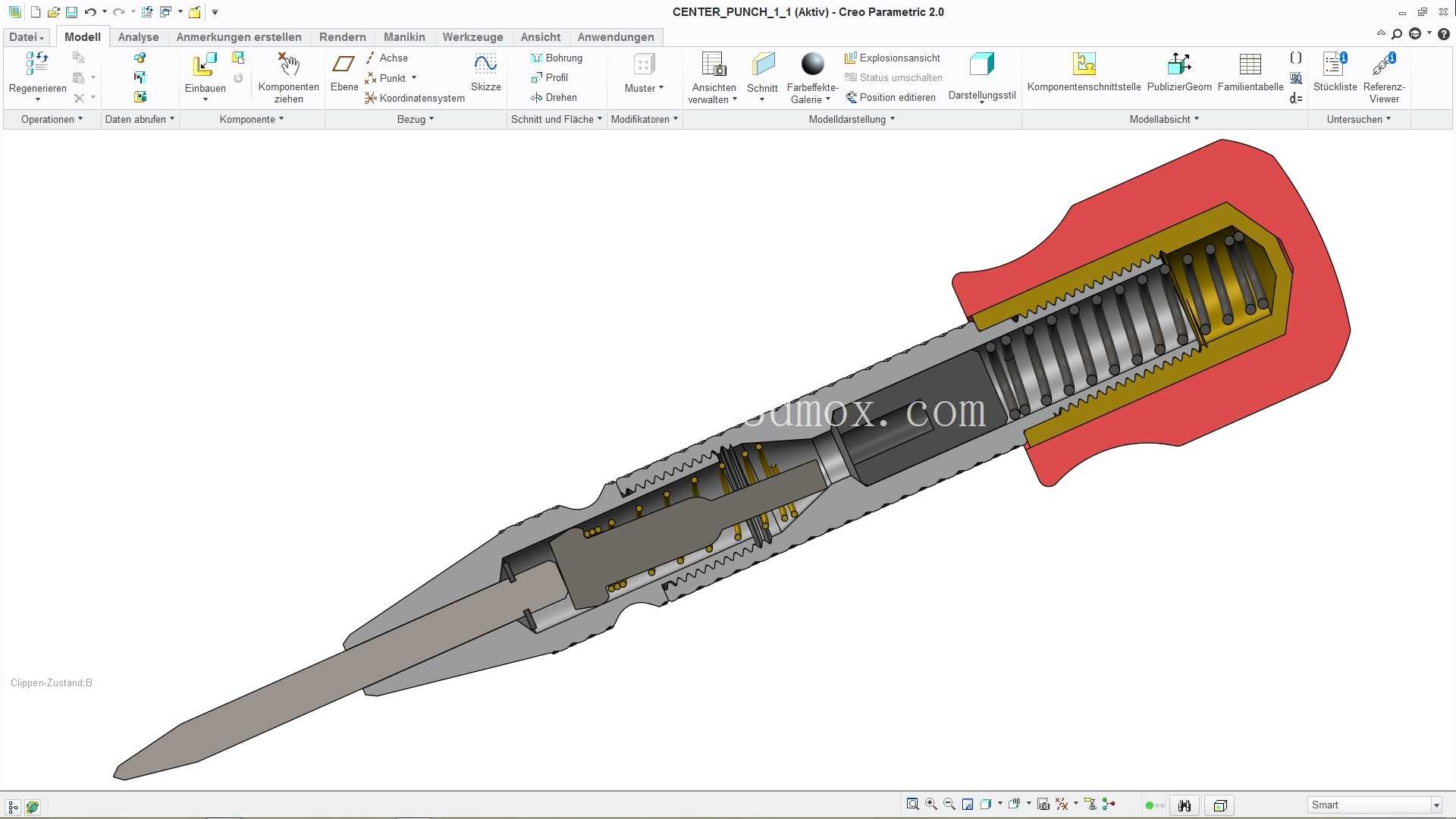

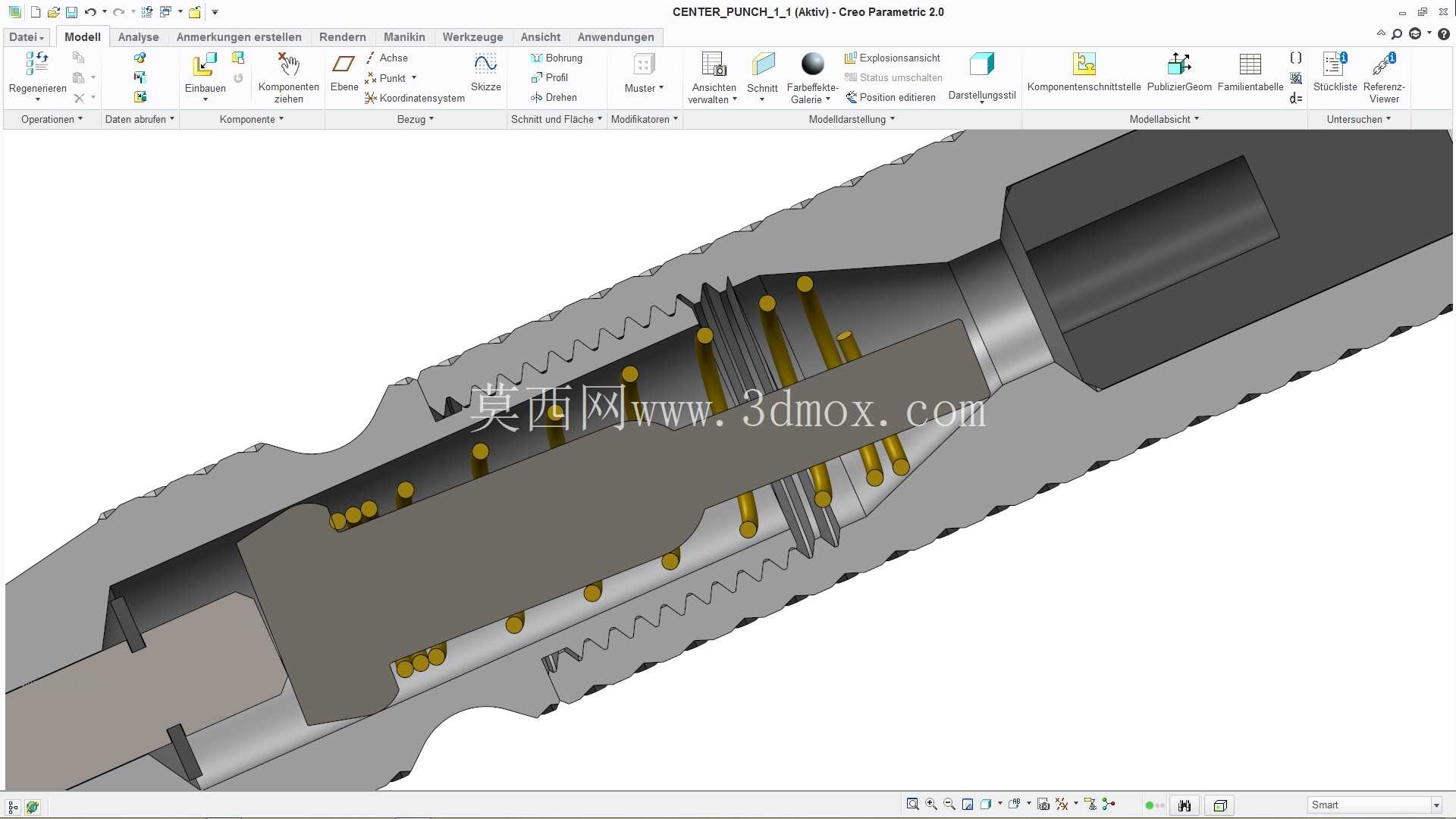

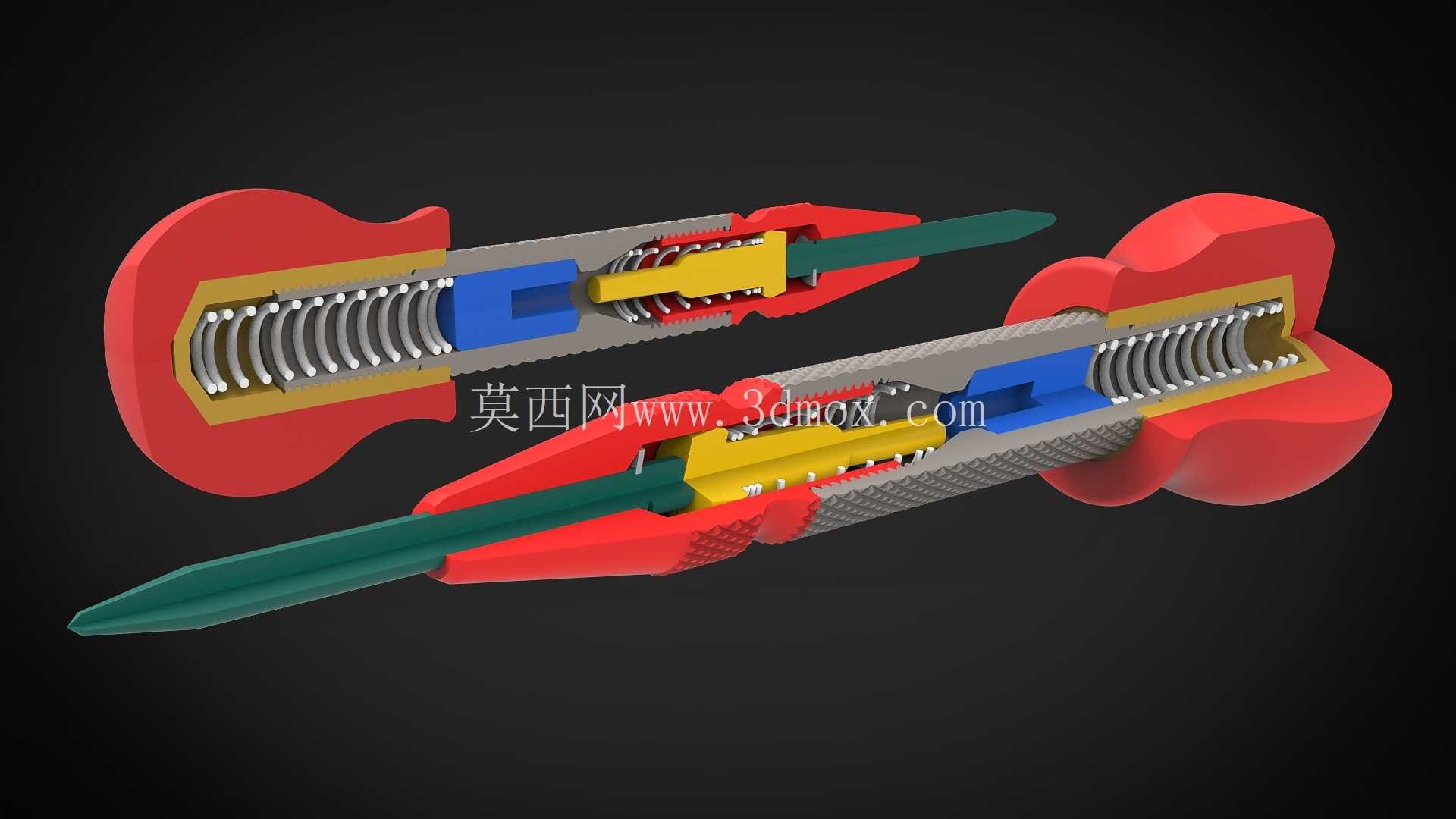

结构设计层面，整个冲具的核心传动、连接部位的螺纹均按照M10.5公称直径、1mm螺距的理论值建模，所有螺纹配合面按照零间隙状态做结构适配，完全还原实际装配时的螺纹啮合状态，方便结构设计从业者直接参考内部的击发触发逻辑、弹簧预压行程匹配关系。内部动力弹簧分为两组，负责提供击发动力的动作弹簧自由长度设定为38mm，负责冲头复位的圆锥形缠绕弹簧自由长度为21mm，两组弹簧的刚度、预压量经过匹配计算，既保证击发时的冲击力足够在普通碳钢、铝合金、铜材等常见金属材料表面打出清晰的定位凹坑，也能保证单次击发后冲头可以顺畅复位，不会出现卡滞、连冲的问题。

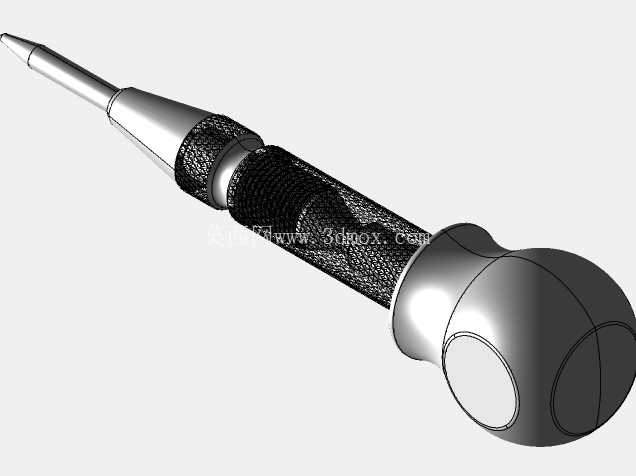

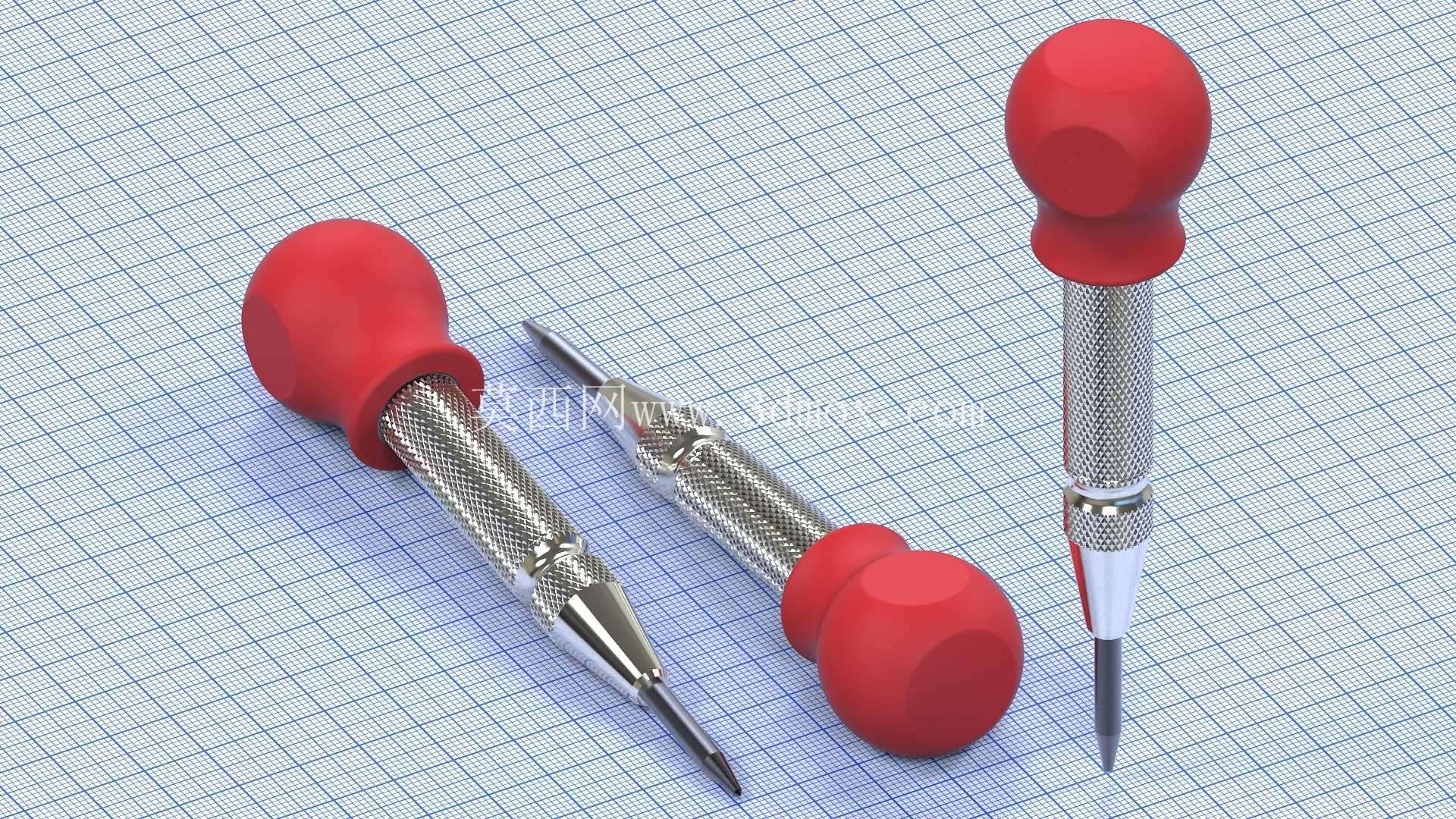

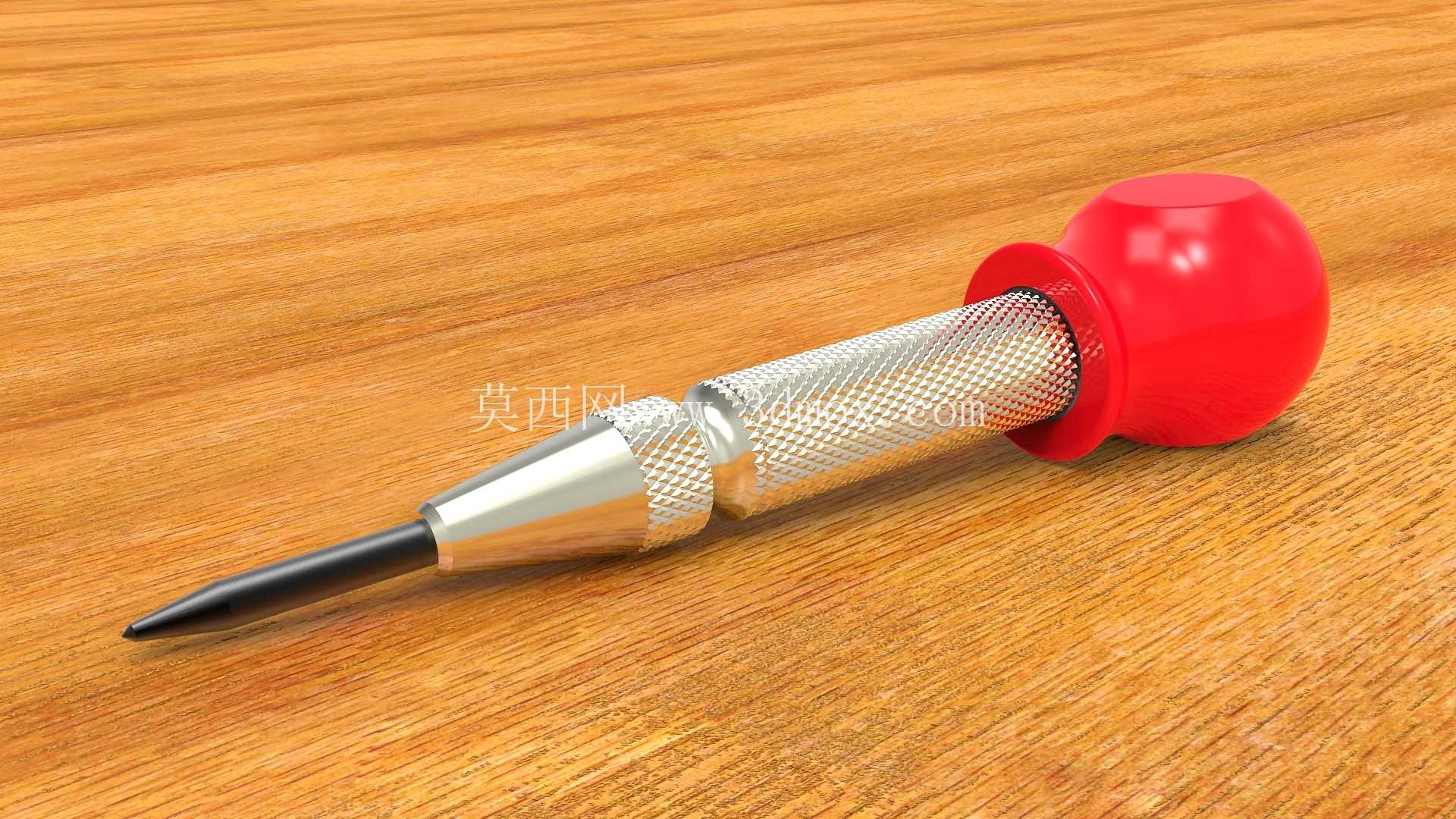

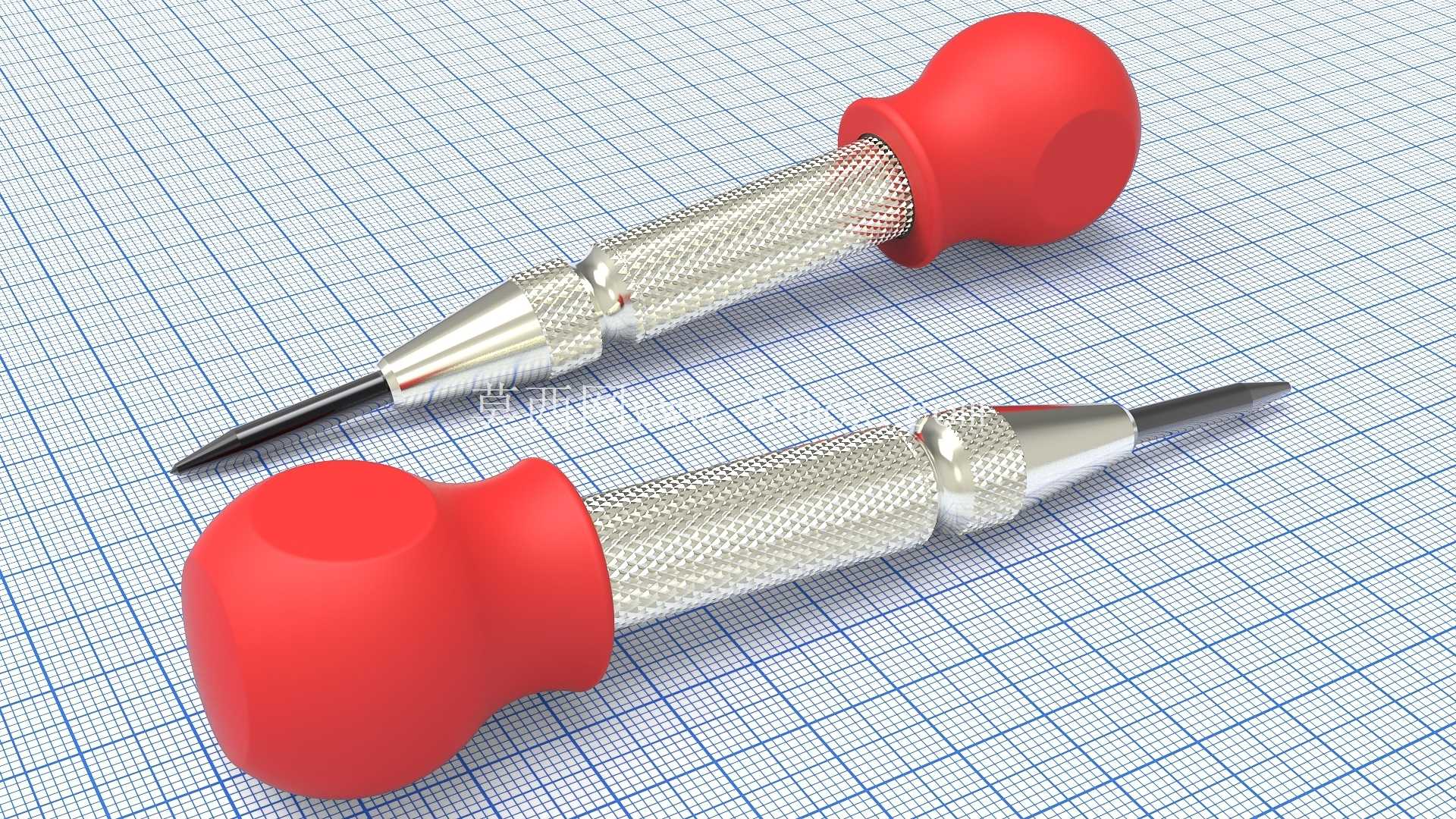

外形与安装边界方面，冲身握持段采用网纹滚花结构设计，滚花的齿距、深度完全按照五金工具的通用握持标准设计，即使操作人员手上沾有切削液、油污，也能稳定握持不会打滑；冲尾设置的球形握帽采用大圆角过渡结构，按压时手掌受力均匀，长时间连续使用也不会出现局部压痕；冲头尖端采用60度标准锥角设计，和常规高速钢中心钻的顶尖角度完全匹配，打出的定位凹坑可以直接承接中心钻的钻入动作，不会出现中心钻滑移、钻孔偏斜的问题。整个冲具的最大外径控制在握持舒适的尺寸区间，总长度适配单手握持操作的合理范围，不需要额外的安装固定结构，操作人员随身携带即可完成各类现场定位作业。

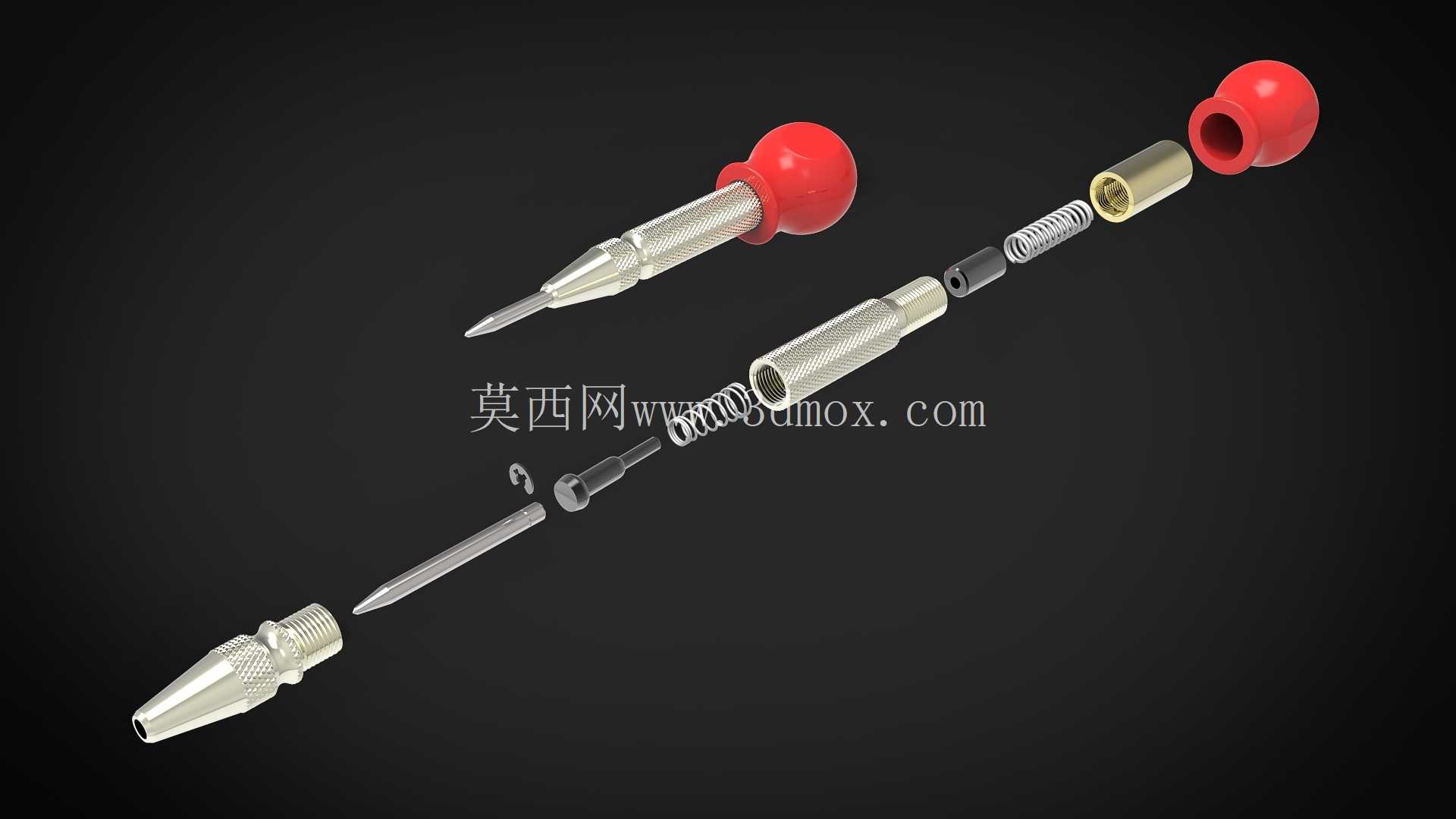

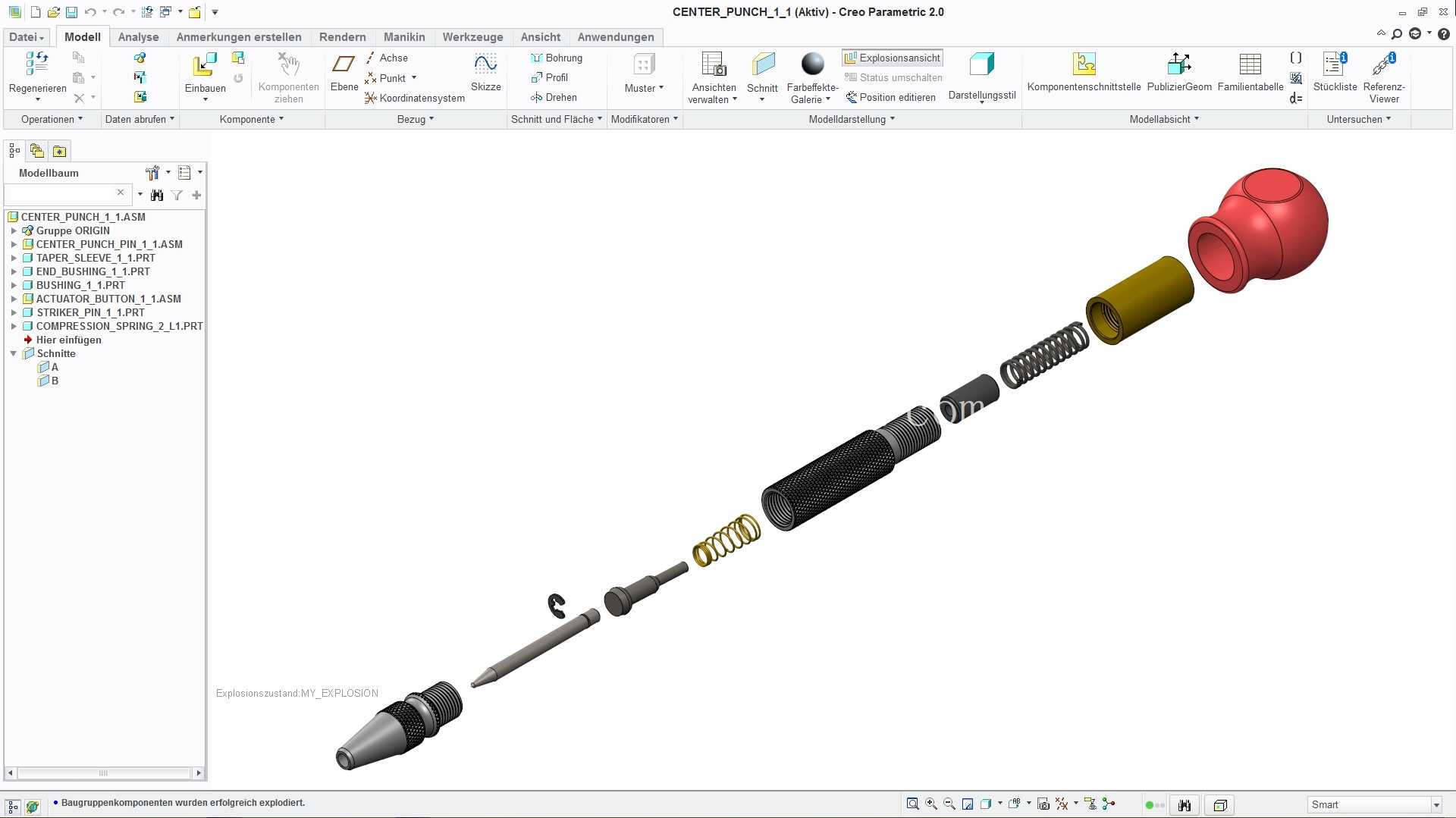

从实际使用的适配性来看，这款中心冲的冲头部分采用可更换式结构设计，当冲头尖端因为长期使用出现磨损、崩缺时，只需要拧下前端的锁紧螺帽即可更换同规格冲头，不需要整体报废整个工具，有效降低长期使用的耗材成本；冲身的金属部分采用表面防锈处理，即使在车间潮湿环境、带有少量切削液飞溅的场景下长期存放，也不会出现锈蚀卡滞内部机构的问题。对于三维建模从业者而言，这个模型完整还原了内部弹簧的装配关系、击发机构的触发配合逻辑，所有零件的装配间隙、配合公差都按照实际量产的五金工具要求设定，既可以作为手动工具结构设计的参考案例，也可以直接用于工装工具类的装配仿真、机构运动演示场景，帮助设计人员理解弹簧蓄能类手动工具的核心设计逻辑，规避传统中心冲使用过程中的各类操作风险，提升划线定位工序的作业精度与效率。
