小型肘节式钩型快速压紧夹具结构

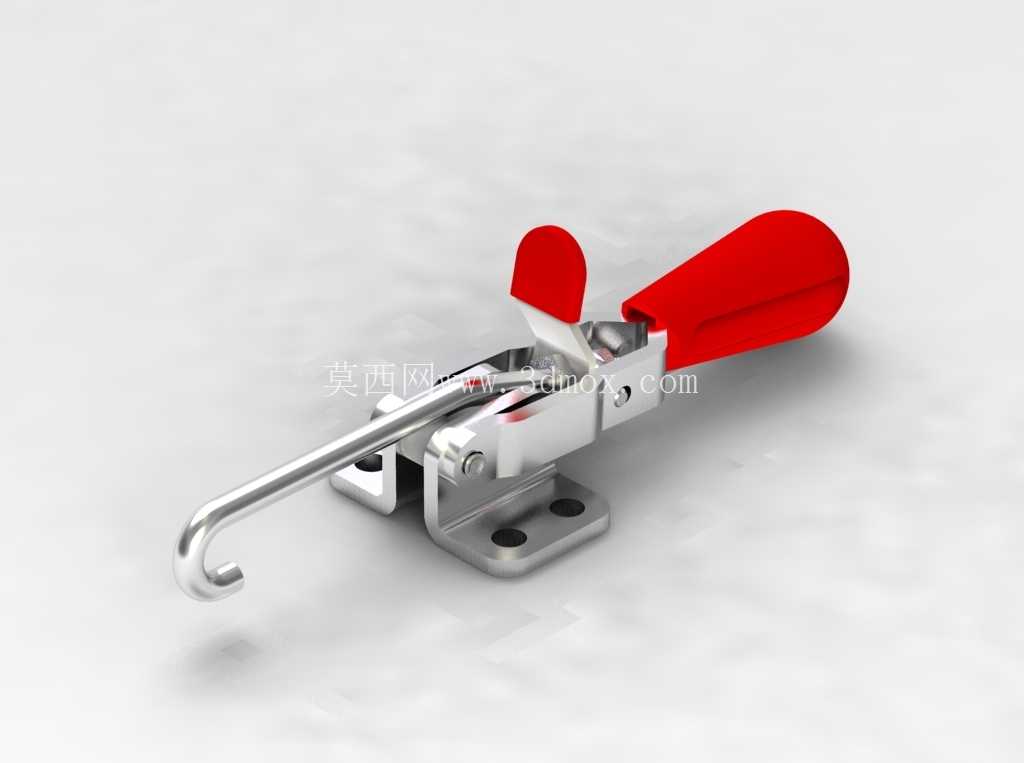

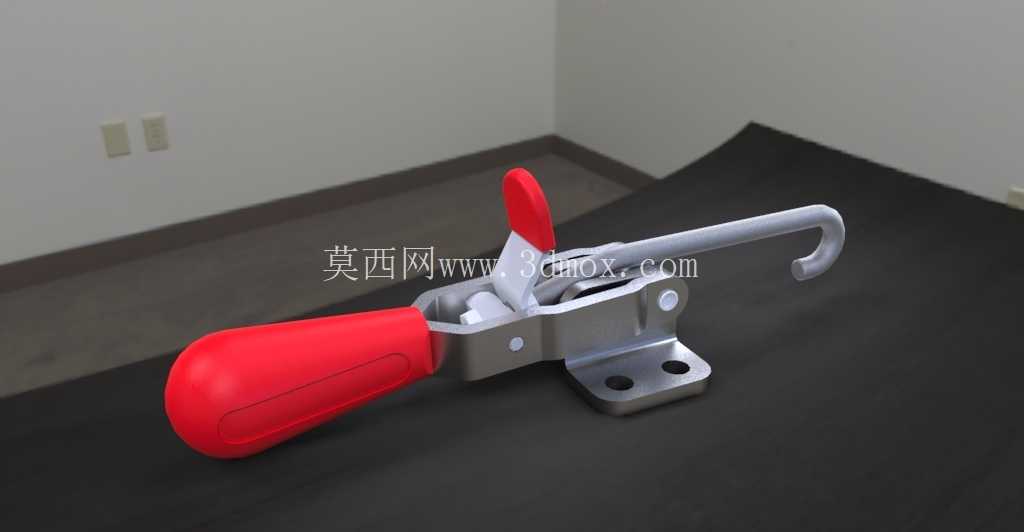

　　在工装治具、箱体扣合、小型设备舱门快锁、木质工件拼接固定这类需要频繁开合、快速锁紧的场景里，这类带挂钩的肘节式压紧夹是一线装配、加工工位上出镜率极高的标准五金件。和常见的水平压紧、垂直压紧式肘节夹不同，这款钩型结构的核心作用是提供拉力方向的锁紧力，而非垂直向下的压合力，适配的安装场景也和压合类夹具有明显区别——比如需要把两个带拉环、带挂边的部件对拉拉紧的场合，或是设备侧盖、检修门需要从侧面勾住门框锁止的位置，用这款结构就不需要额外设计复杂的锁扣机构，直接通过肘节的过死点锁紧特性实现可靠锁止，开合操作只需要扳动红色手柄就能完成，单手即可操作，工位作业效率比螺栓紧固、搭扣锁的形式高不少。

　　从结构设计逻辑来看，这款肘节夹采用的是经典的四连杆过死点锁紧原理，当手柄扳动到锁紧位置时，连杆机构会越过力学死点，此时哪怕挂钩端受到向外的拉力，也不会让机构自行松脱，只有主动对手柄施加反向扳动力，才能解锁机构，这种特性刚好适配需要防松、抗震的工装场景，比如在小型焊接工装、木工拼版工装上，工件加工过程中产生的振动不会让夹钳意外松开，能持续保持稳定的拉紧力。整个夹钳的主体受力部件都采用金属材质加工，挂钩部分做了圆弧过渡的弯钩造型，勾住对应挂点时不会出现应力集中割伤挂点的问题，挂钩和主体连杆的连接位置采用销轴铰接，铰接处预留了合理的配合间隙，保证多次扳动开合也不会出现卡滞，同时铰接销轴的端部做了铆压处理，避免长期使用后销轴脱出失效。

　　底座部分设计了两个对称的安装孔，属于法兰式安装结构，安装时可以通过螺栓直接把夹钳固定在工装基板、设备机架的对应平面上，安装孔的孔位间距按照行业通用的肘节夹安装尺寸设计，替换同规格的旧夹钳时不需要重新打孔，适配性很强。手柄部分套有红色的绝缘防滑胶套，一方面是增加操作时的摩擦力，手上沾有少量切削液、木屑的时候也能稳稳扳动手柄，不会打滑；另一方面胶套的绝缘属性能在一些带电调试的设备上避免操作人员直接接触金属本体，降低触电风险，同时醒目的红色也能在工装、设备上快速识别夹钳位置，方便操作人员快速找到操作点。挂钩的伸出长度在设计时做了合理的行程预留，锁紧状态下挂钩的有效勾合深度足够，不会因为工件的尺寸公差、安装位置的小偏差出现勾不住挂点的问题，同时解锁状态下挂钩会随连杆机构向后回缩足够的距离，方便工件取放、舱门开合，不会出现挂钩挡住工件移动路径的情况。在实际选型应用时，需要注意这款夹钳的拉力载荷上限，它属于小型肘节夹，适合用在锁紧力需求在几十公斤级的场景，比如小型箱体的箱盖扣合、薄木板的拼合压紧、轻型工装的工件定位，不适合用在大吨位冲压、重型焊接的大载荷拉紧场景，避免过载导致连杆变形、锁紧失效。

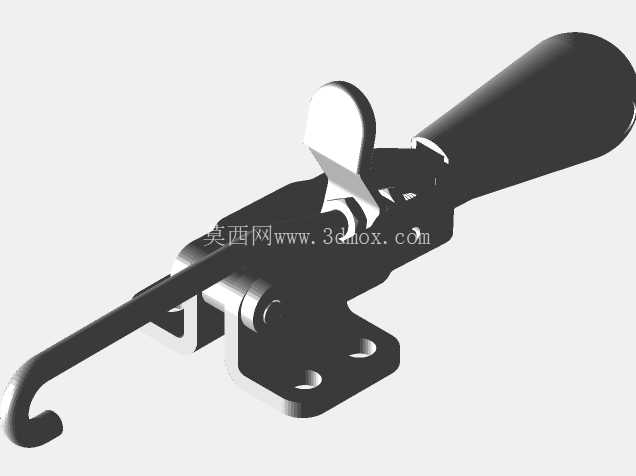

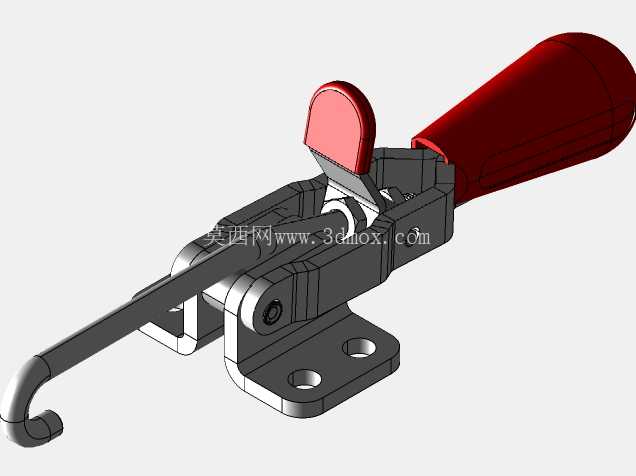

　　安装时要保证夹钳底座的安装平面和挂钩的受力方向平行，这样锁紧时拉力能顺着连杆的轴线方向传递，不会出现侧向的分力导致销轴偏磨、底座受力变形，长期使用的稳定性会更好。另外在夹钳的铰接位置，日常维护时只需要定期滴少量润滑油，就能保证机构扳动顺畅，延长整体使用寿命，不需要复杂的保养流程，很适合工业现场的粗放使用环境。从三维建模的角度来看，这个模型完整还原了夹钳的所有装配关系，每个铰接位置的配合间隙、胶套的曲面造型、底座安装孔的倒角细节都做了还原，在做工装设计、设备结构设计时，可以直接把这个模型调入装配体，用来验证安装空间、干涉情况，不需要自己从零开始测绘建模，能节省不少结构设计的时间。
