ESP32开发板配套功能扩展载板结构

　　在嵌入式开发与物联网原型验证场景中，核心主控板的接口资源往往无法直接匹配多类外设的接入需求，这类扩展载板的核心作用，就是在不改动核心主控板原有布线的前提下，拓展出适配不同外设的连接通路，降低原型搭建阶段的飞线复杂度，提升硬件调试的稳定性。这款适配ESP32 DevKit1的扩展载板，在设计之初就充分考虑了开发场景下的常用外设接入需求，板载布局完全匹配核心板的排针间距，核心板插入后不会出现结构干涉，所有排针引脚的定义与核心板丝印一一对应，避免接线时出现引脚定义混淆的问题。

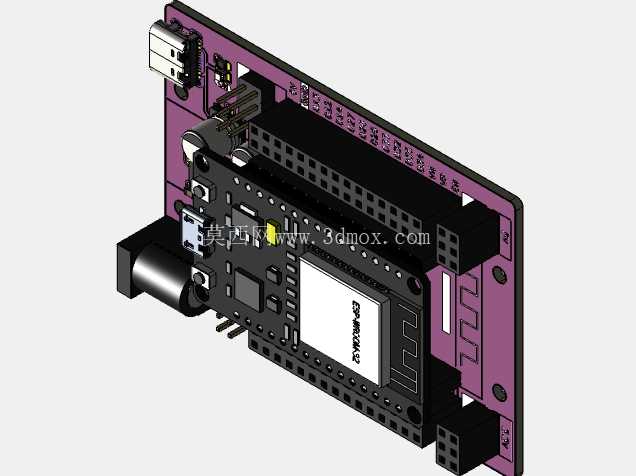

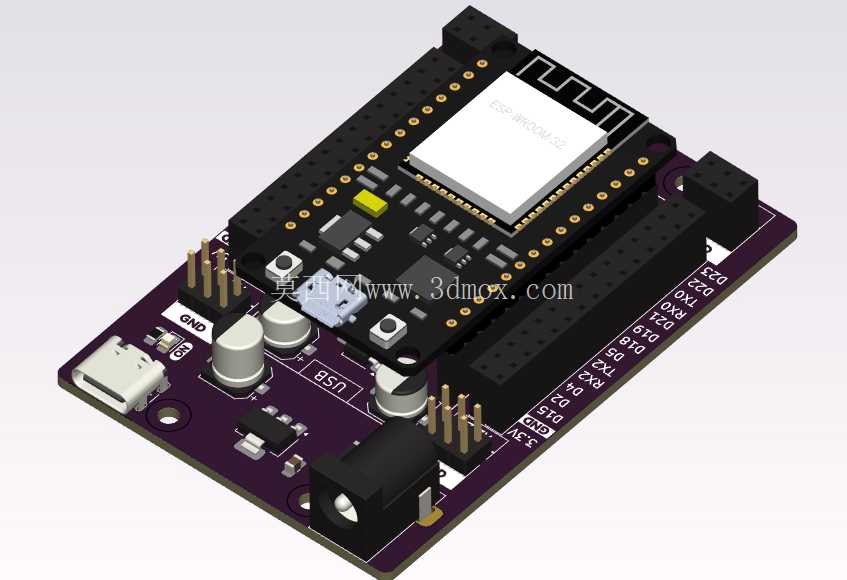

　　从结构布局来看，载板采用紫色阻焊的PCB基材，板边预留了标准安装孔位，孔位尺寸匹配常用的M3铜柱安装规格，可以直接固定在通用亚克力外壳或者铝合金开发支架上，安装孔的位置避开了板上所有元器件的投影区域，固定螺丝锁紧后不会挤压到板上的电容、接插件等元器件，不会造成板件变形或者元器件虚焊的问题。载板上集成了常用的电源输入接口，除了匹配核心板原有USB供电通路外，还增设了直流电源输入座，可以接入7-12V的外部直流电源，板载的稳压电路会将输入电压转换为核心板与外设所需的3.3V、5V供电，供电通路的电容布局紧贴电源引脚，能够有效滤除电源纹波，避免外设接入时出现电压波动导致的主控复位问题。

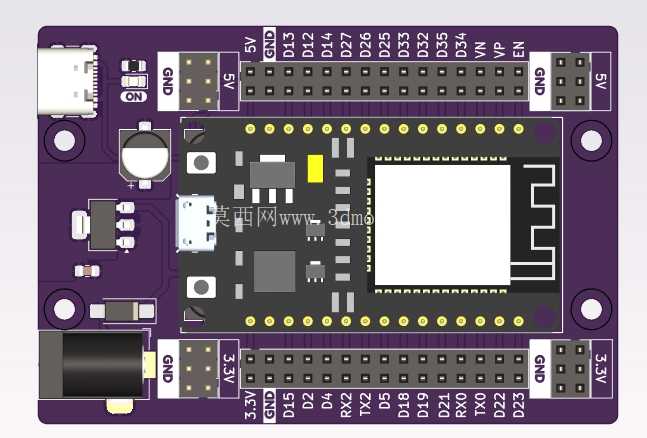

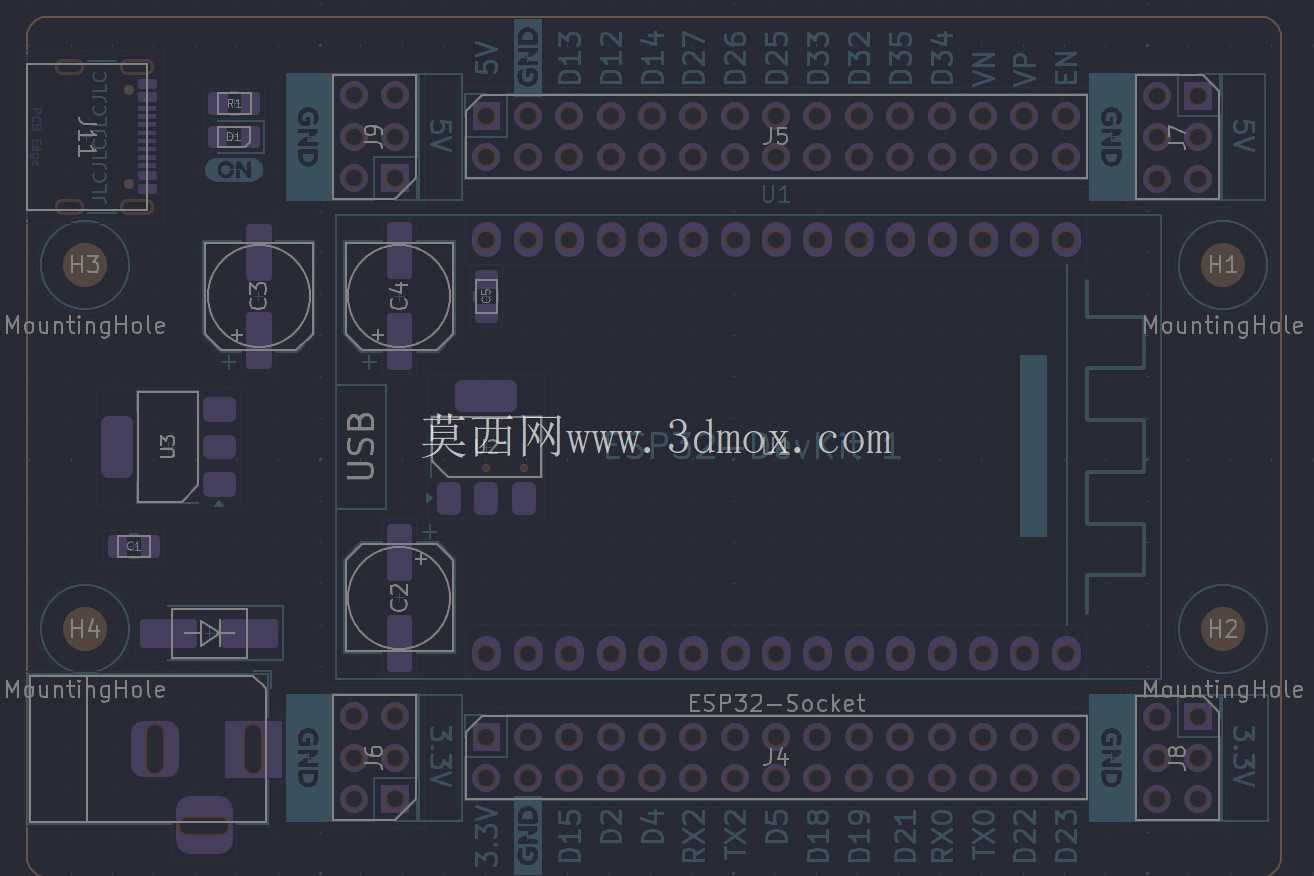

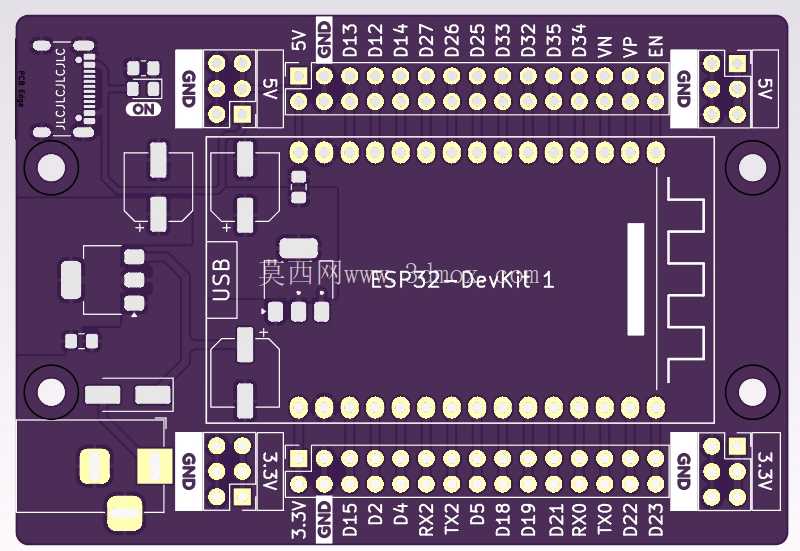

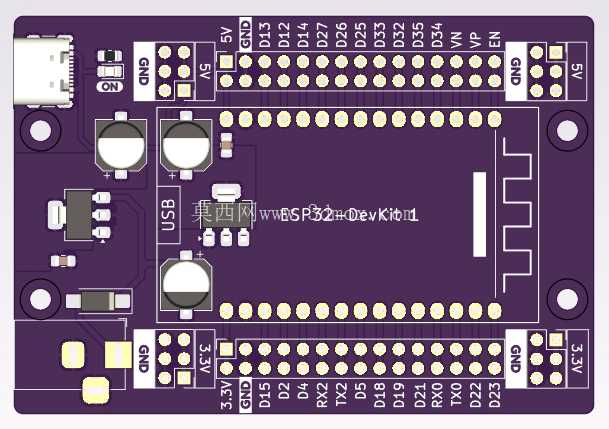

　　接插件布局上，所有外扩引脚都采用标准排针引出，引脚分组按照电源、IO口、通信接口的功能分区排布，不同功能组的排针之间预留了足够的接线空间，即便是同时接入杜邦线连接多个传感器，也不会出现接线拥挤导致的相邻引脚短路问题。板上的USB接口位置与核心板的USB接口错开排布，不会出现两个USB插头同时插入时互相干涉的情况，电源指示灯、用户自定义指示灯的位置都设置在板边便于观察的区域，调试时不需要挪动板件就能直观查看供电状态与IO口电平状态。设计过程中充分考虑了开发场景下的反复插拔需求，所有排针与接插件都选用了插拔寿命更长的规格，排针焊盘做了加大处理，反复插拔排针不会出现焊盘脱落的问题。

　　载板的外形尺寸完全覆盖核心板的投影区域，核心板插入后整体结构紧凑，不会额外占用过多的桌面安装空间，对于需要将开发系统集成到小型设备外壳内的场景，这个尺寸边界也能适配多数通用嵌入式设备外壳的内部安装空间，不需要额外对外壳进行二次切削加工。在实际使用中，这款扩展载板可以直接对接常用的温湿度传感器、显示屏、通信模块等外设，不需要额外搭建面包板接线，能够大幅缩短原型验证的硬件搭建周期，板上的布线都做了等长处理与阻抗匹配，即便是接入高速通信外设，也能保证信号传输的稳定性，不会出现信号干扰导致的通信丢包问题。载板四角做了圆角处理，避免安装调试过程中板边锐角划伤操作人员，板上所有元器件的高度都控制在合理范围内，最高的元器件也不会超出核心板板载模块的高度，叠加安装后整体厚度均匀，不会出现局部凸起导致的外壳合盖困难问题。
