多工位级进冲压模具带成型样件结构

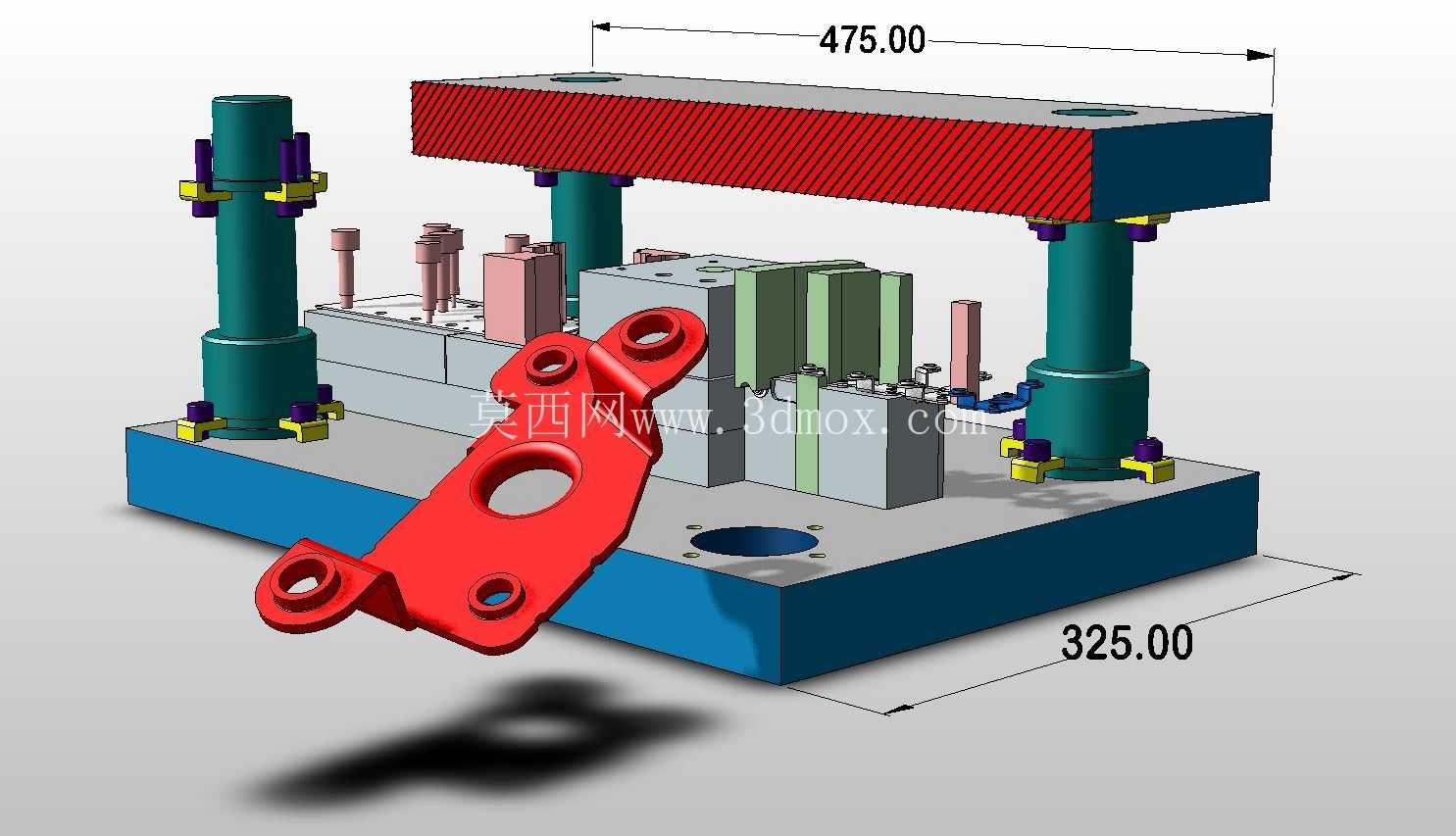

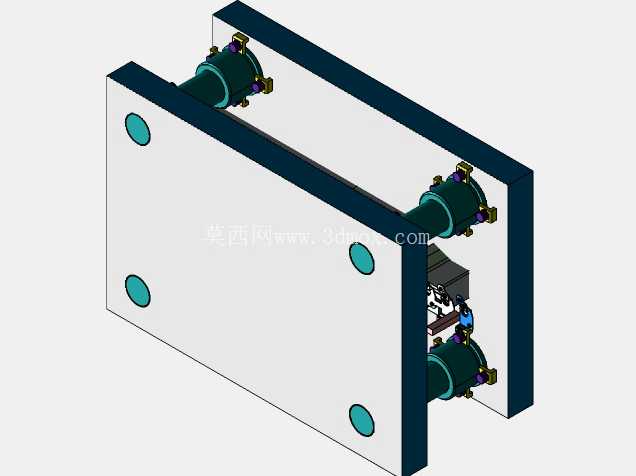

　　这套级进冲压工装主要面向中小尺寸五金结构件的连续批量生产场景，常见于汽车零部件、通用五金配件的冲压加工产线，可在单次冲床行程周期内完成多道序的连续加工，无需多次单工序定位装夹，能大幅降低重复定位带来的形位公差累积，适配高速冲床的连续作业节拍。整套工装的安装边界尺寸清晰，模座总长度方向为475mm，宽度方向为325mm，上下模闭合高度可适配常规开式单点冲床的安装空间，模架采用后侧导柱结构，四根导柱配合导套实现上下模的精准导向，导柱端部设置的限位锁紧结构可在模具开模极限位置避免导套脱出，同时在合模过程中抵消部分侧向冲裁力，保证凸凹模的配合间隙均匀。

　　从结构布局来看，下模座作为整套工装的承载基础，依次排布了多组工位的凹模镶块、定位挡料结构、顶料装置与误送料检测组件，条料沿送料方向逐步递进，依次完成冲裁、弯曲、成型、落料等多道工序，图中展示的红色成型样件就是该模具最终产出的零件，样件上的多个安装孔、弯折翻边结构均在级进步进过程中一次成型，无需后续二次机加工。上模部分对应各工位设置了独立的凸模固定结构，不同工序的凸模采用快换式镶块设计，当某一工位的凸模出现磨损或需要调整成型尺寸时，可单独拆卸更换镶块，无需拆解整套模架，大幅降低产线换模调试的时间成本。

　　设计过程中针对冲压过程的料带排样做了优化，搭边宽度控制在合理范围内，既保证料带送进过程中的刚性，避免送料偏移，又能最大化提升材料利用率，减少边角料的产生。各成型工位的卸料板采用弹性卸料结构，配合均匀排布的矩形弹簧提供稳定的卸料力，避免成型零件卡在凸模上，同时在成型过程中对料带施加预压紧力，减少冲压过程中的材料翘曲变形。导柱与导套的配合间隙控制在微米级，保证上下模合模时的同轴度，避免啃模现象发生，模座上预留的模柄安装孔可直接适配标准冲床的模柄连接结构，安装时无需额外加工连接法兰。针对冲压过程中产生的废料，下模座对应各冲裁工位设置了落料孔，废料可直接沿落料孔滑落至冲床下方的废料收集槽，无需人工频繁清理模面，适配连续自动化生产的作业需求。

　　样件上的异形孔与弯折结构在模具中对应设置了侧向成型滑块结构，当模具合模到指定行程时，斜楔驱动滑块完成侧向冲孔与弯折动作，开模时滑块在复位弹簧作用下退回原位，避免成型后的零件与滑块发生干涉，保证零件可顺利随料带递进至下一工位。整套模具的各工位间距经过严格计算，与送料机的送进步距完全匹配，定位钉在每次送料到位后插入料带的预冲定位孔中，实现精准定位，将每一步的送料误差控制在0.02mm以内，保证成型零件的尺寸一致性。上下模座采用高强度铸铁材质，经过时效处理消除内应力，避免长期冲压受力导致模座变形，凸凹模镶块采用合金工具钢制作，经过淬火硬化处理后表面硬度达到HRC58-62，具备足够的耐磨性与抗冲击性能，可承受百万次以上的冲压作业而不出现过量磨损。
