带刹车功能插杆式工业主脚轮结构

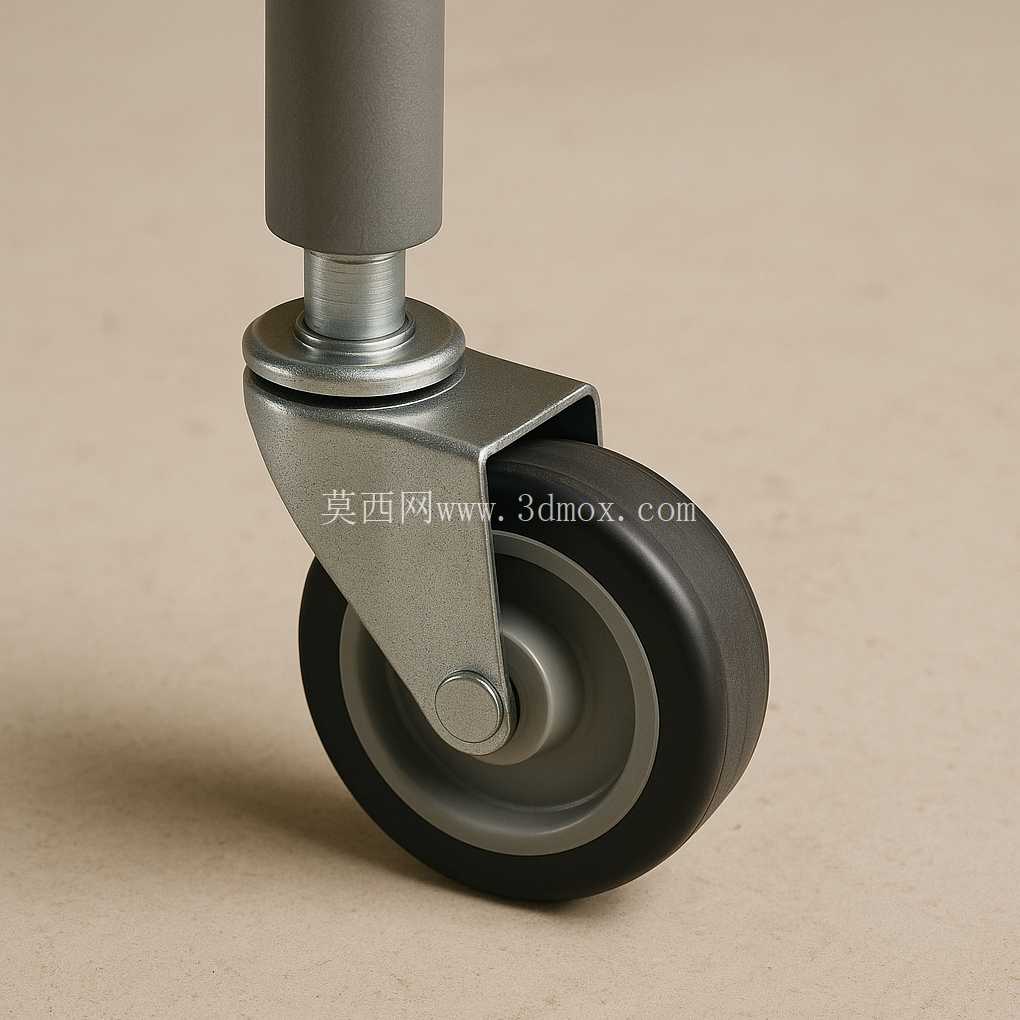

　　这款插杆式带刹车主脚轮，是面向需要频繁移位、定点驻留的工业与商用设备开发的移动支撑部件，在医疗护理设备、办公转椅、轻型工业推车、移动式工作站这类场景中适配性极强，这类场景普遍存在作业空间狭窄、移位频次高、驻留时需要稳定不滑移的需求，常规无刹车脚轮无法满足定点操作时的固定要求，而平板安装式脚轮又会在部分圆管立杆结构的设备上出现安装适配难题。从结构设计逻辑来看，这款脚轮采用插杆式安装接口，安装段为等径圆柱结构，适配对应内径的圆管立杆设备，安装时仅需将插杆插入设备底部的立杆套管内，通过径向顶丝或者配套的卡簧结构即可完成固定，相比平板安装的脚轮，不需要在设备底部预留平整的安装面板，也不需要打四个对称的安装孔，对于管状支腿的设备来说，安装工序更简便，安装后整体结构更紧凑，不会突出支腿外侧额外占用空间。

　　旋转机构集成在插杆与轮架的连接位置，内置的回转支撑结构可以实现360度全方向旋转，转向时阻力极小，在狭窄的通道或者工位间隙内移位时，不需要反复调整设备角度，单脚轮即可灵活转向，规避了定向轮转向需要大半径回转空间的问题，尤其适合医院病房、办公室工位这类空间局促、障碍物多的使用场景。轮体部分采用高耐磨的硬质橡塑材质，轮面为微弧面设计，接触地面的宽度经过优化，既可以保证足够的承载接触面积，降低单位面积的地面压强，避免在环氧地坪、实木地板这类较软的地面上留下压痕，同时微弧面的轮型在转向时不会出现卡滞，转向过程中轮面与地面的滑动摩擦更小，推动时更省力。

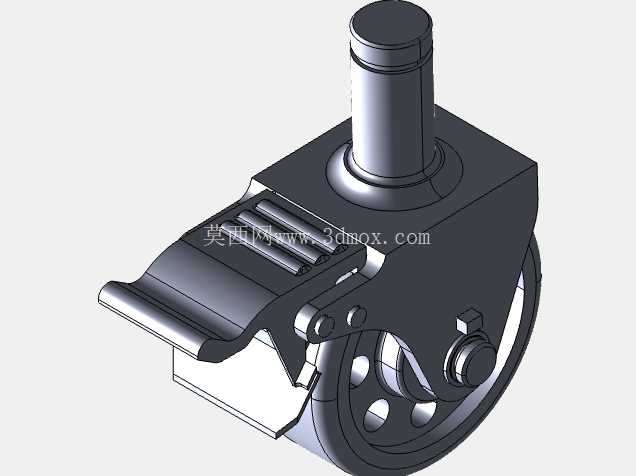

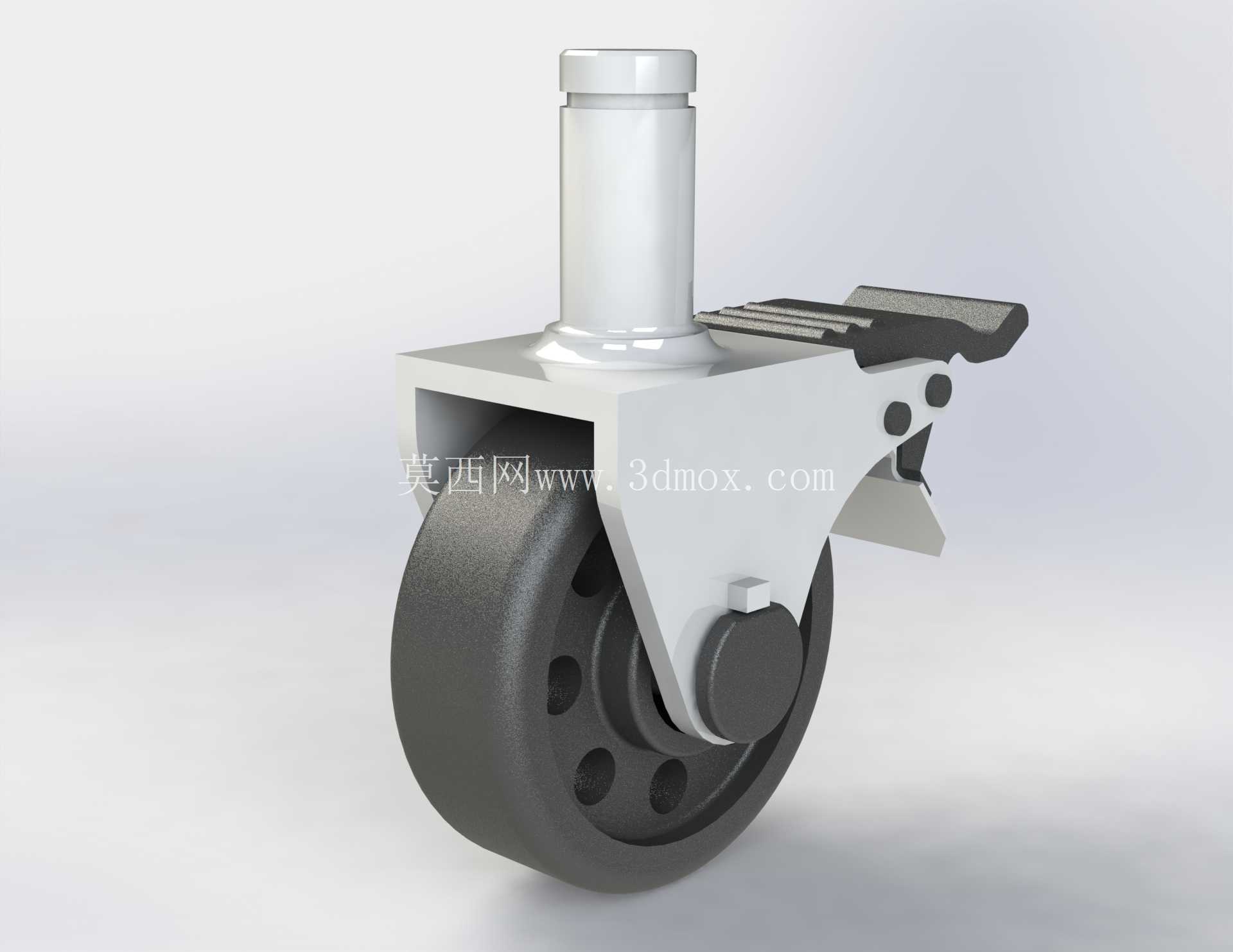

　　轮架采用一体式冲压成型的金属结构，整体为弯折成型的支撑臂，轮轴位置做了加厚处理，承载时应力分布均匀，不会因为长期重载出现轮架变形、轮轴偏移的问题。刹车结构集成在轮架的侧上方，采用脚踏式触发设计，不需要弯腰用手操作，移位到目标位置后，用脚踩下刹车拨片，刹车块就会同时抵紧轮面和回转机构，既可以锁止滚轮的滚动，也可以锁止轮架的旋转，避免设备驻留时出现滚轮滑动、轮架意外转向的问题，解锁时仅需要用脚挑动拨片即可复位，操作十分便捷。从安装边界尺寸来看，插杆的直径、插杆伸出轮架顶面的长度都做了标准化设计，适配市面上主流的管状支腿设备的安装套管尺寸，轮体直径的选型兼顾了越障能力和安装高度，小尺寸的碎石、地面接缝不会卡住滚轮，同时整体安装高度控制在合理范围内，不会让设备整体抬升过高导致重心上移影响稳定性。轮架的侧向宽度、刹车拨片的伸出长度都经过优化，安装后不会突出设备支腿的外轮廓，避免在移位过程中刹车拨片剐蹭到周边的设备或者墙体。

　　在实际选型适配时，需要注意设备单支腿的承载重量要匹配脚轮的额定载荷，四个脚轮配套使用时，整体承载能力需要预留至少1.5倍的安全系数，避免设备满载时单个脚轮过载出现损坏；安装时要保证插杆插入套管的深度足够，顶丝要顶在插杆的定位凹槽内，避免使用过程中脚轮从套管内脱落；日常维护时需要定期清理轮轴位置缠绕的毛发、碎屑，定期在回转机构和轮轴位置加注润滑脂，保证转向和滚动的顺畅性，刹车块出现过度磨损时要及时更换，避免刹车失效。这款脚轮的结构设计充分考虑了窄空间作业的移动需求，集成的刹车功能兼顾了移动灵活性和驻留稳定性，插杆式的安装结构降低了管状支腿设备的适配难度，是轻型移动设备移动支撑方案里通用性较强的一款结构。
