2英寸平板式旋转万向脚轮结构设计

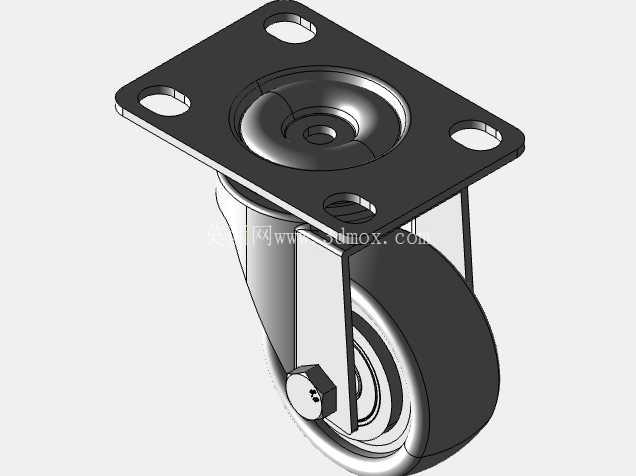

　　这款2英寸规格的平板式旋转万向脚轮，是工业移动载具、轻型工装设备、商用家具领域应用极广的通用支撑移动部件，在车间轻型物料周转车、实验室小型设备台架、商用展示柜、办公移动家具、生产线旁小型工位器具的设计选型中，这类小尺寸万向脚轮往往是兼顾移动灵活性与安装便捷性的首选部件。从结构设计逻辑来看，这款脚轮采用顶板安装的固定形式，顶部方形安装板预留四个对称分布的安装通孔，安装时可通过螺栓直接与载具底部的安装面锁紧固定，不需要额外设计适配支架，安装板的平面度公差控制在合理范围内，能保证与安装面完全贴合，避免长期受力后出现安装应力集中导致的支架变形问题。

　　旋转结构采用中心回转支承设计，回转中心与滚轮中心存在合理的偏心距，这个偏心距的取值是经过实际工况验证的，既不会因为偏心距过小导致转向卡滞，也不会因为偏心距过大造成推行时轮体左右晃动，转向时可以绕垂直轴实现360度无死角旋转，推行过程中不需要额外调整载具朝向就能灵活改变移动方向，在狭窄的车间通道、拥挤的办公区域内移动时，能大幅降低转向操作的难度。滚轮部分采用单轮配双侧支架支撑的结构，轮体材质选用耐磨的复合橡塑材料，表面硬度控制在邵氏75-85度区间，既可以在环氧地坪、瓷砖地面、木质地板等常见地面上滚动时不会留下压痕，也能保证足够的耐磨性能，满足日常高频次移动的使用寿命要求，轮芯部分搭配金属衬套与中心销轴配合，转动时的摩擦阻力小，推行过程中不会出现明显的异响。

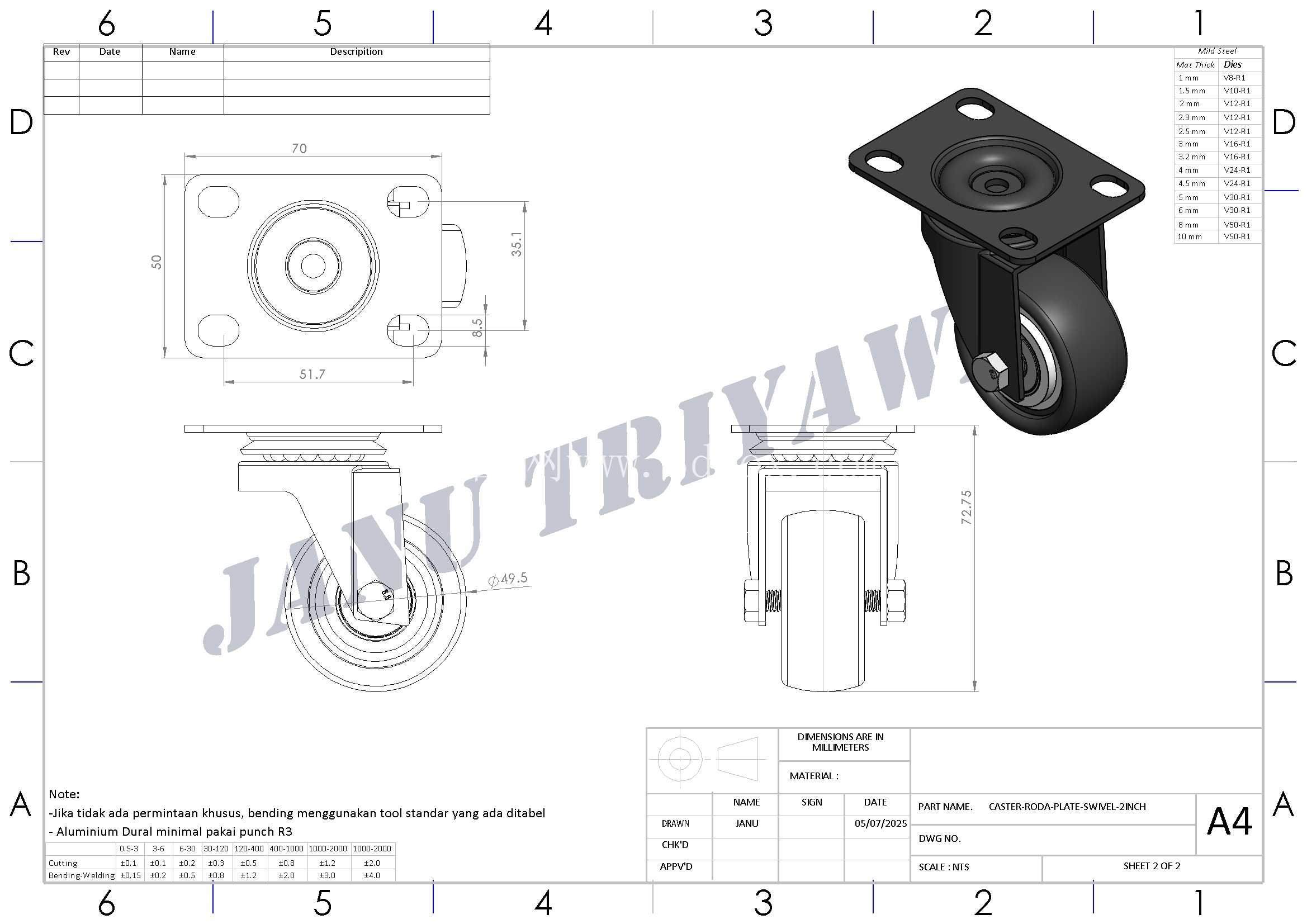

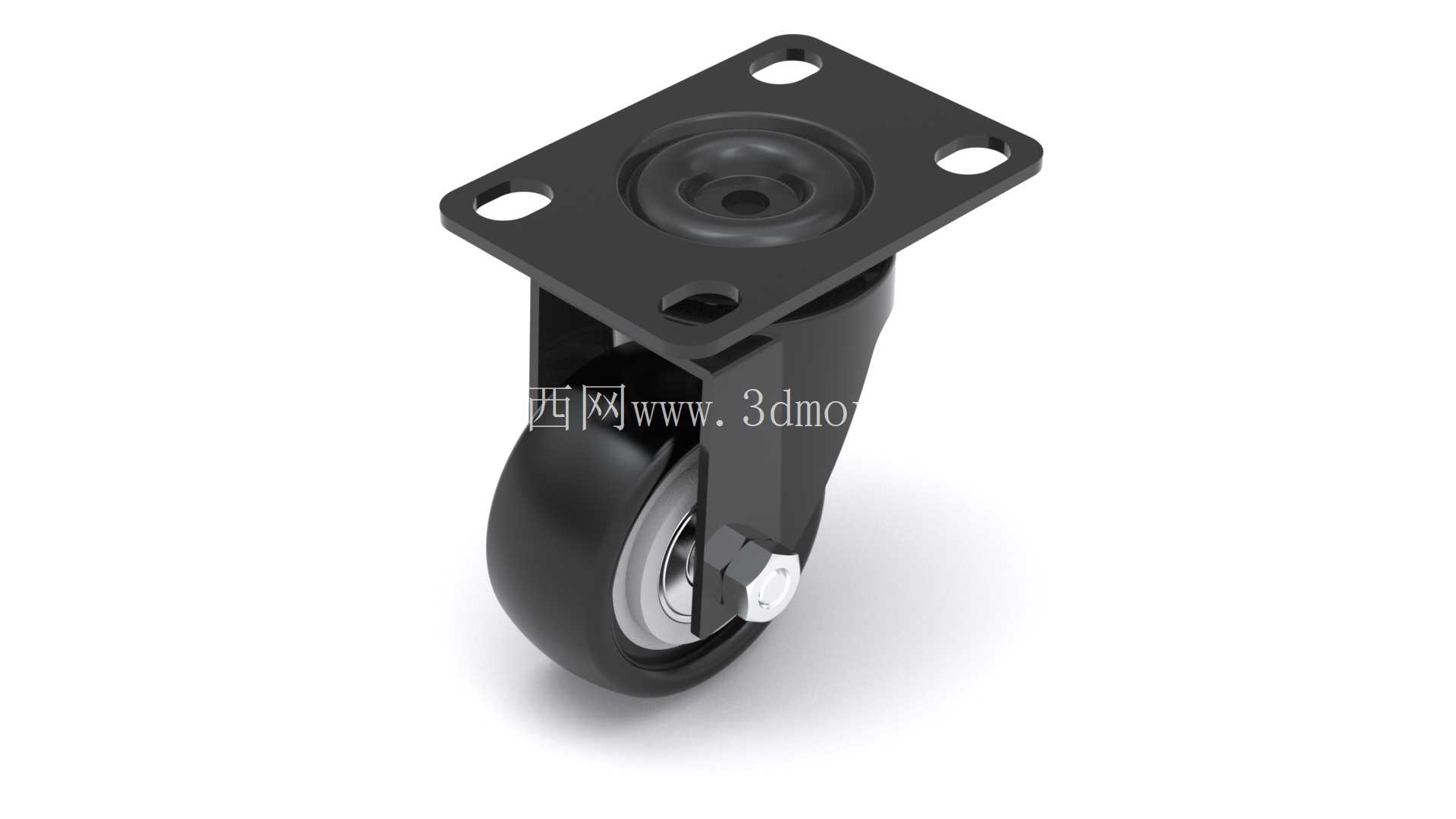

　　支架部分采用一体冲压成型的金属支架，表面做黑色电泳防锈处理，在车间潮湿环境、日常清洁擦拭的场景下不容易出现锈蚀掉漆的问题，支架的折弯角度经过精准计算，轮体转动时不会和支架、顶部安装板产生运动干涉，同时支架的壁厚满足2英寸脚轮对应的额定载荷要求，在额定载荷范围内长期使用不会出现支架变形、轮轴偏移的问题。从安装边界尺寸来看，这款脚轮的整体安装高度控制在较低水平，安装后不会过度抬升载具的整体重心，能保证载具移动过程中的稳定性，顶部安装板的孔位尺寸符合行业通用的2英寸脚轮安装孔距标准，在做设备改型、旧轮替换时可以直接适配原有安装孔位，不需要重新打孔调整。在实际选型应用中，这类脚轮通常会和同规格的定向脚轮搭配使用，根据载具的额定载重、使用场景确定安装数量，一般四个脚轮搭配使用时，单轮额定载荷取总载重的1.5倍安全系数即可满足使用要求，在需要频繁转向、移动路径复杂的场景下，全装万向轮的配置能获得最高的移动灵活性，在长距离直线移动较多的场景下，采用两个万向轮加两个定向轮的搭配，能兼顾转向灵活性与直线推行的稳定性。

　　设计这类脚轮的三维模型时，需要重点关注回转部分的运动间隙控制，既要保证旋转时无卡滞，也要控制径向与轴向的窜动量在合理范围内，窜动量过大会导致载具移动时出现晃动，影响放置在载具上的精密设备、易碎物料的稳定性；轮体与支架的配合间隙也需要严格控制，间隙过大会导致轮体转动时出现偏摆，加速轮体的不均匀磨损，间隙过小则会因为加工误差、灰尘堆积导致轮体转动卡滞。另外，这类小尺寸万向脚轮通常不设计刹车结构，主要用于不需要长时间固定位置、或者载具本身自带定位结构的场景，如果需要带刹车的版本，可以在轮架侧方加装刹车踏板结构，通过刹车片抵住轮面实现轮体的转动锁止，部分需要锁止转向的版本还可以在回转位置加装转向锁结构，锁止后轮体只能沿直线方向移动，满足不同场景的使用需求。在三维建模过程中，需要准确还原各部件的配合关系，安装板的孔位尺寸、回转中心的偏心距、轮体的直径与宽度、整体安装高度这些关键尺寸需要严格按照实际产品参数建模，保证模型导出后可以直接用于设备的整体装配干涉检查，也能用于后续的工程图输出、安装指导文件制作。
