半条命主题创意撬棍五金工具结构

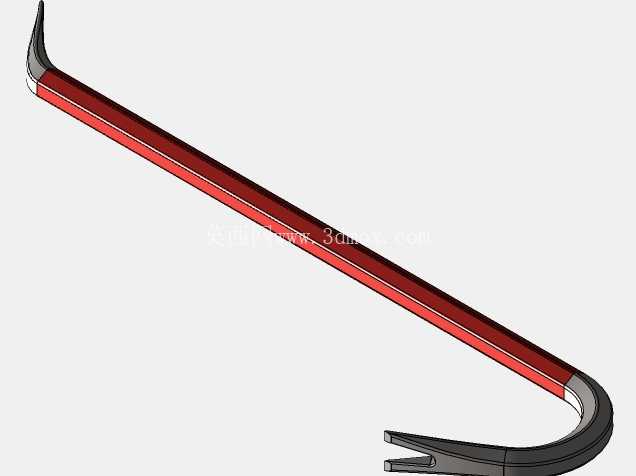

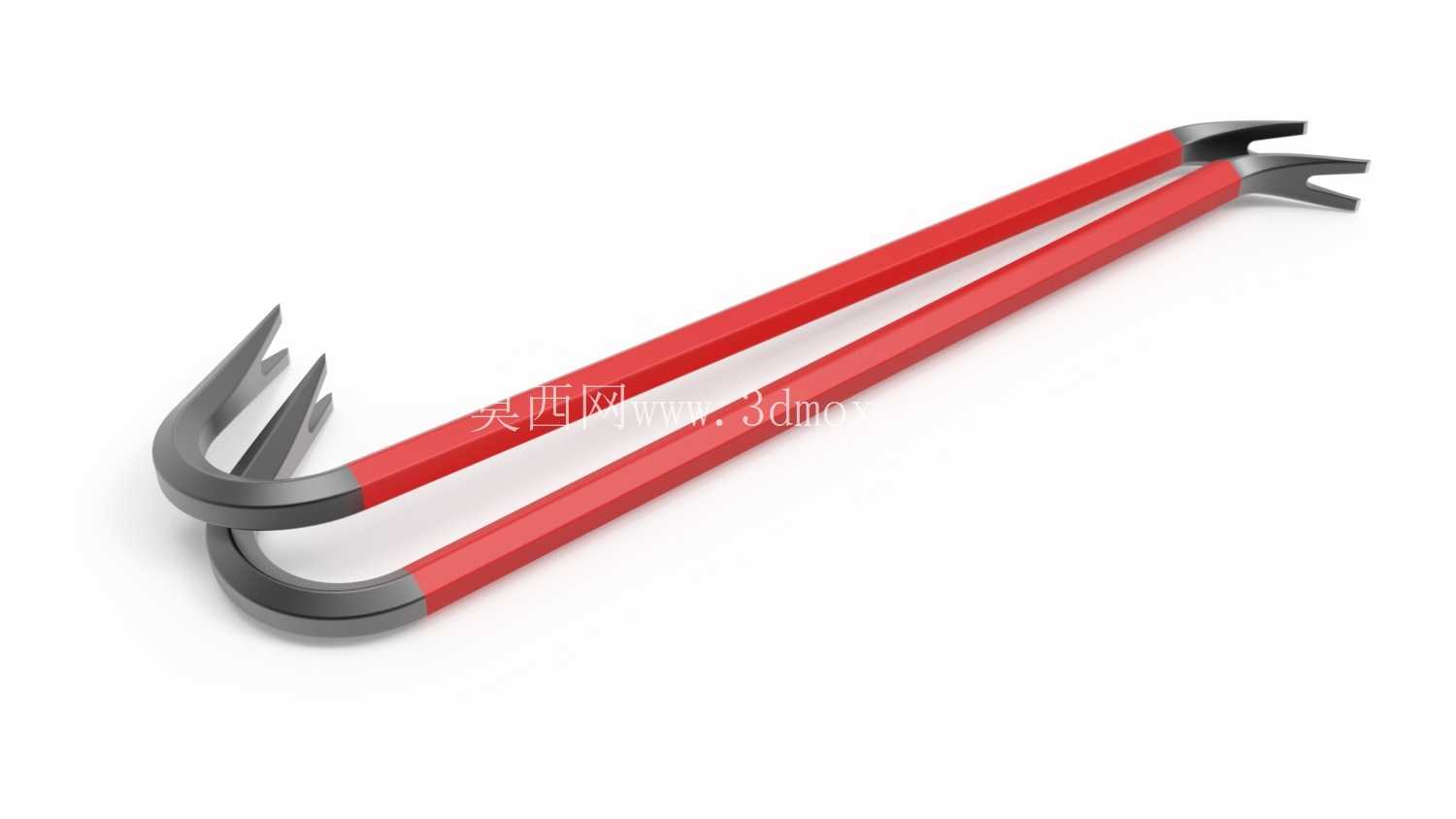

这款撬棍的结构设计参考了经典游戏作品中的标志性工具造型，在还原视觉特征的同时兼顾了手动工具的实际力学性能要求。从实际应用场景来看，这类撬棍可覆盖设备检修、木箱拆解、模具拆装、工位辅助撬动等多个作业场景，在机械装配、仓储物流、设备维保等环节都能发挥作用，依靠杠杆原理实现小作用力下的大扭矩输出，完成缝隙扩张、构件撬起、钉子拔除等常规手动操作。

从功能特性层面看，撬棍的工作端采用弯勾式尖头设计，尖头部分做了收窄处理，能够轻松插入2mm以内的窄小缝隙，弯勾的曲率经过反复校核，既保证了撬动时的勾持力不会滑脱，又能在拔钉作业时提供稳定的支撑支点；杆身采用等截面六边形结构，相比传统圆形杆身，六边形截面在承受扭矩时抗形变能力更强，同时握持时不易打滑，即便手上沾有油污也能稳定施力，杆身的长度经过力学配比，在保证足够力臂长度的同时控制整体重量，避免长时间手持作业产生过度疲劳。

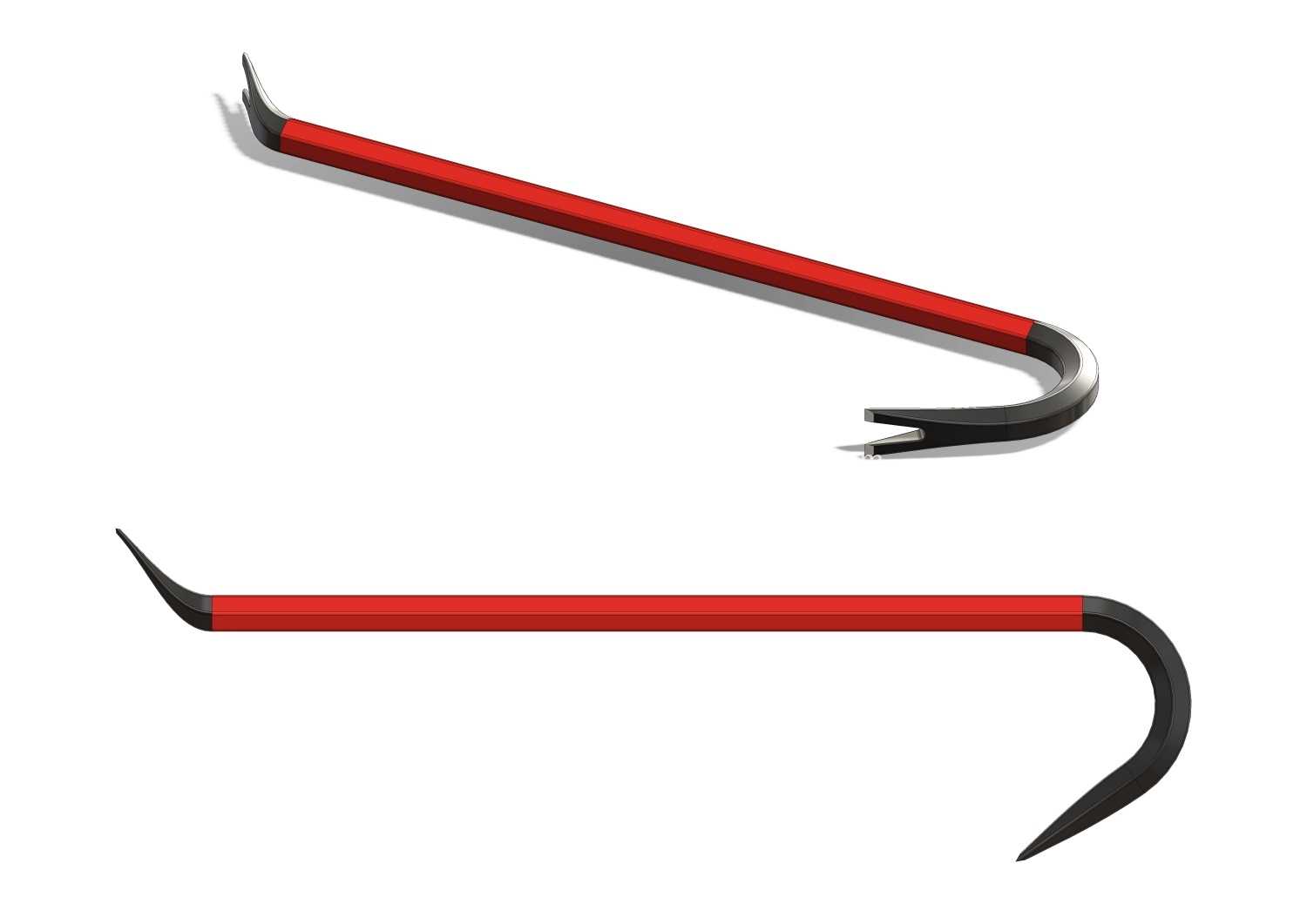

设计过程中首先确定了两端的功能分区，一端为弯勾撬头，负责插入缝隙撬动、勾拉构件，另一端的平直扁头可用于敲击、大面积缝隙扩张，两个工作端都做了过渡圆角处理，避免应力集中导致的端头断裂。杆身与端头的连接采用一体成型的结构逻辑，建模时通过连续曲面过渡消除连接位置的应力集中点，整个构件的壁厚均匀，没有突变的截面结构，在承受1500N的撬动载荷时，最大应力集中位置的数值远低于常用碳素结构钢的屈服强度，能够满足常规手动作业的强度要求。

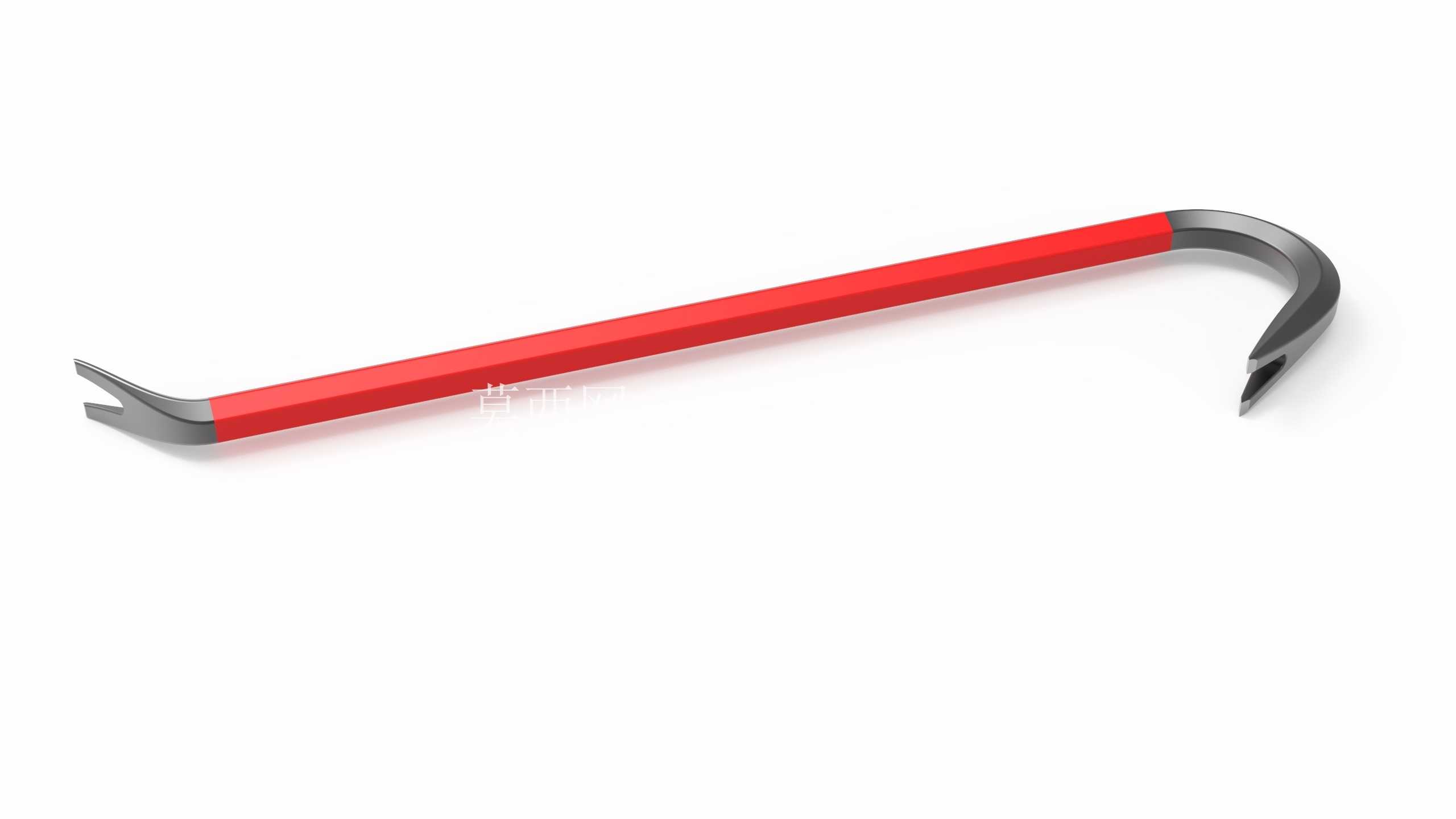

外形尺寸方面，整体长度控制在400mm区间，杆身对边距离为18mm，弯勾部分的开口宽度为35mm，尖头的楔角为15度，这个角度平衡了插入缝隙的锋利度和端头的抗冲击强度，楔角过小容易导致端头受冲击崩裂，楔角过大则难以插入窄小缝隙。安装边界上，这款撬棍属于手持手动工具，不需要额外的安装固定结构，存放时可挂靠在工位工具架的挂钩上，占用空间极小，杆身的包覆层采用防滑耐磨材质，建模时预留了包覆层的装配间隙，包覆层厚度为2mm，装配后不会超出杆身六边形的外接圆尺寸，不会影响工具在狭窄空间内的使用。

在结构细节处理上，弯勾部分的受力面做了局部加厚处理，厚度比杆身增加3mm，应对撬动时的最大弯曲应力；尖头的端面做了微小的倒钝处理，避免过于锋利造成意外划伤，同时不影响插入缝隙的能力。整个模型的曲面过渡连续，没有尖锐的棱角，除工作端外的所有边缘都做了R0.5的圆角处理，符合手动工具的人机工程安全要求。从建模逻辑来看，先通过草图绘制杆身的六边形截面和弯勾的轮廓曲线，通过扫掠生成基础实体，再对两个工作端进行切削修整，最后添加圆角和包覆层结构，整个建模过程完全遵循机械加工的工艺逻辑，模型可以直接导入CAM软件生成加工代码，适配圆钢锻打、铣削成型的常规五金工具加工流程，不需要额外的结构调整就能满足生产要求。
