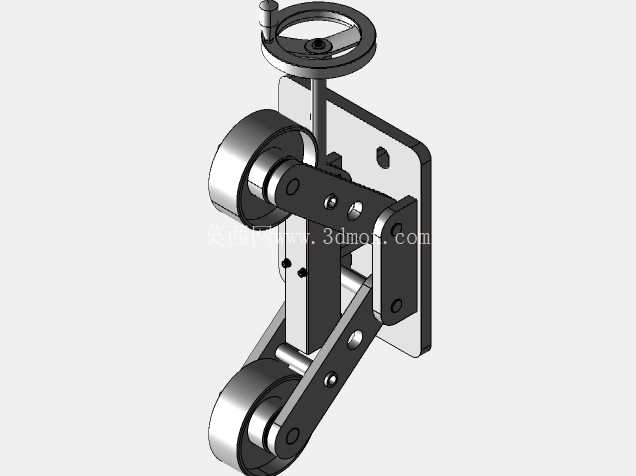

焊接滚轮架配套滚轮支撑结构设计

项目分类:通用五金配件 发布时间:2026-05-21 ID:1152303
  • 焊接滚轮架配套滚轮支撑结构设计
  • 焊接滚轮架配套滚轮支撑结构设计

  在重型筒体焊接、长轴类工件环缝拼接的生产场景中,滚轮支撑是承载工件重量、配合滚轮架实现工件平稳回转的核心受力构件,这类部件的设计合理性直接决定焊接过程的工件回转精度,也会影响焊缝成型质量与长期作业的结构可靠性。不同于常规的固定式支撑结构,这款滚轮支撑采用分体式焊接成型结构,主体承载座通过多块钢板拼焊后做去应力处理,避免长期重载下出现焊接残余应力释放导致的结构变形,支撑上部的滚轮安装位预留了可调间隙,能够适配不同直径规格的滚轮装配需求,同时也方便后期滚轮磨损后的快速更换,无需整体拆解支撑座。

  从实际安装边界来看,支撑底座的安装孔位采用长圆孔设计,横向调节余量覆盖同系列滚轮架的安装间距公差范围,现场安装时不需要额外配做安装孔,就能快速完成与滚轮架基座的对位固定,底座底面加工有定位止口,与基座配合后可避免重载下支撑出现横向滑移。滚轮的承载轴采用阶梯轴设计,轴肩位置直接贴合支撑座的轴承安装端面,省去了额外的轴套定位零件,既减少了装配环节的零件数量,也能让轴承受力直接传递到支撑座主体,避免附加弯矩对轴承寿命的影响。

  在功能设计上,这款支撑结构充分考虑了焊接作业的现场工况,支撑座的外露面做了倒角处理,避免焊接飞溅附着后难以清理,滚轮的轮缘高出支撑座上平面足够高度,防止工件回转过程中与支撑座本体发生剐蹭,支撑座两侧预留了润滑脂加注通道,日常维护时不需要拆解滚轮就能完成轴承的润滑保养。从受力角度出发,设计时将支撑的受力筋板布置在滚轮轴的正下方,让工件重量通过滚轮、轴承、轴直接传递到筋板上,再分散到底座的整个安装面,避免出现悬臂受力的结构薄弱点,筋板与主承载板的焊接位置采用连续角焊缝,焊后做打磨处理消除应力集中点,能够承受数吨级的工件长期回转载荷。

  在实际生产线应用中,这类滚轮支撑通常成对布置在焊接工位两侧,配合主动滚轮座使用,当工件长度变化时,可通过底座的长圆孔调整两个支撑的间距,适配不同长度的筒体、轴类工件装夹需求,支撑的整体高度与主动滚轮座保持一致,保证工件回转时的轴线水平度,避免因高度差导致工件轴向窜动,影响环缝焊接的轨迹精度。不同于铸造一体的支撑结构,焊接成型的这款支撑在制作时可根据现场需求灵活调整局部尺寸,比如遇到特殊规格的工件时,可通过在支撑上部加装调整垫片的方式微调滚轮高度,不需要重新制作整个支撑件,大幅降低了现场工装改造成本。支撑的滚轮采用耐磨合金钢材质,表面做淬火处理,硬度满足长期与工件表面接触摩擦的使用需求,滚轮内部采用双列圆锥滚子轴承,能够同时承受径向载荷与工件回转时产生的少量轴向力,避免工件窜动时轴承出现过早损坏。
