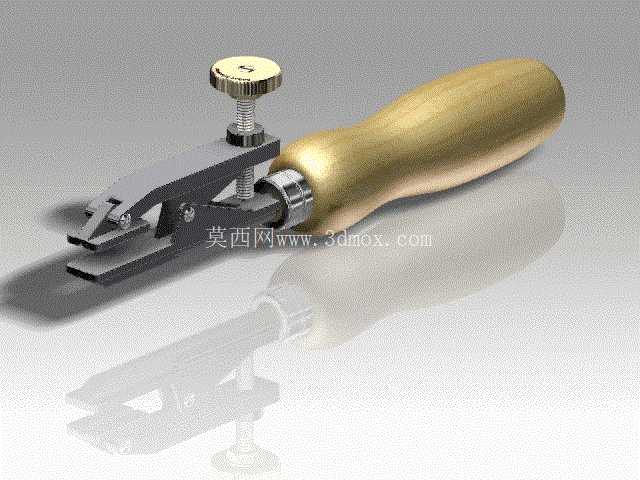

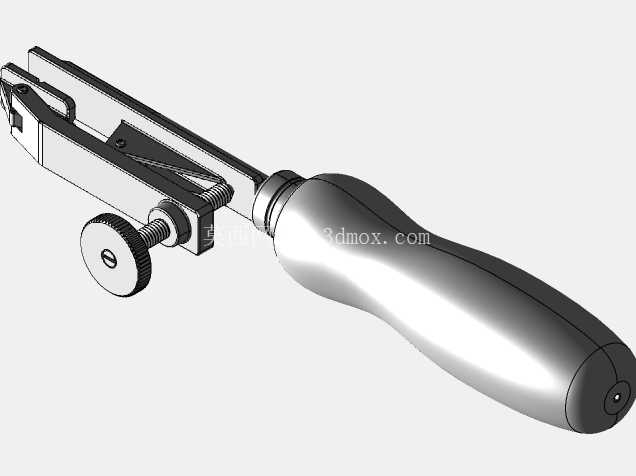

带木质握柄自对准手持夹紧虎钳结构

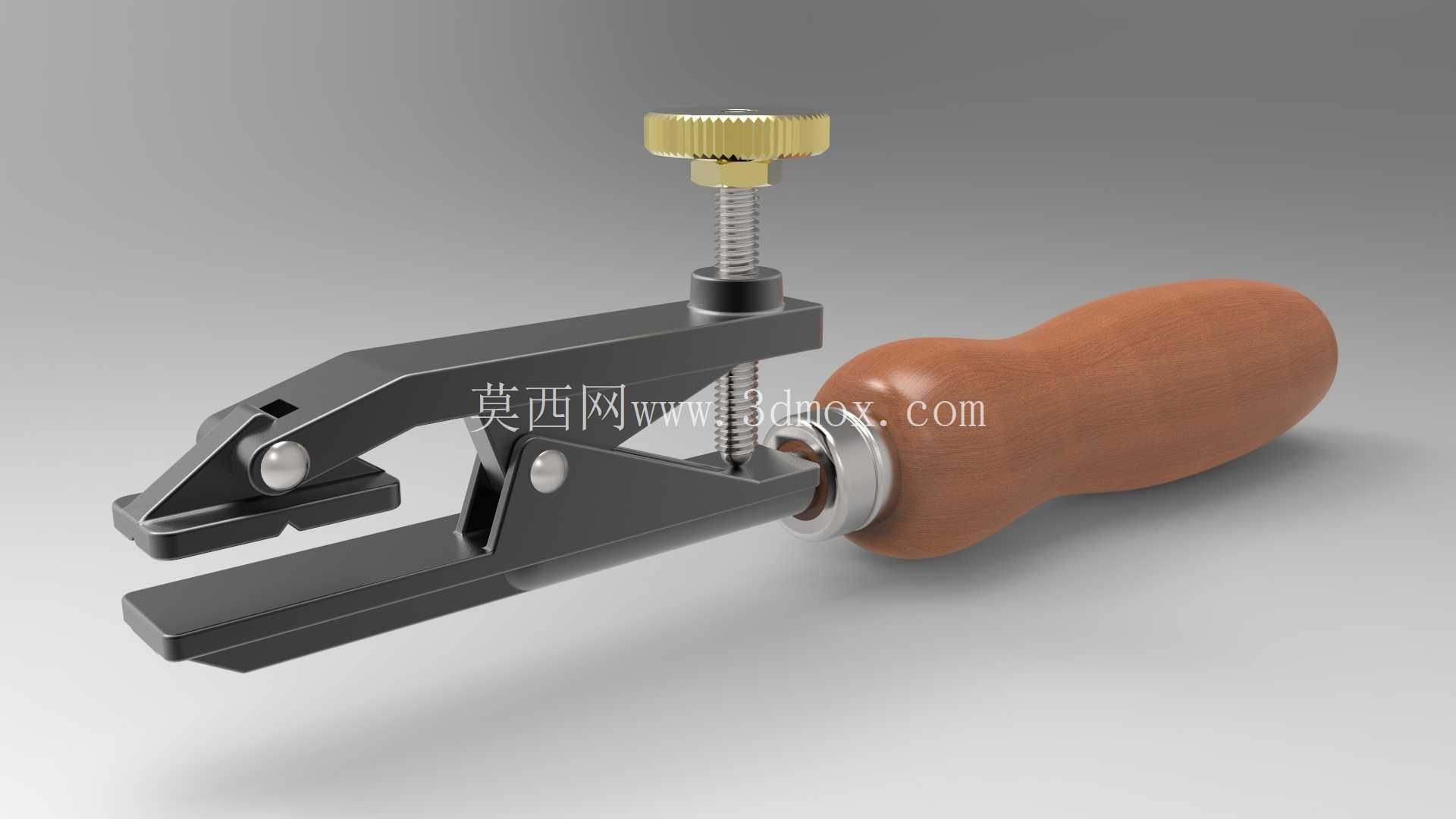

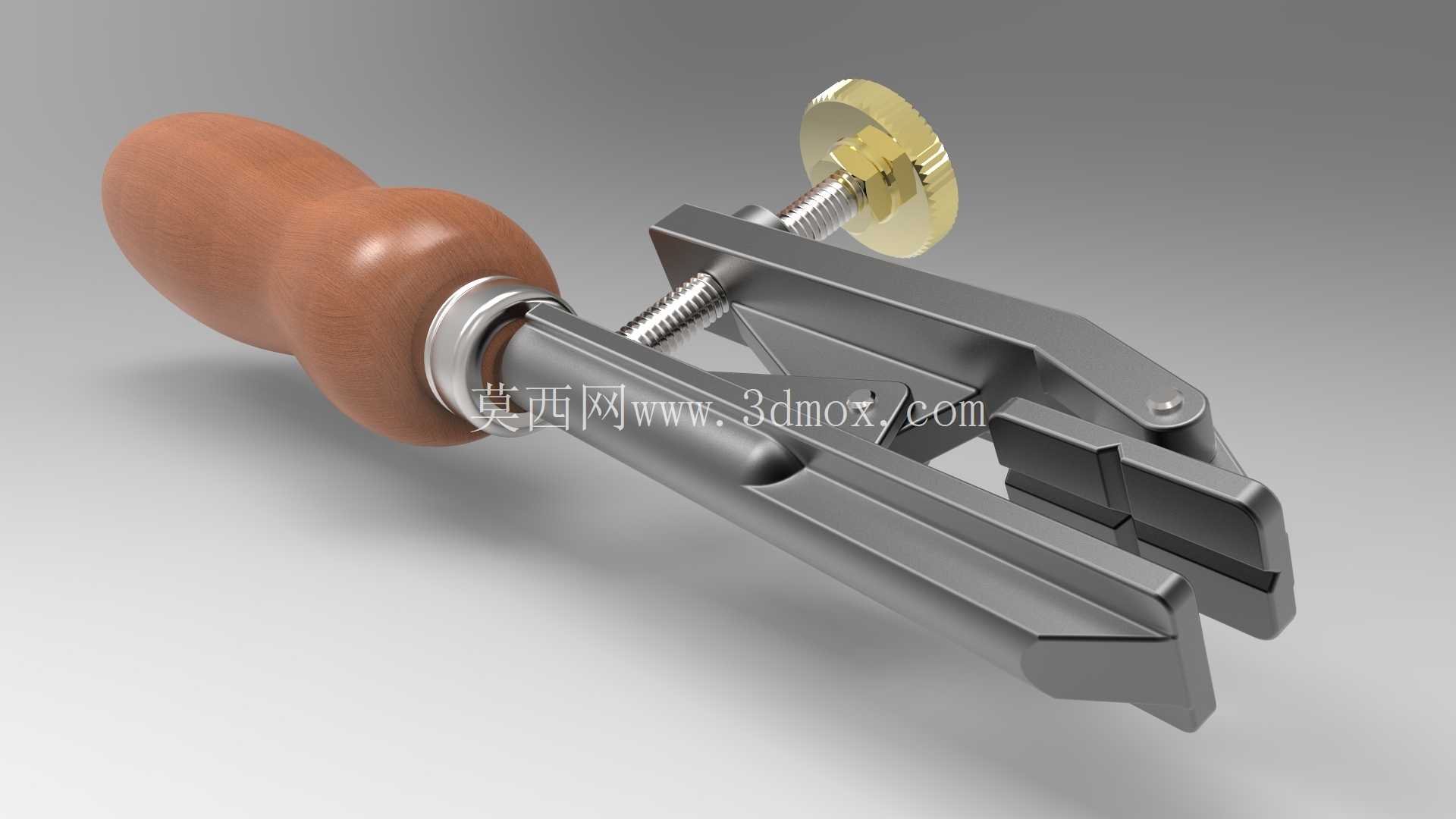

　　从功能特性来看，它和普通平行夹钳的核心差异在于自带自对准夹持结构，常规手持夹钳在夹持非平行面工件时，钳口会出现单侧受力、夹持打滑甚至工件飞出的问题，这款结构的钳口通过铰接联动设计，在整个夹紧行程范围内，钳口可根据工件外形自动调整角度，不管是12.4毫米厚度以内的平行板材、带锥度的轴类零件、还是不规则曲面的小型工件，都能保证钳口与工件表面充分贴合，夹持力均匀分布，不会出现局部压痕或者夹持失稳的情况。钳口顶端的滚花调节旋钮是预紧调节结构，转动旋钮可以调整钳口的初始开合度，适配不同厚度的工件，同时旋钮的滚花设计在带劳保手套操作时也能顺利转动，不会出现打滑脱手的问题。这款手持虎钳属于便携式手动夹紧工装，和台虎钳的固定安装属性不同，它的核心应用场景覆盖了多类无固定工位的夹持作业：野外设备检修时的小零件临时固定、精密装配环节的细小工件持握、钣金修配时的薄件定位、甚至珠宝加工、小件焊接时的工件夹持都能适配，尤其适合作业空间受限、无法架设台装夹具的场景，能让操作人员单手握持完成夹持动作，解放另一只手完成打磨、钻孔、修配、粘接等工序。握柄采用实木材质，和金属钳身通过金属衬套连接，既保证了握持的舒适度，长时间操作不会硌手，也能在夹持带电作业的小件时提供基础绝缘防护，握柄的曲面造型完全贴合人手握持的掌型曲线，施加夹紧力时能通过手掌发力，不需要手指单独承受夹紧反力，降低长时间操作的疲劳感。从设计思路层面拆解，这款结构首先解决了传统手持夹钳的两个核心痛点：一是普通夹钳钳口固定平行，无法适配异形工件；二是普通夹钳的施力结构需要手指持续捏合，长时间操作劳动强度大。

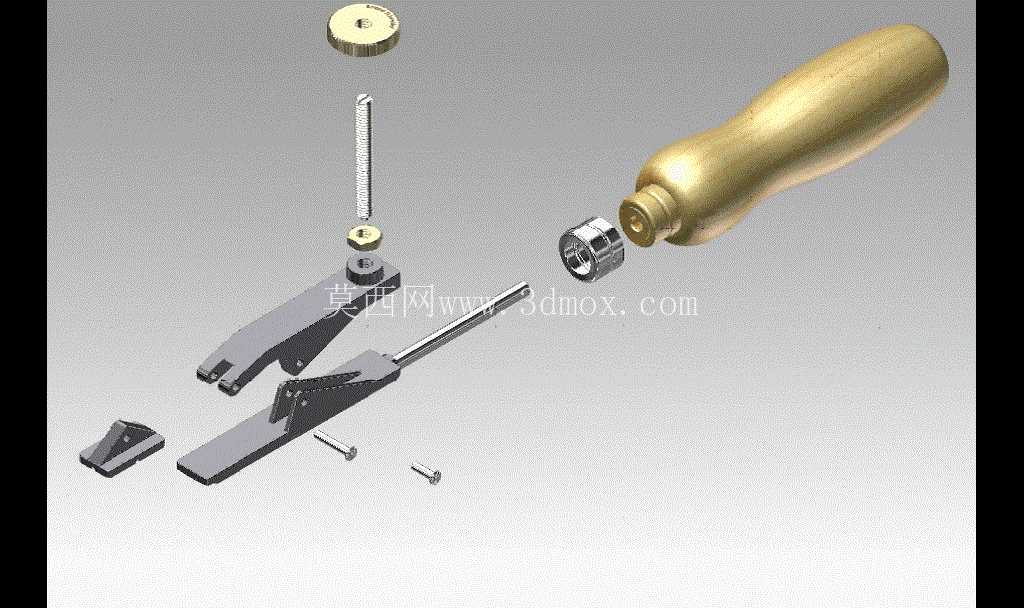

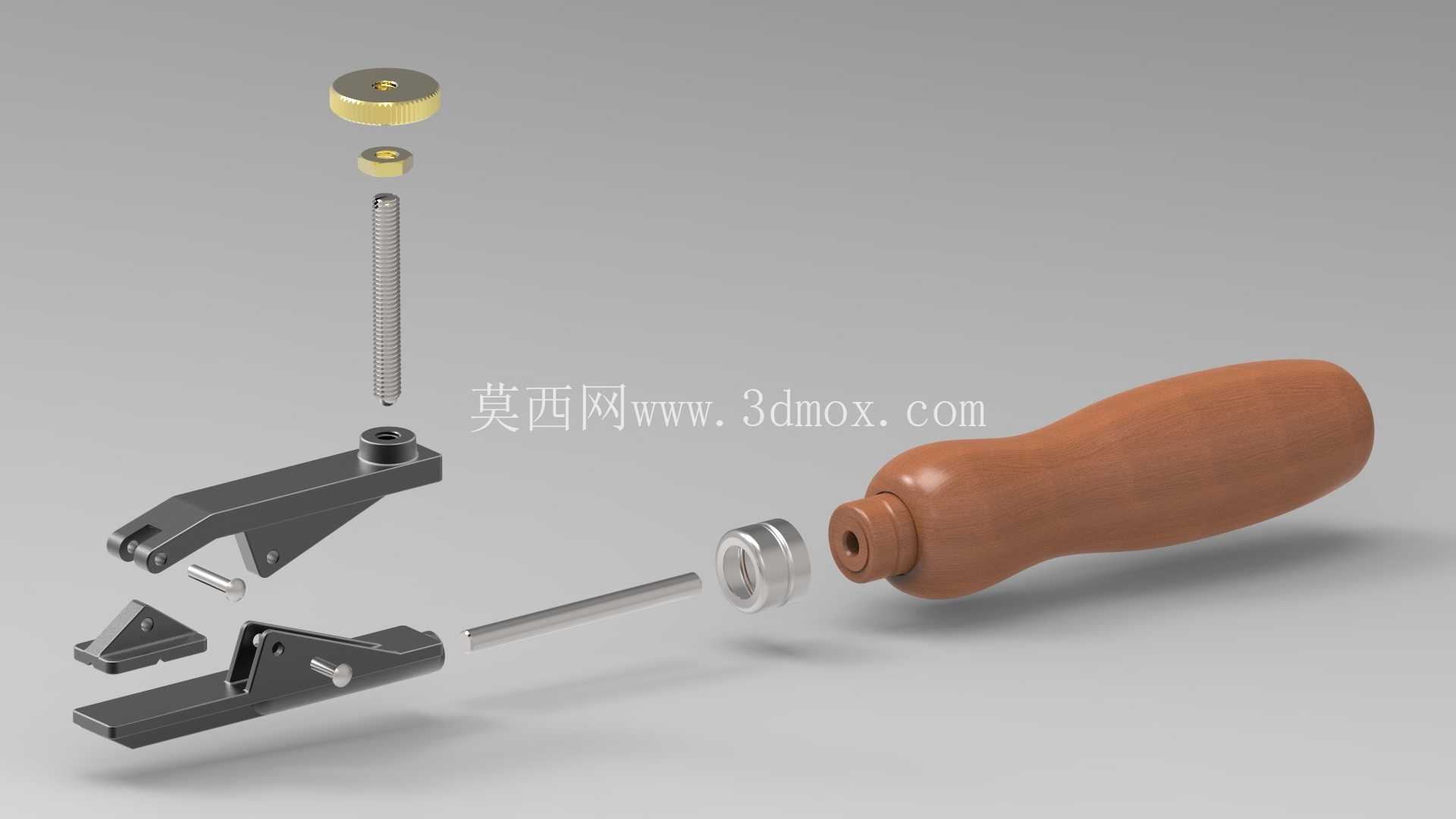

　　这款虎钳采用丝杠进给的夹紧方式，通过旋钮转动带动丝杠推进钳口闭合，夹紧力可以通过旋钮的转动圈数精准控制，既不会因为力过大夹伤软质工件，也不会因为力不足导致工件松动，夹紧后依靠丝杠的自锁特性保持夹持状态，不需要操作人员持续施加握力，锁定后可以直接把带工件的虎钳放置在工作台面，或者手持移动到下一个作业工位。钳身主体采用金属材质加工，铰接位置采用圆柱销连接，销孔与销轴的配合间隙控制在0.02毫米以内，既保证钳口转动的灵活性，也不会因为间隙过大导致夹持精度下降，所有金属棱边都做了倒角处理，操作时不会划伤手部。

　　从安装边界和外形尺寸来看，这款虎钳整体为手持结构，不需要额外的安装固定面，整体长度控制在单手握持的舒适范围内，钳口闭合时的最小夹持厚度可以覆盖0.1毫米的薄件，最大张开度满足12.4毫米厚度工件的夹持需求，钳口的夹持面做了细齿防滑处理，但齿高控制在0.1毫米以内，既保证夹持摩擦力，也不会在软质工件表面留下过深的压痕。在实际工程应用中，这类手持虎钳还可以根据作业需求更换钳口配件，比如更换橡胶垫钳口夹持表面光洁度要求高的塑料件、有色金属件，更换V型钳口夹持细小轴类零件，不需要改动整体结构就能拓展使用场景。

　　钳身的杠杆联动结构经过受力优化，当丝杠施加10牛的进给力时，钳口可以输出超过100牛的夹持力，完全满足小件打磨、钻孔、装配的夹持力需求，不会因为切削力的作用导致工件移位。和台虎钳、大力钳等同类夹持工具相比，它的重量更轻，整体重量不到300克，可以直接放在工具包的侧袋中随身携带，不会占用过多工具存储空间，适合外出维保、现场装配的作业人员作为常备工具配备。在结构建模过程中，需要重点关注铰接点的运动干涉检查，保证钳口在整个开合角度范围内都不会出现结构卡滞，丝杠的螺纹配合要预留合理的间隙，保证转动顺畅的同时不会出现窜动，木质握柄和金属连接座的配合要采用过盈配合加粘接的方式，避免长时间使用后握柄松动。
