gerardi型大开口机加工用精密虎钳结构

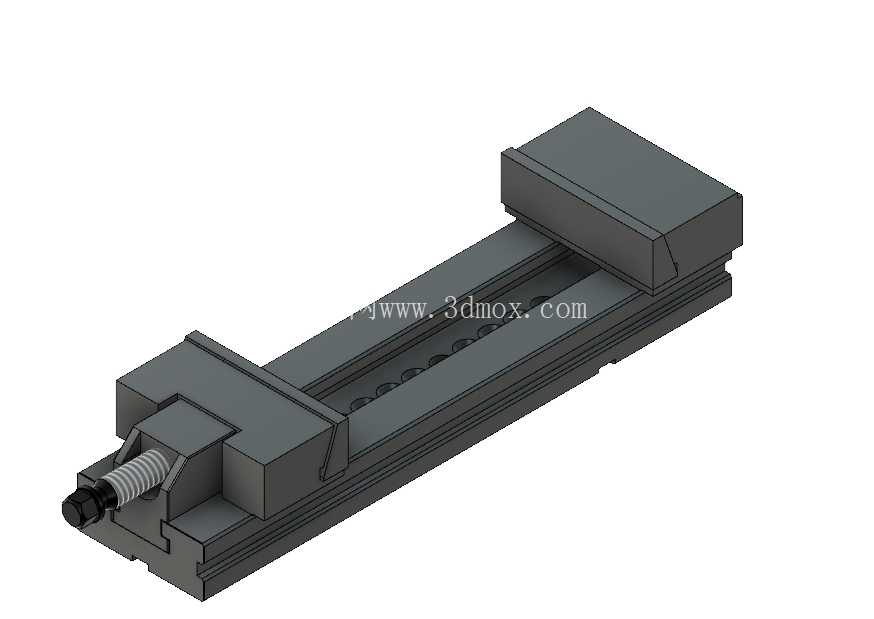

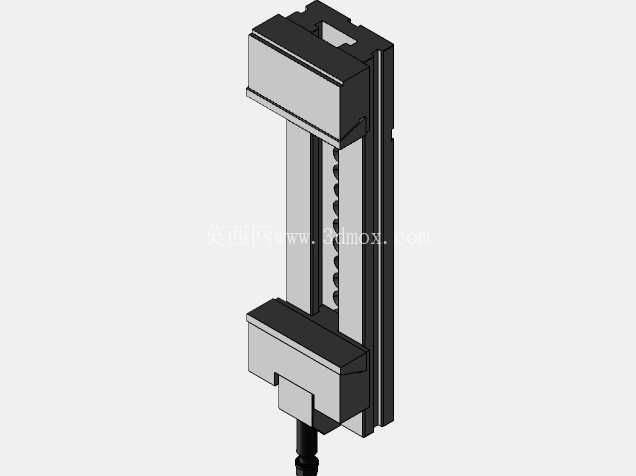

　　这款大开口机加工虎钳的设计，核心瞄准中小批量精密机加工场景下的多规格工件装夹需求，覆盖立式加工中心、数控铣床、平面磨床等常规机加工设备的工位装夹环节，可适配从150mm到300mm长度区间的规则块状、轴类、异形结构件的夹持作业，解决传统固定开口虎钳无法兼容长尺寸工件、换型装夹效率低的实际生产痛点。从结构设计逻辑来看，整体采用分体式滑动基座搭配丝杠进给的经典传动方案，固定钳身与滑动钳身的配合面采用高精度矩形导轨结构，导轨面预留了刮研余量的设计基准，实际生产装配时可通过配刮保证滑动副的配合间隙控制在0.02mm以内，避免大夹持力下钳身上翘、夹持精度偏移的问题。传动部分采用梯形丝杠配合开合螺母的结构，既保证足够的传动力矩输出，在夹持硬质合金、淬硬钢等高强度工件时不会出现丝杠打滑、夹持力不足的问题，同时支持快速开合调整，当需要更换大尺寸差别的工件时，可直接松开开合螺母将滑动钳身快速推至接近工件的位置，再旋转丝杠完成最终夹紧，相比普通全螺纹进给的虎钳，大行程调整的效率可提升60%以上，适配多品种小批量加工时频繁换型的作业节奏。

　　钳身整体采用高牌号灰铸铁HT300作为基体材料的设计选型，经过两次时效处理消除铸造内应力，避免长期使用后出现钳身变形、精度丧失的问题，钳口部分采用可更换式硬质合金钳口板的设计，钳口板表面加工有交叉网纹，增加夹持摩擦力的同时，当钳口磨损后可直接更换钳口板，无需整体报废钳身，降低长期使用的维护成本。安装边界方面，虎钳底座的安装孔位按照标准机加工工作台的T型槽间距设计，可直接通过T型螺栓固定在行程适配的机床工作台上，底座侧面设计有定位键槽，安装时可通过定位键与工作台T型槽配合快速找正，找正精度可控制在0.01mm/100mm以内，减少安装调试的辅助时间。

　　钳身的整体高度经过优化设计，在保证足够结构刚性的前提下，尽量降低装夹后的工件重心，减少大切削量加工时的颤振问题，当进行铣削大平面、镗孔等对装夹刚性要求较高的工序时，钳身的加强筋结构可将切削力均匀传导至整个底座，避免局部应力集中导致的钳身变形。在实际应用场景中，这款虎钳不仅可用于常规的黑色金属零件装夹，更换软钳口后还可完成有色金属、薄壁类零件的精加工装夹，通过调整钳身的安装角度，也可配合正弦规完成带角度斜面零件的磨削、铣削加工，覆盖普通机加工车间80%以上的常规零件装夹需求。

　　设计过程中针对丝杠的防护也做了针对性优化，滑动钳身与固定钳身之间的导轨缝隙设计有防尘刮屑板，可阻挡加工过程中的铁屑、切削液进入导轨配合面与丝杠传动副，减少传动件的磨损，延长设备的维护周期，丝杠端部设计有注油孔，可定期加注润滑脂保证传动顺畅，避免长期使用后出现进给卡滞的问题。钳口的夹持面与底座安装面的垂直度按照精密级工装的公差要求设计，在全行程范围内，夹持面的垂直度误差不超过0.015mm，保证装夹后工件的定位精度，减少后续加工的找正时间，对于批量加工的零件，可配合定位挡块实现工件的快速定位，无需每次装夹都进行打表找正，大幅提升批量加工的生产效率。整体结构没有多余的复杂设计，所有零部件都采用机加工行业通用的标准件与成熟结构，后期维护时配件采购成本低，互换性强，适合作为机加工车间的通用工装夹具进行配置，无论是单件修配还是小批量生产都能适配对应的装夹需求。
