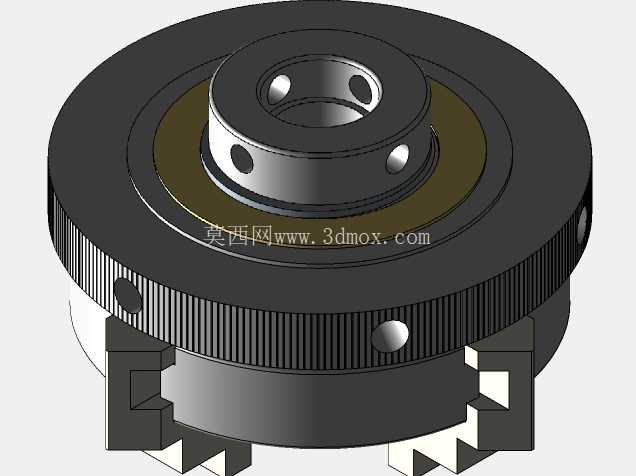

K02-63四爪自定心卡盘结构设计

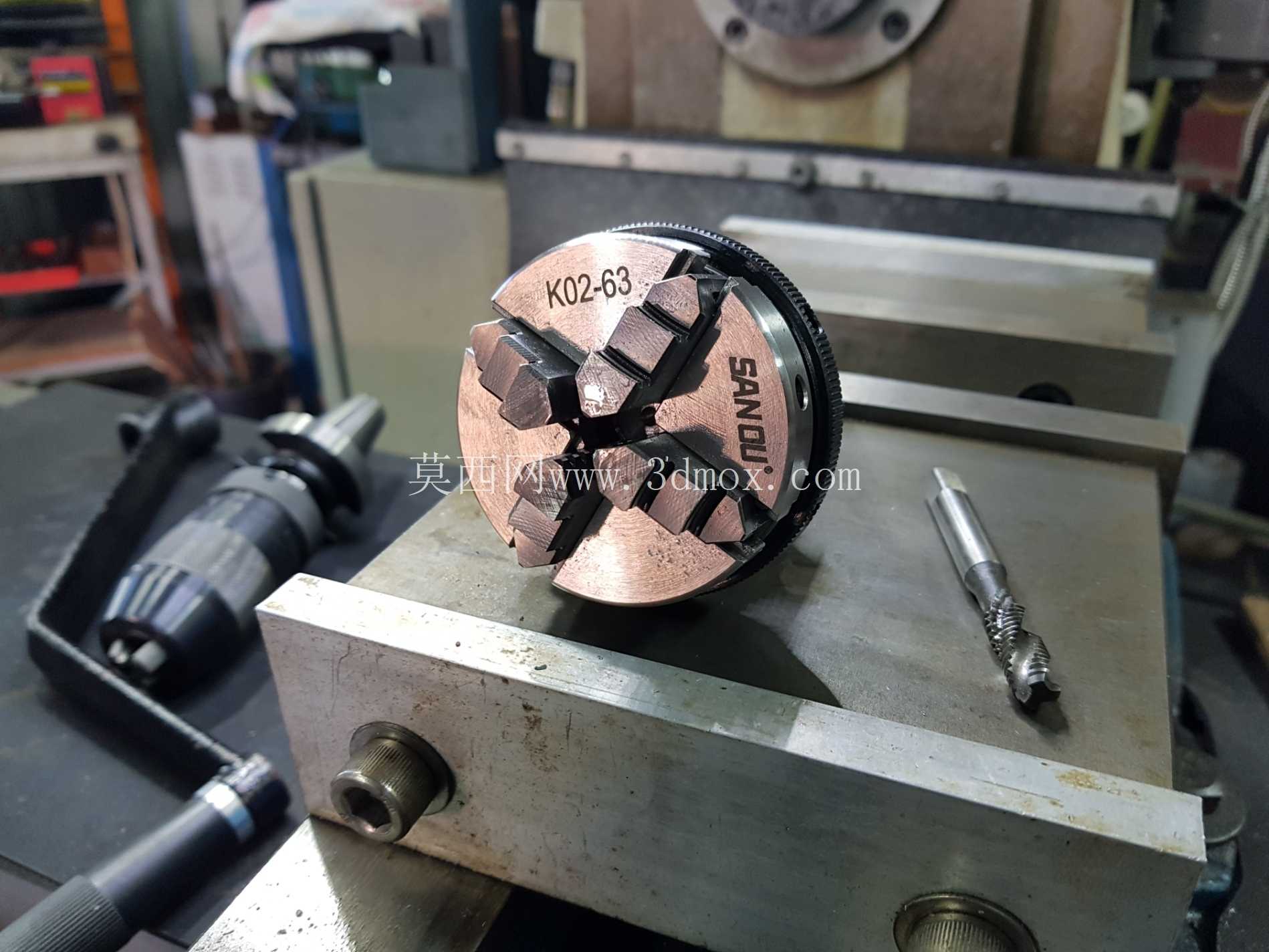

在小型铣床的工装改造场景里，主轴端的夹具适配一直是影响小批量零件加工效率的核心环节，尤其是针对丝锥、小型棒料这类需要高同轴度装夹的工件，常规的三爪卡盘在夹持非圆截面工件时容易出现定心偏差，而手动四爪单动卡盘的找正过程又会耗费大量辅助时间，这款外径63mm的四爪自定心卡盘，刚好填补了小型主轴端快装定心夹具的空白。从实际应用场景来看，这类小规格卡盘主要适配BT30这类小型铣床主轴，也可用于小型车床、桌面级加工设备的主轴端，用来装夹直径较小的棒料、丝锥、小型异型零件，尤其是在制作丝锥支架这类工装时，卡盘的自定心特性可以保证丝锥与主轴的同轴度，避免攻丝过程中出现丝锥折断、螺纹牙型歪斜的问题。

从功能特性上看，这款卡盘采用四爪同步联动的自定心结构，四个卡爪通过内部的平面螺纹盘实现同步径向移动，转动卡盘钥匙时，四个卡爪会同时向中心收拢或向外张开，不需要像单动四爪卡盘那样逐个调整卡爪位置，装夹效率相比单动卡盘提升60%以上，同时四爪的接触面积比三爪更大，对于方形、六边形这类非圆截面的小型工件，夹持稳定性更好，不容易出现装夹打滑的问题。卡盘本体采用合金钢材质，卡爪的夹持面经过淬火处理，硬度达到HRC55以上，长期使用不会出现夹持面磨损凹陷的问题，保证重复装夹的定心精度。

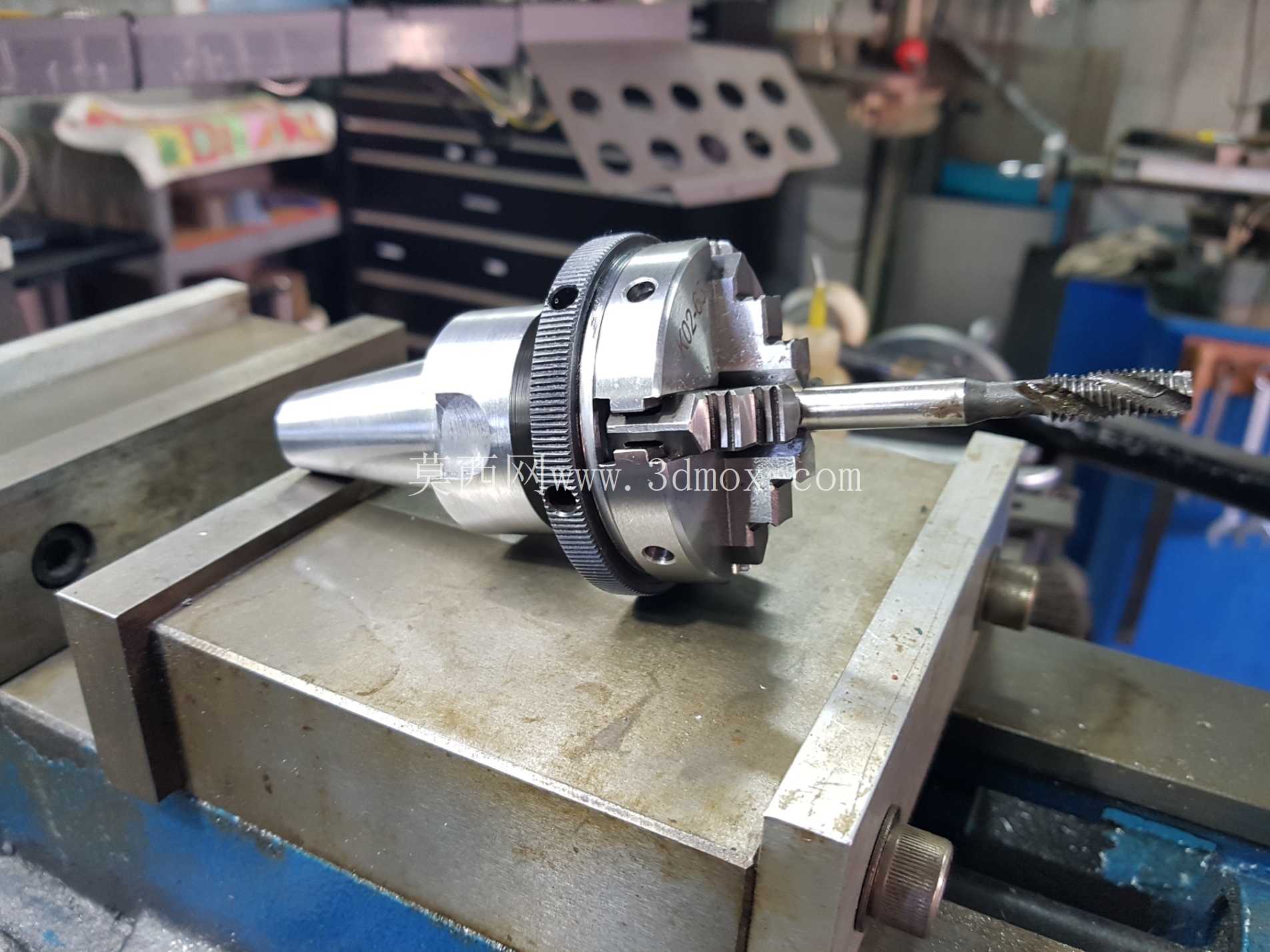

从设计思路上看，这款卡盘的结构完全围绕小型设备的安装边界做了优化，整体外径控制在63mm，不会在小型主轴端占用过多的径向空间，避免加工过程中卡盘与工作台、夹具发生干涉；卡盘的后端连接接口采用标准的短锥连接形式，可以直接适配BT30主轴的转接法兰，不需要额外制作非标转接件，降低了用户的改造成本。卡盘的内部传动结构做了轻量化设计，整体重量控制在1.2kg以内，不会给小型主轴增加过多的负载，避免主轴轴承因为额外负载出现过早磨损的问题。卡爪的行程设计为单爪5mm，最大夹持直径可以达到20mm，最小可以夹持直径2mm的细小棒料，覆盖了小型加工场景下绝大多数的工件装夹需求。

在安装边界上，这款卡盘的轴向总长度控制在45mm，安装到主轴端之后，主轴的悬伸量增加幅度很小，可以保证主轴的刚性，避免加工过程中出现振刀问题。卡盘的钥匙孔位置设计在卡盘的外圆侧面，操作时不需要将手伸到卡盘前端，在狭小的加工空间内也可以方便地完成工件的装夹拆卸。卡盘的内部做了防尘密封设计，加工过程中产生的铁屑、切削液不会进入卡盘内部的螺纹传动结构，长期使用不需要频繁拆解清理，维护成本很低。在实际使用中，这款卡盘除了用于丝锥支架的装夹之外，还可以用来装夹小型钻头、铰刀等刀具，也可以夹持小型铝件、铜件等有色金属零件进行精加工，自定心精度可以保证在0.02mm以内，完全满足小型零件的加工精度要求。对于桌面级加工设备的用户来说，这类小规格自定心卡盘是提升设备加工能力的核心附件，不需要对设备主轴做大规模改造，只需要通过标准法兰转接就可以完成安装，装夹效率和装夹精度都能满足日常小批量加工的需求。
