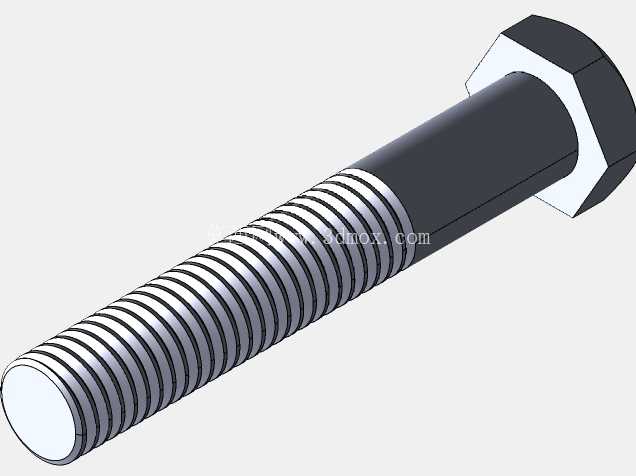

英制1/2-13六角头紧固螺钉结构

　　在各类机械设备装配、工装夹具搭建、五金结构连接场景中，六角头螺钉是应用覆盖范围极广的可拆卸紧固连接件，这款英制1/2"-13规格的六角头螺钉，针对英标体系的设备安装、维修替换场景设计，适配对应规格的内螺纹孔或者配套螺母使用，能够在中等载荷的连接工况下提供稳定可靠的锁紧力。从实际使用场景来看，这类螺钉常出现在进口设备维保、英标工装制作、出口机械产品装配环节，比如部分欧美产的输送线机架拼接、工装治具的模块固定、通用五金结构的可拆卸连接位置，都能见到同规格紧固件的身影，相比公制同强度等级螺钉，它的牙距适配英制螺纹的啮合标准，在对应配套孔位上安装时不会出现错牙、滑牙的装配问题。

　　从功能特性上看，六角头的头部设计适配标准开口扳手、套筒扳手、活动扳手的拧紧作业，头部六个受力面能均匀分散拧紧时的扭矩载荷，不会因为局部应力过大造成头部棱角变形，即使在需要反复拆装的维护场景下，也能保持足够的扳手咬合接触面，降低拧花头部导致无法拆卸的概率。螺杆部分采用半螺纹设计，靠近头部的光杆段在安装时能够穿过被连接件的光孔，让螺纹段完全旋入内螺纹或者配合螺母锁紧，光杆段与被连接件孔壁的间隙配合还能起到一定的定位导向作用，安装时更容易对准孔位，减少螺纹对位不准造成的牙型损伤。设计层面上，这款螺钉的螺纹牙型遵循英制统一螺纹标准，每英寸13牙的牙距参数保证了螺纹啮合时的接触面积足够，在静载荷连接下能提供充足的抗拉、抗剪强度，头部与螺杆衔接的位置做了过渡圆角处理，避免直角衔接处的应力集中问题，在承受冲击载荷或者交变载荷时，能降低头部断裂的失效风险。螺杆末端的倒角设计是装配时的关键细节，45度左右的导向倒角能让螺钉顺利穿入被连接件的安装孔，也能在旋入螺纹孔时顺利导入首牙，不需要反复调整对位角度，提升现场装配的效率。从安装边界尺寸来看，这款螺钉的六角头对边尺寸符合对应英制紧固件的标准规范，拧紧作业时不需要定制特殊规格的扳手，使用常规英制扳手即可完成操作；螺杆光杆段的直径略小于螺纹大径，穿过光孔时要求被连接件的安装孔直径比光杆大0.2-0.5mm，预留足够的装配间隙避免卡滞；螺纹段的有效旋合长度需要满足连接强度要求，一般钢制连接件的旋合长度不低于螺纹公称直径的1倍，铸铁、铝合金等低强度材质的连接件上，旋合长度需要提升到公称直径的1.5-2倍，避免螺纹牙型被剪切失效。

　　实际选型使用时，还要结合工况的载荷特性判断，如果是存在振动的连接场景，需要配合弹簧垫圈、螺纹胶使用，防止长时间运行下螺钉出现松动退牙的问题；如果是有防腐要求的户外或者潮湿环境使用场景，还需要根据需求选择对应表面处理的同款规格螺钉，比如镀锌、镀镍或者不锈钢材质的版本，来匹配不同的环境耐受要求。在三维建模过程中，这类标准件的建模需要严格遵循对应标准的尺寸参数，尤其是螺纹牙型的轮廓、头部对边与厚度尺寸、光杆与螺纹段的长度比例，都要和实际量产的标准件保持一致，这样在做整机装配干涉检查时，才能准确模拟出实际安装的空间边界，避免出现设计阶段预留的扳手空间不足、螺钉长度过长顶到内部结构、螺纹旋合长度不够导致连接强度不足等问题。

　　很多结构设计新手在选用这类紧固件时，容易忽略头部的高度尺寸和扳手活动空间，导致实际装配时扳手无法套入头部，或者拧紧过程中与周边的零部件发生干涉，所以在三维装配环境下做布局时，不仅要放入螺钉的本体模型，还要预留出对应扳手操作的空间余量，比如套筒的外径尺寸、扳手转动时的摆动空间，这些细节都会直接影响后续实际装配的可操作性。另外半螺纹螺钉的光杆段长度选择也很关键，如果光杆段长度超过被连接件的总厚度，会导致螺纹段无法到达锁紧位置，出现螺钉拧到位但被连接件依然松动的假锁紧问题；如果光杆段过短，螺纹段提前接触被连接件的光孔壁，不仅会刮伤孔壁，还会因为螺纹咬合光孔造成锁紧力不足，这些都是实际工程应用中反复验证过的选型要点，在三维模型的参数化设计中，也需要把这些选型逻辑融入到模型的参数配置里，方便不同安装场景下快速调整对应长度规格。
