手持迷你直磨机精密三维结构设计

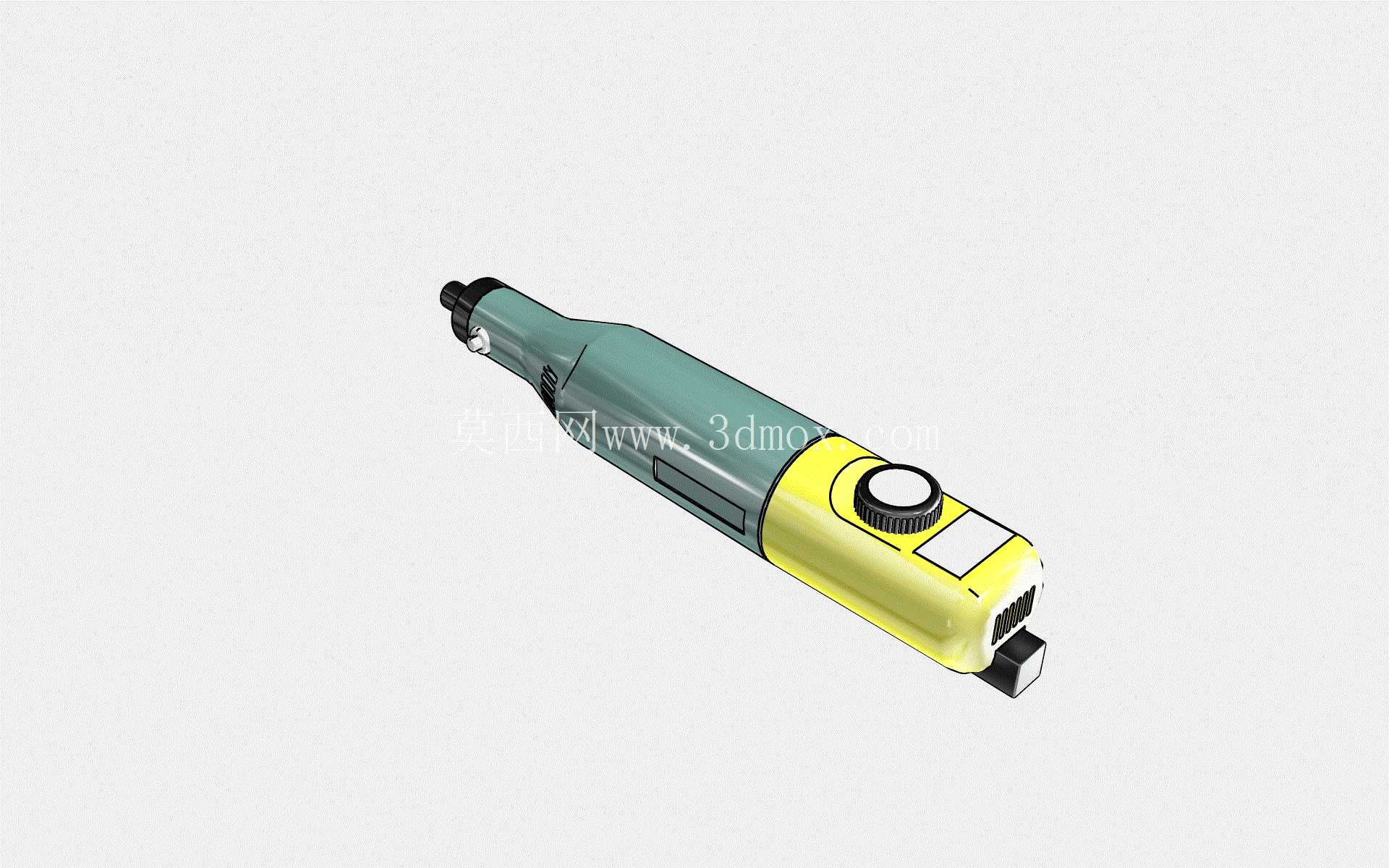

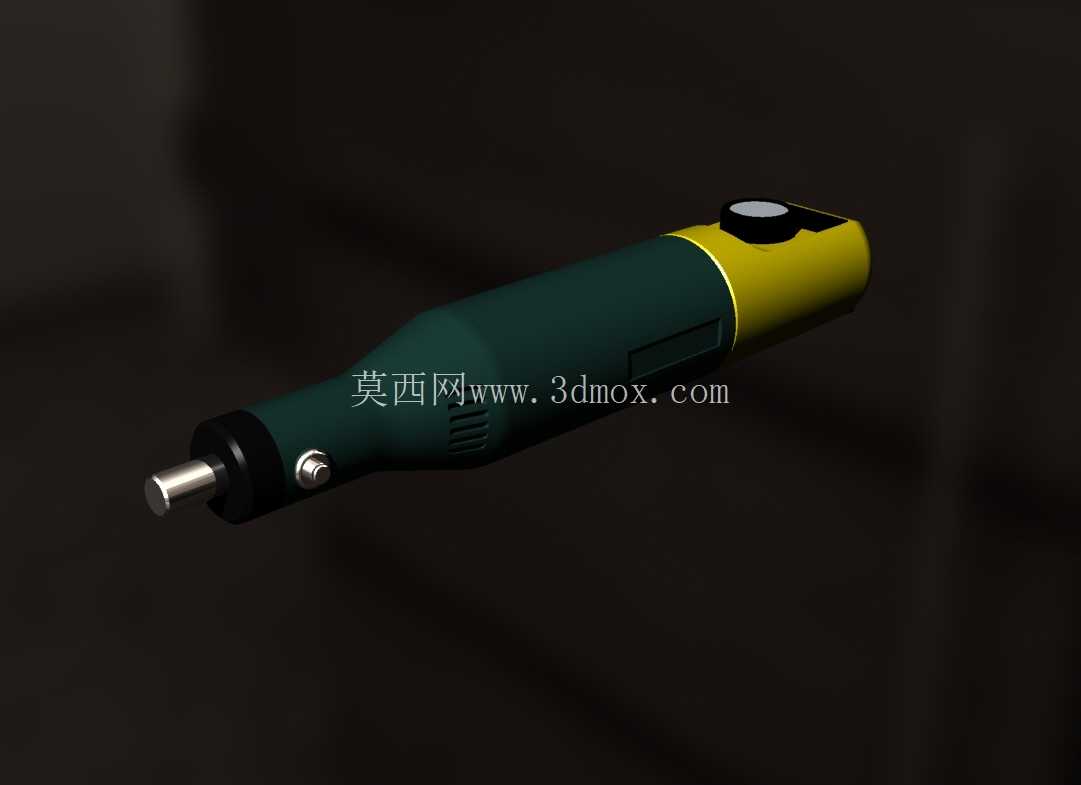

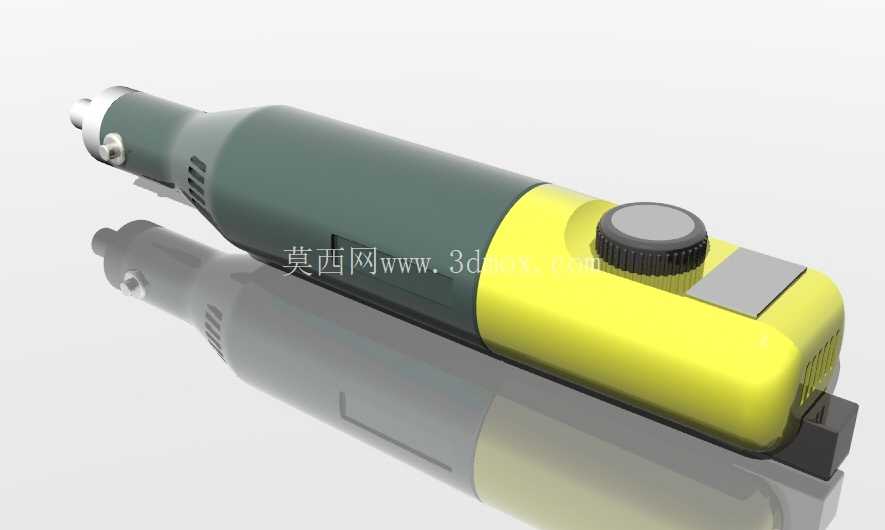

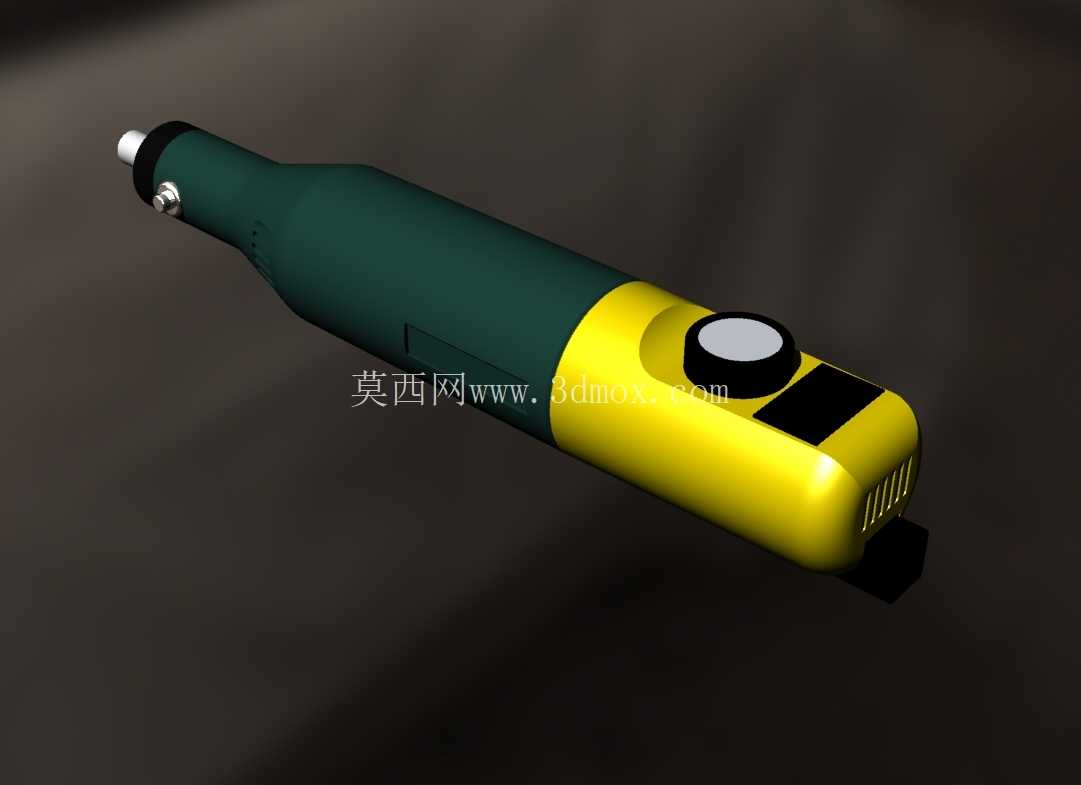

这款手持直磨工具的三维建模，完全围绕小型精密加工作业的实际使用需求展开，在结构布局上充分考虑了长时间手持操作的人机工学特性。整机采用分段式壳体布局，前端为金属夹头输出段，中段为握持主受力区，尾段集成调速控制与供电接入结构，整体长度控制在220毫米，裸机重量230克，这个尺寸边界是经过多轮手型适配验证的——成年男性单手握持时，中指刚好落在壳体重心位置，长时间精细作业不会出现腕部酸胀的问题，即便是手掌偏小的操作人员，也能轻松实现单指调节转速的操作。

从功能实现逻辑来看，该工具适配12-18V直流供电区间，额定输出功率可达40W，输出转速覆盖5000转到20000转每分钟的可调范围，这个参数区间刚好覆盖了精密加工场景下的绝大多数作业需求：低转速区间适配金属件去毛刺、塑料件毛边修整这类需要控制切削量的工序，不会因为转速过高导致工件表面烧蚀或者过切；高转速区间可以搭配金刚石磨头完成模具型腔的精细抛光、小型零件的刻线加工，甚至是珠宝、文玩类小件的精细打磨，在模具修配、手工模型制作、电子元器件引脚修整、小型五金件倒角这些场景下，这类小型直磨机的适配性远高于大型角磨或者台磨设备。

建模过程中，壳体的曲面过渡是重点处理部分，中段握持区采用微收腰的曲面设计，表面做了细微的防滑纹理预留，和前后段的衔接处做了顺滑的圆角过渡，没有突兀的棱角，避免长时间握持时硌手。顶部的调速旋钮做了滚花防滑结构设计，旋钮的凸起高度控制在8毫米，既保证了戴薄劳保手套操作时也能精准转动调节，又不会因为凸起过高导致存放时误触转速档位。前端夹头采用标准三爪弹性夹头结构，建模时还原了夹头的锁紧螺母配合间隙，可适配不同柄径的磨头、钻头、抛光轮附件，夹头的输出同轴度公差在建模时按照0.02毫米的精度要求做了装配约束，保证高转速运转时不会出现过大的径向跳动，避免加工时出现振纹影响工件表面质量。

壳体侧面的散热槽布局也经过了针对性设计，进风槽设置在握持区靠前的位置，出风槽布置在尾段供电接口附近，气流走向可以直接经过内部的电机转子区域，带走连续作业产生的热量，避免长时间高负载运转时电机过热退磁。尾段的供电接口做了防呆结构设计，避免正负极接反烧毁电机，接口周边做了加强筋结构，防止频繁插拔电源线导致壳体开裂。机身底部的平面设计可以让工具在临时放置时保持稳定，不会随意滚动从工作台面跌落。

从结构设计的合理性来看，内部的电机安装位做了同轴度定位台阶，装配时电机可以直接卡入定位台阶，不需要额外调整同轴度，降低装配难度；控制电路板的安装位预留了减震泡棉的放置空间，减少高转速运转时的震动传递到电路板上，避免元器件虚焊脱落。夹头输出轴和电机轴之间采用联轴器连接，建模时还原了联轴器的缓冲结构，可以抵消少量的装配同轴度误差，同时降低传动过程中的震动传递到壳体上，提升握持时的手感。

这类小型直磨工具在精密制造领域的应用场景非常广泛，在模具制造车间，钳工可以用它完成模具分型面的精细修配、浇口残留的打磨去除；在手工模型制作场景中，可以完成ABS、树脂材质零件的切割、打磨、开孔作业；在设备维修场景下，可以用来清理零部件结合面的旧密封胶、锈蚀层，完成狭小空间内的打磨作业；甚至在牙科加工、首饰制作这类对操作精度要求极高的场景下，这类可调速的小型直磨机也是核心作业工具。建模过程中对所有配合面的公差都按照实际量产的要求做了预留，壳体的壁厚控制在2.5毫米，既保证了结构强度，又尽可能控制整机重量，内部的走线槽位也做了预留，避免装配时电线被壳体夹破造成短路风险。
