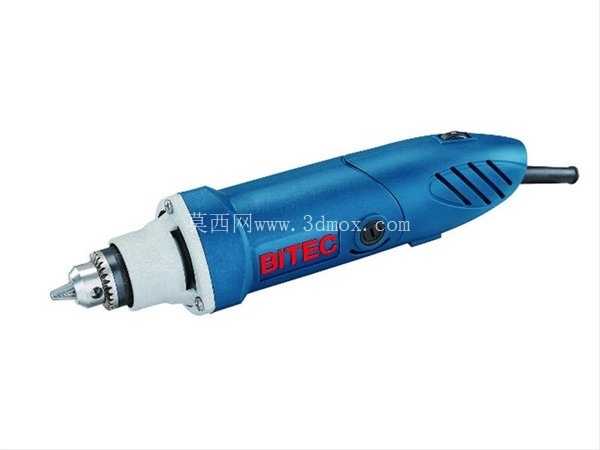

BITEC SGM-906直磨机结构三维设计

　　手持直磨机在模具修配、小型金属件去毛刺、焊缝打磨、石材雕刻等场景中应用极广，尤其是模具制造车间的钳工岗位，这类直磨机是日常作业中使用频率极高的工具，不管是注塑模的型腔飞边修整，还是冲压模的刃口局部打磨，或是铸造件的浇冒口残留磨除，都离不开这类手持磨削设备。这款BITEC SGM-906直磨机的结构设计，在同类国产直磨机的基础上做了端盖安装结构的优化，相比常见的同规格直磨机，其端盖的安装配合尺寸更大，能在长时间高负载打磨作业下，降低端盖松动、内部轴承窜动的概率，提升设备连续作业的可靠性。

　　从结构布局来看，这款直磨机采用经典的直筒式手持布局，机身主体为圆柱造型，握持区域的直径经过适配，符合成年人单手握持的人机工程尺寸，长时间握持作业不易产生过度疲劳。机身前端的夹头部位采用标准3/4 24 UNF螺纹接口，支持夹持6.5mm至10mm直径的磨头、钻头、抛光轮等作业附件，覆盖了绝大多数常规打磨、磨削、钻孔作业的附件规格需求，用户可以根据不同的作业场景快速更换适配的作业头，不需要额外加装转换接头，减少了附件安装的同轴度误差，提升打磨作业的精度。

　　机身侧面设置了防滑的通风槽结构，一方面可以在设备高速运转时为内部的驱动电机提供足够的进风散热通道，避免电机长时间高负载运转出现过热烧损的问题，另一方面凹凸的槽体结构也能增加握持时的摩擦力，在手上沾有切削液、金属粉尘的情况下也能稳定握持设备，减少打滑脱手的风险。设备尾部的电源线出线位置做了防弯折的结构处理，在日常作业中频繁调整打磨角度时，电源线根部不会因为反复弯折出现线芯断裂、外皮破损的问题，提升了设备在复杂车间环境下的耐用性。开关按键设置在机身握持区域的拇指可控范围内，作业过程中不需要大幅度调整握持姿势就能完成设备的启停操作，符合手持电动工具的操作安全规范。

　　从安装边界的尺寸来看，这款直磨机的整体长度适配常规的工具柜抽屉存放尺寸，不需要占用过大的储物空间，前端夹头的伸出长度经过优化，在进行模具型腔内部、狭窄空间的打磨作业时，能够深入普通大型打磨设备无法触及的区域，完成局部精细修磨作业。内部的传动结构采用同轴直连的设计，没有多余的齿轮换向结构，减少了传动过程中的动力损耗，同时也降低了设备运转时的振动幅度，在精细打磨作业时能够更好地控制磨削量，避免因为振动过大导致工件打磨过量报废。夹头的锁紧结构采用经典的三爪自定心结构，锁紧后附件的同轴度能够满足高速磨削的动平衡要求，减少高速运转时的跳动，既能够提升打磨作业的表面质量，也能降低轴承因为额外径向载荷产生的磨损，延长设备的整体使用寿命。机身外壳采用高强度的工程塑料材质，在保证结构强度的同时控制了设备的整体重量，单手握持长时间作业不会产生过重的负重感，同时塑料外壳的绝缘性能也能提升带电作业时的安全系数，避免设备出现漏电问题时引发安全事故。端盖的加大安装设计，除了提升结构连接的可靠性之外，也方便后期的设备维护拆解，在需要更换内部碳刷、清理电机内部积尘的时候，能够快速拆卸端盖完成维护操作，不需要使用特殊的拆解工具，降低了设备的日常维护成本。在实际的模具修模作业中，这类直磨机可以配合不同材质的磨头，完成从粗磨去除大余量到精磨抛光获得高表面质量的全流程作业，不管是淬火后的模具钢修磨，还是铝合金、铜等软质金属的飞边去除，或是塑料件的水口打磨，都能通过更换对应的作业附件完成加工需求。其直筒式的结构设计，在进行平面打磨、圆弧面修整、内角清根等不同类型的作业时，都能灵活调整握持角度，适配不同的加工面形态，相比角磨机类的打磨设备，直磨机的作业精度更高，更适合小型工件、精细结构的磨削加工作业。
