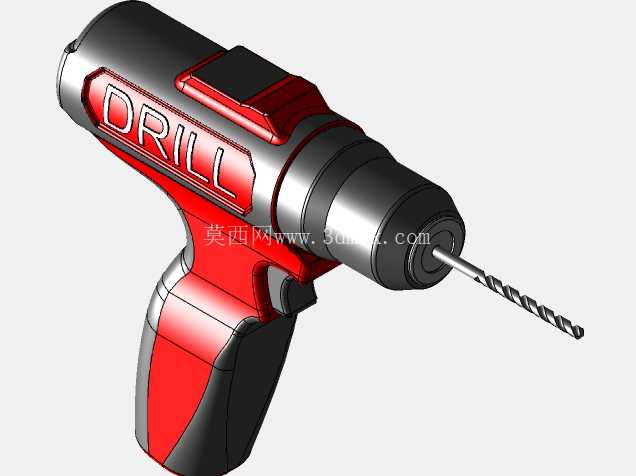

手持充电式锂电钻外观结构三维数模

这款手持充电式电钻的三维结构设计，首先围绕家装维修、小件五金加工、户外无电源作业场景的实际使用需求展开，区别于工业级重型冲击钻的大体积设计，整体采用枪式握持结构，重心完全落在握持手柄区域，单手握持时手腕受力均匀，长时间高空作业或者狭窄空间操作时不会出现明显的坠手感。从结构分区来看，整机分为钻夹头输出段、动力传动仓、握持手柄、电池安装位四个核心区域，钻夹头采用标准三爪自定心结构，可兼容常规直径的麻花钻、批头，输出轴的同轴度公差在建模时控制在0.02mm以内，保证高速转动时钻头不会出现径向跳动，避免钻孔偏斜、断钻的问题。

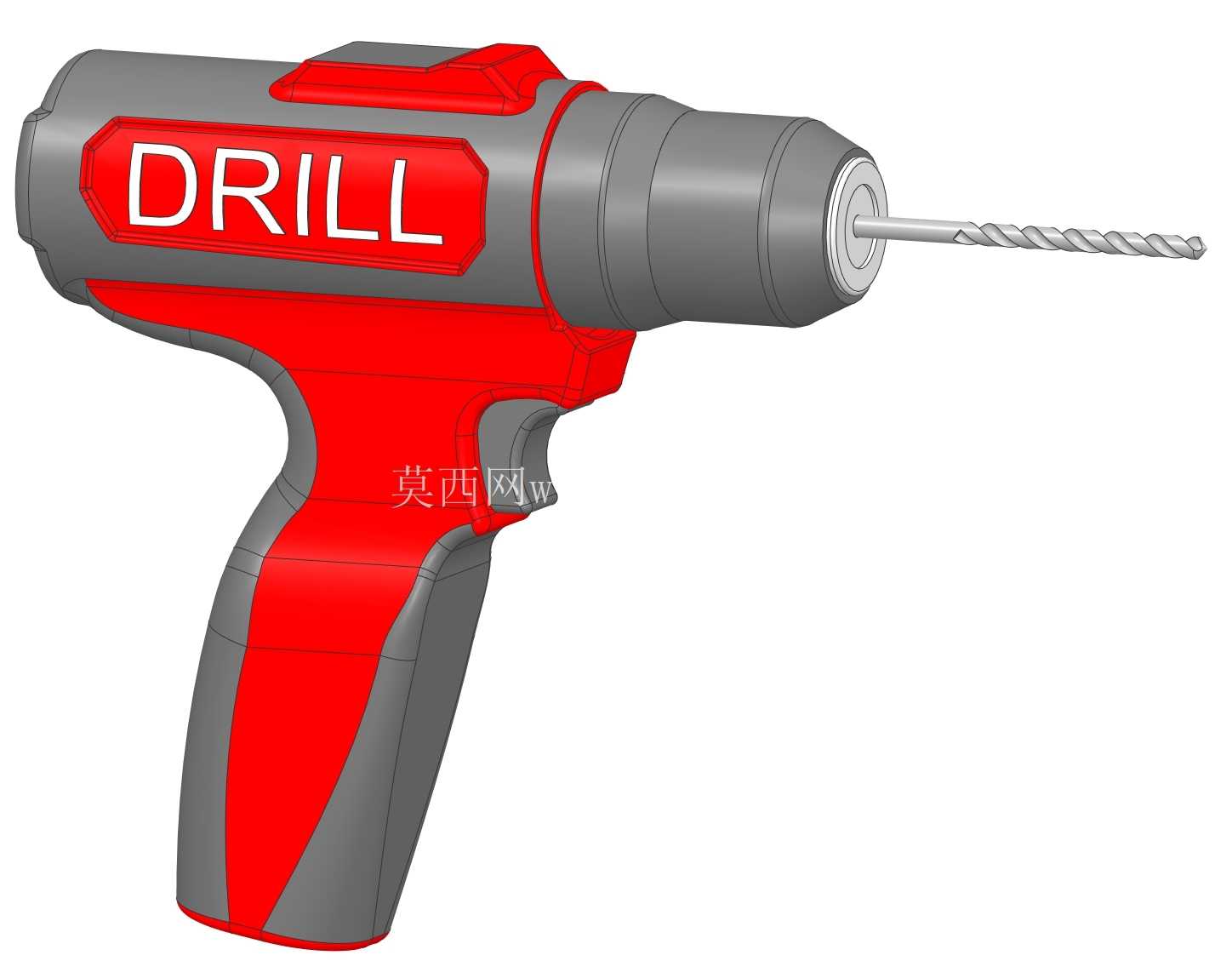

机身外壳采用双色包胶结构设计，灰色区域为高强度工程塑料基体，承担内部电机、减速齿轮组的支撑固定作用，红色区域为软胶包覆层，覆盖握持手柄的正反接触面以及机身侧部的防滑区域，软胶表面设置细密的防滑纹理，即便手上沾有少量油污或者汗液，也能保证握持摩擦力足够，不会出现滑脱风险。手柄的弧度完全贴合人体手掌自然弯曲的形态，扳机位置设置在食指自然放置的区域，扳机的按压行程与输出转速线性对应，轻按低速、重按高速，方便在不同材质上作业时控制转速，比如在木材上钻孔可以用高速进给，在瓷砖或者薄金属板上钻孔时用低速慢进，避免打裂材料或者烧钻。

机身侧面的标识区域做了内凹嵌装设计，标识牌不会因为日常放置、摩擦出现脱落，同时机身尾部的电池接口采用滑插式结构，安装时对准导轨滑入即可自动锁止，拆卸时按压锁扣就能拔出电池，更换电池的操作单手即可完成，不需要额外工具。传动仓内部的减速齿轮组采用行星轮系结构，在建模时预留了齿轮啮合的合理间隙，既保证传动效率，又能避免齿轮硬接触带来的异响和磨损，电机安装位设置了十字形的加强筋结构，既可以固定电机防止运转时移位，又能增加机身外壳的结构强度，即便从1.2米的工作高度意外跌落，也不会出现外壳开裂、内部零件错位的问题。

从安装边界尺寸来看，整机最大回转直径不超过60mm，含钻头的总长度控制在200mm以内，手柄的最小握持宽度为35mm，能够轻松伸进宽度80mm以上的狭窄空间作业，比如橱柜内部安装螺丝、吊顶龙骨钻孔这类常规插电钻无法进入的区域，这款充电钻都能灵活操作。钻夹头的端面到手柄尾部的垂直距离控制在150mm，在墙面靠近墙角的位置钻孔时，不会因为机身过长顶住墙角，能够紧贴墙面完成钻孔作业。散热孔设置在机身尾部和传动仓的侧下方，采用斜向开孔设计，既能保证电机运转时的空气流通带走热量，又能避免钻孔产生的碎屑从散热孔掉进机身内部，损坏电路或者齿轮结构。

正反转切换拨钮设置在扳机上方，拇指无需离开手柄就能轻松拨动切换，拨钮的档位有清晰的阻尼感，切换时不会出现误操作，拨钮中间的锁定位置可以锁住扳机，避免存放时误触启动造成安全隐患。机身顶部的辅助握持位做了圆弧过渡，双手操作时可以扶住机身顶部施加进给压力，不会硌手。在建模过程中，所有的拼接缝都做了0.15mm的错位止口设计，装配后外壳拼接处缝隙均匀，不会出现高低差，同时具备一定的防尘防泼溅能力，日常作业时少量的灰尘、溅水不会进入机身内部，提升设备的环境适应能力。电池包的外形和手柄底部完全贴合，安装后没有突出的棱角，放置在工具包内时不会勾挂其他工具，整体外形流畅没有多余的突出结构，日常收纳携带都很方便。
