GT2系列非对称结构同步带轮设计

在桌面级3D打印机、小型自动化实验装置、精密传动模组这类对传动精度、安装空间有严苛要求的设备里，同步带轮的结构设计往往直接决定整套传动系统的运行稳定性与定位精度，本次设计的非对称结构GT2同步带轮组，正是针对常规对称带轮在紧凑安装场景下的适配痛点做的定向优化。

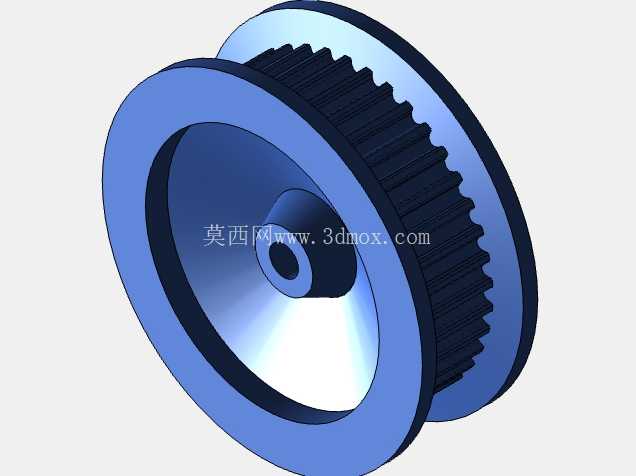

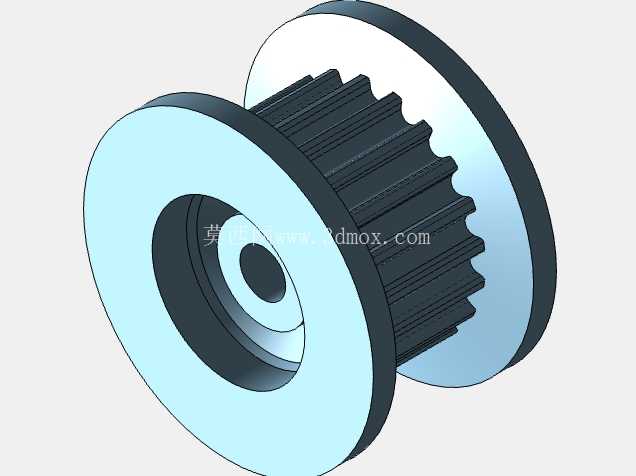

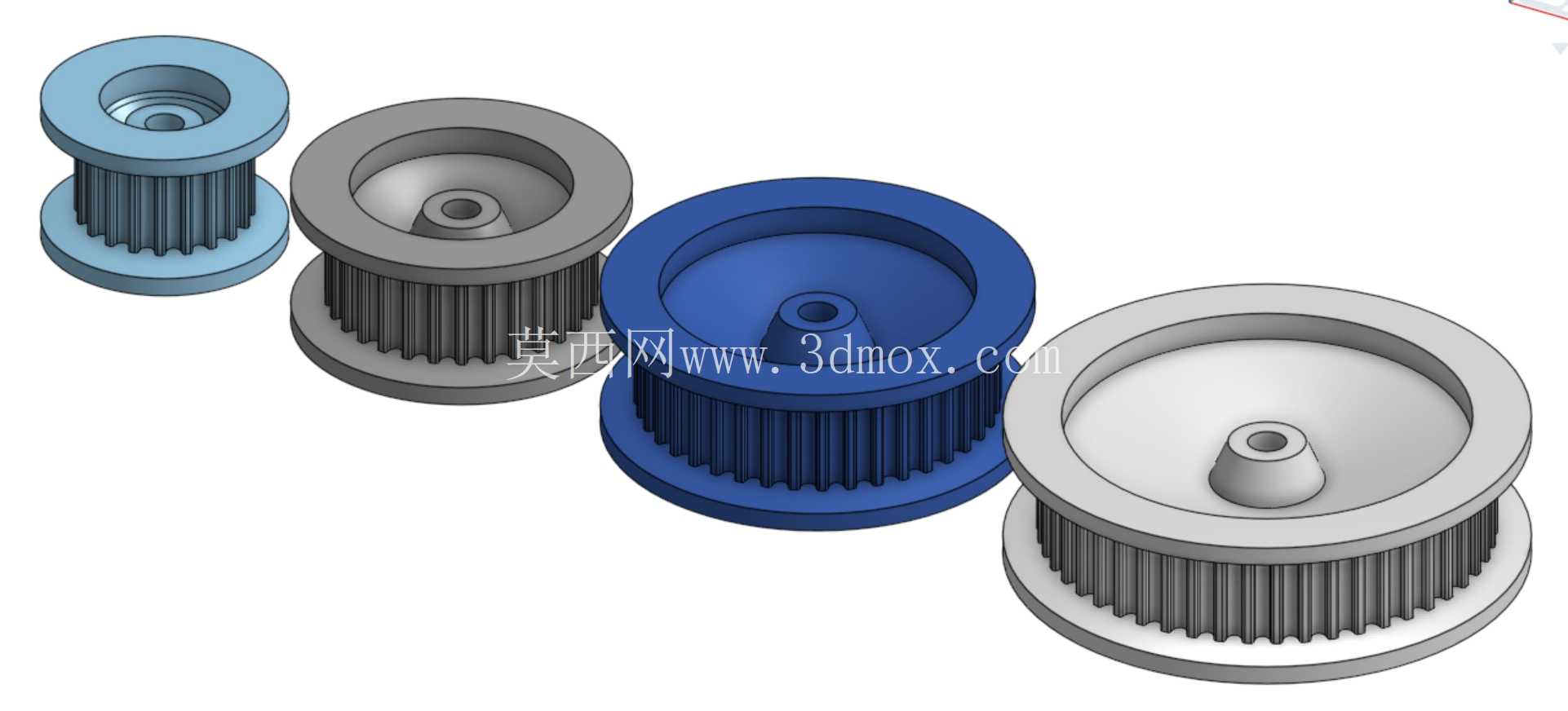

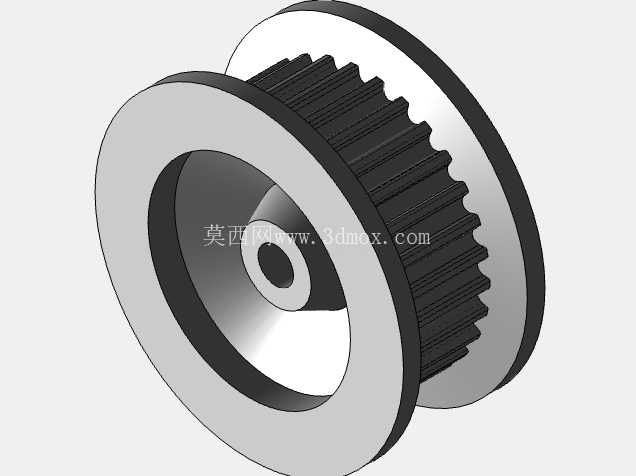

这套带轮覆盖20齿、30齿、40齿、50齿四个常用齿数规格，统一匹配2mm齿距的GT2同步带，适配带宽为10mm，所有带轮的轴承安装位均按照694zz轴承的尺寸公差做配合设计，安装时轴承可直接压入带轮轮毂内，无需额外加工衬套或转接件，能大幅减少装配环节的公差累积。和常规两侧挡边对称分布的同步带轮不同，这套带轮采用单侧圆锥面朝上的非对称结构，轴承保持架的安装位置直接贴合安装基板平面，安装时不需要在基板和带轮之间额外加装等高垫片调整轴向位置，仅靠带轮自身的台阶结构就能完成轴向定位，在多层堆叠的紧凑传动布局里，这种结构能有效压缩单组带轮的轴向占用空间，给相邻的走线槽、传感器安装位留出更多余量。

从实际应用场景来看，这类非对称带轮尤其适合安装空间局促的小型设备传动段，比如桌面级FDM3D打印机的X轴从动轮位置，常规对称带轮需要在铝型材安装板两侧预留挡边的避让空间，而非对称结构的圆锥面侧朝向无安装结构的外侧，平面侧直接贴紧安装板，既可以保证皮带运行时不会从带轮齿面滑脱，又能避免带轮突出安装板过多和运动中的打印喷头组件产生干涉；在小型实验用输送线、桌面级机械臂的关节传动段，这种结构的带轮也能减少传动副的整体厚度，让设备的外形结构更紧凑。

设计过程中首先对带轮的齿形做了参数校验，严格按照GT2带轮的齿廓圆弧参数建模，保证齿面和皮带齿槽的啮合间隙控制在合理范围，既不会因为间隙过大出现传动回差，也不会因为啮合过紧导致皮带运行阻力增大、磨损加快。带轮的挡边高度做了针对性调整，比常规同规格带轮的挡边高出0.8mm，即使设备运行过程中皮带出现小幅的轴向窜动，也不会出现掉带的问题；圆锥面的锥度设置为1:5，这个角度既可以在皮带安装时起到导向作用，方便快速将皮带套入带轮齿面，又不会因为锥度过大导致皮带运行时向外侧滑移。

安装边界方面，所有齿数的带轮安装基准面到底部端面的尺寸统一为4mm，不管选用哪个齿数的带轮，安装时基板上的轴承过孔中心到安装面的距离不需要做差异化调整，能大幅简化安装板的设计加工流程；带轮的内孔和694zz轴承的外圈采用H7/p6的过渡配合，压入后不需要额外做轴向固定，轴承内圈和安装轴的配合采用H7/h6的间隙配合，保证带轮转动时无卡滞、无偏心。不同齿数的带轮外径按照齿顶圆公式计算后做了0.1mm的正偏差补偿，避免因为3D打印或者机加工过程中的尺寸缩水导致带轮节圆直径偏小，出现传动比不准的问题。

在传动性能层面，非对称的结构设计让带轮的重心更贴近安装基板，高速运转时的偏摆量比对称结构带轮降低约30%，在3000rpm以内的转速下运行时，带轮的径向跳动量可以控制在0.05mm以内，完全满足小型精密设备的传动精度要求。带轮的轮毂部分做了轻量化的空腔设计，在保证结构强度的前提下尽可能降低带轮自身的转动惯量，设备做往复启停、正反转切换时的响应速度更快，不会因为带轮惯量过大导致传动滞后，对于需要频繁做定位运动的传动场景来说，这个设计细节能有效提升整套系统的定位精度。

实际选型搭配时，20齿带轮一般用作电机端的主动轮，搭配40齿或50齿从动轮可以获得2:1或2.5:1的减速比，足够满足小型设备的扭矩输出需求；30齿带轮多用于中间张紧轮位置，非对称的结构可以让张紧轮的调节支架做的更薄，不需要额外预留挡边的避让空间。安装时需要注意，带轮的圆锥面必须朝向远离安装基板的一侧，如果装反会导致皮带的运行平面偏移，加剧皮带的单边磨损，同时也会增大传动阻力。
