移动式工业搅拌分散机架结构设计

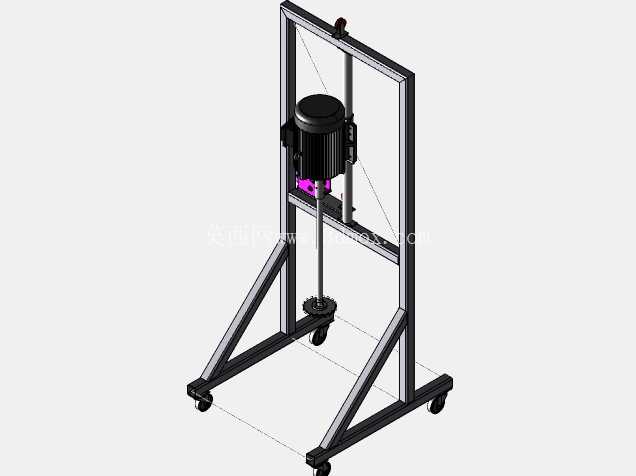

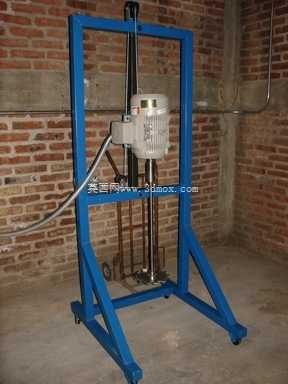

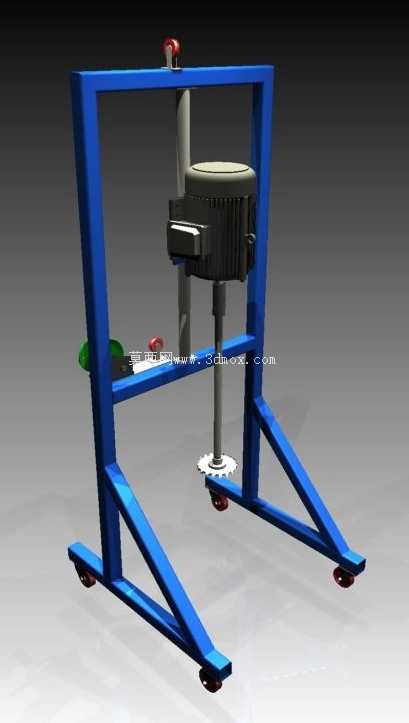

这款移动式工业搅拌分散设备的结构设计，核心围绕中小批量流体、半流体物料的现场混合作业需求展开，适配涂料、胶粘剂、树脂浆料、日化原料等多类物料的分散搅拌工况，可在车间不同工位间灵活转移，无需固定安装基础，适配多品种小批量的柔性生产场景。从结构布局来看，设备采用门式方管焊接机架作为主体承载结构，底部设置四个带刹车的万向脚轮，单轮承载冗余量按照整机满载重量的1.5倍设计，移动时可轻松推行，作业时踩下刹车即可锁定机架位置，避免搅拌过程中设备移位。机架的两支斜向支撑腿从立柱底部向外侧延伸展开，形成大跨度的支撑底面，支撑跨距按照搅拌头额定转速下的动载荷倾覆力矩计算，确保高速分散作业时整机稳定性满足要求，不会出现侧翻风险。

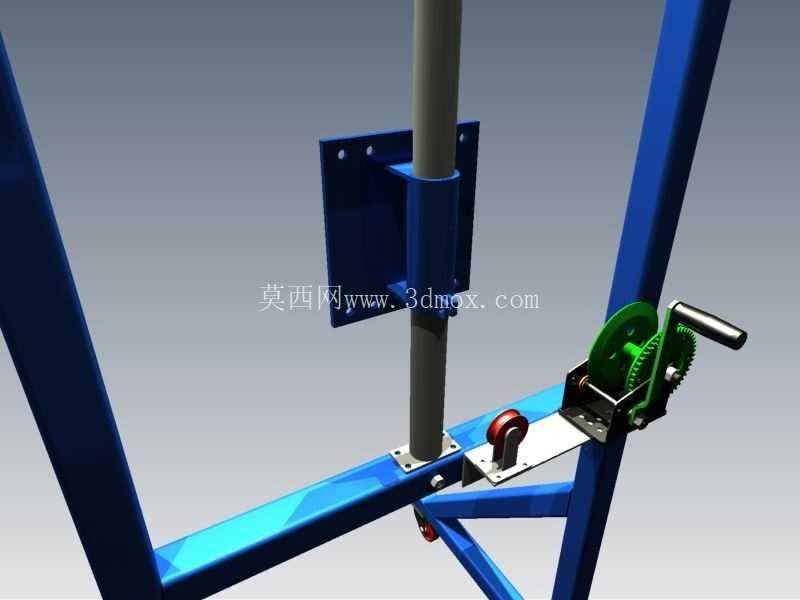

搅拌驱动单元采用立式安装结构，固定在可沿立柱上下滑动的滑座上，滑座的升降调节通过立柱侧边的手轮配合丝杠传动实现，升降行程覆盖常规搅拌桶的高度范围，可适配不同容积的开口式搅拌容器，调节到位后通过锁紧手柄固定滑座位置，避免作业过程中滑座下坠。驱动电机输出端直接连接搅拌主轴，轴端安装锯齿状分散盘，高速旋转时可产生强剪切力，将物料中的团聚颗粒打散，同时实现物料的上下循环混合，相比普通桨叶搅拌，分散效率提升40%以上，针对高粘度物料也能实现均匀混合。

设计过程中，机架主体的方管规格选型经过刚度校核，额定负载下立柱的最大挠度控制在0.5mm/m以内，避免高速搅拌时因机架刚度不足产生共振，影响搅拌效果同时带来安全隐患。所有焊接部位均采用满焊工艺，焊后做去应力处理，再进行表面喷塑处理，蓝色涂层兼顾防锈与车间作业环境下的辨识度。设备的操作控件集中布置在机架中部的横撑上，包含启动停止按钮、急停开关，操作人员站在设备侧方即可完成所有操作，操作位距离搅拌头的安全距离符合机械安全设计规范，避免操作人员接触旋转部件。

从安装边界来看，设备整机占地尺寸按照常规车间通道宽度设计，可顺利通过1.2m宽的车间通道，最小作业空间仅需2㎡左右，无需预留额外的固定安装空间，转场作业时无需拆卸任何部件，单人即可完成移动与就位。搅拌主轴的同轴度公差控制在0.1mm以内，高速旋转时径向跳动量小，可有效延长轴承与密封件的使用寿命，降低日常维护频次。设备的电气布线全部沿机架方管内部走线，外部无裸露线缆，避免车间作业时线缆被物料污染或被剐蹭破损，提升设备使用的安全性与耐用性。

针对不同物料的搅拌需求，该结构预留了搅拌头更换接口，可根据物料特性更换不同形式的搅拌桨，比如低粘度物料用涡轮式桨叶、高粘度物料用螺带式桨叶，无需改动机架主体结构即可适配更多作业场景。机架顶部设置有吊环接口，如需吊装转移到更高楼层或跨车间转运，可直接通过吊环起吊，无需额外捆绑，起吊点经过重心校核，起吊过程中设备保持平稳，不会出现倾斜。脚轮采用聚氨酯材质，滚动阻力小同时不会刮伤车间环氧地坪，适配大部分生产车间的地面条件，刹车装置采用金属刹车片，长期使用磨损量小，锁定可靠性高。
