汽车零部件级进冲压成型模具结构

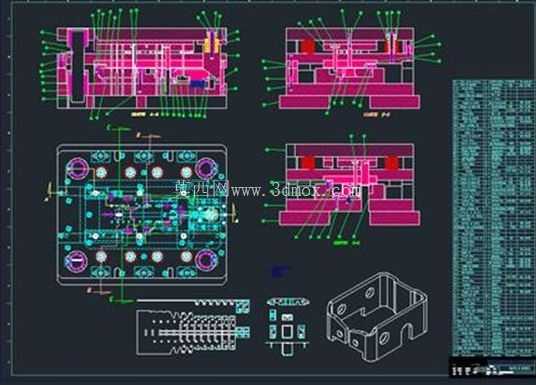

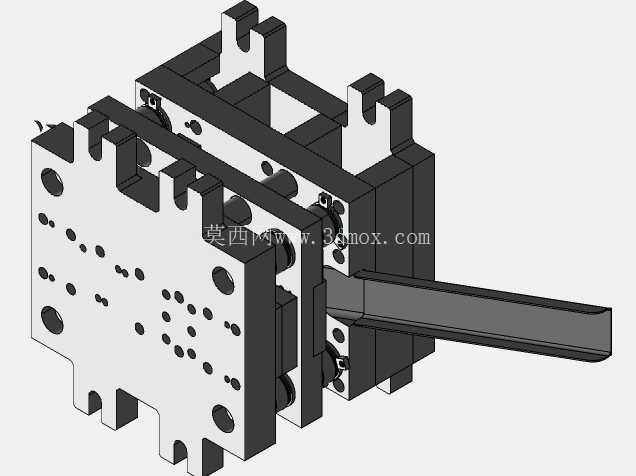

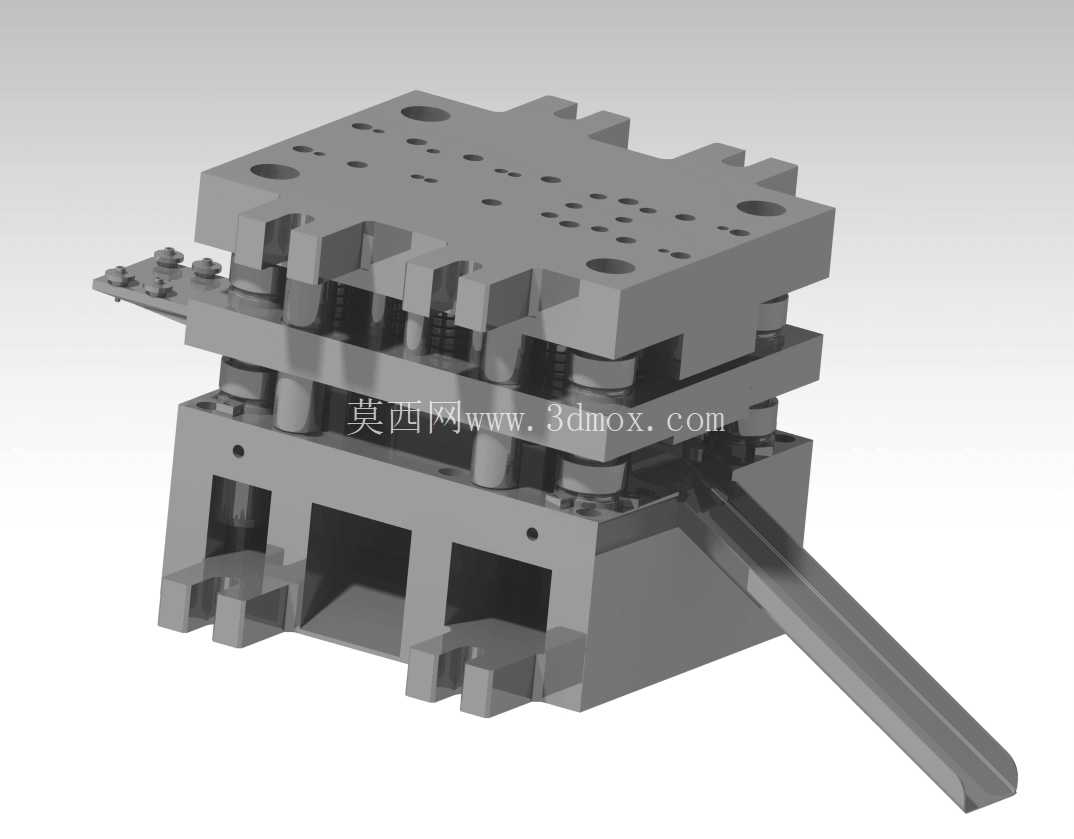

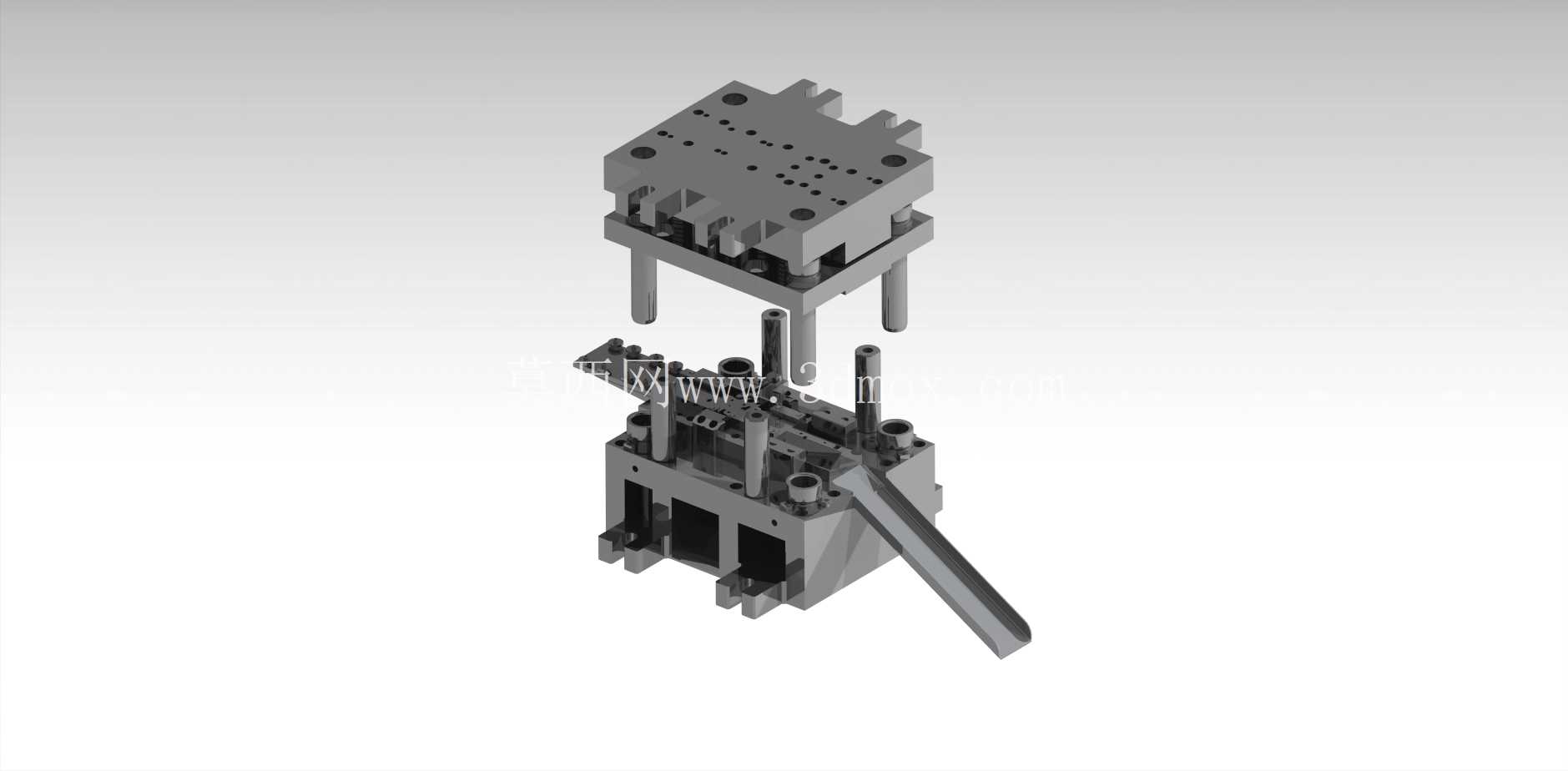

　　这套级进冲压成型结构，主要面向汽车中小尺寸金属结构件的连续冲压生产场景，在汽车零部件冲压加工车间的高速冲床产线上适配使用，能够在单台冲床的单次行程联动下，完成多道冲压工序的连续加工，无需在不同工序间反复转运工件、重复定位，大幅降低中小冲压件的生产辅助时长，提升批量生产的一致性与加工效率。从结构布局来看，整套模具采用上下模分体式导向设计，四组独立导柱配合导套完成合模过程的精准导向，导柱选用高碳铬轴承钢材质，表面经高频淬火处理后硬度可达HRC60以上，配合间隙控制在0.02mm以内，能够承受高速连续冲压过程中的侧向偏移力，避免合模错位导致的工件尺寸超差、模具刀口崩损问题。上模部分集成了冲孔、落料、折弯、整型多组工位的凸模结构，每个工位的凸模都采用独立压板固定，方便后续生产过程中针对磨损的单工位凸模进行快速更换，无需拆解整套上模结构，降低设备停机维护的时间成本。凸模的安装基准面经过平磨加工，平面度控制在0.005mm以内，保证每个工位的冲压深度一致性，避免出现同批次工件折弯角度偏差、冲孔毛刺过大的问题。下模部分对应设置了凹模镶块、卸料板、顶料机构，卸料板采用弹性卸料结构，内置矩形截面弹簧提供卸料力，能够在冲压完成后快速将卡滞在凸模上的料带剥离，保证料带能够顺畅送进到下一工位。

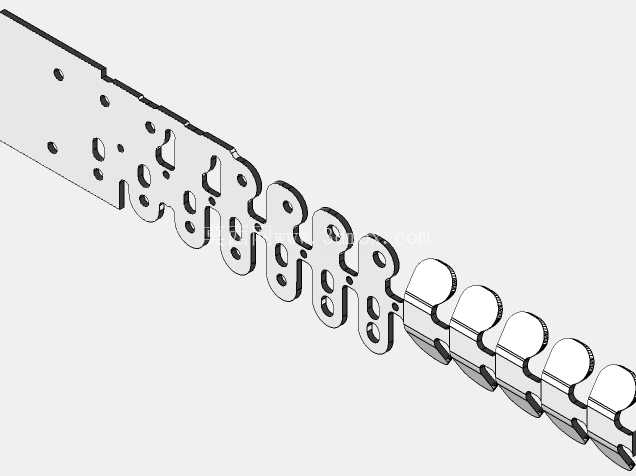

　　下模的凹模镶块同样采用分块式设计，针对冲孔、落料等易磨损工位，镶块选用硬质合金材质，相比普通模具钢使用寿命提升4倍以上，能够承受大批量连续生产的磨损消耗。送料端设置了斜向导向料柄结构，能够配合冲床配套的自动送料机完成料带的精准导向，料带的送进步距通过模具内置的步距定位销控制，定位销与料带上预冲的定位孔配合间隙控制在0.01mm以内，保证每个工位的加工位置精度，避免步距偏移导致的工件缺料、孔位错位问题。从安装边界来看，整套模具的上下模座都采用标准模架尺寸，能够直接适配行业内通用的160吨级开式冲床的安装接口，模座上的安装槽、压板固定位置都符合通用冲床的装模尺寸标准，无需额外加工转接板即可完成装模调试。

　　模具合模后的最小闭合高度、最大开模行程都匹配对应吨位冲床的参数范围，不需要调整冲床的闭合高度限位即可完成适配。在实际生产应用中，这套结构主要针对汽车上的小型金属支架、连接片类零件的加工，这类零件通常需要完成冲孔、折弯、局部成型多道工序，如果采用单工序模生产，需要多台冲床、多名操作人员配合完成，生产效率低且多次定位容易带来尺寸累积误差，而采用这套级进结构后，单台冲床即可完成全工序加工，生产效率可达单工序模的5倍以上，同时工件的尺寸一致性能够得到有效保障，尺寸公差可以稳定控制在IT10级以内，满足汽车零部件的装配精度要求。

　　设计过程中针对每个工位的冲压受力做了单独的力学仿真，将冲裁力、折弯力的合力中心调整到与模柄中心重合的位置，避免高速冲压过程中出现偏载，导致导柱异常磨损、冲床滑块精度下降的问题。同时在容易产生铁屑堆积的冲孔工位下方设置了排屑通道，冲压产生的铁屑可以顺着排屑通道直接落到冲床下方的废料槽内，避免铁屑堆积在凹模表面压伤工件表面、硌伤凹模刃口。卸料板上对应每个凸模的位置都设置了精准的导向孔，凸模在接触料带之前先进入卸料板的导向孔内，对细小凸模形成有效保护，避免小直径凸模在冲压过程中出现弯曲、折断的问题。整套结构的导向件、弹性件、紧固件都选用行业通用标准件，在生产维护过程中可以快速采购替换，不需要单独定制非标配件，降低模具的全生命周期维护成本。
