手持充电式锂电电动螺丝刀结构设计

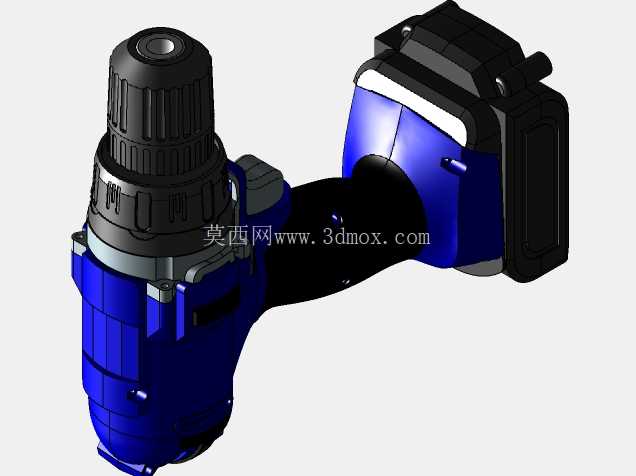

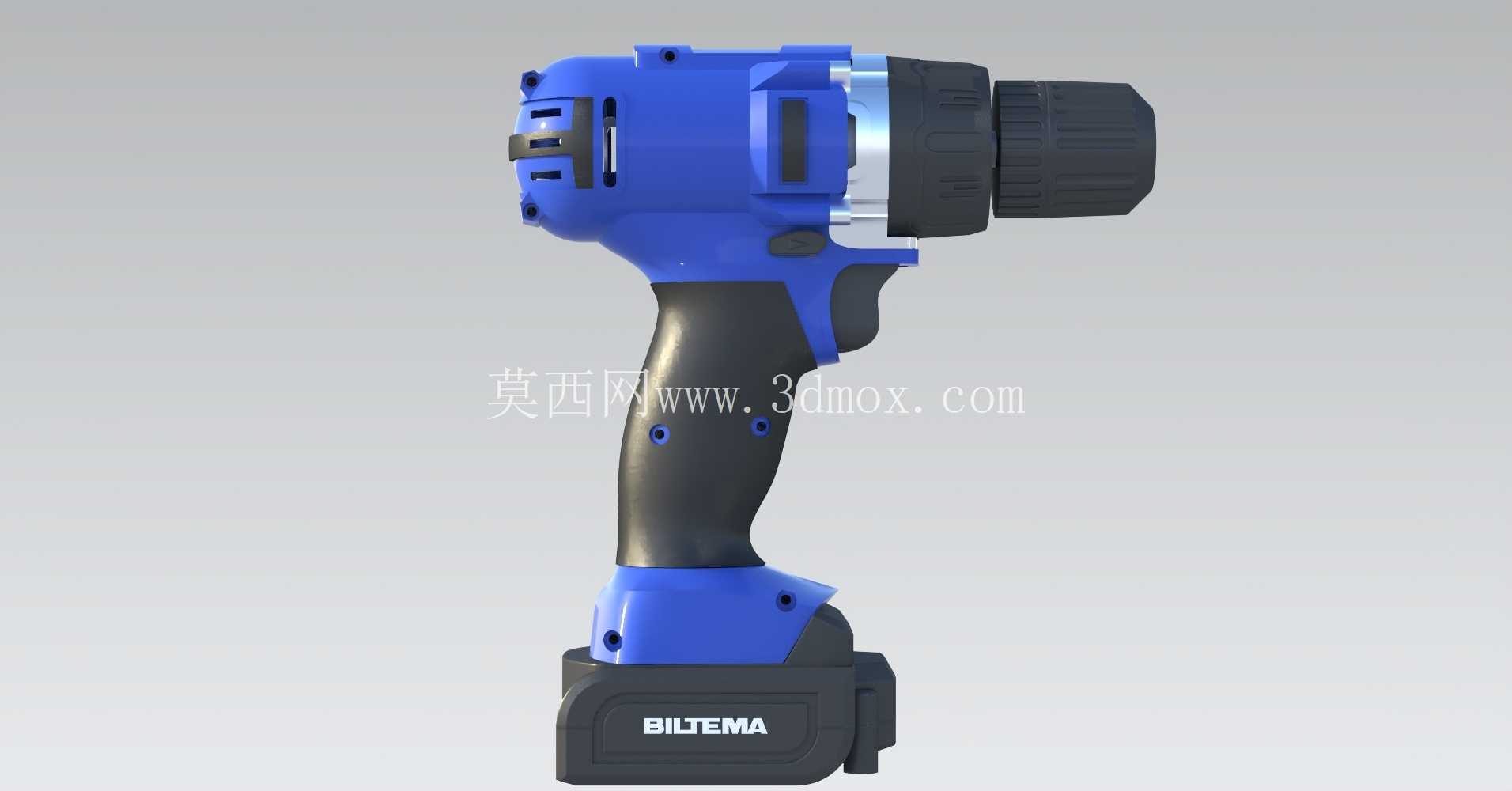

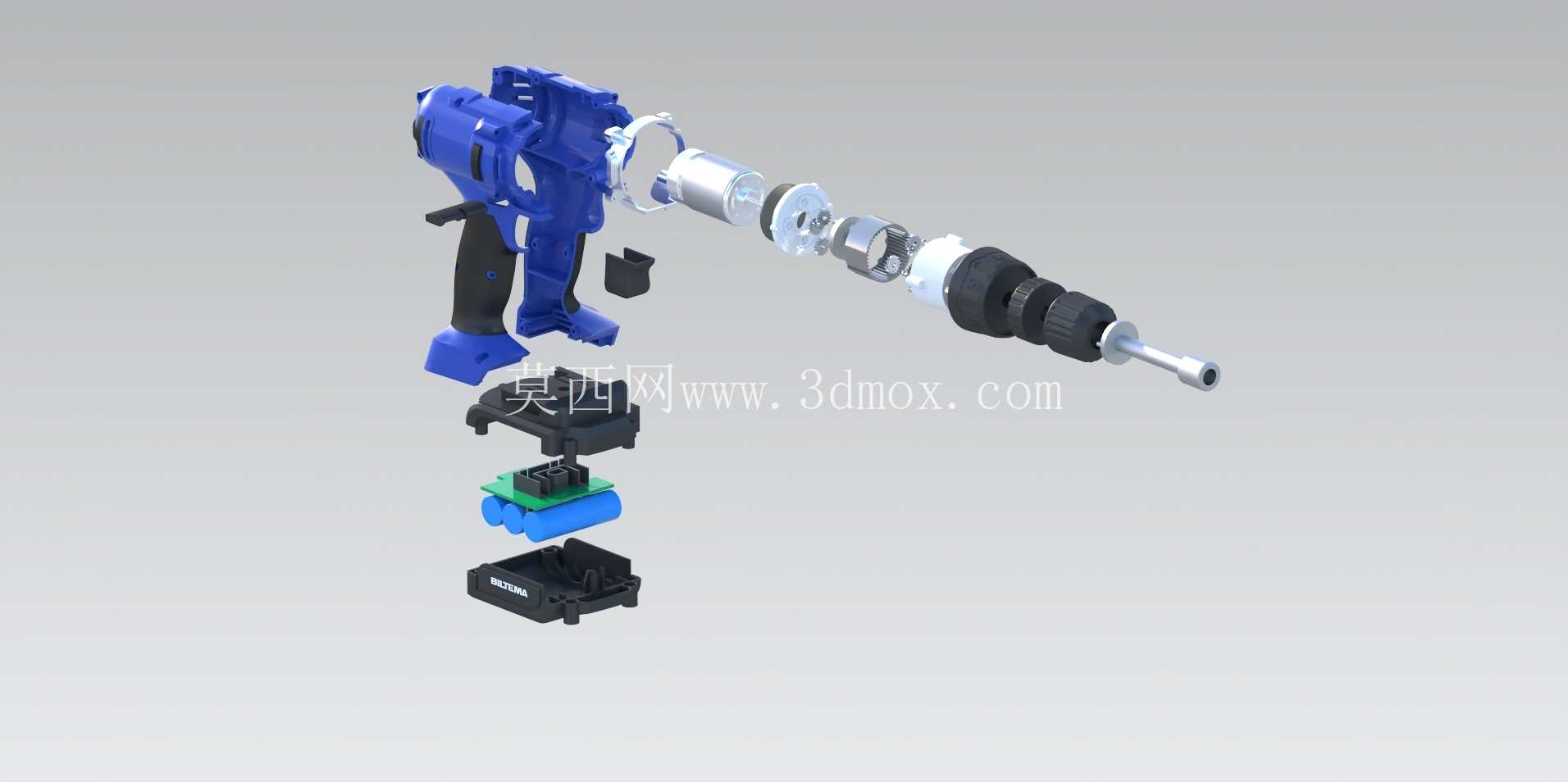

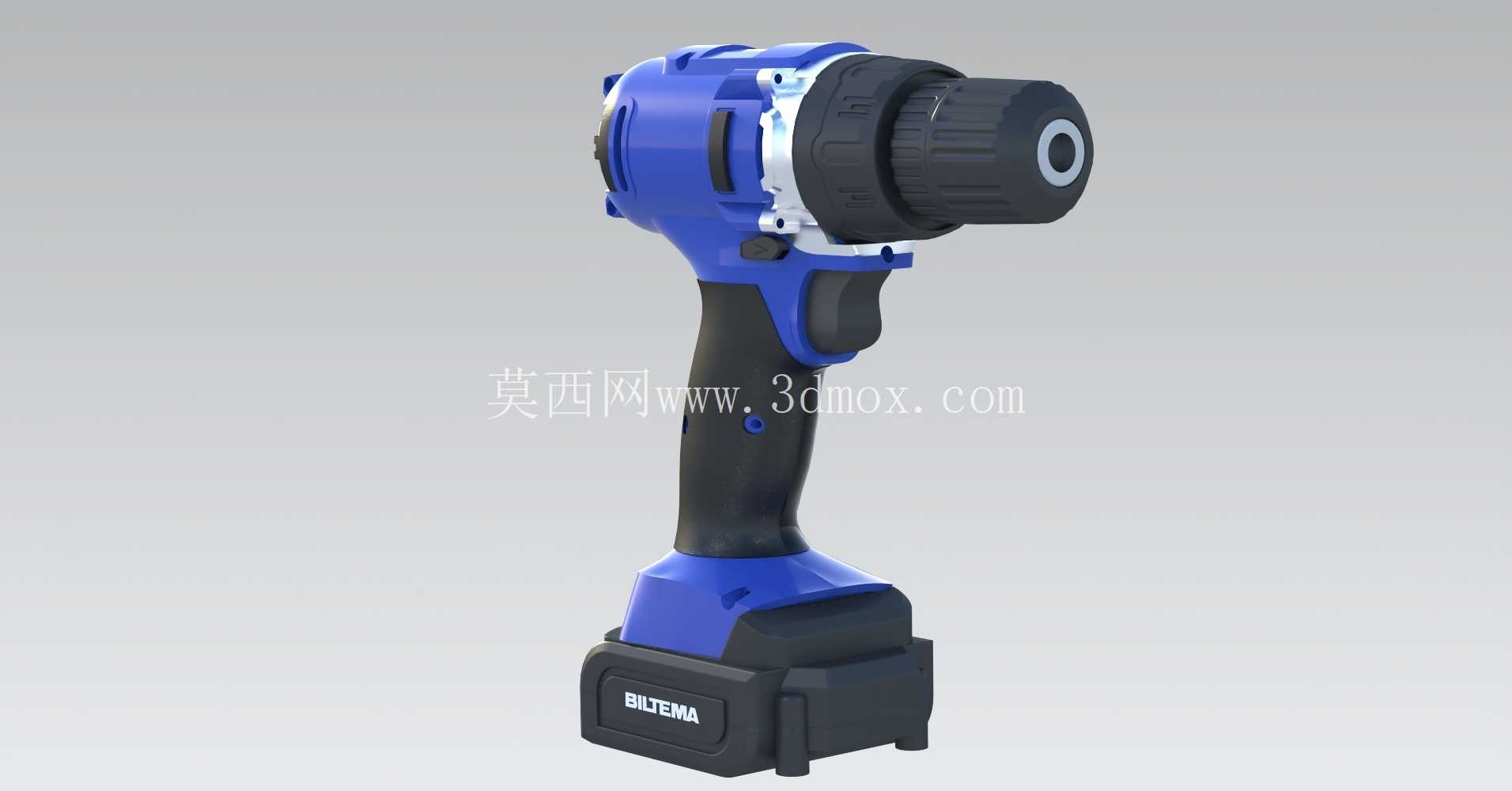

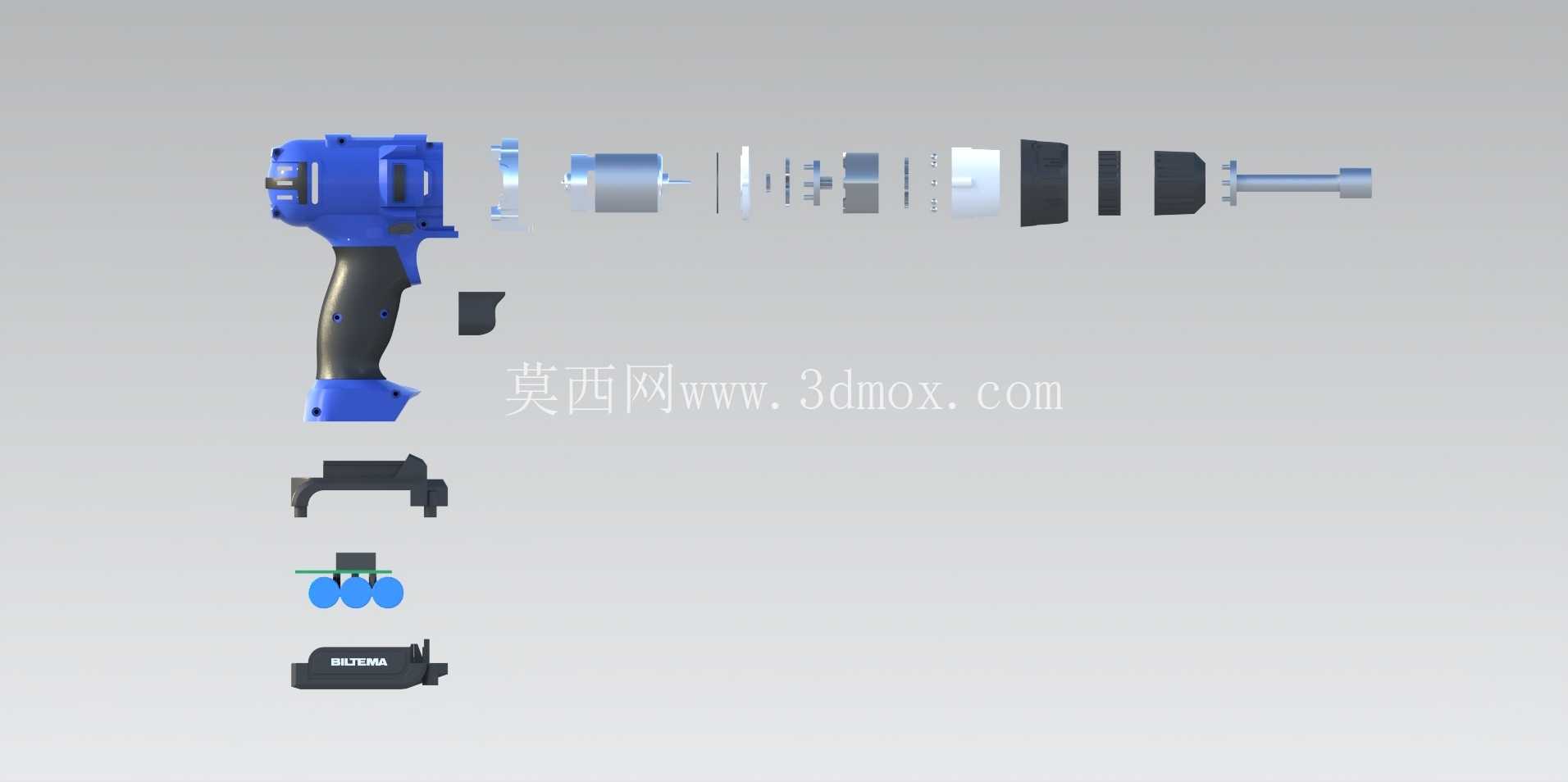

　　功能模块的拆分上，整机分为钻夹头输出单元、行星齿轮减速组、直流驱动电机、控制扳机组件、锂电池包、正反转切换拨块六大核心模块，各模块之间通过卡扣与紧固件组合，后期拆解维护时不需要复杂的专用工装，日常更换碳刷、清理减速组润滑脂、检修控制线路都十分便捷。钻夹头采用自锁式三爪夹头结构，兼容常规六角批头与小直径麻花钻，夹持范围覆盖日常作业常用的批头规格，不需要额外搭配夹头转换接头，夹头内部设置了碟簧预紧结构，高扭矩输出时不会出现批头打滑、脱落的问题，夹头与减速箱输出轴采用花键配合，同轴度公差控制在0.05mm以内，高速运转时的径向跳动量极小，能有效保证拧紧紧固件时的对中性，避免螺丝滑牙、孔位偏移的问题。这款手持充电式电动螺丝刀的三维结构设计，完全围绕一线装配作业的实际使用场景展开，覆盖家装组装、设备维保、生产线轻量紧固、户外无电源作业等多个高频使用场景，区别于传统有线电动工具的使用限制，也弥补了手动螺丝刀扭矩不足、作业效率低的短板。从结构布局来看，整机采用枪式握持构型，手柄区域做了贴合手掌弧度的曲面过渡，握持重心落在电池包与主机衔接的位置，长时间单手握持作业时手腕受力更均匀，能有效降低连续作业的疲劳感，针对高空作业、狭窄空间作业的场景，整机的配重做了前后平衡调校，不会出现头重脚轻的握持不适感。

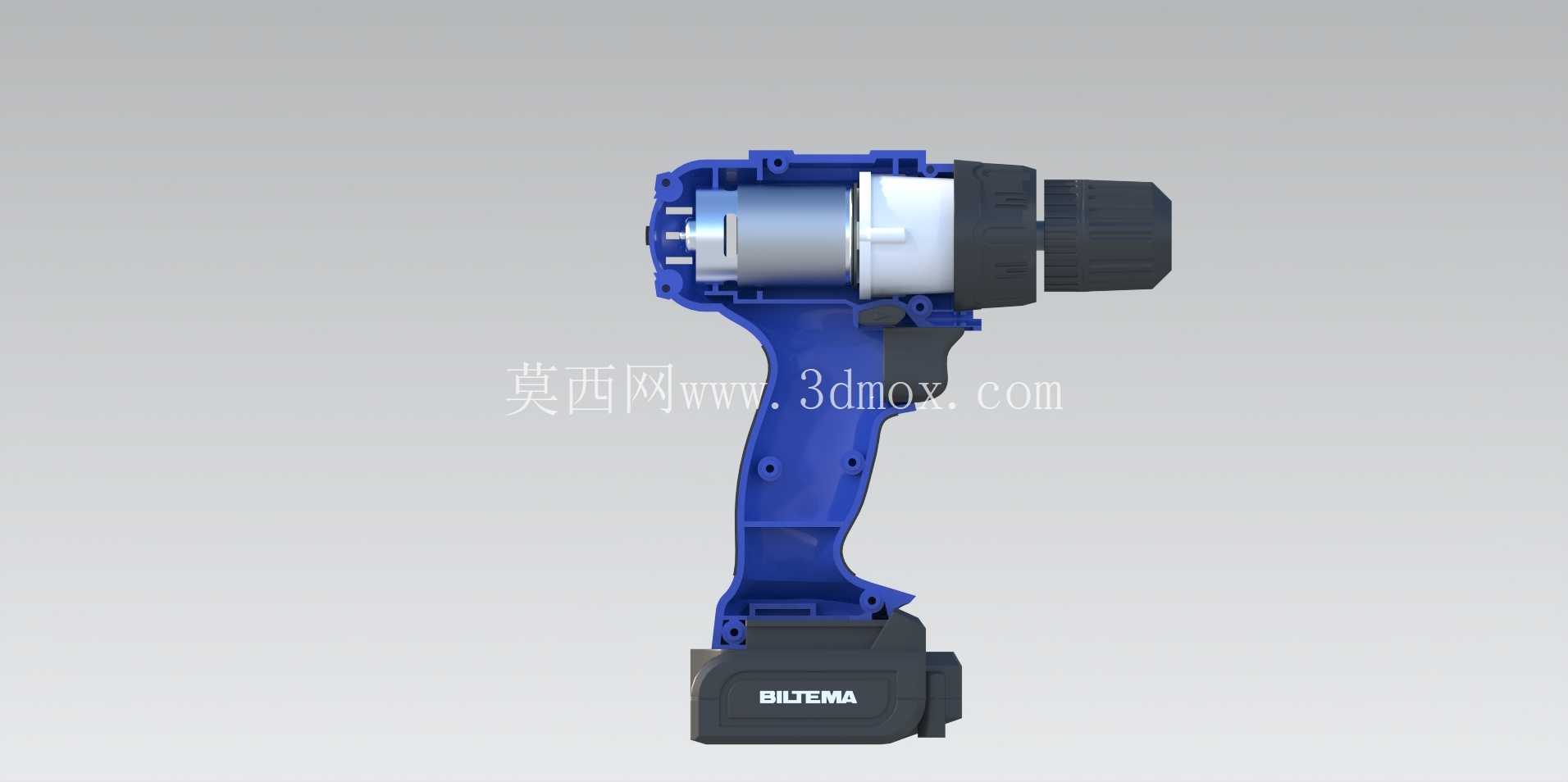

　　减速组采用三级行星齿轮传动结构，将电机的高转速低扭矩输出转化为适合紧固作业的低转速高扭矩输出，齿轮采用改性POM材质与粉末冶金件搭配，兼顾传动静音效果与结构强度，持续满负载作业时齿轮组的形变量控制在合理范围内，不会出现打齿、传动卡顿的问题。控制扳机采用无级调速结构，扣压行程与输出转速正相关，刚开始对准螺丝槽口时可以轻扣扳机实现低速慢转，对准后加大扣压行程提升转速，能有效避免刚开始拧动时批头滑出刮花工件表面，扳机上方设置了正反转切换拨块，拨块的位置刚好在拇指自然触碰的区域，切换转向时不需要完全松开握持的手，单指即可完成操作，拨块做了档位阻尼设计，作业过程中不会因为震动出现档位误切换的问题。电池包采用滑插式快拆结构，与手柄底部的连接端子做了防呆设计，反向无法插入，电池包外壳设置了多道横向加强筋，意外跌落时能分散冲击力，保护内部电芯不受损伤，电池包与主机的衔接处设置了密封胶圈，日常作业时的粉尘、少量飞溅的液体不会渗入连接端子造成接触不良。整机的外壳采用双色注塑工艺，握持区域覆盖软胶材质，提升握持摩擦力的同时，冬季低温环境下握持也不会出现冰手的不适感，外壳的拼接缝隙控制在0.1mm以内，拼接面做了错位止口设计，日常作业的金属碎屑、灰尘不会轻易进入机壳内部。

　　从安装边界尺寸来看，整机的总长度控制在180mm左右，机头位置的最大直径为65mm，手柄处的最小握持直径为38mm，能轻松伸入深度120mm以内的狭窄腔体内完成紧固作业，针对机柜内部、家具拼接缝隙等狭小空间的作业场景，机头的侧面做了圆弧过渡，不会被边角卡住。扭矩调节环设置在夹头后方，一共设置了18档扭矩档位加1档钻孔档位，拧动不同规格的螺丝、不同材质的工件时，可以提前调整扭矩阈值，当输出扭矩达到设定值时，内部的离合器会自动脱开，停止动力输出，避免扭矩过大拧断螺丝、拧穿工件，尤其是在组装木质家具、拧动塑料件螺丝时，合适的扭矩档位能大幅降低工件报废率。

　　整机的散热风道采用后进前出的设计，进风口设置在手柄上方的机壳两侧，出风口设置在机头位置，电机运转时产生的热量能顺着风道快速排出，持续满负载作业15分钟，机壳表面的温度不会超过45摄氏度，不会因为过热触发电机保护停机。针对日常使用中容易出现的跌落场景，机壳的四个边角位置做了加厚防撞设计，电池包底部也设置了缓冲胶垫，从1.2米高度自由跌落至水泥地面时，内部的电子元件、齿轮结构不会出现移位、损坏的问题。这款结构设计没有冗余的花哨功能，所有的结构细节都围绕实际作业的痛点展开，不管是结构设计从业者参考手持电动工具的构型思路，还是工具选型阶段做结构适配参考，都能提供完整的结构细节参考，建模过程中所有的配合公差都按照实际量产的要求做了预留，不存在结构干涉、无法装配的问题，各零件的壁厚、拔模角度都符合注塑加工的工艺要求，不需要做大幅调整即可直接用于手板打样验证。
