ER32型CT40刀柄专用勾头扳手

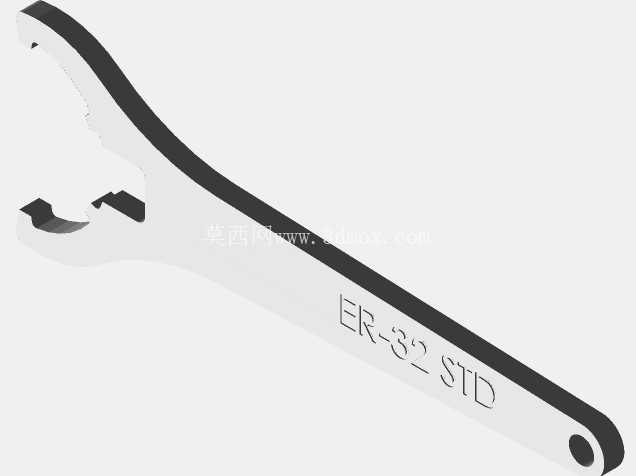

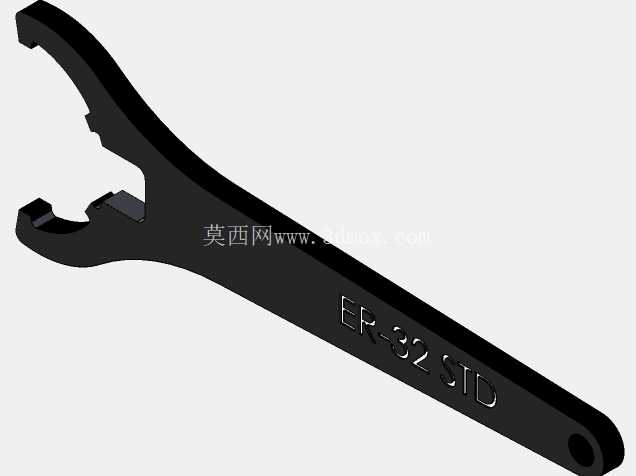

　　在数控加工车间的日常换刀作业里，这类勾头扳手是操作工人手边离不开的配套工装，专门适配CT40规格 Arbor 刀柄搭配的ER32弹性筒夹锁紧螺母，和普通开口扳手、活动扳手不同，它的卡爪轮廓完全贴合ER螺母外侧的卡槽，不会在拧紧或者松卸螺母的时候出现打滑、啃伤螺母卡槽的问题，能有效延长刀柄螺母的使用寿命，也能避免因为扳手打滑造成的手部磕碰工伤。从结构设计上看，扳手整体采用一体式长柄结构，头部的两个卡爪做了不等高的轮廓适配，刚好能卡入ER32 STD螺母外周的四个对称缺口，卡爪的啮合深度经过实际装配验证，既不会因为卡入过浅在施力时脱开，也不会因为卡入过深刮蹭到刀柄的圆锥定位面，影响刀柄和主轴的配合精度。

　　手柄部分做了平直的延伸设计，末端预留了悬挂孔，方便在工装架上定点存放，避免作业现场工具乱丢乱放导致的找寻耗时；手柄表面没有多余的防滑纹路凸起，是因为机加工场景下工人常佩戴防油劳保手套操作，过于细碎的纹路反而容易积存切削液和金属碎屑，清理起来十分不便，光滑的金属表面擦拭起来更快捷，也能避免碎屑嵌在纹路里硌手影响施力。实际使用场景里，这类扳手主要用在数控铣床、加工中心的换刀环节，当需要更换不同直径的铣刀、钻头时，工人需要先将刀柄从主轴上卸下，再用该扳手卡住ER螺母，施加合适的扭矩松开螺母，更换筒夹内的刀具后再反向拧紧，整个过程不需要额外的转接工具，单手就能完成卡入定位，另一只手扶住刀柄即可完成操作，相比通用扳手能缩短近三分之一的换刀辅助时间。从安装边界和尺寸适配来看，扳手头部的开口轮廓完全匹配ER32标准螺母的外径尺寸，不会出现和相邻工位刀具、刀柄干涉的情况，哪怕是在密集排布的刀库旁操作，也能顺利卡入螺母位置，不需要额外挪动周边刀具；手柄长度经过扭矩校核，正常成年男性单手施力就能达到ER32筒夹要求的锁紧扭矩，不需要额外加接延长杆，避免因为扭矩过大导致筒夹变形、螺母螺纹滑牙，或是扭矩不足导致加工过程中刀具窜动、掉刀的问题。

　　在做三维结构设计的时候，这类扳手的建模重点在头部卡爪的轮廓拟合，需要完全对照ER螺母的卡槽尺寸做相切约束，卡爪的受力面要做轻微的拔模斜度，适配实际加工时的铣削工艺，避免应力集中在卡爪根部导致长期使用后断裂；整体的厚度控制在适配人手握持的区间，过薄会导致扳手刚性不足施力时变形，过厚则会增加不必要的重量，长时间握持操作容易产生手部疲劳。另外扳手的边缘都做了小圆角钝化处理，不会因为边缘过于锋利割伤工人的劳保手套或是手部，也能避免热处理的时候边缘出现应力集中开裂的问题。

　　在工装配套选型的时候，这类专用扳手是ER刀柄系统的标配附件，不同规格的ER螺母对应不同尺寸的扳手，ER32规格作为加工中心最常用的筒夹规格，对应的这款扳手也是车间里损耗率相对较高的工装，除了日常换刀使用，在做刀柄拆卸保养、清理筒夹内碎屑的时候也会用到，它的结构没有多余的活动部件，整体刚性好，只要不是用它来撬砸工件、当作其他工具违规使用，正常的拧紧松卸作业下使用寿命很长。建模过程中还要注意卡爪受力面的平面度要求，如果建模时面的轮廓度偏差过大，实际加工出来的扳手和螺母卡槽就会出现点接触，不仅容易打滑，还会把螺母的卡槽压出凹痕，后续再用标准扳手操作就会出现配合间隙过大的问题；手柄部分的直线度也要控制，保证施力的时候力的方向沿着螺母的切线方向，不会产生额外的侧向力导致螺母偏斜，损伤刀柄的外螺纹。
