带触点LED指示灯的施耐德复位按钮设计

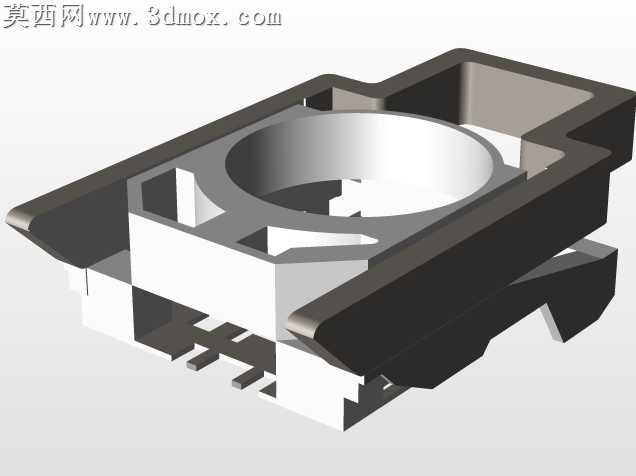

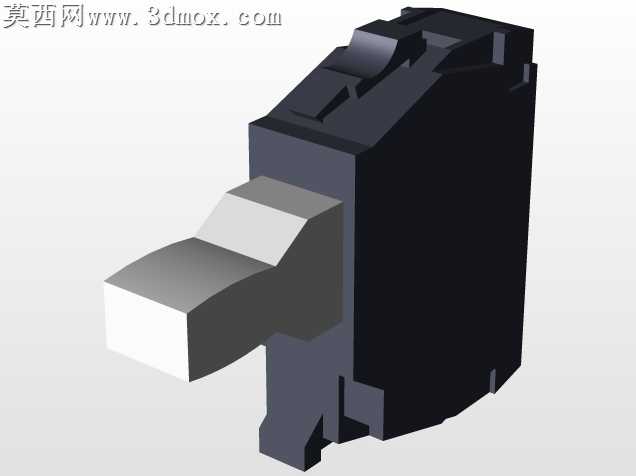

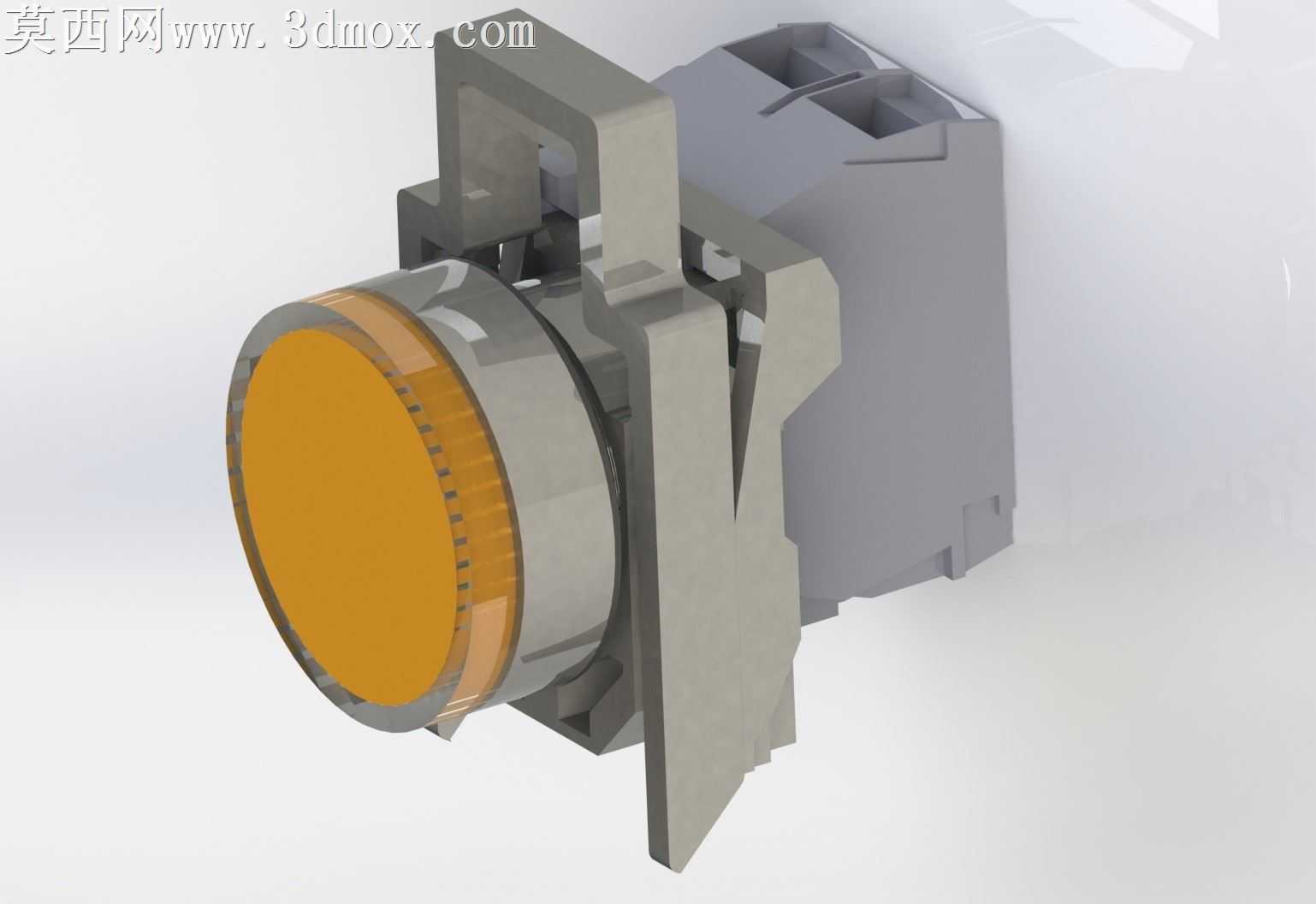

本作品为带触点与LED指示功能的施耐德款复位按钮三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据工业复位按钮的实际安装尺寸与功能逻辑，拆分出按钮操作头、安装卡扣基座、内置触点模块、LED发光组件四大核心结构模块，逐一绘制各零件的草图特征，通过拉伸、切除、旋转、阵列等基础建模命令完成单个零件的实体构建，针对按钮头部的橙色透光操作帽，单独设计了内侧的散光纹理结构，保证后续LED光线透出时的均匀度，安装基座部分还原了施耐德按钮通用的导轨卡扣结构，精准复刻了卡扣的弹性形变预留间隙与安装定位卡槽的尺寸公差，保证模型与实际产品的安装适配性一致。触点模块部分还原了常开常闭触点的接触弹片结构、接线端子的固定槽位，清晰呈现按钮按下时触点的动作行程逻辑，LED组件部分预留了灯珠安装位、导光柱的装配间隙，完整还原带灯复位按钮的内部装配关系。渲染阶段采用Keyshot完成材质与光影调试，操作帽部分赋予半透明橙色PC材质，调整材质的透光率与散射参数，模拟实际工业按钮指示灯罩的柔光效果，基座与卡扣结构赋予哑光灰色工程塑料材质，还原PA66材质的磨砂质感，金属触点部分赋予镀镍金属材质，调整金属的粗糙度与反射参数，呈现工业电气元件的金属质感，内部结构的弹片部分赋予锡磷青铜的金属材质，还原导电部件的材质特征。设计过程中严格遵循工业控制按钮的行业设计规范，兼顾按钮的操作手感结构、安装固定结构、电气安全间隙三大设计要点，所有装配位置均预留合理的装配公差，按钮的按压行程按照实际产品的3mm行程做了结构限位设计，安装卡扣的弹性臂厚度按照实际产品的1.5mm厚度建模，保证卡扣的弹性形变能力符合实际安装需求，LED灯位的设计与触点模块做了物理隔离，避免电路工作时的相互干扰，整体模型完整还原了带灯复位按钮的外观细节与内部结构，可用于电气控制柜的布局演示、操作面板的装配模拟、工业产品的方案展示等场景，模型同时导出STEP通用格式，可适配多款三维软件打开编辑，满足不同场景的使用需求。
