卡雷拉斯索托20街2号棘轮手锯结构三维设计

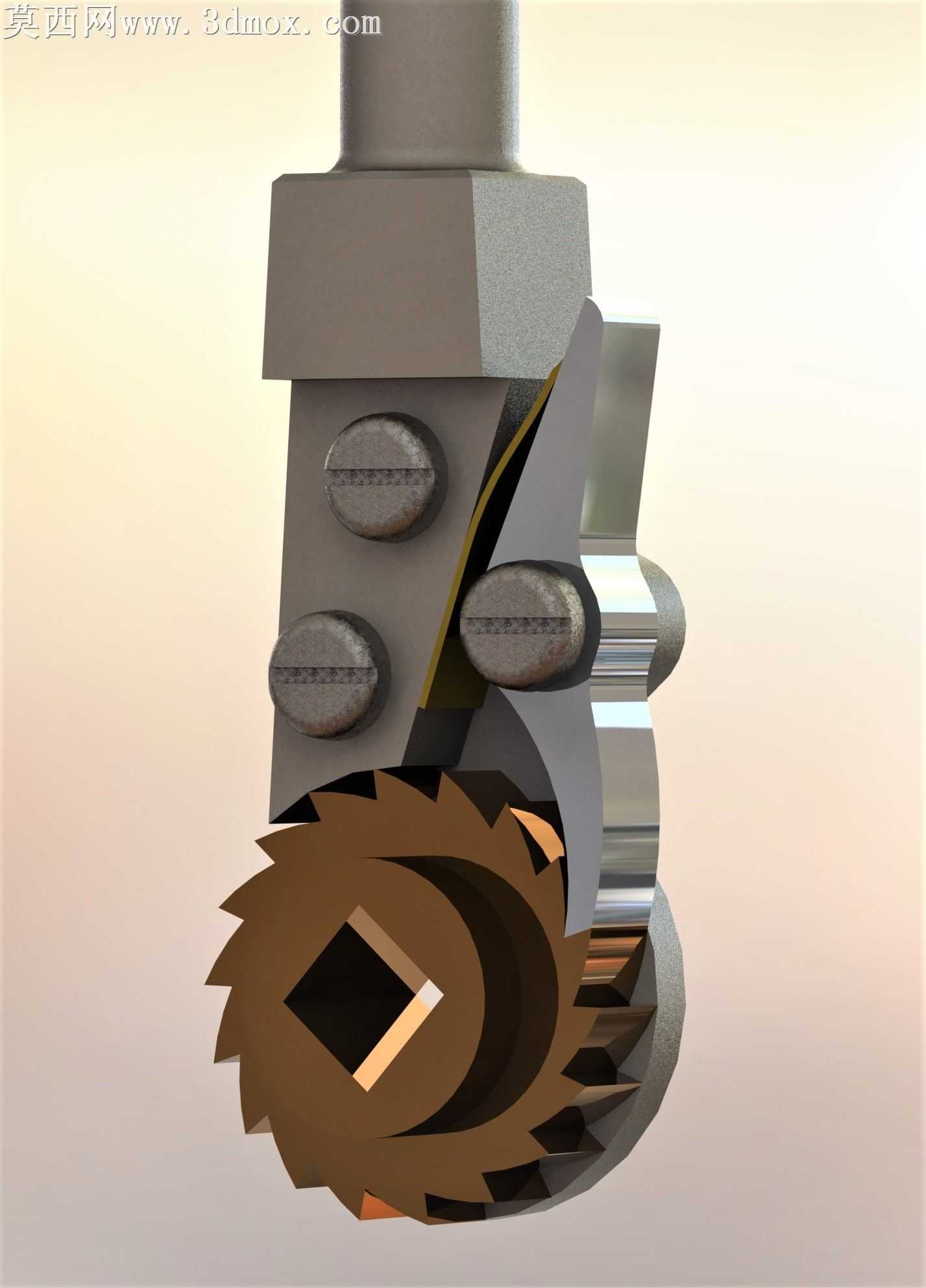

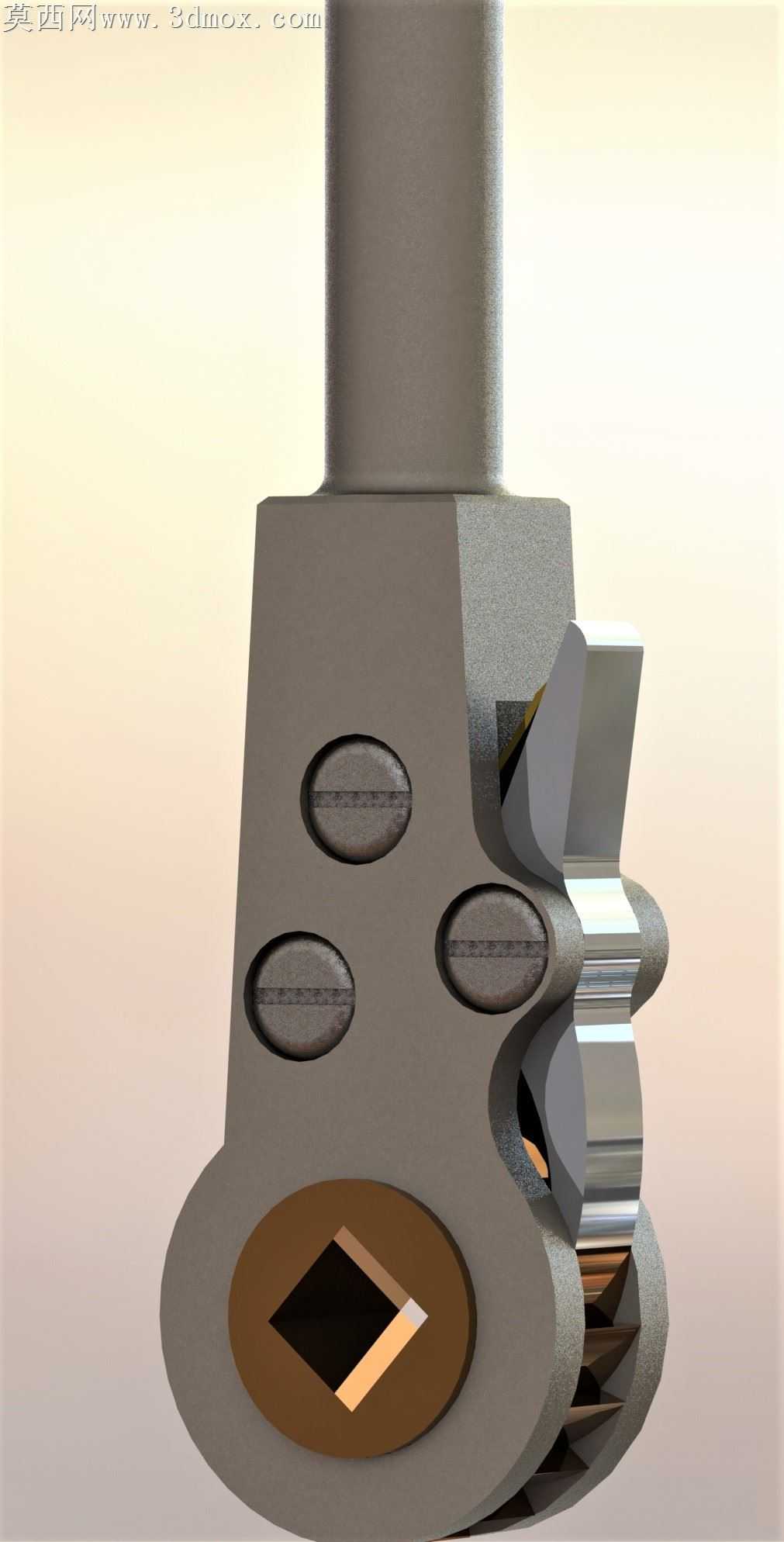

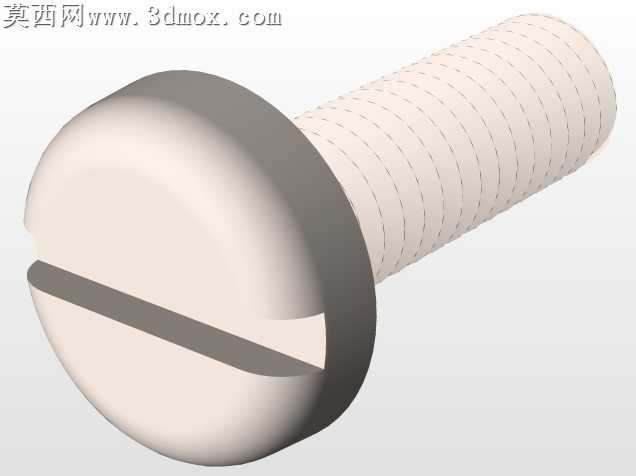

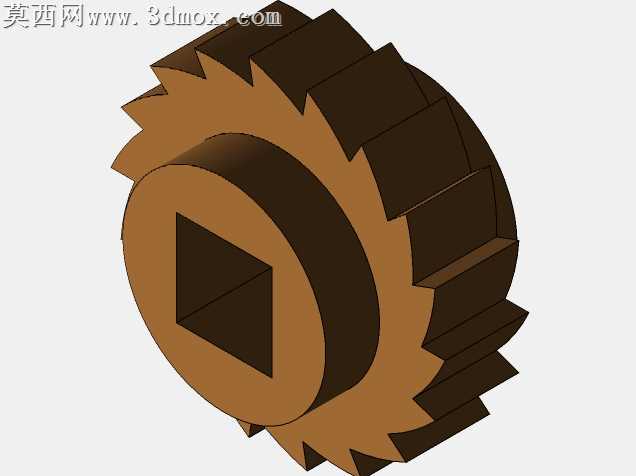

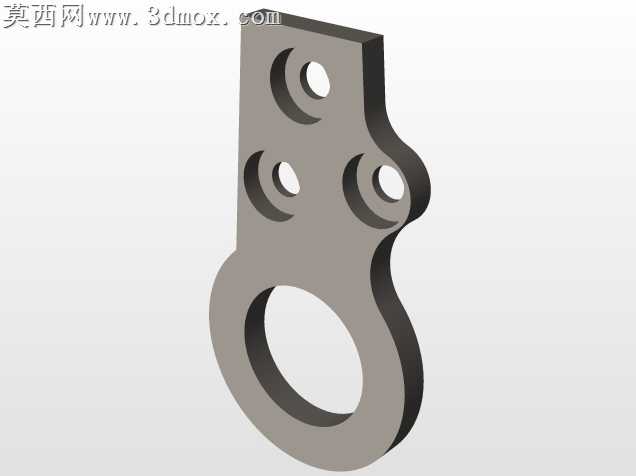

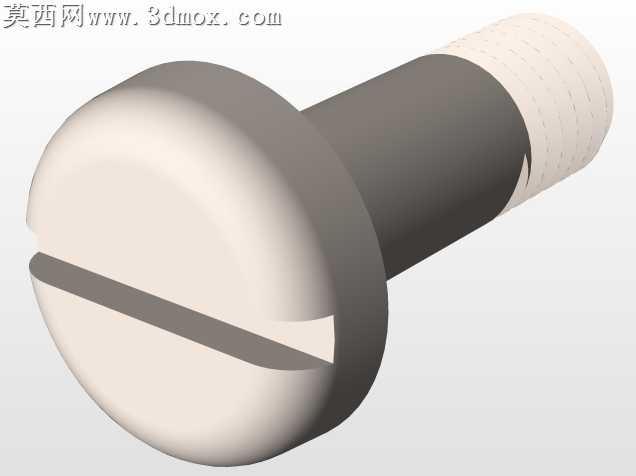

本作品为手动棘轮手锯的三维结构设计，采用主流三维建模软件完成全参数化建模，完整还原了该款手锯的全部装配结构与细节特征。建模过程中首先对产品的整体功能逻辑进行拆解，将整体结构划分为握持柄部、棘轮进给机构、锯片装夹模块、锁紧固定组件四个核心部分，逐一完成单个零件的特征绘制，通过拉伸、旋转、切除、扫描等基础建模命令构建零件基体，再对螺丝头部的一字槽、棘轮轮齿的渐开线轮廓、装夹槽的方孔定位结构、柄部的防滑贴合曲面等细节特征进行精细化处理，确保每个零件的尺寸公差符合实际五金工具的装配要求，所有配合面均预留合理的装配间隙，避免出现干涉问题。材质与渲染阶段，针对不同零件的实际材质属性分别赋予对应材质：握持柄部采用哑光磨砂金属材质，模拟铸铁手柄的厚重质感与细微磨砂颗粒效果；紧固螺丝采用镀锌钢材材质，还原金属表面的轻微反光与使用磨损痕迹；棘轮锯片采用高速钢材质，表现出锯齿部位的锋利金属光泽与锯片基体的暗调金属质感；锁紧压块采用合金结构钢材质，通过调整粗糙度参数区分不同机加工面的质感差异。渲染阶段采用柔和的侧上方主光源搭配底部补光，弱化生硬阴影，清晰展现棘轮机构的内部啮合结构，同时通过剖面视角的渲染处理，直观呈现锯片与棘轮的配合关系、螺丝的锁紧位置、内部的定位挡片结构，让观者可以清晰理解手锯的棘轮进给工作原理。设计思路上，该款手锯采用棘轮单向进给结构，可实现小空间内的往复锯切作业，无需整周转动手腕即可完成锯切进给，方孔装夹结构可保证锯片安装的同轴度，两颗对称布置的紧固螺丝可实现锯片的牢固锁紧，避免锯切过程中出现锯片晃动、脱落的问题，柄部的六角结构设计可配合扳手施加更大的锁紧力，整体结构紧凑，受力路径合理，符合手动五金工具的人机工程设计要求，完整还原了实物的装配逻辑与功能特性，可用于手动工具结构教学、产品改型设计参考等场景。
