1.5吨卧式Compac液压汽车千斤顶结构

　　这款1.5吨级卧式液压千斤顶，是面向乘用车日常维保场景开发的小型起重作业机具，在快修店、家用车库、道路救援场景中都有极高的使用频次，核心作用是在更换轮胎、底盘检修、制动系统维护作业时，稳定抬升车辆单侧或局部车身，为作业人员留出足够的底部操作空间。从结构设计逻辑来看，卧式布局相比传统立式千斤顶有着更低的初始入位高度，能够适配多数家用轿车、小型SUV的底盘离地间隙，不需要额外垫高或者调整车辆位置就能将托臂伸入底盘指定支撑点位，这一点在低趴车型的维保作业中优势格外明显。

　　整个设备的受力框架采用剪式连杆+液压柱塞的组合传动结构，手动压杆作为动力输入部件，通过小直径柱塞泵向主举升油缸泵送液压油，利用帕斯卡原理实现力的放大，操作人员只需要施加较小的手动作用力，就能驱动主油缸柱塞伸出，带动剪式连杆组展开，最终将顶部的承托鞍座平稳抬升。承托鞍座做了带防滑纹路的平面设计，接触车辆底盘支撑点时能够避免滑移，同时鞍座与举升臂的连接位置预留了小幅摆动余量，在举升过程中可以自适应底盘支撑面的角度变化，避免局部应力集中刮伤底盘金属结构。

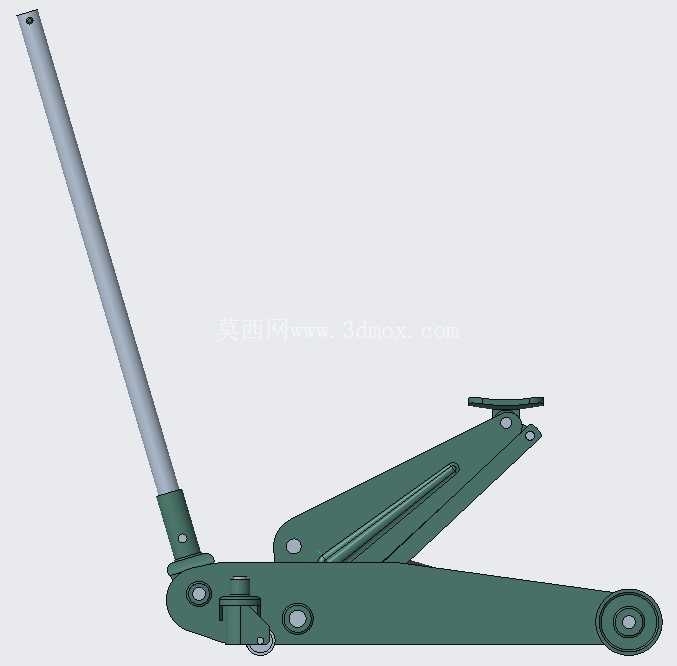

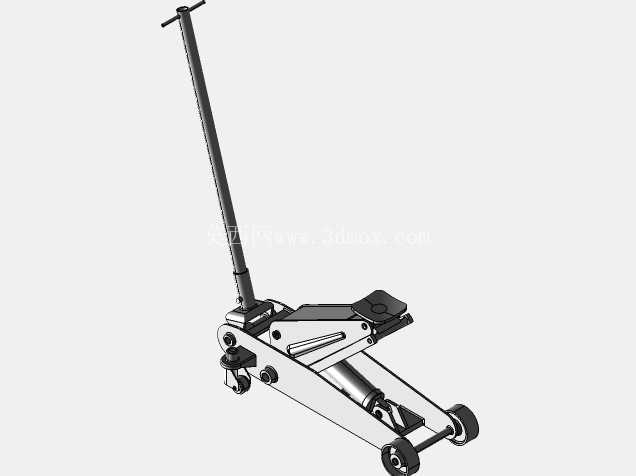

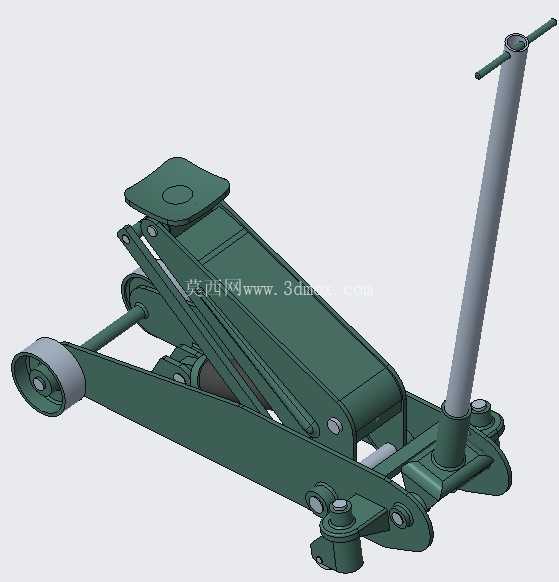

　　底部的支撑轮组采用前定向轮+后万向滚轮的布局，在未举升的空载状态下可以轻松推移调整位置，当举升受力后，滚轮会随剪臂的展开角度变化逐渐贴合地面，形成多点稳定支撑，不会出现作业过程中设备滑移、侧倾的风险。从安装边界和尺寸适配角度来看，这款千斤顶的最低入位高度控制在120mm以内，完全覆盖常规家用轿车的底盘边缘离地间隙范围，最大举升高度可以达到350mm左右，足够将轮胎抬离地面100mm以上，满足换胎、刹车片更换等常规维保作业的空间需求；整体机身长度控制在600mm级，压杆收起后不会占用过多储物空间，完全可以放置在车辆后备箱的备胎槽旁，作为随车应急工具使用。设计过程中对受力路径做了明确的优化，所有连杆铰接点都采用销轴+耐磨衬套的结构，长期反复举升作业也不会出现铰接点旷量过大的问题，液压油缸的密封结构选用耐油橡胶密封圈，能够适配常规矿物液压油的工作环境，减少日常使用中的渗漏风险。在实际使用场景中，这类卧式千斤顶相比剪式机械千斤顶的操作效率要高很多，单次压杆动作就能实现5mm左右的举升行程，空载回落时通过侧面的卸荷阀旋钮控制，缓慢旋开就能让车身平稳下降，不会出现突然下坠的安全隐患。需要注意的是，这类千斤顶仅作为举升作业工具使用，举升到位后必须配合安全支架承载车身重量，不能长期依靠液压油缸保持支撑状态，这也是结构设计时明确的使用边界——液压系统负责动态举升过程，静态承载需要额外的刚性支撑部件配合。整个模型的结构还原度覆盖了从手动压杆、泵体、主油缸、剪式连杆组、承托鞍座到行走滚轮的全部细节，每一处铰接位置的装配关系都和实物保持一致，能够直接用于汽修工具类的结构教学、产品改型设计参考，也可以作为汽修场景三维布局的配套组件使用。

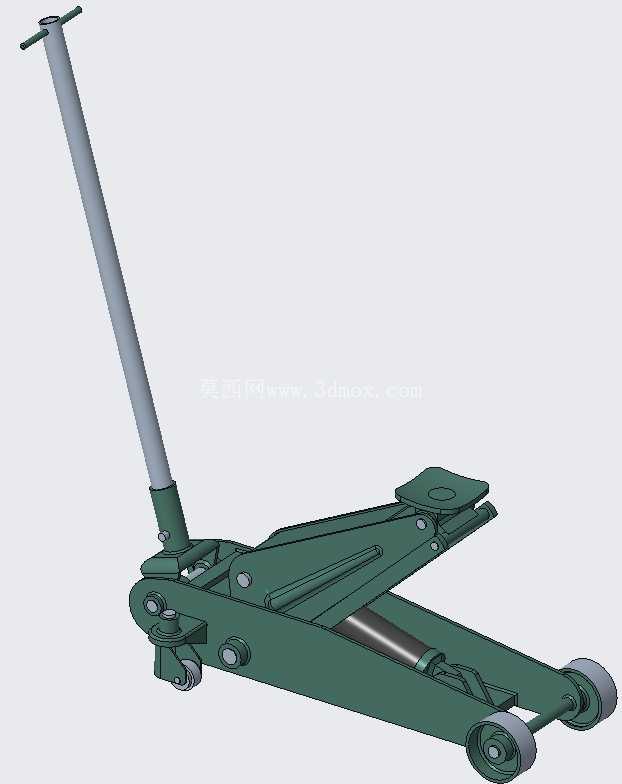

　　从结构强度设计来看，所有受力臂的截面都采用了冲压成型的槽型钢结构，在控制整体重量的前提下保证了足够的抗弯强度，1.5吨的额定载荷完全覆盖常规家用乘用车的单侧轴重需求，不会出现举升过程中结构变形的问题。压杆的长度做了人机工程优化，操作时的力臂长度足够，操作人员不需要施加过大的下压力就能完成举升动作，长时间作业也不容易产生疲劳感。机身表面的涂装采用工业级防锈漆处理，对应模型呈现的深绿色外观，能够适应车库、户外道路救援等复杂使用环境，减少金属结构锈蚀的概率，延长设备的整体使用寿命。
