剪式手摇螺旋升降支撑机构三维结构

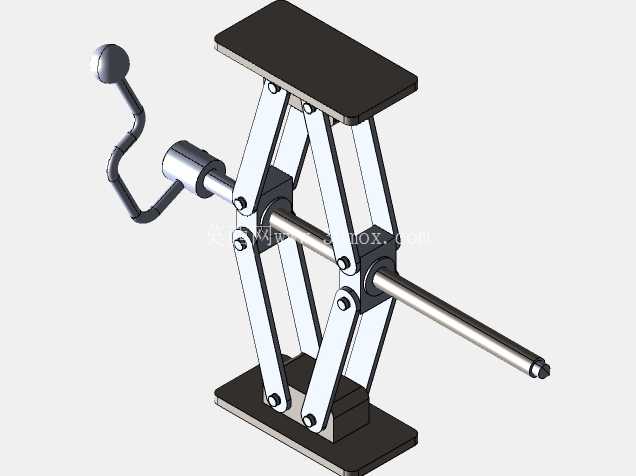

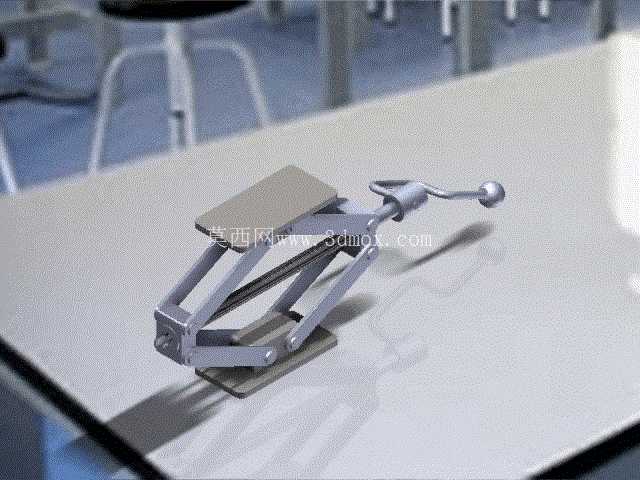

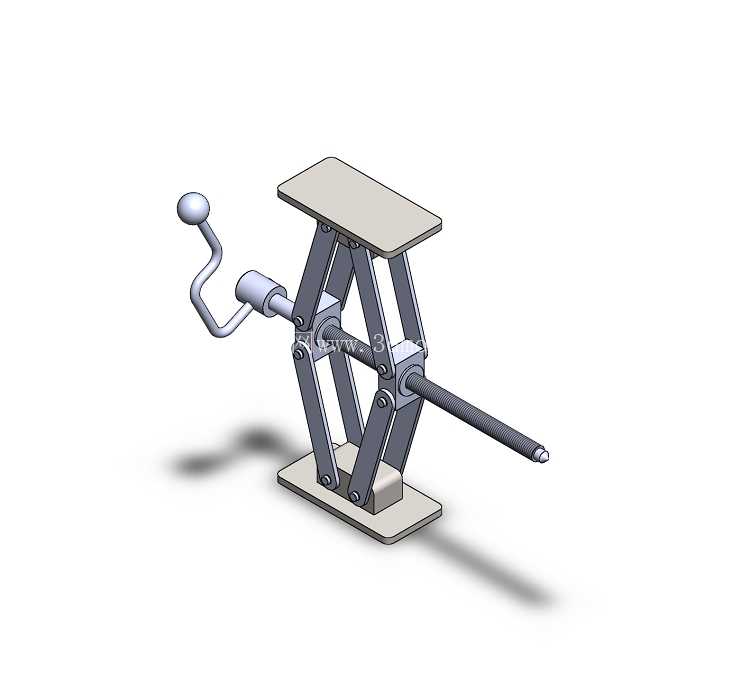

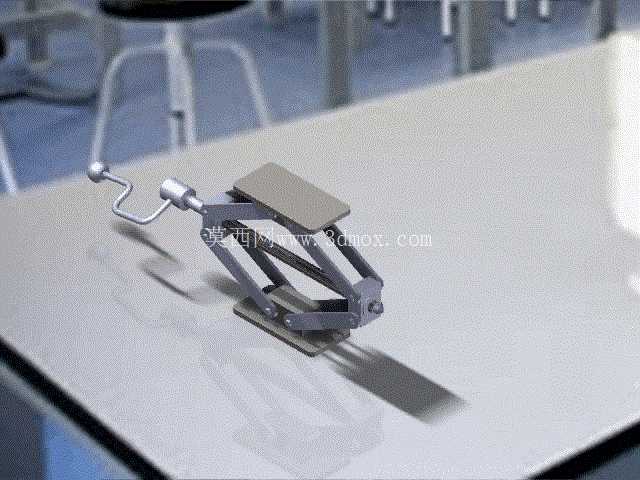

日常设备维保、小型工件装配、轻型载荷举升场景里，这类剪式手摇螺旋升降机构的出镜率一直不低，相比液压类举升装置，它没有密封件老化泄漏的隐患，也不需要配套动力源，纯机械传动的结构在无供电、野外作业、狭小空间操作的场景下适配性更强。从结构组成来看，整套机构采用对称剪叉臂作为承载受力主体，上下两端分别连接矩形承载平台与底座，剪叉臂的铰接点全部采用销轴连接，每处铰接位都预留了合理的转动间隙，避免升降过程中出现卡滞、别劲的问题。驱动部分采用梯形螺纹传动副，横向布置的丝杆贯穿剪叉臂中部的铰接螺母座，一端连接摇柄组件，摇柄末端设置防滑球形握把，操作时转动摇柄带动丝杆旋转，即可驱动中部两个铰接螺母座沿丝杆轴向相向或反向移动，从而带动剪叉臂完成展开举升、收拢下降的动作，梯形螺纹的自锁特性可以保证机构在任意举升高度都能稳定锁止，不会因为载荷作用出现自行回落的问题，不需要额外加装锁止机构，结构紧凑度更高。

从设计思路层面拆解，这套机构的受力路径非常清晰：承载平台承受的垂直载荷通过上端铰接点均匀传递到两组对称剪叉臂上，剪叉臂将垂直载荷分解为沿臂身的压应力与铰接点的剪切力，最终全部传导到底座上，底座采用大接触面积的平板结构，放置时可以降低对地压强，在不平整地面上也能获得更稳定的支撑，避免举升过程中出现侧倾。剪叉臂采用等长对称设计，升降过程中承载平台始终保持水平状态，不会出现倾斜偏移，平台表面做了防滑纹理处理，放置被举升物件时可以减少滑动移位的风险。摇柄的转动半径经过合理匹配，既不会因为力臂过短导致操作费力，也不会因为力臂过长造成转动时与周边结构干涉，丝杆的导程选取也兼顾了升降速度与操作力，单圈摇转对应的升降行程控制在合理区间，既保证举升效率，也能让操作人员在额定载荷下不需要施加过大的转动力。

关于安装与使用边界，这套机构的收拢高度较低，可以直接塞入底部间隙不大的被支撑物件下方，不需要额外垫高操作，最大举升高度匹配常规轻型作业的举升需求，额定承载范围内剪叉臂的形变控制在弹性区间内，不会出现永久变形。横向伸出的丝杆端部做了圆角处理，避免操作时剐蹭周边物件或操作人员，所有铰接销轴的端部都做了防脱限位，防止长期使用后销轴窜出脱落。整套机构没有复杂的油路、电路组件，日常维护只需要定期在丝杆螺纹副、铰接销轴位置加注润滑脂，降低转动磨损即可，故障率极低，适合作为随车应急举升工具、生产线上的轻型工件高度调整支撑、工装夹具的高度调节模块使用。在三维建模过程中，所有铰接位置的配合间隙都按照实际机加工公差做了预留，丝杆与螺母座的螺纹配合、剪叉臂与销轴的转动配合都完全符合实际装配逻辑，不存在结构干涉，模型可以直接用于结构验证、作业模拟、非标设备改型设计的参考，针对不同的承载需求，也可以通过调整剪叉臂的板材厚度、丝杆的公称直径、铰接点的间距来快速衍生出不同承载规格的同类型机构，结构拓展性较强。
