伊斯卡Multimaster可换头立铣刀头结构

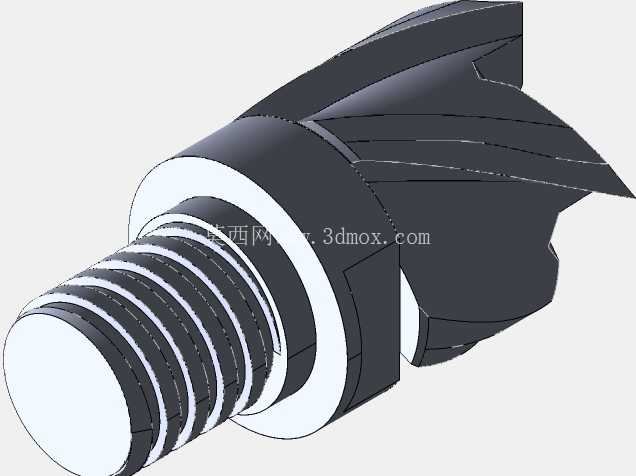

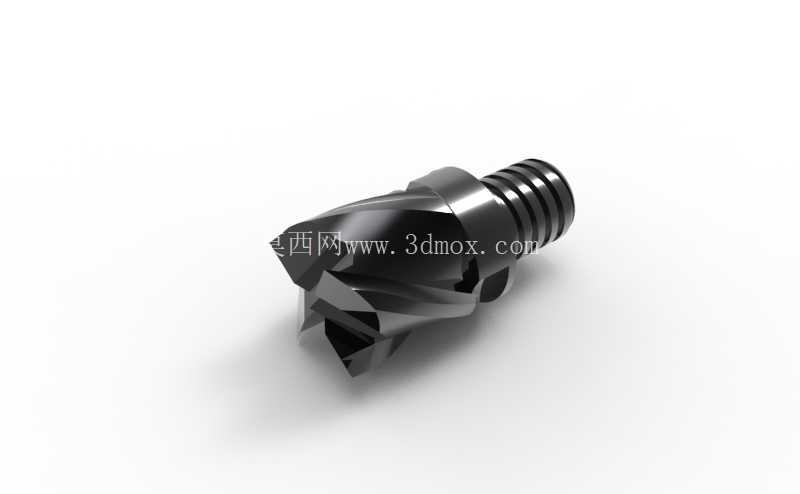

　　在数控铣削加工场景中，可换式立铣刀头是小批量多工序加工、模具型腔精加工、复杂结构件铣削作业里的核心消耗部件，这类刀头无需整体更换刀杆，仅替换切削端头部即可完成不同切削工况的适配，大幅降低刀具库存成本与换刀辅助时间，在汽车零部件模具加工、航空结构件铣削、通用机械零件精密加工场景中应用广泛。本次呈现的ISCAR Multimaster系列立铣刀头，采用螺纹连接式的快换结构设计，尾部外螺纹结构与对应规格的刀杆内螺纹精准配合，安装时仅需对准螺纹旋合到位，依靠螺纹端面的贴合实现定位，重复定位精度可满足多数半精、精加工的跳动要求，无需每次换头后重新对刀调整长度补偿，能有效压缩机床待机时间。

　　从切削功能设计来看，该刀头采用多刃切削结构，排屑槽经过螺旋角度优化，大螺旋角设计可让切削刃逐步切入工件，降低铣削过程中的冲击载荷，减少加工振纹的产生，适合钢件、铸铁、不锈钢等多种常见金属材料的侧铣、槽铣、仿形铣加工。刀头的切削刃部采用不等分齿距设计，能有效打破铣削过程中的谐振频率，避免长悬伸加工时出现颤振，在深腔模具加工、小直径长刃铣削场景下优势明显。从安装边界尺寸来看，该系列刀头的螺纹连接端采用标准化接口尺寸，不同切削直径的刀头可适配同一系列的刀杆，安装时需保证螺纹端面无切屑残留，旋合扭矩控制在对应规格的推荐范围内，避免扭矩过大导致螺纹崩损、扭矩不足导致加工中刀头松动飞出。刀头的切削直径、刃长、颈部避空尺寸均经过匹配设计，颈部做了缩径处理，可在加工侧壁时避免刀杆与工件已加工表面发生刮擦，提升深侧壁加工的可达性。设计这类可换铣刀头时，首先要考虑螺纹连接的刚性，螺纹的牙型、配合公差直接决定了刀头与刀杆的连接刚度，若配合间隙过大，高速铣削时会产生较大跳动，直接影响工件表面加工质量，同时加速切削刃的非正常磨损；其次要平衡排屑空间与刀体强度，排屑槽过深会削弱刀头整体刚性，大进给铣削时容易出现刀头断裂风险，排屑槽过浅则会导致切屑排出不畅，堵屑后刮伤已加工表面，甚至造成崩刃。

　　在实际加工应用中，这类可换刀头相比整体硬质合金铣刀，仅切削部分采用硬质合金材料，刀杆可重复使用，能大幅降低硬质合金材料消耗，尤其在大直径铣刀应用场景下，成本优势更为突出。刀头的中心切削刃设计可支持轴向进给插铣加工，能够完成螺旋下刀、斜坡铣等加工路径，无需预钻下刀孔，可直接在工件实体上完成槽腔的开粗加工，适配多数CAM软件的常规铣削策略。刀头的刃口经过钝化处理，可提升切削刃的抗冲击性能，在断续铣削加工场景下，能有效减少刃口崩缺的概率，延长单刀头的加工寿命。从外形结构来看，刀头整体分为切削工作段、颈部避空段、螺纹连接段三个部分，各段之间采用平滑过渡，避免应力集中，在大切削负载下减少断裂风险。

　　切削段的刃带宽度经过优化，既可以保证加工表面的粗糙度要求，又能减少刃带与工件表面的摩擦，降低切削热的产生。在模具加工场景中，这类刀头可用于模具钢的粗加工到半精加工切换，更换不同刃数、不同涂层的刀头即可适配不同加工阶段的需求，无需更换整把刀具，减少刀库占用空间。在实际选型使用时，需根据加工材料匹配对应涂层的刀头，加工钢件时选用耐磨的通用涂层，加工不锈钢时选用抗粘结涂层，加工高温合金时选用高红硬性涂层，同时根据加工深度选择对应颈部长度的刀头，避免悬伸过长导致刚性不足。安装刀头时需清理刀杆内螺纹与端面的杂物，保证定位端面紧密贴合，旋合后检查刀头径向跳动，确保跳动值在允许范围内再启动加工程序。加工过程中需根据刀头直径、刃数匹配合理的线速度与每齿进给量，避免参数不当导致刀头过早失效。
