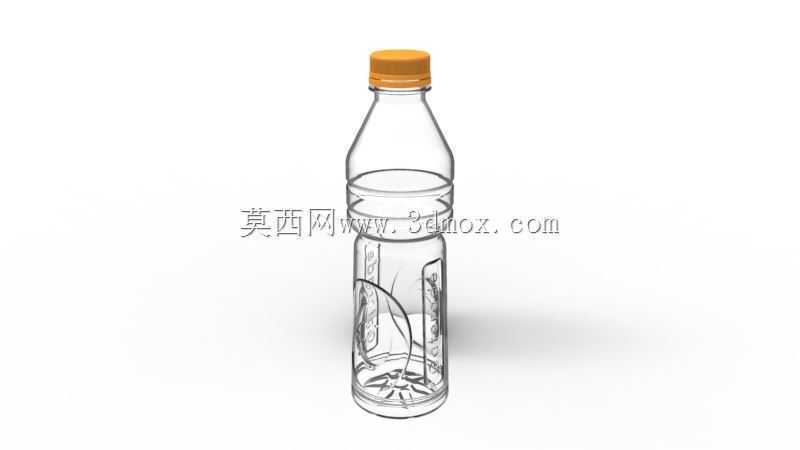

透明PET饮用塑料水瓶结构设计

　　日常快消品流通领域里，PET饮用塑料瓶是液态饮品灌装、储运、终端售卖全链路的核心承载容器，这款透明带橙盖的塑料瓶结构，完全适配常温饮品的自动化灌装生产线节拍，从瓶胚上料、加热吹塑成型到后续的洗瓶、灌装、旋盖、贴标、码垛全工序，都能和现有主流含气、不含气饮品灌装线的工装夹具匹配，不需要额外定制专属卡瓶板、进瓶螺杆等换型配件，能大幅降低饮品生产企业的产线换型成本。

　　从结构设计逻辑来看，瓶身整体采用三段式变径设计，瓶口位置严格遵循通用饮料瓶口的螺纹标准，螺距、牙型角度、瓶口密封面的平面度都做了公差约束，能和标准口径的防盗瓶盖完全适配，旋合过程中不会出现滑牙、密封不严漏液的问题，瓶盖内侧的密封塞能刚好卡入瓶口内止口，配合瓶口端面的密封垫圈压合面，哪怕瓶内存在0.2MPa左右的含气饮品内压，也不会出现渗液情况。瓶颈位置做了平滑过渡的锥面收窄，一方面能在吹塑过程中让瓶胚的材料拉伸更均匀，避免瓶颈位置因为材料堆积导致的透明度下降、壁厚不均问题，另一方面也适配灌装机的进瓶星轮卡位，输送过程中不会出现卡瓶、倒瓶的情况。

　　瓶身中段做了环形内凹的加强筋结构，这个设计不是单纯的造型装饰，核心作用是提升瓶身的环向刚度，空瓶状态下堆叠码垛时，哪怕上层堆叠载荷达到单瓶15kg，瓶身也不会出现不可逆的瘪缩变形，同时在灌装完成后的储运过程中，遇到环境温度变化导致瓶内压力波动时，环形加强筋能提供微小的形变余量，避免瓶身出现鼓胀或者凹陷影响外观。瓶身下半部分做了多道纵向的内凹防滑筋，同时在握持区域做了贴合人手握持弧度的微曲面设计，消费者单手握持时，手指能刚好卡入纵向筋的间隙里，哪怕瓶身外壁有冷凝水也不会打滑脱手，底部的花瓣式内凹底结构，是PET吹塑瓶的经典抗内压设计，五瓣式的支撑脚能让瓶身平稳放置在平面上，不会出现放不平晃荡的问题，同时底部中心的内凹球面，能分散含气饮品的内压应力，避免瓶底因为应力集中出现开裂，哪怕从1.2米高度自由跌落到水泥地面，瓶底也不会出现破裂漏液的情况。

　　从安装边界和适配尺寸来看，瓶身总高度控制在230mm左右，瓶身最大直径66mm，完全适配现有标准的饮料瓶周转箱、自动售卖机货道规格，不需要调整货道宽度、周转箱格距就能直接投放使用。壁厚设计上，瓶身主体壁厚控制在0.3mm左右，瓶口位置因为要和瓶盖配合、承受旋盖扭矩，壁厚加厚到1.2mm，瓶底位置因为要承受跌落冲击、堆叠载荷，壁厚控制在0.4mm，在保证结构强度满足全链路使用要求的前提下，尽可能降低单瓶的材料用量，符合包装轻量化的行业趋势。吹塑成型的工艺性上，整个瓶身的所有转角位置都做了R2以上的圆角过渡，没有尖锐的棱角结构，避免吹塑过程中出现应力集中、冷却不均导致的穿孔、壁厚差过大问题，脱模斜度控制在1:50以上，吹塑完成后能顺利从模具中脱出，不会出现粘模、拉花的问题，能适配高速吹塑机的生产节拍，单腔每小时产能可以达到1800瓶以上，满足大规模量产的效率要求。

　　在实际流通场景里，这款瓶型既可以用来灌装常温饮用水，也能适配低含气量的果味饮料、功能饮品，瓶身的平整区域预留了足够的贴标空间，不管是套标、不干胶贴标都能完全贴合，不会出现标签翘边、褶皱的问题。瓶身的透明材质设计，能让消费者直接看到内部饮品的状态，配合橙色的瓶盖配色，在终端货架上有足够的视觉辨识度，同时材料完全符合食品接触材料的安全要求，不会和内部饮品发生反应影响口感和食品安全。
