一模两腔ABS材质注塑成型模具结构

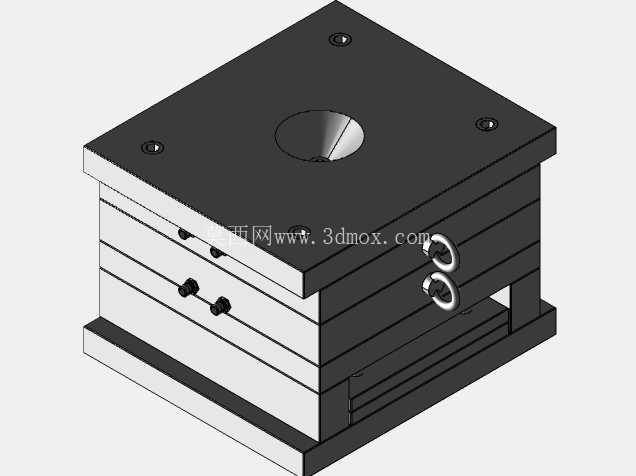

　　这套注塑成型结构针对ABS材质塑件的批量生产需求设计，采用一模两腔的型腔布局，在单模次成型周期内可同时产出两个相同的塑件产品，能有效平衡单产能耗与生产节拍，适配中小尺寸结构件的规模化注塑加工场景，常见于消费电子外壳、小型家电结构件、日用塑料配件的生产车间注塑工位。从结构分层来看，整套模具采用标准模架叠层设计，从上至下依次为定模固定板、定模板、动模板、模脚、动模固定板，各层板件通过导柱导套实现精准合模导向，合模过程中导套先于型腔接触完成初定位，避免合模错位导致的型腔啃伤或塑件飞边问题。

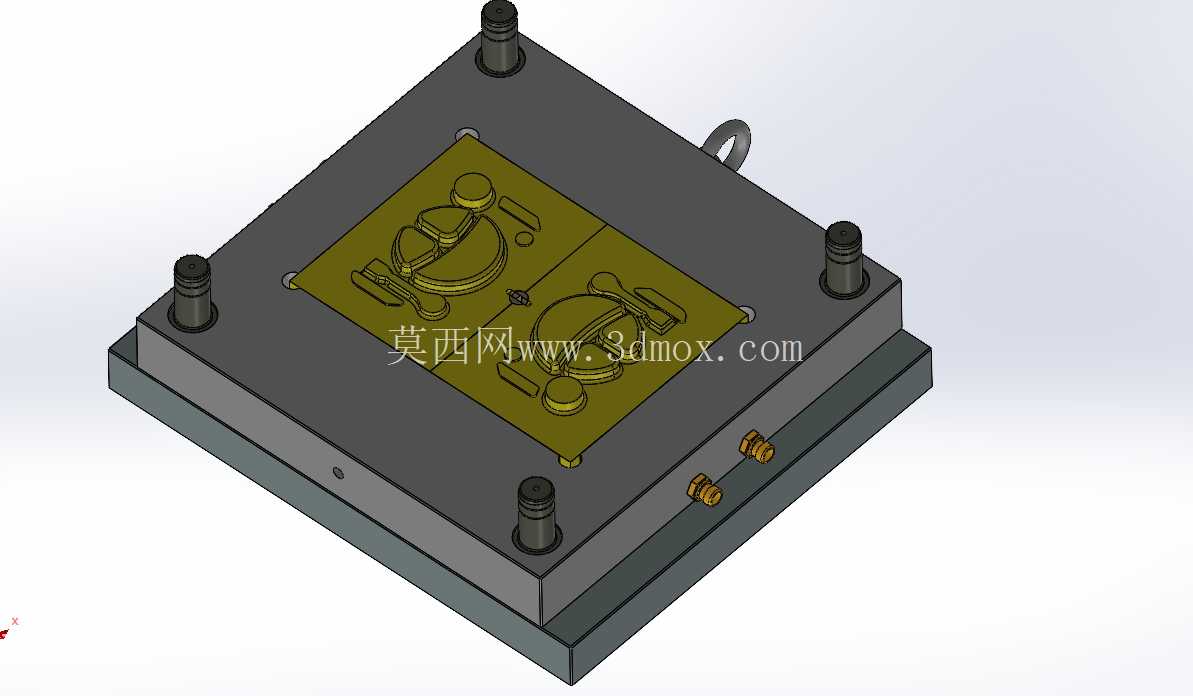

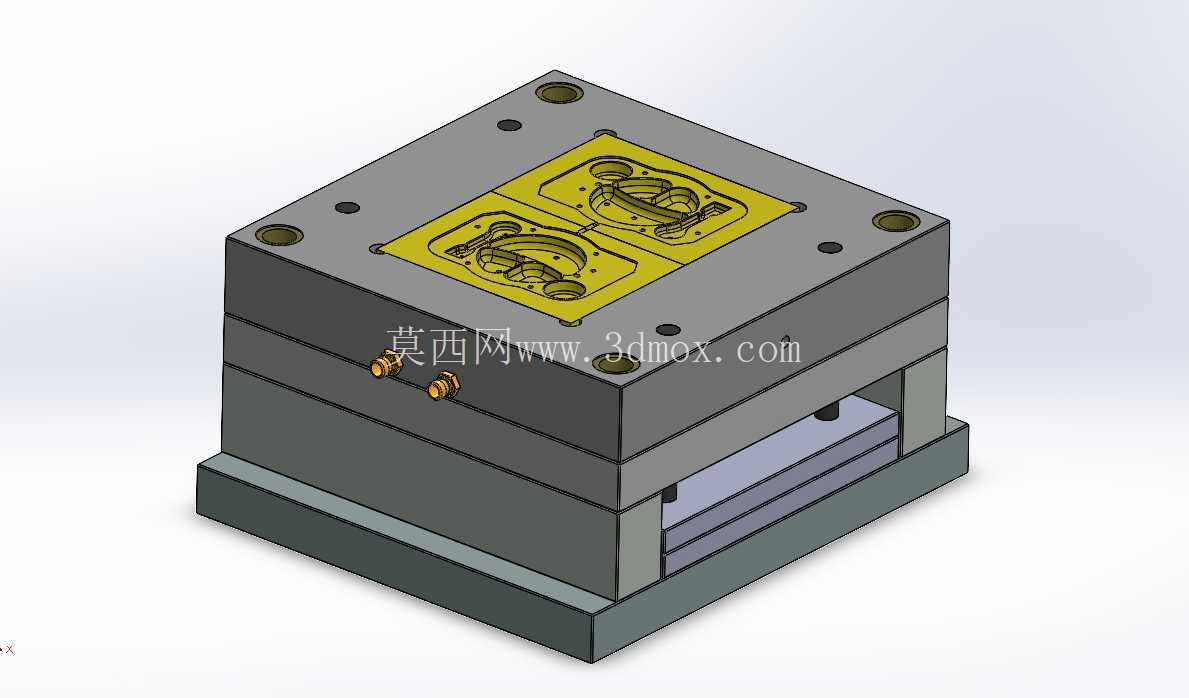

　　型腔部分采用镶拼式结构，将成型塑件外轮廓的型腔镶块嵌入定模板模框内，成型塑件内结构的型芯镶块固定在动模板侧，镶拼结构的设计一方面便于后续磨损后的单独更换，降低模具维护成本，另一方面也能优化型腔部位的冷却水路排布，避免整体式模板加工深孔水路的工艺难度。冷却系统采用环绕型腔的环形水路设计，在定模侧靠近型腔镶块的位置布置两层循环水路，动模侧对应型芯位置设置隔水片式冷却回路，水路接口采用标准铜质水嘴，适配车间常规冷却水塔的供水接口规格，可保证成型过程中型腔各区域温度均匀，减少ABS塑件因冷却不均产生的翘曲、缩痕缺陷，将成型周期内的冷却时长控制在合理区间。

　　浇注系统采用侧浇口进料形式，浇口设置在塑件的非外观面边缘，开模后浇口凝料可随塑件一同脱出，后续通过简单的冲切工序即可去除浇口残留，不会在塑件外观面留下明显浇口痕迹；流道采用圆形截面设计，沿两腔的对称中心线布置，平衡两腔的进料压力与充模速度，避免单腔过保压导致的飞边或另一腔充模不足的缺胶问题。顶出机构采用顶针顶出结构，顶针排布在塑件的加强筋、装配柱等结构厚实的位置，避免顶针作用在塑件薄壁外观面导致顶白、顶穿缺陷；顶出板设置在动模侧的模脚空腔内，通过注塑机的顶杆推动顶出板完成顶出动作，复位弹簧套在复位杆上，合模过程中可带动顶出板提前复位，避免合模时顶针与定模侧结构发生碰撞。

　　整套模具的安装边界适配常规卧式注塑机的装模尺寸，动定模侧的压板槽位置符合通用注塑机的装模压板固定规格，模具总厚度在常规注塑机的容模厚度区间内，定位圈采用标准规格，可直接与注塑机的定位孔配合完成快速装模定位，无需额外加工转接法兰。从实际生产适配性来看，这套结构针对ABS材料的成型特性做了针对性优化，型腔表面的抛光等级满足塑件外观面的粗糙度要求，排气槽开设在型腔的熔体最后填充位置，深度控制在ABS材料的溢边值以内，可快速排出型腔内的空气，避免塑件出现困气烧焦、气泡等成型缺陷；模具的合模精度可保证分型面贴合紧密，无明显间隙，生产过程中不会出现分型面飞边过厚的问题，减少后续塑件的飞边修剪工作量。在日常生产维护中，这套模具的导柱、导套、顶针等活动部件均设计有润滑油槽，可定期加注润滑脂减少磨损，延长模具使用寿命；易损的顶针、浇口套等部件均采用标准件规格，车间备件库可直接备货更换，无需单独定制加工，减少设备停机维护时间。
