三通管道侧向抽芯注塑模具结构设计

这套模具针对三通类塑料管道的注塑成型需求开发，核心解决的是带多向侧孔、侧凹特征的管状塑件脱模难题，在民用给排水、家装水暖、工业流体输送管路的塑料配件生产场景中应用广泛。日常接触的PVC三通接头、PPR冷热水管三通、化工管路塑料三通接头，都需要依靠这类带多向抽芯的模具完成批量生产，相比传统的拼块式成型结构，这套抽芯结构能有效避免塑件合模缝错位、内壁飞边过多的问题，降低后续管件对接时的渗漏风险。

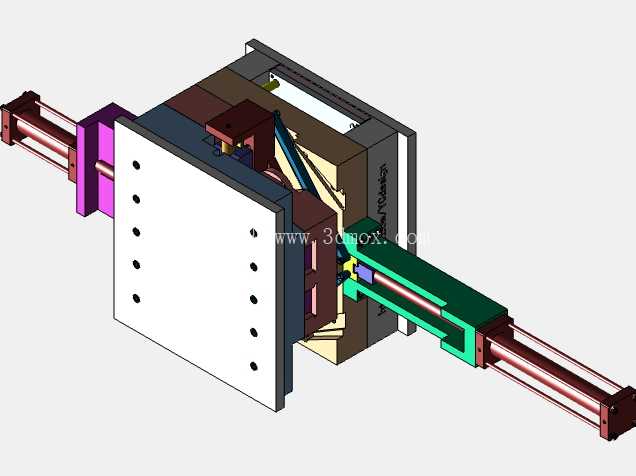

从结构布局来看，模具采用一模两腔的对称排布，匹配卧式注塑机的安装空间，整体模架尺寸适配常用的200吨级注塑机拉杆间距，安装时无需额外改装设备模板。浇注系统采用中心直浇道进胶，熔融塑料从主流道进入后，通过分流道均匀分配到两个模腔，能保证两个型腔的充模压力一致，避免两个成型管件出现收缩率差异、尺寸超差的问题。冷却水道围绕型腔、抽芯滑块做环绕排布，进出水接口设置在模具定模侧的安装基准面上，对接注塑机冷却水系统时不会和周边的抽芯驱动部件产生干涉，冷却回路的孔径、间距按照常用PP、PVC塑料的成型冷却参数设计，能把成型周期控制在合理区间，避免管件内壁出现缩痕、翘曲变形。

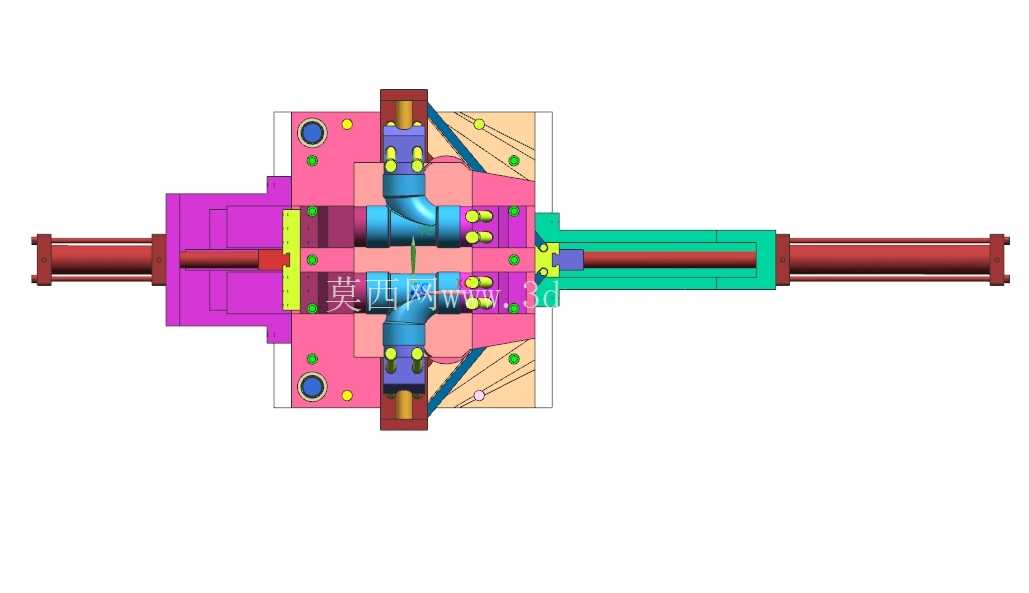

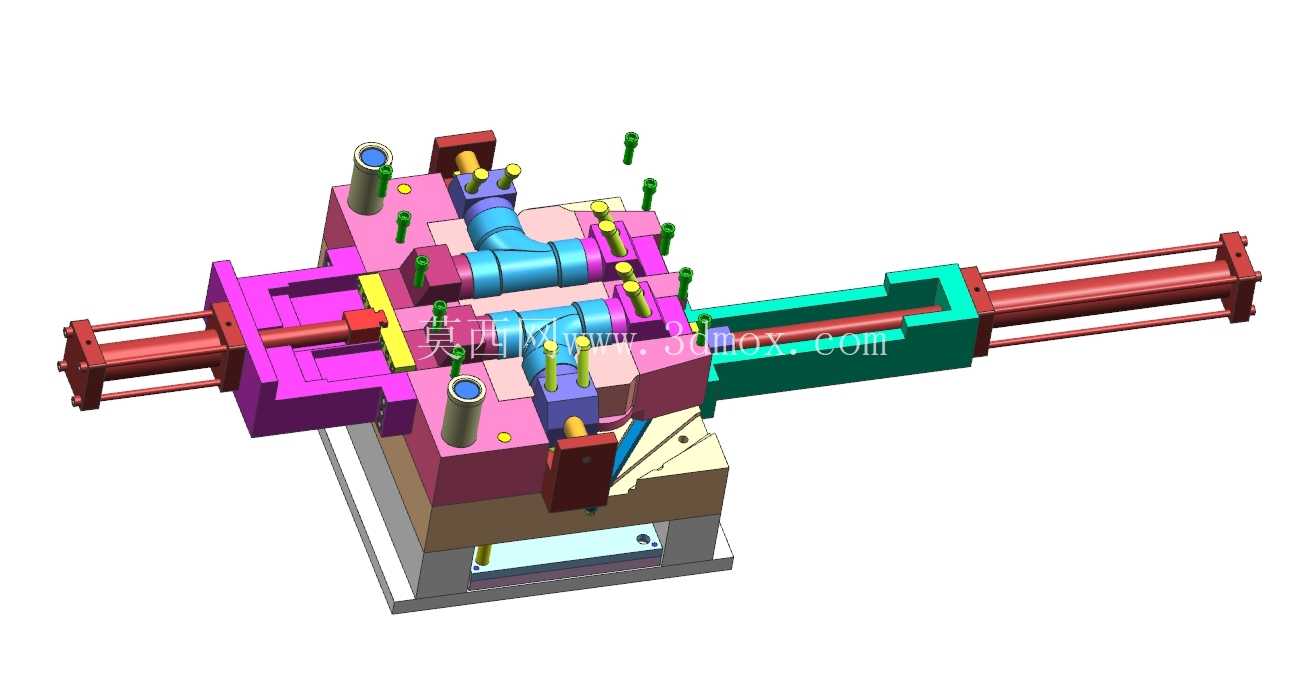

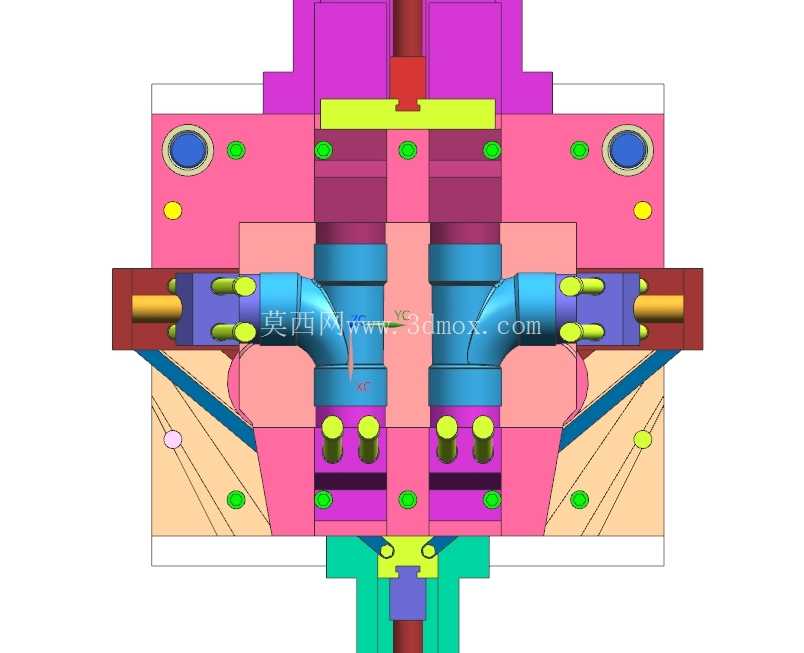

核心的抽芯结构采用左右对称的侧向抽芯设计，对应三通管件的两个水平方向接口，抽芯滑块采用斜导柱驱动，开模过程中斜导柱带动滑块沿导轨方向平稳滑移，抽出成型管件内壁的型芯部分，滑块的锁紧靠定模侧的锁紧楔完成，合模时锁紧楔能承受注塑过程中型腔传递的侧向压力，避免抽芯滑块出现后退、移位，防止管件接口处产生飞边、尺寸超差。垂直方向的型芯设置在动模侧，和顶出机构做联动设计，当左右侧抽芯完全退出后，顶出板带动顶杆将成型好的三通管件从垂直型芯上平稳顶出，顶杆的排布位置避开管件的密封配合面，顶出痕迹不会影响后续管件的热熔对接、胶接密封性能。

设计过程中重点考虑了抽芯行程的匹配，左右侧抽芯的行程要大于三通接口的深度，保证抽芯完成后管件有足够的取出空间，不会和型芯发生刮擦；滑块和导轨的配合间隙控制在合理范围，既保证滑块滑动顺畅无卡滞，又避免配合间隙过大溢料产生飞边。所有成型型芯都做了脱模斜度处理，管件内壁的脱模斜度按照塑料成型规范取值，减少顶出过程中塑件被顶白、顶变形的概率。导向部件采用标准导柱导套，合模时能保证定动模的对中精度，避免型腔错位导致的管件壁厚不均问题。

这套结构在实际生产中稳定性较强，日常维护只需要定期给滑块导轨、导柱部位加注润滑脂，检查斜导柱的磨损情况即可，适合长期批量生产塑料三通管件，成型的管件尺寸精度能满足管路连接的密封要求，内壁光滑无明显拼缝，流体通过时阻力小，符合给排水、流体输送管路的使用要求。模具的安装基准面做了平面度处理，和注塑机模板贴合时不会出现间隙，锁模时受力均匀，能减少生产过程中模架的变形量，延长模具的整体使用寿命。
